Armadas: Armada de Corea del Norte (parte 2)

Guía del embustero
Poder naval de Corea del Norte
Segunda Parte
Fuente

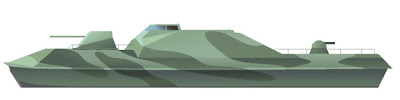

“Stealth” SES

Armamento: 1 x principal arma (57 mm?), 30mm AAA
Largo: 35 - 40m
Velocidad: 48kts

Corea del Norte parece tener embarcaciones de ataque rápido con características significativas de reducción de la firma de radar. Que Norcorea posea tecnología de sigilo no es tan sorprendente, ya que exporta torpederos con estas características a Irán desde 2002 (clases Tir y Peykaap). Pero no hemos visto ninguna evidencia que indique que Norcorea opere similares barcos furtivos torpederos.

El armamento de esta nave no está claro, excepto que es un arma de calibre medio principal montado en la cubierta de proa y una torreta menor AAA en la cubierta de popa. Nuevas estimaciones de su origen son un arma de 56 mm y un cañón de 30mm - supongo que "56 mm" se refiere a la más convencional de 57mm. No hay lanzadores de misiles aparente, pero éstas podrían ser incorporados a la superestructura de misiles anti-buque no puede ser descartada. El ajuste del sensor parece mínima, pero luego otra vez el mástil de radar puede ser retráctil de acuerdo con la furtividad de otras embarcaciones sumergibles de origen de Norcorea.

El casco tan muy amplio sugiere que se trata de un multicasco, o incluso un aerodeslizador. Una fuente clave de noticias de Corea lo describe como un "hovercraft", pero después de un examen cuidadoso de la evidencia fotográfica y por satélite creo que es un buque con efecto de superficie (SES), en principio, similares a la famosa clase soviética 'Bora', o para una más comparación moderna y sigiloso, el noruego clase Skjold. Los SES son generalmente muy rápidos compatible con 90 kilómetros por hora según estiman las fuentes de noticias (48kts) - que es malditamente rápido. En términos simples SES combinar un casco del catamarán con un colchón de aire similar a un aerodeslizador entre los cascos - por lo tanto es comprensible que una fuente no militar puede describirlo como un aerodeslizador al traducirlo al Inglés. De hecho Corea del Norte tiene una gran cantidad de aerodeslizadores que se ha estado produciendo desde 1987, pero en este caso la ausencia de puntos de la hélice externa visible fuera de "puro" hovercraft y hacia SES.


Las coordenadas Google Earth: 39 09 36N, 127 26 44E (imágenes de 2002)
Un reportaje de Corea en el que aparece relacionarse con este tipo (traducción cuidadosa) ha sido eliminado por el anfitrión.

Otros embarcaciones SES de ataque rápido no identificados

Además del tipo anterior hay al menos dos barcos similares en la costa oeste claramente visible en las imágenes por satélite de Google Earth. Los barcos no coinciden con ningún tipo conocido.

Las proporciones del casco por lo general coincide con el tipo, pero que son, posiblemente, un poco más corta (38m vs. 35m) y claramente no furtivos. Aunque los dos barcos de la costa oeste son muy similares entre sí que tienen diferencias significativas lo que sugiere que se trata de dos tipos distintos pero estrechamente relacionados.


SES ‘A’


Dimensiones : Largo 35m, Eslora 12m. Desplazamiento aprox 200t
Armamento : 2-8 AShM (dependiendo del tipo), 2 AAA (30mm?)

Esta embarcación es, probablemente, un barco de misiles razonablemente capaz de construcción relativamente reciente. Su trazado sigue el pensamiento típico de Rusia con los tubos de misiles al lado del puente disparando hacia adelante, y una superestructura larga se extiende hacia atrás casi hasta la popa.

No parece ser un arma de calibre medio sobre la cubierta de popa, pero algo más pequeño, probablemente un CIWS de 30 mm, en la parte delantera de la nave.

No es creíble que decir con algún grado de certeza cuáles son los misiles anti-buque se basan en las imágenes de satélite solo, pero es lo que parece no muy diferente a los misiles supersónicos apilados verticalmente SS-N-22 Moskit (OTAN: "Sunburn") instalados en los barcos de misiles clase Turantul de Rusia. Los contenedores de misiles parecen más amplio que los contenedores de misiles Styx en los barcos clase Osa similares, así que voy a especular que el buque está armado con dos misiles anti-buque NK-01 (véase más adelante).

Coordinados Google Earth: 38 42 59N, 125 23 04E




SES ‘B’

Dimensiones : Largo 35m, Eslora 12m Desplazamiento aprox 200t
Armamento : 2-8 AShM (dependiendo del tipo), 1 x cañón de calibre medio (85mm?) y 1 x AAA (30mm?)

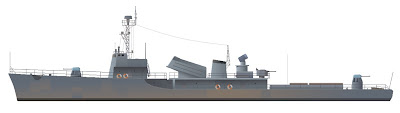

Corbeta lanzamisiles de 60m



Dimensiones: Largo 62m, Eslora 7.3m Desplazamiento acerca 500t
Armamento: 2 x AAA AK230 de 30mm , AShM (probablemente 2 x HY-2), y AAA con tripulación (i.e. HMG 14.5mm).

Encontrado en Google Earth y no referenciado en otros lugares, esta embarcación parece una modificación de la corbeta clase Sariwon, en sí una evolución de los dragaminas soviético pre-Segunda Guerra Mundial de la clase Tral.

Las principales diferencias con Sariwon son menores colocaciones del cañón con el trasero más a popa. También las sombras revelan grandes objetos en forma de cubo de misiles justo detrás del puente de montaje relativamente alto.

Coordenadas Google Earth: 39 19 01 E, 127 24 07 E

Esta embarcación se ve claramente amarrada junto a la fragata Krivak. Se diferencia de la "SES-A" por tener un arco más cuadrada, el cañón de mediano calibre en la parte delantera no hacia atrás, y una superestructura más separados. Las sombras también sugieren que tiene un mástil más alto y más amplio.

Los misiles anti-buque que no han sido instaladas de las imágenes de satélite, pero los montajes son claramente visibles exactamente donde usted espera que ellos sean. Una vez más, sólo podemos adivinar el ajuste de misiles.

Coordenadas Google Earth: 38 43 07N, 125 23 44E


AShM KN-01


Una versión mejorada de los misiles SS-N-1 "Styx" de la Federación de Rusia, o esencialmente misiles similares HY-2 ("gusano de seda") suministrado por los chinos, hay imágenes de que el KN-01 está disponible. Lo que se sabe es que el rango es mucho mayor que el Styx/Silkworm lo que supone un turborreactor en lugar del motor del cohete original. El rango es de más de 100 km (60 millas).

Desarrollo de la mejora de mayor alcance Styx se remonta más de 15 años, con disparos de ensayo recogido en la década de 1990. Sin embargo, el disparo de prueba reciente el mes pasado (mayo 07) sugiere que no está aún en servicio a gran escala.

Además, los informes indican la costa el uso de la batería sin mención de uso a bordo - aunque este último es bastante plausible. Los artistas impresión anterior se basa en la idea de que es esencialmente el mismo que el misil Ra'ad iraní que es pura especulación, pero se ajusta a una determinada interpretación de numerosas pistas participación de los desarrollos de misiles estrechamente vinculado a los dos países.

Botes torpederoes de baja visibilidad



Dimensiones: Largo 10-20m, Desplazamiento <80t
Armamento: 2 x torpedos (21” ó 12.75”), artillería AAA ligera
Velocidad: 40 nudos +

Aunque no existe evidencia sólida de que Corea del Norte emplee torpederos y lanchas torpederas sigilosos, o sumergibles, esto está lejos de ser plausible, ya que sin duda ha exportado ambos tipos de unidad a Irán en el decenio de 2000.

Los embarcaciones suministradas a Irán incluyen 10 barcos sigilosos Clase Tir (similares a la impresión del artista anterior), 10 pequeños torpederos de clase Peykaap (que puede ser semi-sumergible), y 3-6 torpederos totalmente sumergibles "Taedong".

Encontrar estos pequeños botes en Google Earth es muy difícil e imprecisa, pero por lo menos tres barcos muy parecidas a la clase Tir en el diseño general puede ser visto en el 39 09 38 N, 127 26 40 E. Google Earth muestra una comparación con la clase Tir de Irán:


Los barcos un poco más pequeño amarrado junto a los sospechados "Tir" de Corea del Norte se asemejan a los Peykaaps.
