Ametralladoras: MG 08, lMG 08/15 e lMG 08/18 Maxim (Alemania)

Ametralladora MG 08, lMG 08/15 e lMG 08/18 Maxim (Alemania)

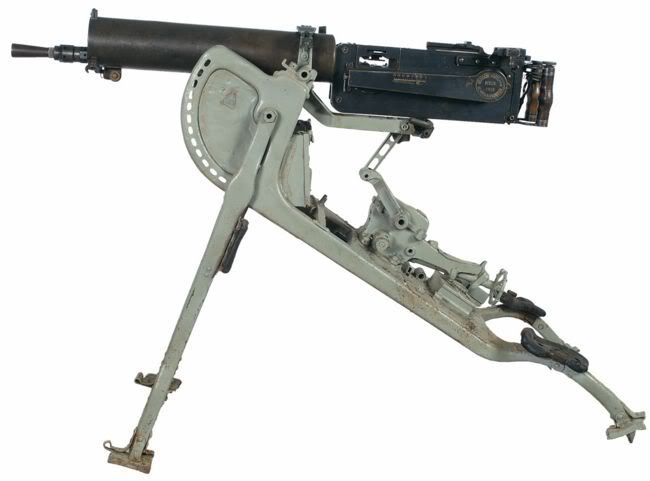

Ametralladora Maxim MG 08 en su peculiar montaje "Schlittenlafette" (trineo de montaje), tenga en cuenta que el soporte está en posición elevada.

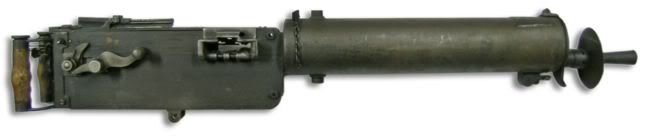

Ametralladora mediana Maxim MG 08 en un montaje sin cureña. El disco en el cañón sirve como protección frontal de la camisa de agua.

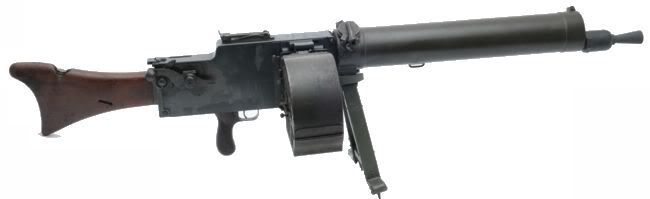

Ametralladora "ligera" MG 08/15 con contenedor de cinta de 100 cartuchos adjunta a la ametralladora, lado derecho.
Imagen: OlegVolk

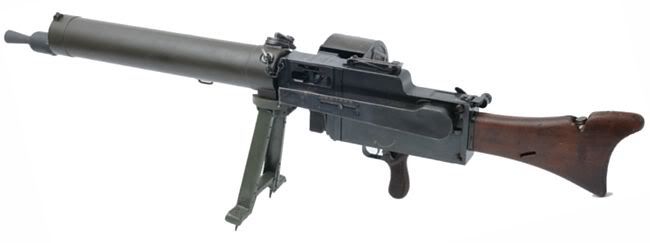

Ametralladora "ligera" MG 08/15, el lado izquierdo.
Imagen: Oleg Volk

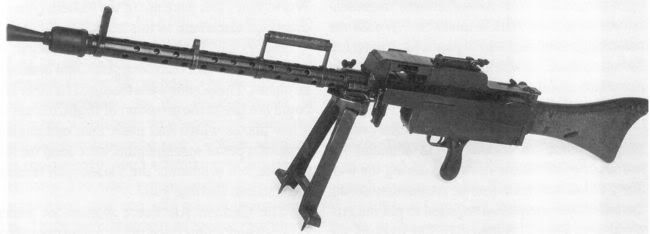

Ametralladora ligera MG 8/18 versión refrigerada por aire de la versión MG 8/15



Alemania fue uno de los primeros compradores de armas de la nueva máquina, diseñada en el Reino Unido por Sir Hiram Maxim. En 1892, la compañía alemana Ludwig Loewe obtuvo una licencia de fabricación por 7 años de Maxim. La fabricación de armas alemanas comenzaron en 1894, y en el mismo año de la marina alemana adoptó el MG Maxim en 7.92x57m m. La licencia expiró en 1899, y en ese momento una empresa de reciente creación, Deutshe Waffen und Munitionsfabrik (DWM) comenzó la producción de la misma arma para el ejército alemán como la MG99. Era similar a todas las armas de fuego tipo Maxim hizo en el mismo período, a excepción del montaje, que fue algo inusual en la apariencia de la mayoría de los montajes. Al contrario de la mayoría, que tenía tres patas, ésta tenía una de cuatro patas tipo repisa de montaje, conocido como Schlittenlafette. Esta arma se hubo actualizado ligeramente en 1901, cuando la camisa de cilindro de bronce fue sustituido por uno de acero más económico.
El patrón definitivo de la Maxim alemana apareció en 1908, cuando el arma básica se aligeró considerablemente. Conocida como la MG 08, o más propiamente s.M.G., 08 (Schweres Maschinen Gewehr-ametralladora pesada), que fue producido por dos fábricas-DWM y Koniglishe Gewehr-und Municiones fabrik en Spandau. La última palabra fue estampado en letras grandes en la parte superior del receptor de Spandau hecha armas de fuego, por lo que finalmente se convirtió en el apodo de ametralladoras alemanas (aunque en su mayoría relacionados con el IMG 8/15). Estas armas se utilizaron ampliamente durante la Gran Guerra (Primera Guerra Mundial), y fueron una pesada carga para las fuerzas aliadas. Después de la guerra, las ametralladoras IMG 08 fueron utilizados por el ejército alemán hasta la aparición de las armas más modernas, como MG 34. Las ametralladoras Maxim hechas en Alemania también fueron ampliamente exportadas antes de la PGM, y copias de la MG 08 fueron construidos en China durante 1930, como la ametralladora Tipo 24.


La ametralladora IMG 08 Maxim es operada por retroceso corto, refrigerado por agua, totalmente automático alimentada sólo por cinta de balas. Todas las ametralladoras Maxim disparaban a cerrojo cerrado, que no era un problema para las armas de fuego refrigeradas por agua. Las camisas de agua eran de chapa de acero.

La acción básica de bloqueo de palanca, patentado por Hiram Maxim, utilizaba dos puntales, unidos por la bisagra, y situado entre el bloque de cierre y una prolongación del cañón, de tal manera que cuando el bloqueo del cierre se encontraba en la batería, los amortiguadores formaban una línea recta y transferían la presión, ejercida por los gases de la pólvora caliente a través de la base del cartucho, directamente a la extensión. Esto causaba que todo el barril/extensión de barril/grupo de bloqueo de cierre retrocediera en el interior del receptor, en contra de la tensión del muelle, que se encuentra debajo de la tapa por separado exterior de la pared izquierda del receptor. Después de retroceso corto, la maneta de apertura, que estaba situado en el eje trasero del sistema de palanca, golpeaba al pasador instalado en el pared. Esto causaba que la maneta de amarillar provocaba que se amartillara girando hacia arriba y adelante, rompiendo así la palanca hacia abajo. La maneta de apertura servía como miembro de desbloqueo y un acelerador de bloque de cierre, ya que su forma causaba que la palanca se abriera más rápido. Durante el movimiento de apertura del bloque de cierre, el cartucho vacío se extraía del barril, y la cara de la culata por separado, con el integrante de ranura en forma de T que contenía la caja del cartucho por su borde, se deslizaba por el borde, para poner la vaina del cartucho disparado por debajo de el barril y en alineación con el tubo de extracción corto, que se encontraba bajo el cañón y salía de la parte delantera del receptor. Al mismo tiempo, el cartucho nuevo que era recogido por la ranura en T en el ciclo anterior, se bajaba y ponía en línea con la cámara. El movimiento de cierre de la palanca estaba controlada por el muelle de retorno, que se encontraba en el lado izquierdo del receptor. A diferencia de la mayoría de las otras armas, el muelle de retorno se extendía durante el retroceso, en lugar de comprimirse, que se adjuntaba a la palanca de giro, situado coaxialmente con palanca de montar en el cambio del eje trasero. Por lo tanto, en la lucha contra ciclo de retroceso, este resorte obligaba a la palanca para enderezar de su posición inclinada, empujando el bloque de cierre (con cartucho nuevo por encima y por debajo de los dos casos despedido a cabo en la ranura T) hacia delante, y todo el sistema de barril/nalgas bloqueo en la batería. Al cierre de la parte final del movimiento del resorte, la cara de deslizamiento trasero se ha levantado, para dejar cartucho gastado en el tubo de eyección y para recoger el cartucho nuevo al lado de la correa por su borde. Si el disparo fue empujado aún, el percutor fue lanzado por la honda de disparo, que se dedicaba el fiador, integrado en el bloque de cierre. El propio disparador se encuentra entre dos apretones pala, en la placa trasera del receptor, sino que fue empujado por los pulgares.

El sistema de alimentación utilizado eran correas no desintegrables, hechas de tela o lona, ​​con puntales metálicos. El alimento era solo del lado derecho, el sistema de alimentación era operado a través de la clavija pivotante horizontal/sistema de palancas de retroceso del grupo barril.
El refuerzo de boca fue de un diseño indígena, con una forma cónica apagallamas. Adicionalmente, el cañón de las armas de la ametralladora IMG 08 fue equipado a menudo con pequeños circular escudo que protege a la parte delantera de la camisa de agua de pared delgada (de chapa de acero) de la metralla, balas de baja velocidad y otros fragmentos. El muelle de retorno era fácilmente ajustable por tensión, con una escala especial previsto en la cobertura del resorte. La placa trasera hacía de para el receptor.



Operado por tropas alemanas

El IMG 08 fue usualmente provista en un montaje de trineo tipo de altura regulable (SchlittenLafette08). Este sistema de montaje permite que el arma se arrastre por el campo de batalla, o para ser llevado como una camilla por dos o más soldados. El montaje contó con mecanismos de travesía y elevación con ajustes primario y medio. Por otra parte, la IMG 08 puede ser instalado en un trípode desarrollado comercialmente por DWM.

Modificaciones:

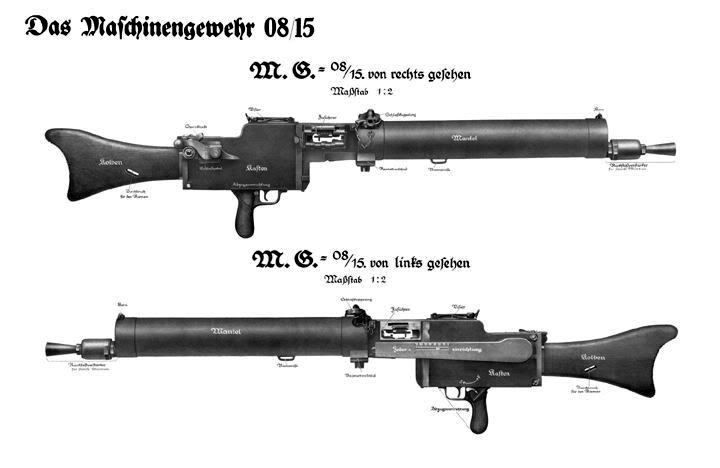

IMG 8/15 (también conocidos como MG 08/15): una versión ligera (leichtein en alemán, por lo tanto, letra pequeña "L" en la designación, una letra mayúscula "L" se utilizó en la designación para la versión para aeronaves (Luft - aire) de la MG 08) de la IMG 08, desarrollado en el arsenal del gobierno en Spandau y fabricado a partir de 1916. La camisa de agua es de un diámetro más pequeño y tiene menos agua (3 frente a 4 litros en la chaqueta de la MG 08). La placa posterior del receptor con los apretones de pala y el gatillo se sustituye por una placa con una alternativa culata de madera y una empuñadura de pistola con el gatillo se instaló en la parte inferior del receptor. El receptor se aligeró considerablemente por el uso de paredes más delgadas y por "recortar" partes innecesarias del receptor detrás de la alimentación en la parte superior, y en frente del gatillo en la parte inferior. Un bípode fue provisto siempre por debajo de la camisa de agua, y un gancho especial instalado en el receptor. Esta suspensión se utilizó para montar un contenedor de 100 rondas en cinta (Gurttrommel) o, alternativamente, la IMG 15/8 se puede alimentar de cajas con cintas separadas de 250 cartuchos, desarrollado para la IMG 08.
IMG 8/18 (también conocidos como MG 08/18): una versión refrigerada por aire de la LMG 8.15. La camisa de agua se sustituye por la chaqueta como perforada tubular de menor diámetro, equipado con un asa de transporte. Muy pocos fueron producidos antes de que la PGM haya terminado.

World-Guns
