RPG: M136 AT4 (Suecia/USA)

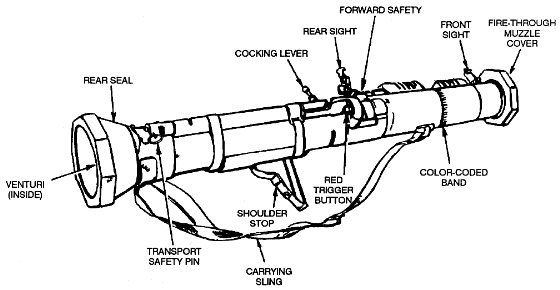

Arma antiblindaje M136 AT4
Gary's U.S. Infantry Weapons Reference Guide



DATOS TÉCNICOS
Sistema completo
País de Origen Suecia (AT4)
Peso 14,8 libras (6,7 kg)
Costo de reemplazo de la unidad $ 1,480.64
Lanzador
Longitud 40 pulgadas(1.020 mm)
Mecanismo de disparo Percusión
Mira trasera: Indicador de distancia, graduado en incrementos de 50 metros
Cartucho
Calibre 3.31 pulgadas (84 mm)
Penetración de armadura + 14 pulgadas (356 mm +)
Longitud 18 pulgadas (460 mm)
Peso 4 libras (1,8 kg)
Velocidad inicial de 950 pies por segundo (290 metros por segundo)
Alcance Mínimo (Entrenamiento) 33 yardas (30 m)
Alcance Mínimo (Combate) 11 yardas (10 m)
Distancia de armado 11 yardas (10 m)
Alcance máximo 2.297 yardas (2.100 m)
Máximo Rango efectivo 328 m (300 m)

DESCRIPCIÓN
El M136 AT4 es un arma anti-blindaje de peso ligero autocontenida. Se trata de un cohetes de tipo cartucho de vuelo libre estabilizado por aletas de envasado en un tubo prescindible de una sola pieza forrado de fibra de vidrio. El AT4 es portable por un hombre y se dispara desde el hombro derecho solamente. Dado que el M136 AT4, se provee en un cartucho de munición, más que como un arma en sí, el lanzador está completamente sellado.

El AT4 fue diseñado a finales de 1980 para su uso contra la armadura mejorada de vehículos blindados ligeros. Aunque el AT4 se utiliza principalmente como un arma anti-blindaje, puede ser utilizado con un éxito limitado contra objetivos secundarios, tales como emplazamientos de armas, fortines, edificios o vehículos ligeros.

Sustituyó al M72 LAW en el servicio de EE.UU..

LANZADOR
El lanzador es impermeable para facilitar su transporte y almacenamiento. A diferencia de la serie del M72 LAW, el lanzador de AT4 no tiene por qué ser extendido antes de disparar.



CARTUCHO
El cartucho consta de un conjunto de aleta con el elemento trazador; un punto de iniciar, base detonante, espoleta piezoeléctrico; un cuerpo ojiva con revestimiento; y una carga explosiva en forma de precisión.



POSICIONES DE TIRO


Posición de pie básico

Posición de pie modificada

Posición de rodillas básica

Posición de rodilla modificada

Posición básica sentado

Posición sentado modificada

Posición de decúbito prono

DISPARO
Debido a que el AT4 tiene una cámara cerrada, tiene un ligero retroceso.

La ojiva AT4 tiene una excelente capacidad de una penetración y efectos letales después de traspasar la armadura. El extremadamente destructivo, 15.5 onzas (440 gramos) en forma de carga explosiva penetra más de 14 pulgadas (356 mm) de armadura.

Esta imagen muestra cómo la cabeza de guerra penetra la armadura de acero laminado homogéneo:

1. Impacto. El cono de la nariz aplasta, el sensor de impacto se activa la espoleta.
2. Encendido. El elemento de espoleta piezoeléctrico activa el detonador eléctrico. El booster detona, iniciando la carga principal.
3. Penetración. El disparo de la carga principal y la fuerza de la al cuerpo de la ojiva hacia la dirección del chorro de gas que penetra el blindaje.
4. Efectos después de la armadura (desprendimiento). Los fragmentos de proyectiles incendiarios y los efectos producen una luz cegadora y destruyen el interior del objetivo.

RETROCESO
Cuando el arma se dispara, se acumula presión en la cámara y se rompe la placa de base. Una vez que se rompe la placa de base, se produce la salida de gases desde la parte posterior del arma, formando la explosión de retroceso.



La zona de retroceso de explosión total se extiende 328 pies (100 metros) en la parte trasera del lanzador en un ventilador de 90 °. Volver al calor o la explosión de escombros podría dañar el tirador y otros soldados en cualquier parte del área de la explosión posterior.

CAPACIDAD DEL ARMA
El AT4 pueden penetrar más de 17,5 pulgadas (450 mm) de placa de armadura. Su cabeza produce resultados de alto poder destructivo de la armadura. Las pruebas contra objetivos urbanos típicos están aún en curso, pero el AT4 debe penetrar por lo menos tan bien como el cañón sin retroceso de 90 mm, si no mejor.

El AT4 tiene una distancia mínima de armado de 33 pies (10 metros), lo que le permite ser disparado con éxito contra objetivos cercanos. Los tiradores deben estar bien cubiertos por los equipos de protección cuando se dispara a blancos cercanos.

El AT4 la causa de un orificio de entrada pequeño en un objetivo de vehículos blindados, aunque alguna fragmentación o esquirlas pueden producirse.
-De todos los materiales de construcción comunes, la piedra pesada es la más difícil de penetrar. El AT4 por lo general no penetra un gran muro de piedra de estilo europeo. La craterización de la superficie es normalmente el único efecto.
-Paredes de ladrillo en capas también son difíciles de romper con armas ligeras. Algunas paredes de ladrillo puede ser penetradas por disparos múltiples, sobre todo si son menos de tres ladrillos de espesor. El AT4 puede requerir de tres a cinco rondas con el fin de penetrar las paredes de ladrillo.
-Muros estructurales de madera ofrecen poca resistencia a la AT4. Incluso las paredes de entramado de madera pesados ​​son penetradas y astillados.
-Debido a su alta velocidad, el AT4 puede penetrar un objetivo blando, tal como una carrocería de automóvil o de construcción del marco, antes de explotar.

VARIANTES
AT4-CS
El arma AT4-Confined Space (CS), para espacios confinados, es una modificación de seguridad al arma multipropósito M136 AT4, que reduce significativamente la explosión hacia atrás del arma y la firma puesta en marcha, lo que permite que el arma sea disparada de forma segura desde una sala o recinto protegido. El AT4 CS-seguirá siendo el arma antitanque principal del Ejército de EE.UU. disparada desde el hombre ligera, .

AF04 3er Trimestre. Costo unitario: $ 2,700


M136 AT4 con mira nocturna reusable (Foto: U.S. Army)
