Radar de detección y guiado de SAM: CNPIPC / CEIEC H-200 KS-1A / HQ-12 / Montaña Triunfante (China)

Radar de arreglo de fases CNPIPC / CEIEC H-200 KS-1A / HQ-12 / Montaña Triunfante

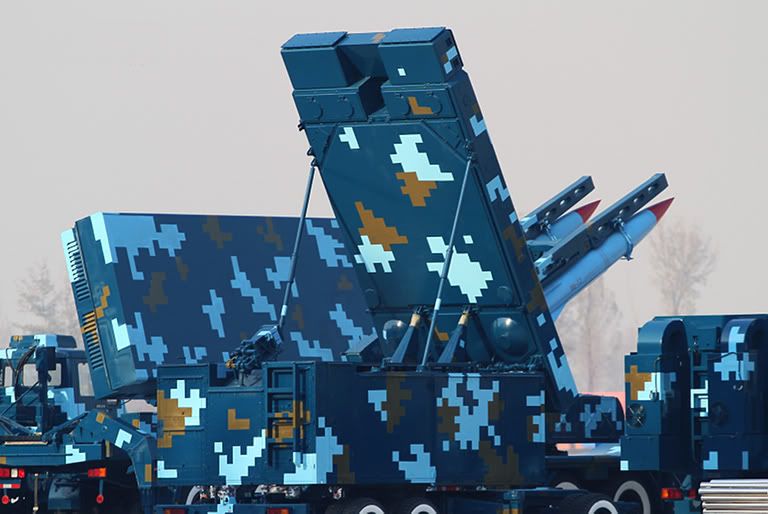

Radar de adquisición de blancos H-200 y TEL KS-1A. El H-200 es semi-móvil, pero con una mayor evolución podría calificar como móviles (© 2009, Bradley Huang).

En 2000, el KS-1A fue promovido como un nuevo misil de defensa aérea, sustituyendo el anterior SA-2 copia conocida como el KS-1 (Kaishan-1, consulte SJ-202).

Una "estación de mediano a gran altura, de largo alcance orientación SAM es cómo este radar se presenta y se cree que es una copia china de ingeniería inversa de los radares Patriot estadounidense AN/MPQ-53. Siendo este el caso, el H-200 se puede esperar que funcione en el G-bandas, que ofrece la vigilancia integrada del sector electrónico, detección de blancos (TD), el seguimiento del blanco (TT), identificación amigo y enemigo (IFF), y guía de misiles (MG ) funcionalidad.

La cara antena comprende la vigilancia, el FIB, iluminación objetivo y los elementos de transmisión de datos, y ofrecerá fase de detección de objetivos dirigidos a un aproximado de 90 º sector y el seguimiento de más de un sector algo más amplio, pero menos de 160 º. Capacidad reportado es el siguiente:

Alcances de detección y seguimiento de objetivos:
Alcance máximo de detección: ≥ 120 kilometros a 8 kilómetros de altura ≥ 50km@0.1km alt
Máximo seguimiento estable: ≥ 90 kilometros @ 8 kilometros alt alt ≥ 45km@0.1km
Características de blanco: RCS: 2m2
Max velocidad del blanco: 750m / s (2,18 Mach)
Sobrecarga de Maniobra: 5.5g
Capacidad de seguimiento: el seguimiento exacto 3 objetivos; Monitoreo tres objetivos; Orientación 6 misiles, el error de orientación: ≤ 50

Tiempo de establecimiento de ≤ 30 minutos desmontaje de tiempo ≤ 20 minutos de calificación del radar semi-móvil.

Nota 1: El misil KS-1 se asocia generalmente con el SJ-202, mientras que el KS-1A está asociado con el H-200 / KS-1A phased array.
Nota 2: La antena es muy similar a la de BL904. Un ejemplo de un radar de fases desplegado H-200 / KS-1A se puede ver a los 43 º 56 '57,18 "N, 87 º 40' 25,49" Este, rodeado por seis lanzadores de misiles probable KS-1A.


El H-200 se basa en el MPQ-53 y 30N6E1 con un arreglo de alimentar el espacio, pero con un cuerno simple en lugar de disposición de la lente.



Fuente
