Pistola submarina: Mark 1 Modelo 0 / Mk.1 mod.0 Underwater Defense Gun (EE.UU.)

Pistola Mark 1 Modelo 0 / Mk.1 mod.0 Underwater Defense Gun (EE.UU.)

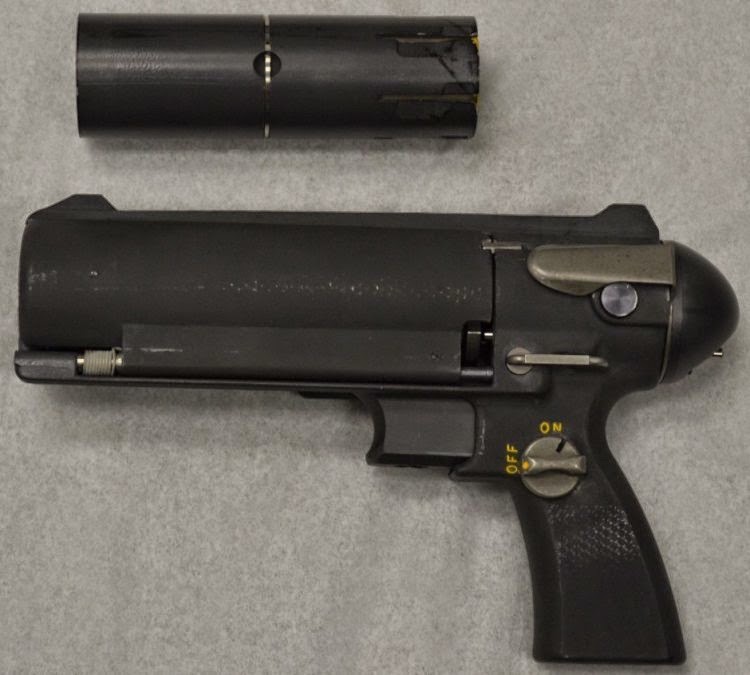

Pistola Mark 1 Model 0 / Mk.1 Mod.0 Underwater Defense Gun con cilindro de repuesto. Foto Joe Trevithick

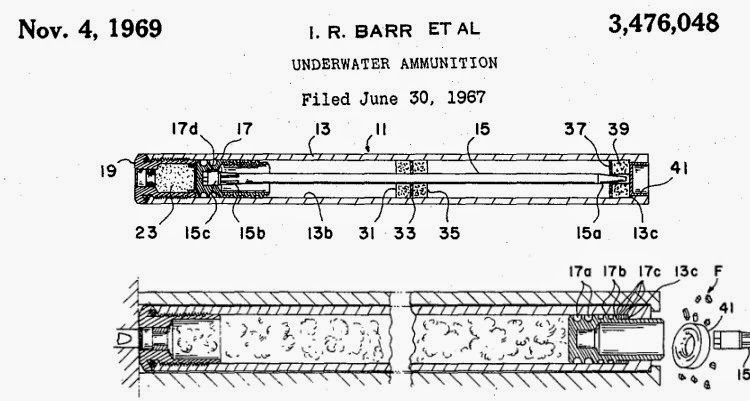

Diagrama de la patente concedida a la AAI Corp para cartucho de pistón cautivo para pistola submarina


Tipo de disparo Únicamente doble acción
Calibre 0.1 (2.54 mm)
Peso 1,02 kg vacío, 1,89 kg cargados
Longitud 248 mm
Longitud del cañón -
Capacidad 6 tiros

El arma Pistola Mark 1 Modelo 0 / Mk.1 mod.0 Underwater Defense Gun fue desarrollada para los nadadores de combate de la Marina estadounidense (equipos UDT y SEAL) durante la década de 1960, y entró en servicio en 1970, fue utilizado por los buzos de la Marina estadounidense hasta mediados de 1980, cuando fue completamente reemplazado en servicio por la pistola submarina HK P11 de fabricación alemana.
El arma Mark 1 Modelo 0 / Mk.1 mod.0 Underwater Defense Gun se basa en las patentes emitidas por la AAI Corporation, específicamente la US 3.476.048 (para municiones cautivas de pistón de pistolas bajo el agua) y US 3.729.853 (el arma en sí).

La Mark 1 Modelo 0 / Mk.1 mod.0 Underwater Defense Gun es una pistola de doble acción únicamente del tipo pimentero, hecho principalmente de aleaciones ligeras. Utiliza cilindros desmontables y mantiene seis tiros. La pistola se vuelve a cargar mediante la eliminación del cilindro vacío (disparado) a través de la puerta con bisagras, cargado por resorte y abajo de apertura en el lado izquierdo de la carcasa de la pistola, y colocando dentro uno cargado. Cargando pestillo de la puerta que se encuentra en el lado izquierdo de la pistola, encima de la empuñadura. Una vez que un nuevo cilindro cargado se coloca en la caja y se cierra la puerta, el arma está lista para disparar. El mecanismo de disparo consiste en uno de doble acción expuesto sólo disparar con seguro manual. Cada tirada del gatillo hace girar el cilindro a través de 1/6 de una vuelta para colocar una próxima munición en directo contra el percutor, a continuación, se amartilla y los libera el percutor para disparar el cartucho que se encuentra en la posición de las 6 en punto. El manual de seguridad es una perilla giratorio, situado detrás del gatillo. Se puede instalar en cualquier lado de la pistola, dependiendo de las preferencias del usuario. La pistola está equipada con miras de hierro fijas con tres puntos amarillos brillantes para ayudar a apuntar.



Las municiones submarinas Mk.59 se basan en una caja de acero cilíndrica de aproximadamente 5,5 pulgadas (14 cm) de largo. La parte trasera de la caja contiene la imprimación y carga de pólvora pequeña detrás de un pistón en forma de copa. Cerca de 2/3 de la longitud hacia adelante caso de que el pistón se utiliza para contener un proyectil en forma de aguja, hecho de aleación de tungsteno, que se porta de forma centralizada por varios discos de plástico. El diámetro del proyectil es de 0,1 pulgadas (2,54 mm) y la longitud es de aproximadamente 4 pulgadas (10 cm). El peso del proyectil es de 9,9 gramos; la velocidad de salida es de unos 225 metros por segundo. El proyectil (bala) se estabiliza en agua por cuatro aletas de la cola, que se inclinan ligeramente para proporcionar rotación. El alcance efectivo bajo el agua está a unos 10 metros a los 18 metros de profundidad. Tras la descarga, los gases de pólvora violentamente aceleran el pistón hacia adelante, por lo que empuja proyectil fuera de la caja y hacia el objetivo. En la boca de la caja de pistón es detenido por la constricción anual, incorporado en el casquillo, para capturar la pólvora de los casquillos dentro de la caja. Como resultado, no hay fogonazo visible, ninguna burbuja de gas al disparar bajo el agua y casi sin sonido (ni onda de choque asociada) al disparo de la pistola. Durante la misión, los buzos de combate llevaban generalmente cilindros cargados de repuesto en su equipo para facilitar la recarga rápida, pero los cilindros usados pueden ser fácilmente recargados con cartuchos frescos cuando el cilindro se retira de la pistola.

World Guns
