Helicóptero de ataque: AH-64 Apache

AH-64 Apache



El Boeing AH-64 Apache es un helicóptero de ataque. Es de rápida reacción, su sistema de armas le permite una lucha a corta o larga distancia. Fue diseñado para el ataque de día, noche y todo tiempo. La misión principal del Apache es la destrucción de blancos de alto valor con mísiles HELLFIRE. Transporta un arma M230 de 30 mm y cohetes Hydra 70 letales para una gran variedad de blancos. Está preparado para soportar impactos de 23 mm en áreas criticas.

La propulsión está dada por dos motores. Su carlinga permite una tripulación en tandem. El piloto se sitúa en la parte posterior y el artillero en el asiento delantero. Está dotado de una vista para la designación y toma de blancos (TADS) y un sensor experimental de visión nocturna (PNVS) que permite al equipo navegar y conducir ataques de precisión.





Transporta hasta 16 mísiles Hellfire guiados por láser. Con un radio de acción de 8000 metros, el Hellfire se utiliza sobre todo para la destrucción de tanques y todo tipo de vehículos blindados. Además, 76 cohetes de 2.75" aire-tierra para el ataque a tropas enemigas y blindados livianos. En su parte exterior se ubica un cañón de 30mm que entrega 1.200 rondas de munición.

Está accionado por dos motores de turbina a gas General Electric de de 1.890 caballos de fuerza cada uno, el peso bruto máximo del Apache es 17.650 libras que permite una velocidad de crucero de 145 millas por hora. Puede configurarse con un depósito de gasolina externo de 230 galones para prolongar su autonomía en misiones de ataque. El radio de combate es aproximadamente 150 kilómetros. El radio de combate con un depósito de gasolina externo de 300 Km.. El Apache puede ser transportado por un C-5, o C-141 o C-17.



Un video CPG a bordo tiene la capacidad de registrar hasta 72 minutos de video seleccionado por el piloto. Es una herramienta inestimable para el estudio y reconocimiento de daños inflingidos al enemigo. El equipo de navegación consiste en un sistema Doppler, y un receptor GPS.

El Apache tiene varios sensores ópticos de avanzada que proporcionan una gran capacidad de selección. Estos son:Día: TV, visión de imágenes durante niveles diurnos o visión reducida en negro y blanco.
TADS FLIR. Visión de imágenes térmicas, mundo verdadero y magnificado, durante el día, noche o con tiempo adverso.
DVO. Visión el mundo verdadero, en color e imágenes magnificadas durante condiciones de luz de día y oscuridad.

El Apache tiene cuatro bases exteriores de armas, dos de cualquier lado del aparato, en la que pueden montarse las armas o los tanques de carburante. La nave tiene un LRF/D. Esto se utiliza para guiar al sistema del misil Hellfire así como también proporciona una gama de información del blanco y soluciones balísticas.



Configuraciones

Misión
Ala DerechaCañón M230Ala IzquierdaTrepadaTiempo
Combate
(Antiarmaduras)
4 Hellfire320 rds 30mm4 Hellfire1450 P/m1.8 hrs.
Multirol
(Cobertura de fuerzas)
4 Hellfire
19 FFAR *
1200 rds 30mm4 Hellfire
19 FFAR *
860 P/m2.5 hrs.
Soporte cercano
(Antiarmaduras)
8 Hellfire1200 rds 30mm8 Hellfire990 P/m2.5 hrs.
Soporte Terrestre
(Escolta aérea)
38 FFAR *1200 rds 30mm38 FFAR *780P/m2.5 hrs.
* FFAR = Cohetes aire-tierra de 70mm (2.75 pulgadas)

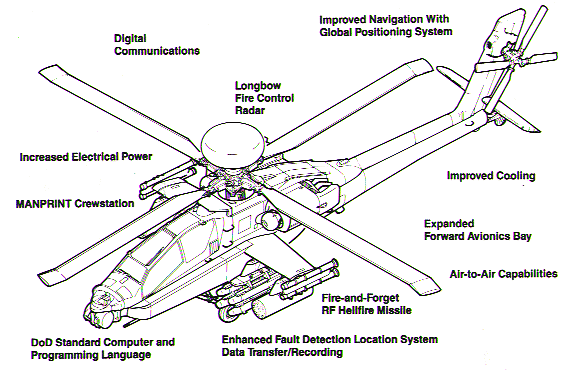

El AH-64D Longbow es una version del Apache con algunas mejoras como su radar de control de tiro (FCR), la actualización de los mísiles Hellfire y un cambio en sus motores del tipo T700-GE-701C, entre otras.



Especificación Técnica

ConstructorBoeing McDonnell Douglas Helicopter Systems(Mesa, AZ)
General Electric (Lynn, MA)
Martin Marietta (Orlando, FL)
PropulsiónDos   T700-GE-701Cs
TripulaciónDos
AH-64AAH-64D
Largo17.73 m17.73 m
Alto4.64 m4.05 m
Envergadura5.227 m5.227 m
Pesos máximos6838 Kg.7270 kg
Trepada vertical (MRP)663 mt/m
[Dia normal a nivel del mar]
625 mt/m
[Dia cálido a 2000 pies]]
541 mt/m
[Dia normal a nivel del mar]
486 mt/m
[Dia cálido a 2000 pies]]
Trepada (IRP)889 mt/m
[Dia normal a nivel del mar]
881 mt/m
[Dia cálido a 2000 pies]]
803 mt/m
[Dia normal a nivel del mar]
793 mt/m
[Dia cálido a 2000 pies]]
Velocidad a máximo nivel279 kph
[Dia normal a nivel del mar]
284 kph
[Dia cálido a 2000 pies]]
273 kph
[Dia normal a nivel del mar]
276 kph
[Dia cálido a 2000 pies]]
Velocidad de crucero (MCP)279 kph
[Dia normal a nivel del mar]
284 kph
[Dia cálido a 2000 pies]
273 kph
[Dia normal a nivel del mar]
276 kph
[[Dia cálido a 2000 pies]
Autonomía400 km - Tanque interno
1,900 km - interno y externo
ArmamentoM230 33mm
70mm Hydra-70
AGM-114 Hellfire - mísiles antitanques
AGM-122 Sidearm - mísiles antiradar
AIM-9 Sidewinder - misiles aire-aire


MachTres (c)
