MANPADS: Soporte de lanzamiento Dzhighit (Rusia)



Soporte de lanzador Dzhighit para el lanzamiento de misiles de defensa aérea portátil de la serie Igla




Descripción

El soporte de lanzador Dzhighit para el lanzamiento de misiles de defensa aérea portátil de la serie Igla de fabricación rusa está diseñado para disparar sistemas de misiles de defensa aérea portátiles (MANPADS) lgla-1 (SA-16), Igla (SA-18) y Igla-S (SA-24) uno por caso uno o en una salva por un operador. Puede ser desplegado en el suelo, en una zanja, en un camión o en una cubierta del barco.

Variantes:
- No hay variantes



Armamento

El Dzhighit está armado con dos sistemas de misiles de defensa aérea portátiles listos para disparar. La serie Igla son los sistemas de defensa aérea portátiles de fabricación rusa que utilizan dirigirse infrarrojo de misiles tierra-aire. Misiles Igla están diseñados para su uso contra objetivos visibles como aviones tácticos, helicópteros, vehículos aéreos no tripulados, misiles crucero, de frente o que se aleja, en presencia de (al fondo) el desorden natural y contramedidas. La recarga de los dos misiles se realiza en menos de 3 minutos.


Diseño

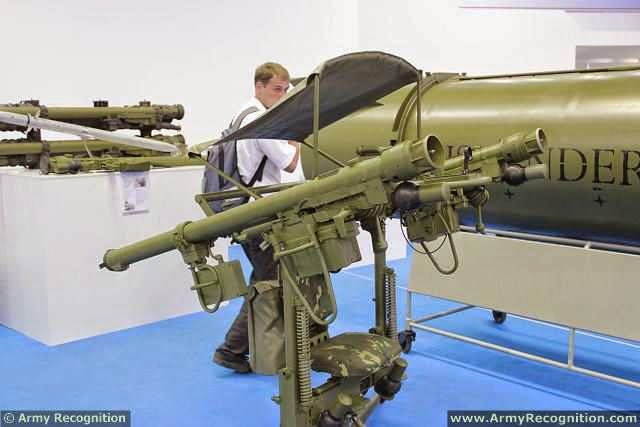

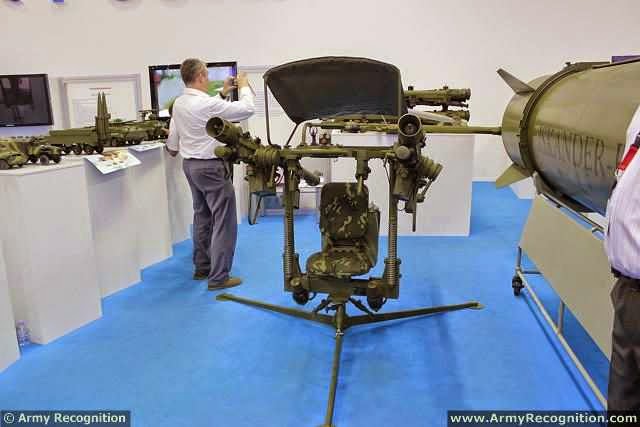

El Dzhighit consisten en una estructura de metal con un asiento para el tirador en el centro. Un misil hombre-portátil se monta en cada lado del asiento del artillero con una empuñadura de pistola acciones para despedir a cada misil. El marco Dzhighit se puede dividir en tres partes y llevado a la posición de disparo seleccionada. En posición plegada, el sistema se vuelve compacta y de bajo observable.


Accesorios

El soporte de lanzador Dzhighit está equipado con mira óptica para el día / noche de tiro, sistema de designación de destino, IFF (Identification Friend-o-Foe) y otros dispositivos. El soporte de lanzador Dzhighit está equipado con equipos de entrenamiento del operador y mantenimiento instalaciones.


Uso de combate

Aprovechando las características de diseño del SAM (misiles superficie-aire) lgla-1, Igla y Igla-S, el soporte de lanzador Dzhighit pueden disparalos por separado o en una salva de dos misiles contra un objetivo. Esto aumenta la probabilidad de muertes del objetivo por un factor de 1,5 en promedio. El sistema proporciona un mayor número de canales por disparar artillero y hace su trabajo de guardia menos tedioso. El sistema Dzhighit se puede montar en el vehículo táctico ligero o blindados para aumentar su movilidad. Irak y Libia utilizan el sistema montado en vehículo táctico Toyota 4x4.






Especificaciones


Armamento: Dos misiles Igla-1, Igla o Igla-S
Países usuarios: Rusia, Siria, Irak, Jordania y otros muchos países
País diseñador: Rusia
Accesorios: Dispositivo de visión nocturna, sistema de designación de destino, IFF (Identification Friend-o-Foe)
Operador: 1
Alcance: 6000 m
Altitud de compromiso: 10 - 3500 m
Disparo: automático o manual
Peso: 128 kg unidad lanzador
Dimensiones: Diámetro: 2,18 m; Ancho: 1,30 m; Altura: 1,54 m
