SGM: Shinden, un caza demasiado tarde



Kyūshū J7W Shinden



El Kyushu J7W1 Shinden (震電 relámpago sacudidor) era un avión prototipo de combate japonés impulsado a hélice de la Segunda Guerra Mundial con diseño avanzado. El sufijo Den (idioma japonés: Rayo) era la denominación de la Armada Imperial Japonesa para los interceptores. J era la designación de la Armada Imperial para los cazas con base en tierra. W era la descripción del manufacturador, en esta ocasión Watanabe después Kyushu. O sea J7W1 Shinden era un caza interceptor con base en tierra hecho por Watanabe (Kyushu).

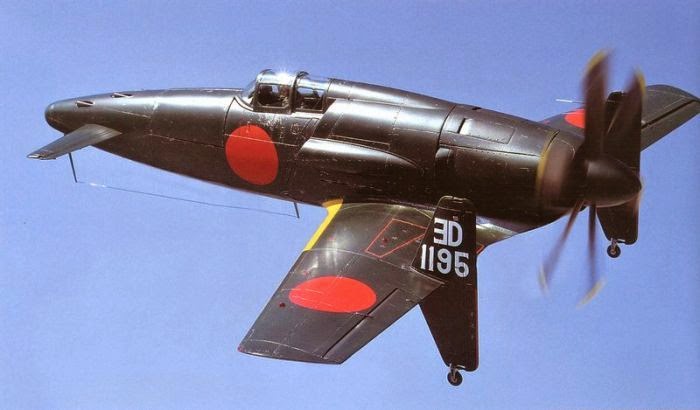

Un J7W Shinden desde varios ángulos.

Descripción

Las alas se unían a la sección de cola y los estabilizadores estaban en la parte delantera en configuración canard. La hélice fue también a la parte trasera, en configuración de empuje. Se esperaba que fuera un interceptor muy maniobrable, pero sólo dos fueron terminados antes del final de la guerra. Se elaboraron planes para una versión a chorro (J7W2 Shinden Kai) motorizado con un turbojet Ne-130, pero este nunca salió de la mesa de dibujo.


Diseño y desarrollo

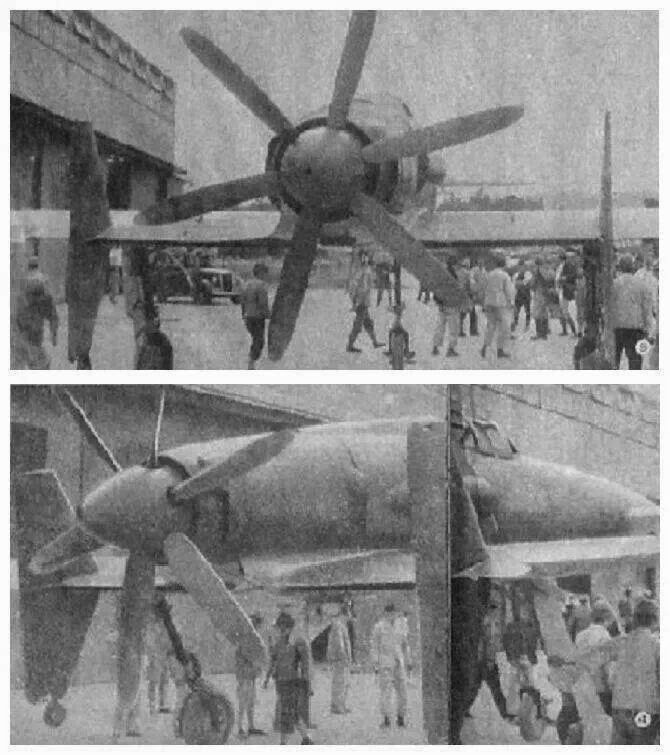

Dos prototipos fueron terminados en la primavera de 1945 en la planta Zasshonokuma de Kyushu Hikoki K.K.. Aquí y en la planta Handa de Nakajima Hikoki K.K. iba a ser la producción en serie pero no llegó a concretarse.

El J7W fue desarrollado para la Armada Imperial Japonesa como una respuesta concreta a la amenaza de los raids de los B-29 Superfortress al territorio patrio japonés. Volarían desde bases en tierra. Antes de la construcción de una serie canards fue probado como planeador, siendo designado MXY6. El primer prototipo, el único que ha volado, se encuentra actualmente en el almacén del Smithsonian National Air and Space Museum.


Características generales

Tripulación: 1 piloto.
Carga: 4.928 kg (10.841 libras)
Longitud: 9,66 m (31 pies por 8 in)
Envergadura: 11,11 m (36 pies 5 en)
Altura: 3,92 m (12 pies 10 en)
Superficie alar: 20,5 m² (220 m²)
Peso vacío: 3.645 kg (8.019 lb)
Peso máximo al despegue: 5.288 kg (11.663 libras)
Planta motriz: 1× motor radial Mitsubishi MK9D (Ha-43) de 2.130 Hp y 18 cilindros con sobrealimentador.
Potencia: 1 589 kW (2 191 HP; 2 161 CV)


Rendimiento

Velocidad máxima operativa (Vno): 750 km / h (469 mph)
Alcance: 850 km (459 nmi; 528 mi)
Techo de servicio: 12 000 m (39 370 ft)
Régimen de ascenso: 750 m / min (2.460 / min)
Carga alar: 240 kg / m² (49lb/ft ²)
Potencia/peso: 0,32 kW / kg (0,20 CV / libra)

Armamento

Cañones: 4× Cañón Tipo 5 de 30 mm.
Bombas: Hasta 120 kg (264 lb).

Modelos

Existen varias versiones de modelos a escala, de las que destaca el de Hasegawa a escala 1/48.8

Shinden en cultura popular

Shinden aparece en la manga popular Oh My Goddess!, en el Juego de video Heroes of the Pacific, Sky Odyssey, y en la serie Strikers 1945. Un J7W también aparece en Alas de Libertad. Ambos (J7W1 y J7W2) estaban presentes en Tormenta del Pacífico.
Una niña J7W1 se incluyó en la primera entrega de Mecha Musume por Konami.
Vehículos muy similares al Shinden también aparecen en la legendaria película de anime Las alas de Honneamise.
los Ases de combate enemigos en la película de anime to aru hikushi e no tsuioku (la princesa y el piloto) pilotean aviones similares que llevan también el nombre de shinden con una cierta diferencia en la forma de las alas y de la helice, la cual en la animación son de hecho hélices contrarrotativas.


Wikipedia
