Interceptor: Panavia Tornado ADV

Panavia Tornado ADV
Wikipedia




Tipo Interceptor
Fabricante British Aerospace
Primer vuelo 27 de octubre de 1979
Introducido 1 de mayo de 1985
Retirado 22 de marzo de 2011 (Reino Unido)
Estado En servicio (Arabia Saudí)
Usuarios principales
  • Reino Unido: Royal Air Force
  • Arabia Saudita: Real Fuerza Aérea Saudí
  • Italia: Aeronautica Militare
N.º construidos 205 (incluyendo prototipos)
Desarrollo del Panavia Tornado IDS


El Panavia Tornado ADV (siglas de Air Defence Variant, en español: Variante de Defensa Aérea) es una versión del Panavia Tornado desarrollada como caza interceptor por la compañía British Aerospace para la Royal Air Force. El ADV realizó su primer vuelo el 27 de octubre de 1979 y entró en servicio en el año 1986. Es una aeronave bimotor de largo alcance, originalmente diseñada para interceptar bombarderos soviéticos ante la posibilidad de que llegaran desde el Este para atacar al Reino Unido. El Tornado ADV también fue producido para la Real Fuerza Aérea Saudí y la Aeronautica Militare Italiana.


Dos ADV despegan

A principios del siglo XXI ha comenzado a ser reemplazado por el Eurofighter Typhoon en las tres fuerzas aéreas en las que presta servicio. El Tornado ADV fue retirado de servicio con la Royal Air Force el 22 de marzo de 2011 tras ser completamente reemplazado por el Eurofighter Typhoon.1

Desarrollo

Origen

La variante ADV (Air Defence Variant, Variante de Defensa Aérea) del Panavia Tornado fue desarrollada para cumplir con un requerimiento de la RAF (Air Staff Requirement 395 o ASR.395) de un interceptor de largo alcance para reemplazar a los modelos Lightning F.6 y Phantom FGR.2. Al comienzo del proyecto MRCA en 1968, el Reino Unido ya tenía la intención de desarrollar el Tornado en la función de interceptor.2 Su desarrollo fue aprobado el 4 de marzo de 1976, siendo British Aerospace la empresa encargada de ello.3 Ese mismo año se descubrieron tentativas de espionaje de la Unión Soviética sobre el caza en desarrollo.4 El primer prototipo fue presentado en el Aeródromo de Warton el 9 de agosto de 1979 y voló por primer vez el 27 de octubre de 1979.3

Prototipos


Prototipo A.01 ZA254 del Tornado ADV volando en septiembre de 1980 con misiles Skyflash.

Reino Unido produjo tres prototipos de la versión ADV bajo la designación de versión F.2,N 1 sus matrículas eran ZA254, ZA267 y ZA283. El primero en volar, el A.01 ZA254, lo hizo el 27 de octubre de 1979 con David Eagles como piloto de pruebas y Roy Kenward como observador de prueba en vuelo.5 A continuación se hizo un pedido inicial de 18 aviones F.2, pero durante su producción se terminó una nueva versión del motor RB199. Esta nueva versión incorporó una tobera más grande que producía un empuje significativamente mayor. Ese motor fue designado RB199-34R Mk 104. Los seis primeros F.2 producidos eran de entrenamiento, designados F.2T. El nuevo motor era aproximadamente 35 centímetros más largo que el Mk 103 y el avión requería una modificación de la estructura antes de poderlo instalar. El prototipo A.02 ZA267 fue el primer ejemplar en volar utilizando los nuevos motores y por tanto se convirtió en el prototipo de la versión F.3.6


Diseño

Durante el desarrollo del Tornado, su competencia en el combate aéreo se puso en duda debido a que el avión tiene una maniobrabilidad y agilidad inferior en comparación con cazas de superioridad aérea como el McDonnell Douglas F-15 Eagle estadounidense.7 Sin embargo, el Tornado no estaba destinado al combate aéreo cerrado si no que sería un caza de patrulla aérea de combate de gran autonomía para contrarrestar la amenaza de los bombarderos soviéticos durante la Guerra Fría.2 En comparación con el Tornado IDS, el ADV tiene un 80% de piezas comunes,2 pero ofrece una mayor aceleración supersónica, tiene un fuselaje más estrecho para portar misiles aire-aire, y mayor capacidad de combustible; el ADV sólo tiene un cañón interno, e incluye el radar de inercepción aérea Foxhunter con un nuevo equipo de software.8

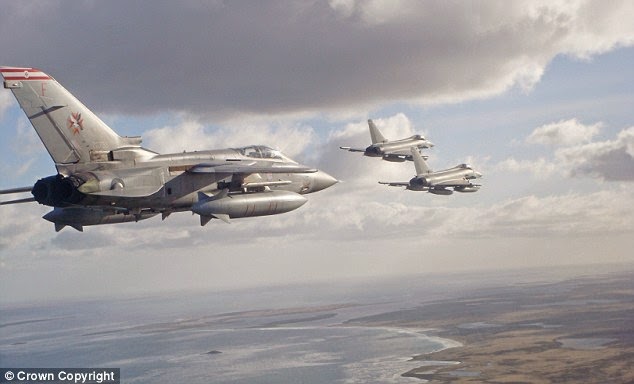

Tornado ADV (último) sobre Malvinas


Sistemas de armas

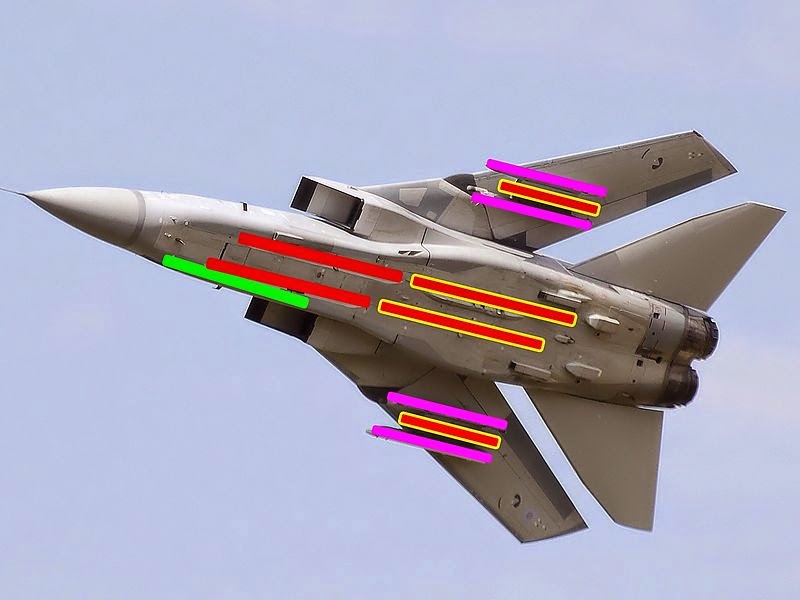

     Pilones de anclaje.
     Con capacidad para depósitos de combustible.     Lanzadores de misiles aire-aire.     Posición del cañón interno.
El armamento interno del Tornado ADV consiste en un cañón automático Mauser BK-27, de calibre 27 mm, que está ubicado en el lateral derecho de la parte baja del fuselaje frontal del avión y dispone de una munición de 180 proyectiles.

En el exterior el F.3 dispone de hasta 10 puntos de anclaje. Bajo el fuselaje tiene 4 puntos de anclaje conformados para misiles aire-aire de medio/largo alcance. Bajo las alas tiene 2 pilones móviles (para contrarrestar el movimiento de las alas) y 4 lanzadores de misiles aire-aire de corto alcance acoplados en los laterales de los pilones. En estos soportes puede cargar un conjunto de misiles aire-aire y un máximo de 4 depósitos de combustible externos (2 en los pilones subalares en misión de combate y 2 adicionales bajo el fuselaje prescindiendo de misiles para vuelo en ferry). Con la modernización EF.3 también puede portar misiles antirradar ALARM.

Misiles aire-aire

De corto alcance AIM-9L Sidewinder  Reino Unido| Arabia Saudita)
AIM-132 ASRAAM (Reino Unido)
De medio/largo alcance Skyflash (Reino Unido| Arabia Saudita)
AIM-120 AMRAAM (Reino Unido)

Misiles aire-superficie

Misiles antirradiación ALARM (Reino Unido) (EF.3)

Variantes

Tornado F.2

El Tornado F.2 fue la versión inicial del Tornado ADV en servicio con la Royal Air Force. Su primer vuelo se produjo el 5 de marzo de 1984 y fabricados 18 aparatos en esta versión. Estaba propulsado por los mismos motores RB199 Mk.103 usados por el Tornado IDS. Se descubrieron problemas graves con el radar Foxhunter, que provocaron que el avión fuera entregado con lastre de plomo y hormigón instalado en el morro como medida interina hasta que pudiera ser equipado con el equipo de radar. El lastre fue apodado Blue Circle, juego de palabras que hacía referencia a la nomenclatura de los Códigos Rainbow, y a una marca británica de cemento llamada Blue Circle.10

Tornado F.2A

F.2 actualizado al estándar F.3, pero manteniendo los motores del F.2, sólo un avión se quedó en esta versión.

 Tornado F.3

El Tornado F.3 realizó su primer vuelo el 20 de noviembre de 1985.3 Incluyó la versión de motores RB.199 Mk.104, que estaba optimizada para uso a gran altitud con toberas de postcombustión más grandes que proporcionaban un mayor empuje. Otras mejoras sobre F.2 eran la capacidad para portar cuatro misiles Sidewinder bajo las alas en vez de dos, y un control de rotación de alas automático.10

Tornado EF.3

La última modernización, no divulgada hasta principios de 2003, fue la integración del misil antirradiación ALARM para poder llevar a cabo misiones de supresión de defensas aéreas enemigas (SEAD).9 Los receptores de alerta radar que ya equipaban los F.3 constituyó la base de un efectivo sistema localizador de emisiones usado para localizar antenas de radar. Los aviones modificados recibieron la designación Tornado EF.3,N 2 y fueron entregados al 11º Escuadrón de la RAF.

Operadores


Un Tornado F.3 de la Fuerza Aérea Real Saudí durante la Guerra del Golfo.

 Después de que en marzo de 2011 fuera retirado en el último Escuadrón de la Royal Air Force que aún lo operaba, actualmente el Tornado ADV sólo sigue en servicio en la Fuerza Aérea Real Saudí.

Arabia Saudita
Fuerza Aérea Real Saudí
29º Escuadrón (1989-presente)
Italia
Aeronautica Militare. Fueron arrendados 24 F.3 procedentes de la RAF por un periodo de diez años como reemplazo provisional del obsoleto Aeritalia F-104S mientras no entraba en servicio del Eurofighter Typhoon.11
12º Gruppo, 36º Stormo, (1995-2003)
21º Gruppo, 53º Stormo (1995-2001)
Reino Unido
Royal Air Force
5º Escuadrón - RAF Coningsby (1987-2003)
11º Escuadrón - RAF Leeming (1988-2005)
23º Escuadrón - RAF Leeming (1988-1994)
25º Escuadrón - RAF Leeming (1989-2008)
29º Escuadrón - RAF Coningsby (1987-1998)
43º Escuadrón - RAF Leuchars (1989-2009)
56º Escuadrón - RAF Coningsby y RAF Leuchars (1992-2008) (Unidad de conversión operacional)
111º Squadron - RAF Leuchars (1990-2011)
65º Squadron - RAF Coningsby (1984-1992) (Unidad de conversión operacional)
1435º Flight - RAF Mount Pleasant (1992-2009)

Especificaciones (Tornado F.3)

Referencia datos: Jane's All The World's Aircraft 1993–94.12


Características generales

Tripulación: 2
Longitud: 18,68 m
Envergadura: (ala de geometría variable)
Con una posición de ala a 25°: 13,91 m
Con una posición de ala a 67°: 8,60 m
Altura: 5,95 m
Superficie alar: 26,6 m²
Peso vacío: 14.500 kg
Peso cargado: 21.546 kg
Peso máximo al despegue: 27.986 kg
Planta motriz: 2× turbofán con postcombustión Turbo-Union RB199-34R Mk.104.
Empuje normal: 40,5 kN (4 128 kgf; 9 100 lbf) de empuje cada uno.
Empuje con postquemador: 73,5 kN (7 493 kgf; 16 520 lbf) de empuje cada uno.

Rendimiento

Velocidad máxima operativa (Vno): 1 480 km/h (920 MPH; 799 kt) (Mach 2,2) a altitud
Radio de acción: 1 853 km (1 001 nmi; 1 151 mi) en vuelo subsónico, 556 km (300 nmi; 345 mi) en vuelo supersónico
Alcance en ferry: 4 265 km (2 303 nmi; 2 650 mi) con 4 tanques de combustible externos
Techo de servicio: 15 240 m (50 000 ft)
Tiempo de combate: 2 horas de patrulla aérea de combate a 560-740 km de la base

Armamento

Cañones: 1× cañón revólver Mauser BK-27 de calibre 27 mm revolver, con 180 proyectiles, montado en la parte baja derecha del fuselaje frontal.
Puntos de anclaje: 10 en total (4× puntos de anclaje conformados bajo el fuselaje, 2× pilones subalares y 4× lanzadores de misiles aire-aire de corto alcance fijados en los laterales de estos pilones) con una capacidad de 9.000 kg, para cargar una combinación de:

Misiles:

Misiles aire-aire:
De corto alcance: 4× AIM-9 Sidewinder o AIM-132 ASRAAM en los 4 lanzadores.
De medio-largo alcance: 4× British Aerospace Skyflash o AIM-120 AMRAAM bajo el fuselaje
Otros: 2× tanques de combustible externos en los pilones subalares o 4× para vuelo en ferry si se prescinde de los misiles bajo el fuselaje.

Aviónica

Radar GEC-Marconi/Ferranti AI.24 Foxhunter
