Corbeta: Tipo 056 (China)

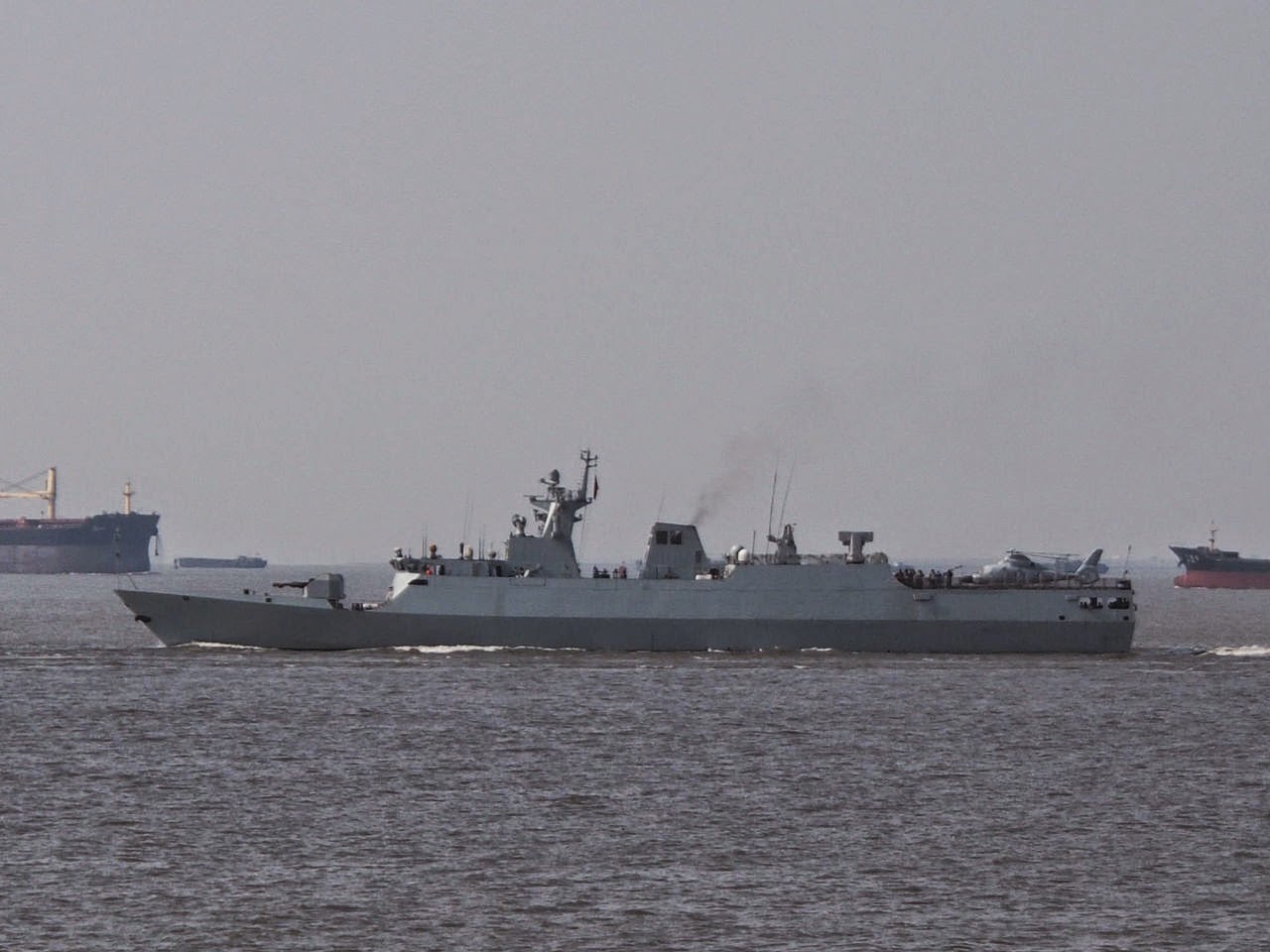

Corbeta Tipo 056 (China)



La corbeta Tipo 056 (nombre en clave OTAN: Jiangdao) es un nuevo buque de guerra ligero chino que entró en servicio con la Armada de Liberación del Ejército Popular en 2012 como un reemplazo para la serie de buques de patrulla Tipo 037. Se ha descrito como una corbeta misilística furtiva que también está armado con un cañón principal de 76 mm.




Clase
Constructores:Astilleros Hudong-Zhonghua
Astillero CSSC Huangpu Wenchong
Astillero Wuchang
Astillero Liaonan
Operadores:Armada del Ejército de Liberación Popular (AELP)
Armada de Bangladesh (ordenados)
Precedido por:Barco patrulla Tipo 037
Construidos:7+
Planeados:43 para la 1ra serie; >20 para la 2da serie
Completados:24
Activos:18
Características generales
Tipo:Corbeta
Desplazamiento:1,300 toneladas (carga estándar)
1,440 tons (plena carga)
Longitud:89m
Eslora:11.6m
Calado:4.0m
Propulsión:2 diesel
Velocidad:28 kn
Alcance:3500 nmi (6500 km) a 18 nudos
Tripulación:60
Sistemas de sensores y
procesamiento
radar de búsqueda aire/superficie SR64
radar de control de fuego TR47
Armamento:• 2×2 células de AShM ubicados a medio YJ-83 (C-803)
• 1× HQ-10 8 misiles de lanzadores de SAM, popa
• 1× cañón principal H/PJ-26 de 76 mm, proa
• 2× H/PJ-17 cañones de tiro rápido de 30mm, a medio
• 2× lanzadores triples de torpedo
Instalaciones para aeronaves:Helipuerto

Historia

Siguiendo el diseño y construcción de la corbeta clase Pattani para la Marina Real de Tailandia a mediados de la década de 2000, la especulación de una variante doméstica del diseño fue moneda corriente. Las especulaciones fueron confirmadas en noviembre de 2010 durante una visita del Comandante General Wang Junli, comandante adjunto de la guarnición de Hong Kong y Vicecanciller Lap-Chee Tsui de la Universidad de Hong Kong, cuando se presentó un modelo del Tipo 056. La primera nave fue botada en mayo de 2012.

Aunque la Tipo 056 aparece en el siglo 21, el concepto de diseño puede ser referido ya en la década de 1980, cuando la AELP estaban considerando el desarrollo de un barco patrulla grande para reemplazar el Tipo 037 para mejorar las condiciones de vida en el barco, que estaba en primer lugar llamada Tipo 038. sin embargo, este concepto no se realizó hasta la aparición de la Tipo 056 en el año 2012 debido a la escasez de fondos.


Diseño

El Tipo 056 tiene un diseño del casco furtivo con superficie inclinada y un desorden superestructura reducida. Hay un helipuerto en la popa de un helicóptero ligero pero sin instalaciones para helicópteros orgánicos.

El principal armamento antibuque consiste misiles de crucero antibuque rozaolas YJ-83 en dos lanzadores de células individuales. El armamento antiaéreo primaria es un sistema de misiles de corto alcance FL-3000N con 8 misiles. Un cañón principal de 76 mm basado en un cañón AK-176 ruso se monta a proa. Dos tubos lanzatorpedos triples están montados para operaciones ASW.

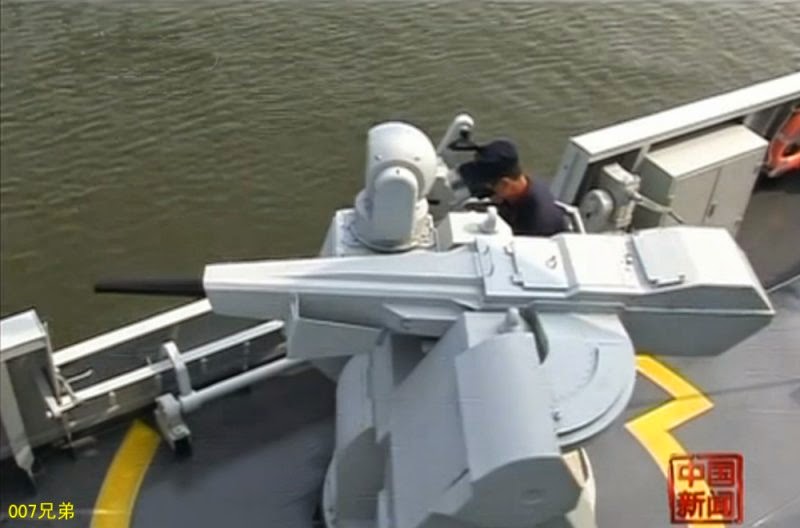

Cañón de fuego rápido de 30mm

La Tipo 056 es el primer buque de guerra chino con diseño modular, lo que cubre las funciones de OPV a fragata multi-función. Las versiones de la AELP utilizadas pueden incluir tipo básico, tipo ASW, tipo ASuW, tipo AAW y tipo comandante; mientras que las versiones de exportación pueden instalarse de manera muy diferente según el requisito del comprador. En concreto, la versión OPV tienen mayor puente así como un RCS más grandes que la versión fragata corbeta / multi-función, pero tienen una mejor visión para el papel de patrulla; La versión OPV también tiene un hangar mientras que la versión corbeta no lo tiene; por otra parte, la versión de corbeta tienen menos tripulación aunque con más sistemas de armas, que indican el sistema de combate de corbeta está más avanzado.


Lanzadores cuádruples de YJ-83

Variantes

Al menos cuatro variantes del Tipo 056 se han enviado por la AELP, pero sus respectivas designaciones se desconocen porque esa información no ha sido puesto en libertad a mediados de 2014.

La primera variante del Tipo 056 es la versión básica, incluyendo la primera unidad de este tipo, que fue lanzado a mediados de 2012 por la constructora naval Hudong-Zhonghua, y un total de tres fueron construidos. La distinción visual de esta variante está en su chimenea donde se exponen los tubos de escape. Otra identificación visual distinta de esta variante está en su baluarte inclinado hacia el interior en la proa.



La segunda variante del Tipo 056 es la modificación de la versión básica con supresores de infrarrojos añadidos a la chimenea y el tubo de escape cubierto para mejorar la furtividad. El baluarte en la proa también se modifica en que la amurada original se reemplaza por un bastión similar a la amurado instalado en la proa de la fragata Tipo 054A. Esta segunda variante comenzado con la cuarta unidad de Tipo 056 que apareció a finales de 2012, ya que las unidades construidas por el astillero de Astillero Internacional Huangpu Guangzhou. Según se informa, las tres primeras unidades de la primera variante del Tipo 056 se modificaron más tarde a la altura de esta segunda variante.


Sistema de radar y control de tiro TR-46

La tercera variante del Tipo 056 tiene una nueva modificación de la superestructura para mejorar la furtividad, y apareció por primera vez a finales de 2012 cuando se puso en marcha, ya principios de 2013, cuando entró en servicio. La plataforma en la que está instalado el radar de control de fuego se ha rediseñado para eliminar los bordes afilados, que se reemplazan por los ángulos oblicuos. La chimenea también tiene ángulo de inclinación leve también.


Cañón principal de 76mm

La cuarta variante del Tipo 056 es una versión ASW y, a veces referido como Tipo 056A en la Internet, pero esta designación aún no se ha confirmado por fuentes oficiales. Esta primera unidad de esta cuarta variante apareció por primera vez a finales de 2013. La principal diferencia entre esta variante y anteriores tres variantes es en popa, que se rediseñó para albergar el sonar de profundidad variable y sonar remolcado de gran alcance agregado. Además, el YJ-83 en el centro de la nave puede ser sustituido por la serie de torpedos impulsados por cohetes Yu-8 para cooperar con el sonar de arrastre, y dos lanzadores de cohetes 4 barriles multifunción que están instalados fuera de borda de los motores, que puede lanzar señuelo y ASROC.


Se aprecia el lanzador de popa HQ-10 (análogo al RAM americano)

Exportación

Por lo menos dos versiones de OPV que son relaciones directas con el Tipo 056 se han vendido a otros países. Una de ellas es la OPV clase Pattani de la Armada Real Tailandesa, el otro es una versión ampliada con desplazamiento a plena carga de 1.800 toneladas. Dos variedades de OPV basadas en la clase Pattani han sido ordenados por la Marina de Nigeria. Su designación fábrica es P18N.


Comparación con la fragata Tipo 054A

Dos versiones de corbeta se han vendido a la Armada de Bangladesh, y más pueden construida en destino, en Khulna Shipyard de Bangladesh (KSY). Una versión fragata multi-función del Tipo 056 con mástil integrado y VLS también apareció en LIMA 2013.

En Kadex 2014, el Comandante Naval Zhandarbek Zhanzakov de Kazajstán mostró su interés en el Tipo 056 y puede ser que ordene 3 para su programa de corbeta, y también es un postor potencial para el programa de corbeta de la marina de Pakistán. Aparentemente, China ha ofrecido también la corbeta en su versión OPV a la Armada Argentina.




Especificaciones técnicas


Tipo 056
Tipo 056A
P15T
P18N
Usuarios
Armada del Ejército de Liberación Popular
Armada de Bangladesh (1
Armada del Ejército de Liberación Popular
Real Armada de Tailandia
 Armada de Nigeria
Desplazamiento (ton)
~1,300 (normal)
~1,300 (normal)
1,460 (a plena carga)
1,800
Dimensiones(m)
Longitud89.0, Eslora: 11.6, Calado: 4.0 (?)
Longitud89.0, Eslora: 11.6, Calado: 4.0
Longitud95.5, Eslora: 11.6, Calado: 3.0
Longitud95.5, Eslora: 11.6Calado: 3.5
Propulsión
2 x S.E.M.T.Pielstick 16PA6STC
2 x Rushton 16RK270
2 x motor diesel MTU 20V 4000M
Velocidad máxima (nudos)
desconocido
25
21
Alcance
desconocido
3,500 nmi a 15 nudos
desconocido
Resistencia
desconocido
20 días
Armamento
·                     Cañones: 1 x cañón ppal 76mm; 2X cañones de 30mm
·                     SSMs: 4 x YJ-83
·                     SAMs: 1 x 8 barriles HQ-10
·                     ASWs: 2 x 3 tubos de 324mm Yu-7; 4 x Yu-8 (reemplazo opcional por YJ-83 para la Tipo 056A); 2 x 4 barriles lanzacohetes multirol (para el Tipo 056A)
·                     2 x 9 barriles de lanzadores de señuelos de SSMs
·                     Cañones: 1 x cañón ppal. 76mm; 2 x cañones 20mm; 2 x ametralladoras 12.7 mm
·                     SSMs: espacio dejado para SSMs
·                     Cañones: 1 x cañón ppal. 76mm2 x cañones de 30mm; 2 x cañones 20mm
Hangar
no
si
Sensores
·                     radar de búsqueda aérea y de superficie SR64
·                     radar de control de tiro TR47
·                     sonar de arco
·                     radar de búsqueda aérea y de superficie SR64
·                     radar de control de tiro TR47
·                     sonar de arco
·                     sonar de arrastre (VDS activo y pasivo)
·                     radar de búsqueda Selex RAN-30
·                     radar de control de tiro TMX/EO
·                     radar de búsqueda aérea y de superficie SR64
·                     radar de control de tiro TR47
Tripulación
60
84
70


(1) La Tipo 056 de la Armada de Bangladesh ha removido su sonar de arco y torpedos Yu-7 comparado a la versión básica, y los cañones de 30mm puede ser controlados tanto manual como remotamente mientras que en la versión original solo puede ser controlados manualmente.
