Artillería de campo: mortero ligero M224 (USA)



Mortero ligero de 60 mm M224
Haga clic debajo para ver la nota extendida

Gary's U.S. Infantry Weapons Reference Guide



DATOS TÉCNICOS
Sistema Completo
País de origen EE.UU.
Fecha de introducción de 1978
Tripulación 3
Calibre 2.4 pulgadas (60 mm)
Peso
-46,5 libras (21,1 kg) de modo convencional
-18.0 libras (8.2 kg) Modo de transporte
Alcance 77 a 3828 yardas (70 - 3.500 m)
Velocidad de disparo máxima: 18 a 30 por minuto por 1 a 4 minutos
Sostenido: 8-20 disparos por minuto, por tiempo indefinido
Sustitución de la unidad Costo $ 10.658

Cañón M225
Peso
-18.0 libras (8.2 kg) de modo convencional
-14.4 libras (6.5 kg) Modo de transporte



Placa base M7
Peso 14.4 libras (6,5 kg)
Placa base M8
Peso 3,6 libras (1,6 kg)
Bípode de ensamble M170
Peso 15.2 libras (6.9 kg)
Travesía 250 milésimas de pulgada
Unidad de mira serie M64
Peso 2.5 libras (1.1 kg)
Longitud 4.375 pulgadas (111 mm)
Ancho 4.75 pulgadas (121 mm)
Altura 7.375 pulgadas (187 mm)
Campo de visión de 17 ° (302 milésimas)
Magnificación 1.5X
Fuente de luz autónomo, gas tritio radiactivo (H3)

DESCRIPCIÓN
El mortero de 60 mm M224 es un arma de fuego cargado de abancarga, de ánima lisa, de gran ángulo. El mortero puede ser disparado en modo convencional o modo manual. Se puede dispararse por caída o por disparador.



El M224 es un arma eficaz, eficiente y flexible para las compañías ligeras de fusileros de infantería de asalto aéreo y aerotransportado. Las limitaciones inherentes de un mortero ligero (de corto alcance y pequeña carga explosiva) se puede minimizar mediante una planificación cuidadosa y un profundo conocimiento de sus capacidades. El M224 puede ser empleado en diferentes configuraciones. El más ligero pesa alrededor de 18 libras, el más pesado pesa unos 45 kilos. Cada ronda pesa alrededor de 4 libras.

El mortero puede ser disparado con precisión, con o sin un centro de dirección de tiro. El corto alcance mínimo de la M224 hace que el mortero adecuado para cerrar los incendios de protección contra un enemigo agredir, para el bloque a bloque la lucha en las ciudades, y combatir en un terreno cercano con visibilidad reducida.

Cañón de ensamble M225
El montaje de cañón tiene un extremo cerrado por una tapa de la base. El fin tapa de la base de los cañones ha aletas de refrigeración en el exterior, lo que reduce el calor generado durante la cocción. Se adjunta al final tapa de la base es una combinación de llevar la manija y el mecanismo de disparo. El asa de transporte tiene un gatillo, selector de tiro, el indicador de rango, y auxiliares asa de transporte. En el exterior del barril es una parte superior y una silla de montar de cocción inferior. La silla más baja se utiliza al disparar en elevaciones de 1100 a 1,511 milésimas de pulgada, la silla alta se utiliza al disparar en elevaciones de 0800 a 1.100 milésimas de pulgada.



PLACAS DE BASE
La placa base M7 es una base de una sola pieza, circular y de aluminio forjado. Dispone de un zócalo de bola con un bloqueo de la tapa rota y un anillo fijo de retención en su lugar por cuatro tornillos y arandelas de seguridad. El bloqueo de la tapa rota 6.400 milésimas de pulgada, lo que la capacidad de mortero de círculo completo de cocción. La parte inferior de la placa base cuenta con cuatro palas para estabilizar el mortero durante la cocción.


La placa base M8 es una base de una sola pieza, rectangular y de aluminio forjado. Se debe utilizar cuando el mortero se dispara en la modalidad manual. La placa base M8 ligero se utiliza más a menudo durante las operaciones ofensivas. La placa base permite el mortero que se disparó 0.800 milésimas de pulgada izquierda y 0,800 milésimas derecha del centro del sector para una cobertura total del sector de 1.600 milésimas de pulgada. Dispone de un zócalo en el que puede ser el barril cerrado a la placa base, garantizando el cierre del arma. La parte inferior de la placa base cuenta con cuatro palas para fortalecer y estabilizar el mortero durante la cocción. Dos émbolos de resorte de bloqueo de la placa de base para el barril en su posición de transporte.

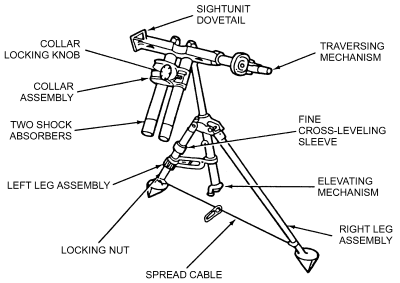

Bípode ensamble M170
El M170 puede ser montado en el cañón, ya sea antes o después del montaje del cañón a la placa base.

Unidad de mira serie M64
El unidad de mira es el dispositivo en el que el artillero establece la desviación y la elevación de tiro de los objetivos utilizando el vial nivel de elevación y el vial entre los diferentes niveles. Después que la mira se ha fijado para la desviación y la elevación, el mortero es elevado o deprimido hasta que la burbuja de elevación de la mira esté nivelada. El mortero entonces se atraviesa hasta una foto se ve la vista adecuada (usando los postes con el objetivo como el punto de mira) y la burbuja entre los diferentes niveles es el nivel. El mortero se establece para la desviación y la elevación, cuando todas las burbujas están niveladas. Después que la munición se ha preparado, está listo para ser disparado.



Los dos componentes principales son el telescopio del codo y la mira de montaje. El telescopio del codo tiene una línea de cruz iluminada. La mira de montaje tiene una cola de milano, perillas de cerradura, botones de control, escalas, bielas, y el cierre de bloqueo.

MUNICIONES
A continuación, la munición de mortero autorizada al estándar A para los cartuchos de mortero de 60 mm M224:

-Alto explosivo: M720, M888 y M49A4.
-Fósforo blanco: M302A2 M302A1, y M722.
-Lumínica: M83A3 y M721.
-De formación y práctica: M69TP, M50A3, M766 y (SRTR).

La munición diseñada para los morteros M2 y M19 era de la Segunda Guerra Mundial puede ser disparada desde el mortero M224. El estándar A de municiones para el M2 y morteros M-19 es el estándar B para el mortero M224. Cuando se dispara desde el mortero M224, se logran mayores rangos de los que figuran en las tablas de tiro de M2 y M19.

-Alto explosivo: M49.
-Fósforo blanco: M302.
-Lumínica: M83 y M721.
-De formación y práctica: M50.

Haga clic aquí para obtener más información.


ORGANIZACIÓN
EE.UU. secciones del Ejército de la luz de mortero compuesto de dos escuadrones, cada uno compuesto por un mortero y su tripulación.

El equipo llevado por la sección de la sección de mortero permite realizar todas las funciones de un equipo de fuego indirecto. miembros de la Sección están armados para defenderse con fusiles M16 (sargento de sección y jefe de escuadra) o pistolas (artilleros y los portadores de municiones). Cada equipo está equipado con un mortero M224 completa (placas de base, el cañón, bípode, la vista, y con el objetivo está en juego), equipos de control de incendios (binoculares, M2 brújula, computadora balística mortero, y tabla de trazado), y un teléfono AT-1. El sargento de sección tiene un dispositivo de disparo y una radio.


La escuadra ó sección de mortero se compone de tres soldados. Cada miembro del equipo se cruza capacitado para realizar todas las tareas involucradas en disparar el mortero. Las posiciones y funciones principales son las siguientes:

El jefe de la escuadra está en condiciones de controlar mejor el equipo de mortero. Él se coloca a la derecha del mortero, frente al barril. También es el FDC (centro de dirección de fuego).

El artillero está en el lado izquierdo del mortero en el que puede manipular la vista, elevando las manijas de corrección, y el recorrido de la rueda de montaje. Él pone los datos de tiro en la mira y establece el mortero para la desviación y la elevación. Asistida por el jefe de escuadra (o al portador de municiones), que hace grandes cambios de la desviación al cambiar el conjunto de bípode.

El portador de municiones en la parte trasera derecha del mortero. Se prepara la munición y ayuda al artillero en el cambio y la carga del mortero. El frotis del cañón cada 10 rondas o después de cada final de la misión.

En el ataque o el movimiento de contacto, la placa base M7 más grande pueden ser dejados en la ubicación de inicio del avance y adelantada más tarde. La placa base M8 más pequeña es más ligera por 11 libras, lo que permite a la tripulación para realizar tres rondas más para cada mortero. Si un equipo de mortero se une a un pelotón de la realización de una patrulla de combate, el líder puede optar por realizar sólo el cañón de mortero y la placa base M8. Este es el más ligero posible combinación, que pesa sólo 18 libras. El mortero se dispara de forma directa y de modo manual.



TIRO
La sección de mortero de 60 mm puede disparar rápidamente grandes cantidades de municiones. El M224 puede disparar 120 rondas en cuatro minutos - una tripulación de tres hombres pueden tener 15 a 20 rondas en el aire antes de que la primera ronda impacte en el suelo. El alto índice de tiros se debe a la simplicidad del mortero y su munición ligera. Las aletas de refrigeración en la base del mortero permitirá la alta tasa de fuego que se mantiene durante largos períodos.

Anteriormente, los equipos de mortero, trataban de producir y mantener una alta tasa de fuego, han utilizado el método de carga de dos hombres. Este método no debe usarse, dado que aumenta las posibilidades de la doble carga del mortero y causando un agujero en la detonación prematura. Un cargador solo puede disparar casi tan rápido con menos posibilidades de doble carga. Si se requiere una alta tasa de fuego y las municiones están disponibles, el líder puede ayudar al portador de municiones en la preparación de las rondas. Con la práctica, se puede establecer un buen flujo de disparo.
