SAM Naval: SA-N-6 Grumble / S-300 Rif (URSS/Rusia)

Misil de defensa aérea naval SA-N-6 Grumble / S-300 * Rif


 Haga clic debajo para ver la nota extendida

Alcance efectivo máximo, km:
  • a altitudes de 2 kilómetros hasta el techo de los aviones de combate: 90 km
  • a una altura de 25 metros y menores: 25 km

Alcance de compromiso de objetivo mínimo: 7 km
Velocidad máxima de objetivos aerodinámicos: 4200 km/h
Cantidad de blancos: 6
Número de misiles dirigidos de forma simultánea: 12
Índice del fuego por arma, disparos / min: 1 misil cada 3 segundos
Radares:
  • Radar de adquisición del objetivo MR-750, operando en banda D / E, alcance de 300 km.
  • Radar de adquisición de blancos Top Pair , banda C / D, alcance de 200 km.
  • Radar de seguimiento objetivo 3R41 Volna Top Dome, en bandas I / J, alcance de 100 km.
Ojiva estándar: 133 kg (293 libras).
Impulsor: cohete de combustible sólido.
Capacidad operativa inicial: 1984. Superficie: 25 m (82 pies).

También conocido como: SA-N-6; Fort; 3M41; S-300F; Grumble; Rif; 5V55RM.
Ubicación: Moscú, Federación Rusa.
Altura: 7,25 m (23,78 pies).
Apogeo: 25 km (15 millas).


El sistema de protección de Defensa Aérea (DA) de Fuerza de Tareas RIF está diseñado para proteger una formación naval contra ataques aéreos y destruir objetivos en tierra. La misión principal del sistema es destruir barcos portadores de misiles antibuque / anti-radar y buques de contramedidas electrónicas a larga distancia más allá de los barcos de zona de autodefensa de la formación, así como participar en el rechazo de las redadas masivas aéreos hostiles más allá de la línea de defensa aérea de corto alcance.

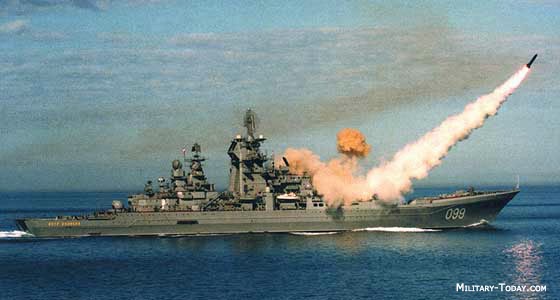

Crucero clase Kirov disparando un SA-N-6

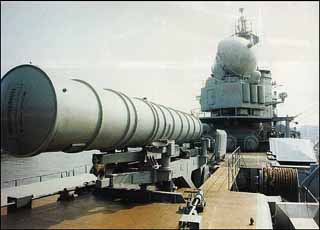

Incluye el sub-sistema de control de proceso, la pantalla y el intercambio de información con otros sistemas de la nave, lanzador bajo cubierta del tipo de tambor para almacenar y disparar misiles de DA, los misiles de DA en su envase-lanzador, y el equipo de mantenimiento en tierra conjunto. El sistema de misiles RIF se puede instalar en los buques de guerra con el desplazamiento de 8.000 a 10.000 toneladas.

El desarrollo comenzó en 1969 de un misil común-tierra-aire, con 75 kilómetros de alcance para la PVO (denominado S-300PMU) y el VMF (Rif). BV Bunkin en NPO Almaz fueron los responsables del desarrollo del sistema de las fuerzas de OPVs y terrestres, y VA Bukatov en NPO Altair fue responsable del desarrollo del sistema para la Marina. Ambos usarían el misil 5V55R siendo desarrollado por Grushin. El sistema naval Rif (Fort) de la Armada utiliza la versión 5V55RM del misil, desarrollado por MKB Fakel. Esto difiere de la versión de la tierra 5V55R sólo en detalles del contenedor de lanzamiento.

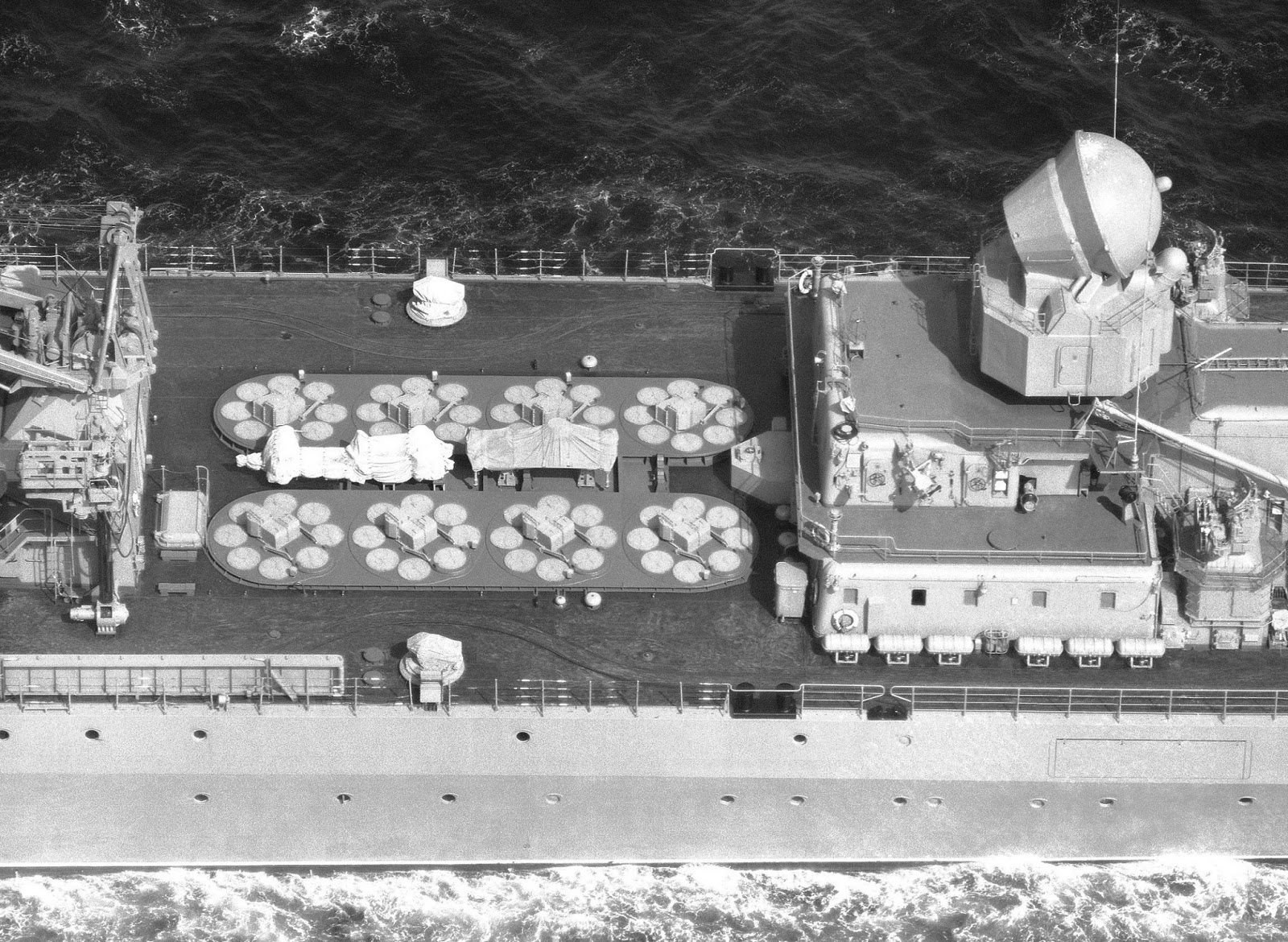

Un Kirov inmensamente protegido por 64 celdas listas para disparar su salva completa de SA-N-6 a 90km en poco más de 3 minutos

Rif es capaz de atacar seis blancos simultáneamente, siendo el primer misiles tierra-aire multiobjetivos desarrollado en la URSS. El sistema utiliza un radar de disposición en fase de usos múltiples, que también proporcionó el haz de iluminación de los misiles guiados por radar semi-activo para dirección del objetivo. El sistema utiliza un ordenador electrónico, capaz de seguimiento de seis blancos simultáneamente y guiado de dos cohetes a cada objetivo al mismo tiempo. Los misiles fueron comando guiado hasta cerca del objetivo, cuando sus sistemas de guiado semi-activos a bordo se hacen cargo. El misil tierra-aire Rif se desplegó por primera vez en los cruceros Tipo 1144 y 1164 a partir de 1984.



Operatividad

El S-300F Fort (designación OTAN: SA-N-6 del queja) es una variante naval de la base en tierra S-300P. En consecuencia, el S-300F sólo ha limitado la capacidad de defensa de misiles balísticos adecuados sólo para la interceptación de fase terminal. Dispara el misil 5V55RM con un rango de 90 kilómetros.



El S-300F se llevaba inicialmente los tres primeros cruceros de misiles de propulsión nuclear Proyecto 1144 Orlan (nombre en clave de la OTAN: clase Kirov) y los cuatro cruceros de propulsión convencional Proyecto 1164 Atlant (OTAN nombre en clave: clase Slava) (el cuarto crucero Ukrayina, sin embargo, no se completó y se mantuvo en Ucrania). A partir de 1977, el sistema fue probado en Azov, el único crucero del Proyecto 1134BE Berkut (nombre en clave de la OTAN: Clase Kara). Se aceptó al servicio en 1984.



En la actualidad, dos cruceros clase Kirov equipados con el S-300F se suspendido su actividad y el tercero, Petr Veliky, se rearmaron con el S-300F a continuación conocido como el S-300FM Fort-M. Ahora está equipado con S-300F Fort (48 misiles) y S-300 FM Fort-M (46 misiles) con un alcance de hasta 200 kilómetros.

La versión de exportación del sistema S-300F Fort se conoce como el sistema de Rif.

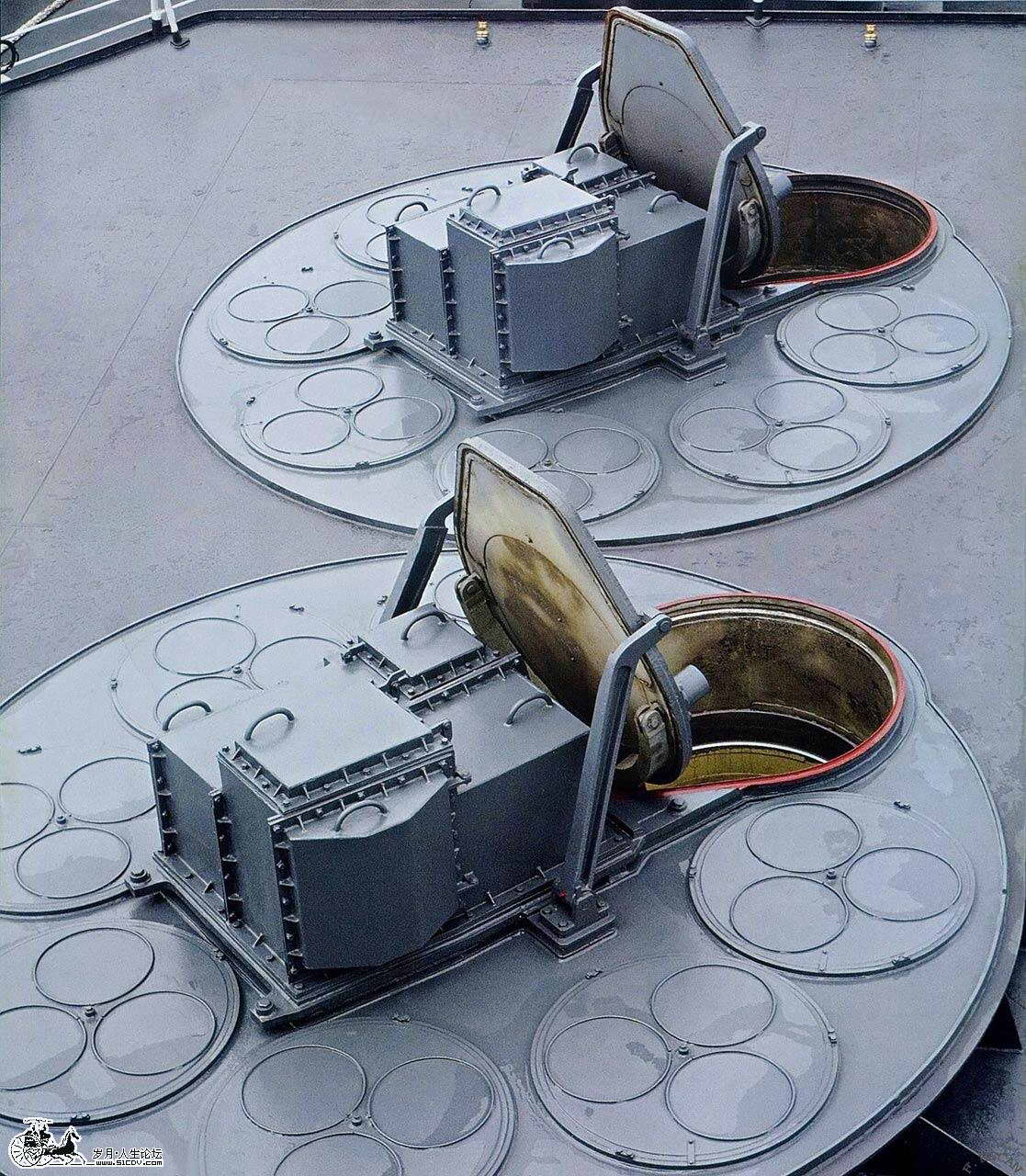

Lanzadores de SA-N-6 en la cubierta del Mariscal Ustinov.
