SSK: Tipo 039G/G1 Clase Song (China)

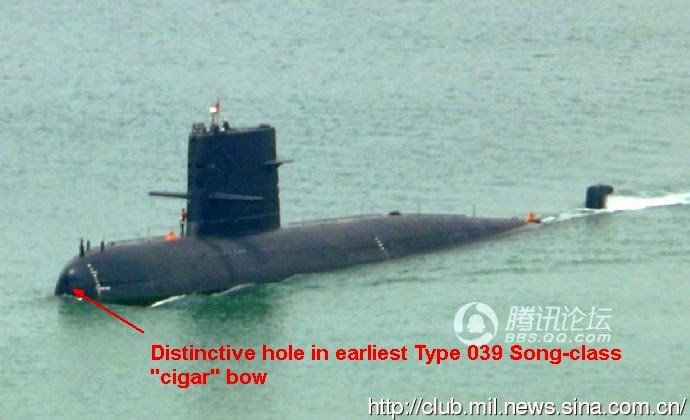

Submarino diesel-eléctrico Tipo 039G/G1 (clase Song)



 Haga clic debajo para ver la nota extendida

El Tipo 039 (designación OTAN: clase Song) es el submarino diesel-eléctrico, diseñado por el Instituto de Desarrollo y Diseño de Buques Wuhan (ex- Instituto 701) para la Armada del EPL (PLAN). La construcción del submarino fue llevada a cabo porWuhan Shipbuilding Industry Company (también conocido como Astillero Wuchang ó Fábrica 438) en Wuhan, provincia de Hubei y Astillero Jiangnan Group Corporation en Shanghai. Por lo menos 16 cascos han sido entregados a la Marina del EPL desde 1994.

El primero de su clase de los submarinos No.320 del Tipo 039 fue lanzado el 25 de mayo de 1994 en el Astillero Wuchang, y comenzó las pruebas de mar en agosto de 1995. Sin embargo, el submarino no fue plenamente operativo hasta que, debido a graves defectos de diseño, incluyendo el desempeño insatisfactorio bajo el agua y el nivel de ruido de 1999. Después de un trabajo importante de rediseño, una modificación de la variante Tipo 039G (No.321) se incorporó al servicio en abril de 2001, seguido por el segundo (No.322) en diciembre de 2001 y el tercero (No.323) en noviembre de 2003.

En 2004, el Astillero Wuchang comenzó a construir una variante mejorada conocida como Tipo 039G1. Al mismo tiempo, el Astillero Jiangnan con sede en Shanghai también comenzó a construir el submarino Tipo 039G1, lo que indica que el diseño del submarino se ha finalizado y ha comenzado la producción en serie. Desde entonces, un total de 12 barcos (No.324 ~ No.326, No.318 No.313 ~, ~ No.327 No.329) se han construido.

Diseño


Tipo 039G1 (Internet chino)

El Tipo 039 fue diseñado para la guerra antisubmarina (ASW) y la guerra anti-superficie (ASuW) con misiles antibuque y torpedos lanzados desde submarinos. El submarino es capaz también de funciones de reconocimiento, minado marino y patrulla. El propio submarino es una mezcla de tecnologías chinas y occidentales, y representa un importante paso adelante en el diseño de submarinos convencionales de China.

En comparación con los submarinos anteriores fabricado en China, el Tipo 039 tiene un perfil más hidrodinámicamente elegante. Para reducir la firma acústica del submarino, el principal motor está equipado con una amortiguación de golpes, y el casco está cubierto por baldosas de goma de protección anti-sonar similar a los utilizados en Rusia en la clase Kilo. El submarino tiene un par de aletas hidroplanos montado, timones de cuatro, y una sola hélice asimétrica de gran tamaño.

La primer variante básica y único submarino Tipo 039 tiene una aleta de órdenes de maniobra escalonada, con el puente de un paso inferior a la parte de la aleta que contiene los mástiles. Este diseño se informó que han afectado el desempeño del submarino bajo el agua y el nivel de ruido, y fue reemplazado por una forma diferente, sin corte en los Tipo 039s posteriores.

Armamento


Tipo 039G (Internet chino)

El Tipo 039 está equipado con seis tubos de torpedos de 533 mm de proa, que puede ser utilizado para disparar misiles antibuque y torpedos lanzados desde submarinos (ASHM). El Tipo 039 está equipado con el torpedo antisubmarino Yu-3 de propulsión eléctrica, de guiado acústico y el torpedo antibuque Yu-4 (copia rusa del SAET-50/60) de propulsión eléctrica, y guiado acústico pasivo (velocidad: 30 nudos, alcance de 6 km). La nueva generación de torpedos antisubmarinos Yu-6 guiado por cable y un modelo desconocido de guiado por estela antibuque pueden también haber sido equipado por el Tipo 039.

El submarino también puede llevar a 4 ~ 6 ASHM YJ-82, que se lanzan dentro de los contenedores en forma de cilindro y lanzado desde los tubos de torpedos. El misil se acerca a la zona objetivo en el modo rozaolas usando navegación inercial y autoguiado de radar activo hacia el blanco. El misil viaja a velocidades superiores a Mach 0.9, y tiene un alcance de 40 ~ 80 kilómetros. El YJ-82 tiene una cabeza explosiva de 165KG SE con espoleta de impacto de proximidad con retardo temporal.

El submarino lleva 18 torpedos o contenedores ASHM, con 6 de los tubos de lanzamiento y 12 en los bastidores de armas. Como alternativa, el submarino puede llevar 24 ~ 36 minas marinas.

Equipo de sensores


La vista en el interior del centro del Tipo 039G1 de información de combate (de Internet chino)

El Tipo 039 despliega un conjunto submarino autóctono desarrollado que consiste en una matriz de sensores de activo / pasivo montado en arco, un arreglo de matriz de alcance e intercepción pasiva H/SQG-04, y dos conjuntos de flanqueo pasiva.

El nuevo sonar de frecuencia media diseñado para la búsqueda activa y pasiva y el ataque digital montado en arco, se dice que es basado en un diseño francés Thomson-CSF, y es capaz de seguir de cuatro a 12 blancos simultáneamente. Las funciones adicionales de la matriz de sonar incluyen la comunicación bajo el agua y la alerta para aproximación de torpedos.

La matriz pasiva de baja frecuencia montada en el flanco se cree que también se basa en la tecnología francesa Thomson-CSF. Se puede realizar un seguimiento de hasta 4 blancos simultáneamente a una distancia máxima de 30 km.

Tiene un radar de banda I para el propósito de búsqueda de superficie. La suite SRW209 de guerra electrónica consiste en medidas de apoyo electrónico (ESM), receptor de alerta radar y buscador de dirección de radio.

Además, el submarino está equipado con un sistema de datos de combate indígena capaz de rastrear varios objetivos, evaluación de amenazas, vigilancia, y navegación.

Propulsiones

El Tipo 039 es impulsado por tres motores diesel MTU 16V396SE84 alemanes. La gran hélice asimétrica sesgada de siete hoja del submarino ayuda a reducir aún más el nivel de ruido.

Última actualización: 14 de enero 2009

Sinodefence
