WVRAAM: PL-5 (China)



Misil aire-aire de corto alcance PiLi-5 (China)


 Haga clic debajo para ver la nota extendida

Los misiles aire-aire de corto alcance (SRAAM) PiLi-5 (PL-5) fueron desarrollado por Luoyang basado en la Academia China de Misiles Aire-Aire y fabricado por la Fábrica de Maquinaria Hanzhong Nanfeng (Fábrica 202). El misil ha sido el SRAAM estándar para la Fuerza Aérea del EPL y la Aviación Naval del EPL, portado por una serie de aviones de combate y ataque a tierra. El PL-5 se cree que es comparable a los AIM-9G Sidewinder de los EE.UU. en el rendimiento general, pero carece de la capacidad de ataque de todos los aspectos se encuentran en la tercera generación SRAAMs como PL-8 y PL-9.

Programa
El Instituto 607 (ahora la Academia China de Misiles Aire-Aire) inició el proyecto del SRAAM PL-5 en abril de 1966, con dos variantes que se desarrollan en paralelo: el PL-5A guiado por radar semi-activo y el PL-5B guiado por IR. El programa avanzó poco a lo largo de los años 1960 y 1970, debido tanto a las dificultades técnicas y la agitación de la "Revolución Cultural". Como resultado, el misil no se completó hasta la década de 1980.

La primera prueba en vivo de guiado por radar semi-activo del PL-5A se llevó a cabo en agosto de 1982, pero el desarrollo fue cancelado posteriormente en 1983 como resultado de los recortes presupuestarios en los programas de defensa. El PL-5B guiado por IR sobrevivió y fue certificado por último para la finalización del diseño en septiembre de 1986. El misil entró en servicio con el EPL en la década de 1980 para sustituir al veterano SRAAM PL-2. El Instituto 607 continuó mejorando el misil mejorado mediante la introducción de la PL-5C (lo cual es comparable con el AIM-9H y L) y PL-5E en la década de 1990.




Al igual que su predecesor PL-2, la PL-5 también se basó en el ruso K-13 (AA-2 Atoll) la tecnología de buscador por infrarrojos, con un motor de cohete autóctonamente desarrollada en China. El misil ofrece un muy limitada capacidad de disparo fuera de la eje de puntería, y sólo es capaz de atacar por la cola. Sin embargo, el PL-5E mejorado se afirma que poseen capacidad de ataque desde todos los aspectos, con mucho mayor capacidad de disparo fuera del eje de puntería. Aparte de estar en servicio con la Fuerza Aérea y Fuerza Aérea de la Armada del Ejército de Liberación Popular, la PL-5 ha sido exportado a varios países de Asia y África.

Diseño

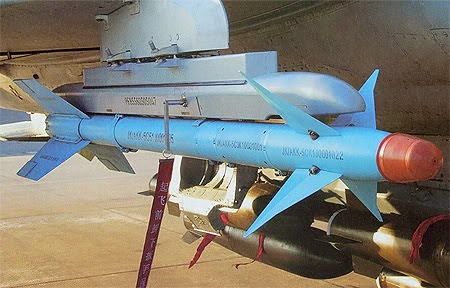

El PL-5 es casi idéntico a los AIM-9G Sidewinder de EE.UU. en apariencia, con cuatro superficies de control canard situado cerca de la nariz de los misiles, y cuatro grandes aletas estabilización en la cola. El misil cuenta con un buscador IR, una espoleta IR o RF, la sección de cabeza HE, motor cohete, y un mecanismo de control. La mejora característica del PL-5E es que posee un doble delta recortado las superficies de control frontal similar al AIM-9P.



Dirección

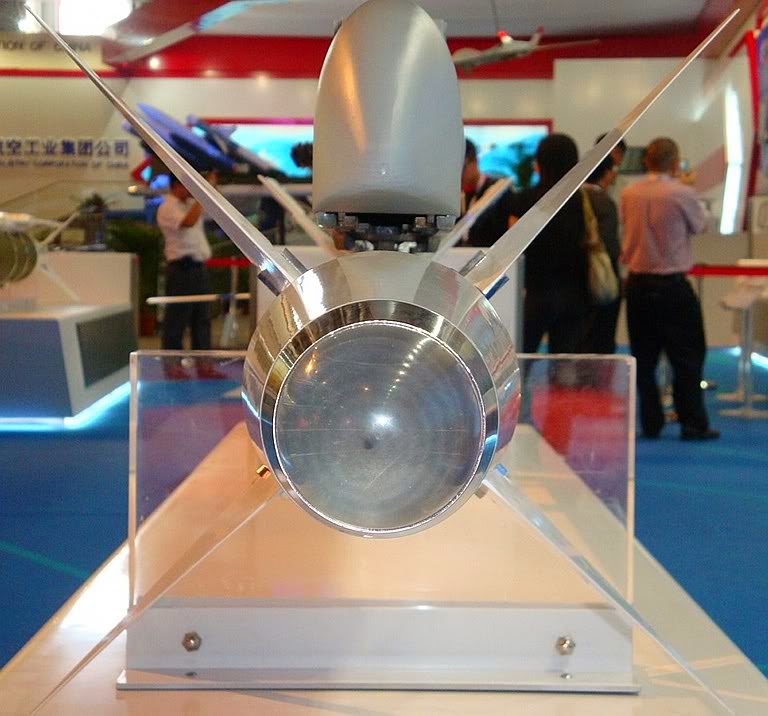

El PL-5 utiliza un buscador de indígenas infrarrojos desarrollado a partir del ruso R-13 la tecnología. El buscador es enfriado con aire para proporcionar alta sensibilidad de detección y la resistencia a las radiaciones de fondo, como el sol. Sin embargo, el misil no puede ser lanzado cuando el Sol está dentro de los 16 grados de la focalización de puntería de los misiles las condiciones climáticas normales. Las primeras variantes, tales como PL-5B y PL-5C sólo tiene la capacidad de atacar a la cola, mientras que la mejora de la PL-5E puede atacar objetivos en cualquier aspecto.

Cabeza de combate
El PL-5 puede ser equipado con dos tipos de cabeza: la ojiva de fragmentación explosión con un puerto de infrarrojos (IR) la proximidad de fusibles, y la cabeza con una barra de ampliación de radio-frecuencia (RF) de proximidad fusible. Los dos tipos de cabeza se pueden intercambiar fácilmente. El radio máximo explosión efectiva de la cabeza es de 10m.

Especificaciones


El más reciente PL-5E es un intento de mejorar aún las performances la de serie AIM-9L/M, usando buscador all aspect, canards doble delta al estilo AIM-9L, una capacidad fuera de la línea de mira (off-boresight) de 40 grados, y capacidad de maniobra de 40G.



Actualmente podría estar en servicio en Latinoamérica en los K-8 proporcionados a Venezuela.

Sinodefence
