ATGM: Spike israelí

Sistema Gill/Spike



Haga clic debajo para ver la nota extendida

La Rafael basada en Haifa, Israel, manufactura la familia de armas anti-tanque Spike. Las armas son misiles antitanque de peso ligero del modo dispara-y-olvida y usan tecnologías electro-ópticas y fibra-óptica. Los sistemas son usados por soldados de infantería, fuerzas especiales de reacción rápida, fuerzas terrestres y tripulaciones de helicóptero.




 La familia Spike incluye a los misiles Gill y los Spike y está actualmente en producción y en servicio con las Israel Defence Force y con las Fuerzas Armadas de Singapur. En Noviembre 1998, Rafael firmó un acuerdo cooperación con EuroSpike (STN ATLAS, Diehl y Rheinmetall) para mercadear, producir, vender y mantener los sistemas antiblindaje de Rafael, incluyendo el Gill y los Spike en ciertos mercados europeos. Rafael tienen también firmado un acuerdo con MBDA (anteriormente Matra BAe Dynamics) para responder al mercado británico y algunos otros mercados europeos y de ultramar.

En Mayo de 2000, el ejército finlandés seleccionó una versión del sistema Spike, el Spike 2.5, para cumplir su requerimiento para un sistema de misil antitanque de medio-alcance. La STN Atlas producirá los lanzadores, Diehl la munición y Rheinmetall la cabeza de guerra.

En Agosto de 2001, el Ministerio de Defensa holandés ordenó the Gill misil sistema para reemplazar al misil Dragon del ejército y Marine Corps de Holanda. Rafael es el principal contratista, con STN Atlas, Diehl y Thales Nederland (anteriormente Signaal) los mayores subcontratistas.
La UK Defence Procurement Agency ha comprado un número de sistemas de misil Spike para ensayos y tiene efectuada una invitación al Tender (ITT) para MBDA y para el Javelin Joint Venture para los sistemas Javelin, para el requerimiento de sistemas de armas guiadas antitanques para fuerzas ligeras (LFATGWS). Una decisión de selección se espera en 2002.
En Julio de 2002, Polonia seleccionó al sistema de misil con entregas planeadas para comenzar en 2003. La producción local por ZM Mesko se espera que forme parte de los términos del contrato.

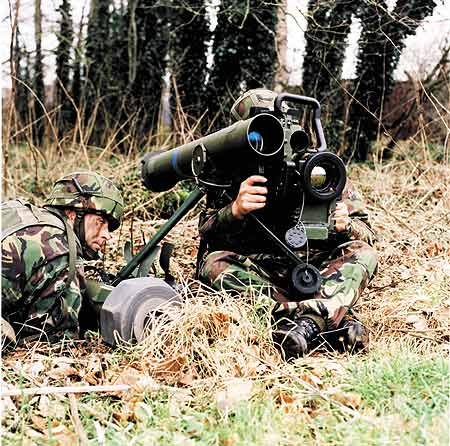

Spike en pruebas en el British Army





Sistema



La Unidad de Mando Termal de Lanzamiento de la Unidad de mando de lanzamiento termal del Spike (CLU).

El Gill y el Spike tienen el mismo puesto de disparo. El puesto de disparo consiste de la unidad de mando del lanzamiento (Command Lanzamiento Unit - CLU), el representador termal y un trípode. El Gill, la versión de más corto alcance, es un sistema de misil antiblindaje portable del tipo dispara y olvida con un alcance hasta los 2.5 kilometres. El Gill usa un buscador con dispositivo de carga acoplada (CCD) para uso de día ó un buscador de representación infrarroja infrarroja (IIR) para uso de día y de noche. El Gill puede volar con una trayectoria balística permitiéndole a la cabeza de guerra tandem golpear al blanco en el punto más vulnerable. El Spike es un sistema de armas portable antiblindaje con un alcance hasta los 4 kilometres, el cual puede ser operado en el modo dispara-and-olvida y en modo dispara, observe y actualizar para operaciones non-line-of-sight (NLOS) usando el enlace de datos de fibra óptica. Un soldado puede cargar dos misiles en una mochila y el peso total del sistema es de 26 kg.


La unidad de mira termal usada con el sistema SPIKE.


Operación

El sistema está hecho para estar listo para disparar en menos de 30 segundos. El soldado adquiere el blanco y fija la cruz de la mira en el punto de mira punto sobre el blanco usando tanto la mira de día con una magnificación de 10 veces y 5 grados de vista del campo ó ajusta el representador termal para mira nocturna con vistas más amplias o angostas.

El soldado activa el misil, fija el buscador sobre el blanco y aprieta el botón de Disparo para el lanzamiento del misil. el misil automáticamente se impulsa hacia el blanco sin ninguna interacción adicional y esta capacidad dispara y olvida le permite al soldado la opción de relocalizarse a una nueva posición de disparo ó recargar inmediatamente para el próximo ataque. La recarga toma menos de 15 segundos.

Después lanzamiento el misil sigue una trayectoria balística y a medida que se aproxima al blanco hace un picado para impactarlo. La trayectoria balística y la cabeza de guerra tandem de alto explosivo permite al misil penetrar tanques equipado con blindaje reactivo explosivo (ERA).


Misil



El misil tiene cuatro aletas rectangulares para control aerodinámico en la parte trasera, y cuatro alas justo a medio camino desde nariz a la cola en la longitud del cuerpo. Se despliegan cuando el misil deja la cápsula de lanzamiento.

El sistema guiado en la nariz del misil Gill-Spike comprende una dispositivo de carga acoplada (charge coupled device - CCD) y buscador de representación infrarroja (Imaging Infra-Red - IIR). La representación infrarroja provee más alta sensibilidad y mejorado termal background rechazo características para operación todotiempo de día y noche. Gill tiene un alcance hasta los 2,500 metros.

Entrenamiento

El programa de entrenamiento Gill-Spike incluye la identificación y adquisición del blanco, la fijación del misil y puesto de observación de lanzamiento. El sistema Gill-Spike tiene dos simuladores para entrenamiento individual. El Outdoor Simulator entrena soldados, usando blancos reales, hasta el punto de lanzamiento del misil . El Indoor Trainer también entrena soldados hasta el punto de lanzamiento del misil y durante vuelo del misil usando el enlace de datos de fibra óptica.




La Familia de Misiles Spike


La familia Spike consiste de misiles apropiados para diversas plataformas, múltiples alcances y una variedad de blancos. Los misiles en esta familia tienen sofisticado sensores electro-ópticos CCD ó IR para operación día y noche y en adversas condiciones de clima y una cabeza de guerra tandem. Su trayectoria balística trayectorias les permite a la cabeza de guerra golpear al blanco en su punto más vulnerable con puntual precisión. Todos los miembros de la familia Spike tienen un bajo costo de ciclo de vida, debido a la alta confiabilidad y operacional, logístico apoyo y producción comunalidad entre miembros.

Designación
Alcance máximo
Aplicación
SPIKE-SR
800m
Infantería
SPIKE-MR (Gill)
2,500m
Infantería y Fuerzas Especiales
SPIKE-LR (Spike)
4,000m
Infantería, Vehículos de combate ligeros
8,000m
Infantería, LCV, Helicópteros



SPIKE-SR Arma antitanque de corto alcance


El SPIKE-SR es sistema de misil guiados de bajo costo, capacidad dispara y olvida, ergoportable y corto alcance, que es altamente letal contra varios blancos.

Características:

  • Alcance: 50 - 800 metros
  • Disparo y Olvida
  • Operación desde espacios confinados
  • Cabeza de guerra de dos etapas
  • Fácil fijación de blanco
  • Sistema de peso ligero (9kg)
  • Libre de Mantenimiento

SPIKE-MR (Gill) Arma antitanque de alcance medio



El SPIKE-MR es un sistema de misil de peso ligero, transportable por un hombre, dispara y olvida, multipropósito con un alcance de hasta los 2,500 metros. Su modo operacional Dispara y Olvida garantiza máxima sobrevivencia al artillero y alta probabilidad de acierto. El SPIKE-MR tiene un modo de operación opcional Dispara, Observa y Actualiza para el moderno y multifacético campo de batalla.
El "Gil" es un misil personal, de tercera generación, "dispara y olvida. El "Gil" es capaz recibir datos posteriores a su lanzamiento, y es capaz de alternar blancos mientras está en vuelo.

El "Gil" es uno de los más avanzado misiles en el mundo, y fue desarrollado por la industria de armas Rafael en cooperación con las IDF durante los 1990's.

El advenimiento del "Gil" revolucionó a la industria de armas israelí, así como las IDF habían previamente confiado en los misiles antitanque "Orev" y "Gavnoni". Actualmente, las IDF basan su capacidades antitanque primariamente en el tipo de misiles antitanque "Gil".


Detalles Técnicos

1) Versatilidad: el misil puede ser adaptado para plataformas navales, aéreas, y terrestres.
2) Alcance: Alcance de 4 km.
3) Buscador de cabeza de guerra: La cabeza de guerra es electro-óptica (TV) y permite rastrear así como también la adquisición puntual de blancos. Aparte, el sistema de comunicaciones de fibra óptica del "Gil" le permite la recolección de datos inteligencia vitales, la capacidad para buscar blancos ocultos, y prevenir disparar contra blancos cuales tienen que ser previamente destruido.
4) Capacidad todo clima: el misil opera en condiciones todotiempo y en escenarios nocturnos. La capacidad del "Gil" para operar en anteriormente mencionadas condiciones representa un significativo avance tecnológico.
5) La (doble) cabeza de guerra en tandem: La cabeza de guerra doble en tandem permite una penetración incrementada, especialmente contra blindaje reactivo, y permite a la segunda cabeza de guerra penetrar al blanco.
6) Capacidad Disparo y Olvida : Guiado de blanco automático.
7) Capacidades de disparo y óptica: Esto incluye la capacidad de actualizar blanco información y cambiar entre blancos durante un vuelo.
8 ) Trayectoria de asalto vertical.
9) Comunicación por fibra óptica.
10) Peso ligero: Cada soldado de infantería puede cargar hasta dos misiles en su espalda.



Alcance efectivo
200 - 2,500 metros
Peso
Misil en tubo
13 kg
Puesto de disparo
9 kg
Batería
1 kg
Trípode
3 kg
Peso total del sistema
26 kg
Operación
Dispara y olvida
Dispara, Observa & Actualiza (opcional)
Buscador
Electro Optical (CCD, IR o Dual CCD/IIR)
Vida de la munición
20 años
Munición de madera
10 años libre de mantenimiento
Listo para disparar
menos de 30 segundos
Tiempo de recarga
menos de 15 segundos


SPIKE-LR (Spike/Gill) Arma antitanque



El SPIKE-LR es un sistema de misil de peso ligero, multipropósito, capacidad "Disparo y Olvida" y "Dispara, Observa y Actualiza", con un alcance de hasta los 4,000 metros. Un buscador de última generación y comunicación por enlace de fibra óptica datos provee al SPIKE-LR con la capacidad única para:

  • Actualizar ó alternar blancos después lanzamiento
  • Alcanzar en inteligencia tiempo real e identificar amigos ó enemigos
  • Realizar evaluación de daños en batalla
  • Obtener alcance extendido y precisión puntual
  • Minimiza los daños colaterales
  • El "Gil" es un misil "dispara y olvida", personal, de tercera generación. El "Gil" es capaz de recibir datos posterior a su lanzamiento, y es capaz de cambiar de blancos mientras está en vuelo.
  • El "Gil" es uno de los más avanzados misiles en el mundo, y fue desarrollado por la industria de armas Rafael en cooperación con las IDF durante los 1990's.
El advenimiento del "Gil" revolucionó industria de armas israelí, dado que las IDF habían previamente confiado en los misiles antitanque "Orev" y "Gavnoni". Actualmente, las IDF basan su capacidades antitanque primariamente en los misiles antitanque tipo "Gil".

El misil:
Así como el buscador de guiado dispara y olvida, el misil Spike está equipado con un sistema de guiado de enlace de datos de fibra óptica el cual envía comandos al misil desde el sistema lanzador y recibe, en el campo de visión del artillero, imágenes desde el buscador. El artillero puede actualizar su mira punto mientras el misil es en vuelo usando el enlace de fibra óptica. El artillero mantiene siempre el rastreo. El sistema Spike puede trabajar en modo non line-of-sight (NLOS) permitiendo al artillero para operar desde una posición cubierta. Spike el cual puede ser instalado en una amplia gama de plataformas puede ser usada para enfrentar tanques, vehículos blindados, refugios endurecidos y blancos lentos volando a baja altura tales como helicópteros.


Detalles Técnicos

1) Versatilidad: el misil puede ser adaptado para plataformas navales, aéreas, y terrestres.
2) Alcance: Alcance de 4 km.
3) Buscador de cabeza de guerra: La cabeza de guerra es electro-óptica (TV) y permite rastrear así como también la adquisición puntual de blancos. Aparte, el sistema de comunicaciones de fibra óptica del "Gil" le permite la recolección de datos inteligencia vitales, la capacidad para buscar blancos ocultos, y prevenir disparar contra blancos cuales tienen que ser previamente destruido.
4) Capacidad todo clima: el misil opera en condiciones todotiempo y en escenarios nocturnos. La capacidad del "Gil" para operar en anteriormente mencionadas condiciones representa un significativo avance tecnológico.
5) La (doble) cabeza de guerra en tandem: La cabeza de guerra doble en tandem permite una penetración incrementada, especialmente contra blindaje reactivo, y permite a la segunda cabeza de guerra penetrar al blanco.
6) Capacidad Disparo y Olvida : Guiado de blanco automático.
7) Capacidades de disparo y óptica: Esto incluye la capacidad de actualizar blanco información y cambiar entre blancos durante un vuelo.
8 ) Trayectoria de asalto vertical.
9) Comunicación por fibra óptica.
10) Peso ligero: Cada soldado de infantería puede cargar hasta dos misiles en su espalda.







Datos extraidos de Israeli-Weapons (c)

Traducción: EMcL (2006)
