Furtividad: La furtividad en la guerra terrestre

La furtividad en el combate terrestre


Haga clic debajo para ver la nota extendida

La guerra terrestre es diferente de la guerra aérea en lo que se refiere la furtividad. Mientras una aeronave furtiva intenta protegerse principalmente de los radares, las tropas y plataformas terrestres se preocupan más con la firma visual, sonora y térmica. Los radares que amenazas plataformas terrestres son radares de búsqueda de blancos móviles (MTI) como el JSTAR, radares de imagen SAR y algunos misiles guiados por radar como el Brimstone británico.

El equivalente de las técnicas de forma y materiales absorbentes de radar de las aeronaves furtivas son las técnicas S y M (Shape, Surface, Shine, Silhouette, Shadow, Spacing and Movement) de las tropas terrestres. No hace mucho sentido intentar esconder la firma radar de un blanco fijo como una base aérea y basta dejar un blindado parado para no ser detectado por un radar MTI.

Las tácticas de las aeronaves furtivas también tiene sus equivalentes en la guerra terrestre a través de las técnicas CCD (camouflage concealment deception - camuflaje, ocultación y despiste). Las técnicas CCD tiene el objetivo de disminuir la probabilidad de detección por el enemigo. La mayoría de las técnicas es barata y simple de implementar, siendo muy útil para defensa o como medida contra enemigo más fuerte. Las técnicas son complementarias con el ocultar la presencia, fundir con el fondo, entorpecer la identificación, alterar la forma y contorno o característica y usar blancos falsos como cebo.

Las técnicas furtivas terrestres también siguen los principios de la cadena de destrucción (Kill Chain) formada por la detección, acompañamiento, identificación y ataque. Un soldado debe evitar ser detectado por el enemigo, si no conseguir debe evitar ser acompañado, también debe evitar ser identificado y si de no ser correcto debe sobrevivir al ataque.

La disciplina de luz, ruido, movimiento y uso de camuflaje son las principales armas para evitar detección. La dispersión es de uso frecuente para evitar la destrucción de varias unidades de una sólo vez en caso de ataque, principalmente de artillería.



Una arma disparando emite varias firma y estas emisiones alteran el medio. La luz, brillo, humo, temperatura y sonido son indeseables como este cañón sin reculo de 106mm. El F/A-22 usa la furtividad para aproximarse del blanco y disparar. Después huye por perder la furtividad durante el ataque. Son tácticas para aumentar la supervivencia como las tácticas y de fuego y movimiento de las tropas terrestre.

El Armbrust es uno lanzacohetes/ furtivo que emite poco ruido, brillo, humo y sonido. Pólvora sin humo, supresor de sonido y brillo son otros ejemplos de técnicas que hacen la arma furtiva.


El filósofo chino Sun Tzu ya decía hace 1500 años atrás que todas las guerras eran basadas en el engaño. Como ejemplos tenemos las trampas de Mig en Vietnam u operaciones intensas como la Operación Fortitude en Normandía.

La Operación Barbarroja, invasión alemana de Rusia, fue meticulosamente encubierta con rumores falsos, desinformaciones y operaciones de contra espionaje para que fuera pensada como la invasión de Inglaterra. Cerca de 400 mil tropas fueron movidos en un mes y el ataque aéreo inicial destruyó 1400 aeronaves en un día.

En la operación Fortitute, despistadores fueron colocados en el Paso de Callais, como planeadores, LCUs, camiones, blindados, etc, y fueron realizadas muchas comunicaciones falsas. La invasión de Normandía fue identificada como siendo un ataque de diversión y la reacción tardó.

Los Egipcios condicionaron los israelíes a que crean maniobras en el canal de Suez eran entrenamientos de rutina. Así consiguieron ganar sorpresa en la invasión de 1973. Los israelí reaccionaron y se entrenaron. Los israelíes hicieron el mismo con los Sirios en el vale de Bekka condicionando los operadores de radar de los misiles SAM sirios con vuelos de UAV y aeronaves. El ataque real sólo fue llevado a serio cuando las bombas comenzaron a explotar.

En octubre de 1991, las fuerzas armadas americanas realizaron el ejercicio Joint CCD (JCCD) para medir la efectividad de las técnicas CCD (Camouflage, Concealment, Deception) para aumentar la capacidad de supervivencia de instalaciones en tierra y medios móviles contra aeronaves de ataque tripuladas.

La aeronaves de la USAF y US Navy como F-15Y, F-15, A-6Y, A-10, F-111, F-117 y F/A-18 realizaron 1695 ataques simulados con armas guiadas y de caída libre contra blancos con y sin protección CCD. Las pruebas fueron en Eglin simulando ambiente selvático, en Fallon con ambiente desértico y Volk para subártico. Fueron 11 blancos de cinco categorias: grande lineal (intersección de carretera); grande-medio, aislado (almacén simulando estación naval y almacén de arma en floresta); grande-medio, complejo (aparcamiento de aeronave, HAS y PC en medio a otros edificios similares); pequeño, aislado (lanzador de misiles balístico móvil carretera en floresta, y radar terrestre en floresta), pequeño y complejo (coche de policía de comando y generador).

Las técnicas CCD eran red camuflaje, patrón despistador, superficies falsas, aeronaves y estructuras falsas, obscurecentes, reflectores de radar planos, técnicas de supresión térmicas y uso de materias como lona, agua y pared de aislamiento.

La conclusión fue que las técnicas CCD eran efectivas para aumentar capacidad de supervivencia de los blancos. El número de ataques a los blancos correctos se cayeron del 70% para un 48%. También aumentó el número de ataques abortados. Cuando era usado una cebos, eran atacas en un 27% de las veces. La probabilidad del blanco sobrevivir sin CCD fue de 9-un 38%, aumentado para 42-un 90% con CCD. El error de puntería varió de 2-155m sin CCD y aumentó para 640m con CCD. Las técnicas CCD también disminuyeron la distancia que los tripulantes adquirían y designaban los blancos y alteraba la sincronización de eventos críticos en el ataque.

El DIA (Defense Intelligence Agency) también condujo 13 pruebas de inteligencia de imagen (IMINT) durante el JCCD con intérpretes de imagen de satélite para evaluar su juicio contra blancos usando técnicas CCD. La prueba mostró que el tiempo de evaluación no aumentó, pero el número de blancos falso sí. La dificultad aumenta con fondo complejo, CCD complejo y uso de cebos de alta fidelidad con firma aumentada.

Durante la batalla de Inglaterra en la segunda guerra mundial, los británicos usaron despistadores Starfish que eran instalaciones próximas la ciudad que creaban incendios cuando la ciudad era atacada. El objetivo era desviar los alemanes del blanco principal durante los bombarderos nocturnos.

Despistadores inflables puede ser usados también como blancos en entrenamiento. Un despistador realistas pueden ser inflable, esqueleto con baja fidelidad con lona, forma en poliurenato o plástico, y multiespectral, con firma añade IR y o radar adicional. El realismo de los despistadores depende del tiempo para analizar. Uno caza atacando un blindado ha pocos segundos para observar el blanco y cualquier despistador sirve. Para un analista de imagen, el despistador necesita de mucho realismo como rastro de los vehículos.


Foto de un lanzador de misiles Scud iraquí siendo iluminado por un designador láser para ataque con cazas armados con bombas guiadas a láser. Analice posterior mostró que era un despistador como puede ser percibido por la diferencia en la trasera del lanzador.

La USAF usa el despistador ITT Gilfillan AN/TLQ-32 para proteger los radares de búsqueda AN/TPS-75 contra ataques de misiles anti-radar.

Guerra Blindada

Los blindados usan la furtividad con menos entusiasmo que las aeronaves, y sólo intentan disminuir el peso extra. Excepción es la GIAT francesa que probó la reducción de RCS en los blindados AMX10 RC y AMX30B2 como parte del programa Demonstrateur Furtif Chenille (DFC - demonstrador furtivo de exterior) para probar tecnologías furtivas en blindados. Los kits de supresión de firma usaban material multipespectral en las bandas visible, IR y radar, con paneles dobles en la trasera. La emisión de calor es reducida con aislamiento, doble capa, pintura térmica y mezcla de gases en el extinguidor con aire ambiental. La firma radar fue disminuida con paneles con material RAM, principalmente en la base de la torre, aperturas y transmisión. La firma visual fue reducida con camuflaje simple sin entorpecer otras firmas.

Demostrador AMX-30B2

El blindado Stalker (Bielorussia) de reconocimiento con tecnología furtiva. Los blindados son fuertes candidatos para que usen técnicas CCD por que sean blancos prioritarios. La otra opción es el uso de blindaje extra o protección activa para protección adicional, que son caros o pesados.

La Armscor sudafricana llevó la firma electroóptica para otro nivel. El demonstrador Armoured Technology Demonstrator, basado en el blindado sobre ruedas Ratel, usa pintura de baja emisión con formas y colores para dar un patrón de camuflaje y que también disminuye la temperatura de 40ºC para 28ºC cuando es avistado por un visor térmico.

Israel equipó sus blindados con alfombra de metal. Además de disminuir la firma térmica, la nueva alfombra dura mucho más que las equipadas con tiras de goma y da menos mantenimiento por no necesitas intercambiar las tiras. Por otro lado, la "alfombra" de metal estropea el asfalto y los blindados ya deben estar posicionados en el campo de batalla. Una firma difícil de reducir en los blindados es la firma sonora. Un coche de combate en alta velocidad, hasta un blindado leve como la M-41, hace hasta la tierra temblar.

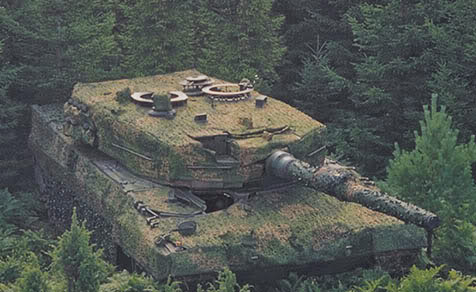

Un vehiculo parado y desconectado tiene firma IR menor. En el frío tiene misma firma del ambiente y es indetectable. La aparición y uso en ancha escala de armas guiadas llevó la máxima de "si usted puede ver el blanco, puede destruirlo". Las miras automáticas también tuvieron uso común en los coches de combate (foto). Los nuevos sistemas de mira térmica, telémetro láser y ordenador balístico ahora tiene el apoyo de sistemas de reconocimiento automático de blanco y acompañamiento de blanco. Los blindados ahora tiene capacidad de detectar blancos la larga distancia y atacar con gran precisión, hasta blancos móviles, sin mucho entrenamiento de la tripulación.

La empresa sueca Barracuda Technologies desarrolló el camuflaje multiespectral para vehiculos Mobile Camouflage System (MCS) que cubre la banda visual, casi IR, térmica y radar. La parte externa de PVC y poliuretano tiene varías capas e incluye capa para disminución del calor (evita emisión y penetración en desierto de hasta un 50%). El camuflaje es removíble y puede adaptarse la vegetación del área de operación. Un total de 400 kits fueron compradas para Leclerc de los EAU y fue probado en el VC90 y Leopard 2 suecos. Alemania instaló en sus Leopard 2. Australia compró el MCS en un contrato de US$670 mil para equipar 90 Leopard A1 y 8 vehículos de rescate y 5 lanza-puente. La Barracuda también produce la red de camuflaje. El camuflaje Barracuda Multi-Spectral Ultra Lightweight Camouflage Screen (BMS-ULCAS) para sustituir redes de camuflaje común y da protección radar y térmica.

La Barracuda Technologias también produce el camuflaje High Mobility on Board System (HMBS) que protege equipamientos como obuses cuando disparan y desplazan, disminuyendo la firma en hasta un 90%, y supresión térmica permite que motor y generadores se queden llamados a permitir partida rápida. El camuflaje es formado por módulos, siendo lo que la TOPCAM es un guardia-lluvia y el COMCAM es uno modulo desmontable.


El US ARMY usa la red de camuflaje Lightweight Camouflage Screen System (LCSS) en el patrón selva, desierto y ártico con capacidad de protección anti-radar en las bandas 6-94 GHz y casi-IR. La versión ártica usa patrón de anti-reflexión de luz UV de la nieve. El LCSS tiene concepto modular con módulos hexagonal unidos de acuerdo con el objeto a ser protegido.

El Ultralightweight Camouflage Net System (ULCANS) de la BAe Systems irá a sustituir al LCSS siendo 2/3 más ligero, más resistente y fácil de manipular. dos soldados pueden llevar un kit ULCANS completo de 135g/m2 contra 4 del LCSS. La red cubre la banda radar 6 la 140 GHz y protección visual, casi IR e IR.

El control de emisiones (EMCON) también forma parte de la furtividad del combatiente terrestre. En Afganistán, los terroristas del Al Qaeda fueron detectados y localizados por las emisiones de los móviles que usaban y eran después atacados por los americanos. En la Guerra del Golfo, los iraquíes emitían el mínimo posible y usaban mensajeros en motos. Los soldados de la infantería tardaron a usar radio personal, bien después de las tropas policiales, por que sean susceptibles la localización y escucha. Fuerzas mayores aún usan comunicaciones por hilo, con las líneas siendo quemadas con una carga eléctrica después de que se hagan innecesarios o para cambiar de posición. Como función de despistamento, es posible crear una red de radio falsa y generar hasta la acción de unidad nivel batallón la división.

El láser es usado para medir distancia y designar blancos. Una táctica para evitar que su emisión láser sea detectada por sensores enemigos es apuntar hacia un objeto próximo al blanco. La distancia debe ser tres veces el tamaño del blanco. Otra táctica es usar el láser de forma indiscriminada para hacer que los detectores láser accionen lanza-granadas, si este modo estuviera accionado, y denunciar la presencia con la cortina de humo.

El humo es usado también para identificación y señalización, para marcar blancos para que sean atacados o puntos de referencia, o para iniciar operaciones. Además de poder esconder la propia posición, el humo puede ser usado en la posición enemiga para entorpecer que él visualice, manteniendo capacidad de ataque de las tropas amigas, de preferencia con imagen termal. El humo hace enemigo tener silueta bien visible al salir d humo. Para despistar el humo puede ser usado para ilusionar el enemigo cuanto al local exacto de un ataque, formando cortinas de humo en lugares remotos. El humo puede ser generado de granada lanzada de mano, granada de fusil, lanza-granadas de vehículos, proyectéis de mortero, artillería o aeronaves, y generadors en tierra o en vehículos.



El ocultamiento con humo complementa las técnicas CCD y permite cubrir una gran área en poco tiempo dando protección contra armas láser, térmicas y visual. Junto con chaff puede dar protección contra armas guiadas por radar.

Ahora las humo cubre también la banda IR y hasta radar. La reacción puede ser el uso de bombas guiadas por GPS como la JDAM. Una medida anti-GPS sería usar un interferidor en un globo meteorológico. Volando alto la protección es más efectiva y cubre una área mayor.

Los cazas modernos son equipados con radar multifuncional con capacidad de detección de blancos móviles (MTI). Pueden ser usados para indicar blancos para sensores térmicos. Los blindados deberían tener alerta radar o ser alertados de fuente externa de la presencia de cazas operando en el área.

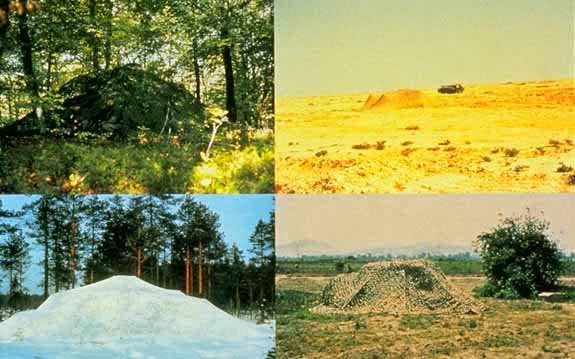

Las redes de camuflage son usadas cuando no hay cobertura natural

La nieve, cuando es observada por un filtro UV, se mantiene blanca, mientras otras tintas blancas y otros materiales se hacen oscuros. Una red de camuflaje para nieve debe tener protección contra reflexión UV y debe reflejarlo como nieve. Las redes de la Barracuda Technology tiene esta capacidad como muestra la foto arriba. La red del fondo no tiene protección UV.

Traducción; Iñaki Etchegaray
