Ametralladoras: Schwarzlose M1907 y M1907/12 (Austria-Hungría /Austria)

Ametralladora Schwarzlose M1907 y M1907/12 (Austria-Hungría /Austria)


Ametralladora Schwarzlose M1907 con trípode M \ 25 de fabricación neerlandesa, con la mira AA

Ametralladora Schwarzlose M1907/12 en el trípode estándar de Austria; ajustes en forma de pala plegados

Ametralladora Schwarzlose M1907/12 en trípode estándar de Austria; ajuste pala en posición de preparado, y culata adjunta

Ametralladora Schwarzlose M1907/24 (Vz.24), conversión de Checoslovaquia de entreguerras al calibre Mauser 7.92x57; nótese el cañón más largo y la chaqueta

Calibre 8x50R Mannlicher y otros
Peso 20 kg (cuerpo de la pistola) + 3 kg (agua) + 20 kg (trípode)
Longitud 1067 mm
Longitud del cañón 527 mm
Alimentación por cinta
Cadencia de tiro 400 disparos por minuto

El diseñador de armas alemán Andreas Wilhelm Schwarzlose patentó un diseño básico de una ametralladora en 1902. Posteriormente, vendió sus derechos de patente a la fábrica de armas Steyr en Austria, que produjo las primeras armas de la serie Schwarzlose en 1905. Después de dos años de pruebas y desarrollo, las fuerzas militares del Imperio Austro-Húngaro adoptaron la ametralladora Schwarzlose en 1907, esta arma también fue posteriormente adoptado en una amplia gama de calibres por los Países Bajos y Suecia (que ambos fabricados ametralladoras Schwarzlose bajo licencia hasta 1930), y por Grecia, Serbia, Rumania, Bulgaria y Turquía - todos antes de la Primera Guerra Mundial. En 1912 se modificó con la introducción de partes más fuertes y ligeramente reformado palancas de retardo (puntales). La diferencia principal visible entre las armas M1907 originales y las armas M1907/12 es la falta de la brecha entre la joroba en el receptor y la chaqueta por barril en la última armas.

Después de la Primera Guerra Mundial y la caída del Imperio Austro-Húngaro, un gran número armas Schwarzlose fueron adoptadas por los países más pequeños que surgieron de los restos del Imperio, como Checoslovaquia (que puso al arma en producción) y Hungría. Muchas armas Schwarzlose también fueron a Italia como botín de guerra, y posteriormente se vieron algunos en uso durante la SGM, sobre todo en África en el calibre 8x50R original. Otro usuario de ametralladoras Schwarzlose fue Rusia, que capturó a varios miles de ametralladoras de Austria durante las primeras partes de la Primera Guerra Mundial.





La ametralladora Schwarzlose, aunque ensombrecida por armas más famosas, como la Maxim o Browning, tiene sus propios méritos. Es bastante simple en la construcción, robusto en el servicio, y suele ser bastante fiable. Sus inconvenientes provienen de su diseño básico, que se centra en una acción de retroceso retardado. Esta acción requiere un cañón relativamente corto para que la presión de la cámara baje antes que el casco comience a salir de la cámara, de lo contrario sería la ruptura - aunque cuando el ejército checoslovaco convirtió sus antiguos ametralladoras Schwarzlose de 8x50R a la munición más poderosa 7.92x57 Mauser, que no tenía problemas asociados con la presión alta, incluso con los nuevos, los cañones significativamente más largos. Sin embargo, la mayoría de las armas Schwarzlose poseían barriles cortos a lo largo de su vida útil. Obviamente, esto limita la velocidad de salida y por lo tanto el máximo alcance y la penetración posible de la bala en un determinado rango, en comparación con armas de fuego contemporáneo con una recámara cerrada con llave. El cañón corto también pidió una bocacha dedicado, para suprimir el fogonazo importantes que de otra manera ciega el artillero de la noche. Por último, la falta de extracción primaria requiere un lubricador integral, la cual rociaba una pequeña cantidad de aceite en la cámara justo antes de que entrara en cámara la siguiente ronda. Sin embargo, el Schwarzlose era una buena arma y vio a un uso considerable a través de las dos guerras mundiales, aunque durante la Segunda Guerra Mundial fue en su mayoría relegados a la segunda línea de tropas, fortificaciones y otros fines similares.


La ametralladora 07/12 con cobertura de camisa de agua

La ametralladora Schwarzlose es un operado retroceso retrasado, refrigerado por agua, alimentada por cintas de munición de armas que disparaba a cerrojo cerrado. El método de operación requiere de un cerrojo pesado, conectados al receptor a través de un par de puntales de la rodillas de articulación. Cuando el tornillo se encuentra en la batería, los puntales se doblan hacia adelante, con su eje de la articulación se extiende relativamente bajo por encima del eje barril. Luego de disparar, la presión de los gases de polvo de los actos en el cerrojo a través de la base de la vaina del cartucho. El desplazamiento hacia atrás del cerrojo se desarrolla los puntales, sino por una reorientación de las fuerzas cuidadosamente arreglado a través de los soportes y articulaciones, la mayoría de la presión inicial se transfiere al receptor. Al retroceder aún más, la articulación del eje se eleva por encima del barril, y por lo tanto la fuerza de retroceso se vuelve a distribuir con más y más de que se utilice para la aceleración del perno. Al retroceder, el perno comprime un muelle de retorno masivo y poderoso que las fuerzas hacia adelante y en la batería una vez terminada la carrera de retroceso. La palanca de carga está conectado al eje del puntal hacia adelante, y tiene que girar de nuevo al ciclo de la saeta.



Debido a la falta de la extracción primaria, la Schwarzlose tiene que utilizar cartuchos de aceite. Para evitar los problemas asociados con la fábrica de municiones aceitado o encerado (que tiende a recoger el polvo fino y luego provocar atascos) el arma tiene un sistema de lubricación interna que salpica una pequeña cantidad de aceite en la cámara justo antes de la recámara de cada ronda. Este sistema incluye un depósito de aceite, situado en la cubierta superior del receptor, y una bomba de aceite, que es operado por el perno de pistón.

El sistema de alimentación del cinturón es muy simple, y consiste en unas pocas partes. La mayor parte es la estrella de ruedas, ubicada en la esquina inferior izquierda del receptor. Tras el retroceso perno, la estrella de la rueda se gira para un paso por la interacción de las superficies de la leva en el perno y la rueda. Cada cartucho tiene que realizar tres pasos en el alimento antes de ser presentado al cerrojo de recámara, por lo tanto requiere de cinta de carga inicial de tres tirones deliberar sobre la palanca de carga. La dirección de alimentación es del lado derecho sólo se eyección a la izquierda.

El sistema de disparo también es de diseño bastante simple. Se trata de un delantero por separado, una primavera y un delantero Sear, montado en el cerrojo. El fiador se inclinó por una palanca que el tornillo posterior retrasar puntal, y este movimiento amartillar añade a la fuerza de retardo aplicado a la saeta. Después de amartillar el delantero se lleva a cabo en la parte trasera por el fiador. El disparador de pulgar está situado en la parte trasera del receptor y, una vez impulsada por el operador, que posee la barra de conexión para los viajes que el fiador cuando el pestillo está en la batería. Un manual de seguridad se encuentra junto al disparador y bloquea a menos que empujado por el pulgar izquierdo del operador. Doble apretones pala se encuentran en horizontal a cada lado del receptor, y puede ser plegado para su almacenamiento o transporte.
El más común de montaje fue un trípode de construcción sólida, con las piernas tubular de altura regulable y recorrido y los mecanismos de elevación. Un escudo blindado opcional estaba disponible para esta arma, que era inusual, ya que también proporcionan frontales y laterales de protección blindada para la fina de metal de la camisa de agua. Alternativamente, una baja altura, trípode ligero estaba previsto para un papel "ligero". Este trípode no tenía recorrido ni mecanismos de elevación.

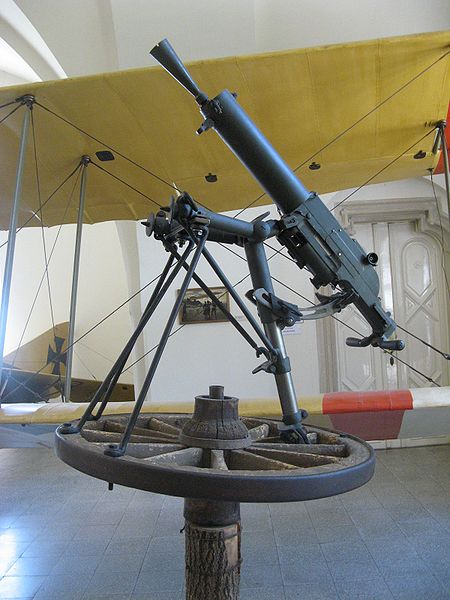

Montaje antiaéreo improvisado

Funcionamiento del retroceso alternado retrasado de la ametralladora 7/12.

En operaciones con bajo ataque de gas

Tropas austríacas en un nido de ametralladoras en posiciones alpinas
