LPD: clase Rotterdam (Países Bajos)



LPD clase Rotterdam, Países Bajos


HRMS Rotterdam (L 800).

Datos clave
Dotación: 124, incluidos 13 oficiales
Alojamiento: batallón totalmente equipado marinos o soldados hasta 613
Longitud total: 162.2m (Rotterdam), 176.35m (Johann de Witt)
Manga: 25 m (Rotterdam)
Calado diseñado: 5,2 m
Máximo Calado: 5,9 m
Desplazamiento máximo: 12.750 t (Rotterdam), 16.800 t (Johann de Witt)

La constructora naval Schelde de la Compañía Royal Schelde, con sede en Vlissingen en los Países Bajos, ha creado los buques de plataforma muelle de aterrizaje (LPD) clase Rotterdam de la Marina Real Holandesa.
La compañía Royal Schelde se adjudicó el contrato para construir el HRMS Rotterdam (L801) en abril de 1993 - la nave fue lanzada en 1997 y puesto en comisión en 1998. En 2002, la Real Armada de Holanda ordenó una segunda clase LPD Rotterdam,HRMS Johan de Witt (L801).
L801 fue botado en mayo de 2006 y puesto en comisión en julio de 2007. El nuevo buque es mayor que el de Rotterdam con un desplazamiento a plena carga de 16.680 toneladas, en comparación con 12.750 toneladas y estará equipado con instalaciones de mando y control para un grupo de trabajo conjunto combinado.
El buque comenzó ejercicios en noviembre de 2007 antes de alcanzar el estado de funcionamiento completo a mediados de 2008.
El LPD Rotterdam fue el resultado de un proyecto de diseño de la unión entre los Países Bajos y España. Dos barcos, el Galicia (encargado en 1998) y el Castilla (2001), fueron construidos para la Armada Española por Bazán (ahora Navantia).
En marzo de 2004, el HRMS Rotterdam fue enviado a Liberia en apoyo de la misión de la ONU en el país africano (UNMIL).



Diseño
La longitud total del casco de la clase Rotterdam es 162.2m, su anchura es de 25 metros y su calado máximo es de 5.9m. El desplazamiento máximo es de 14.000 t. El Rotterdam es capaz de llevar a cabo operaciones de helicópteros hasta el estado del mar 6. Operaciones con lanchas de desembarco son posibles hasta el estado del mar 4.
Tareas anfibias incluyen la capacidad de emprender, transportar y desembarcar un batallón del Cuerpo de Marines, incluida los vehículos de combate y de apoyo logístico y equipo asociados. El buque lleva provisiones y pertrechos para el transporte del batallón de más de diez días. El buque también es capaz de transferir las fuerzas de reserva y para la evacuación de las víctimas.



La nave es operada por una tripulación de 124, incluidos 13 oficiales. El alojamiento es también proporcionada por un batallón totalmente equipado marinos o soldados hasta 613. El HRMS Rotterdam cuenta con instalaciones para el transporte de 170 transportes blindados de personal, o 33 carros de combate principales, y también las instalaciones de atraque para un máximo de seis lanchas de desembarco, por ejemplo, seis lanchas de desembarco LCVP Mk3, cuatro LCU MK9 o cuatro LCM 8.
El HRMS Rotterdam cuenta con amplias instalaciones del hospital completamente equipado con una sala de tratamiento médico, una sala de operaciones médicas y un laboratorio médico.


La longitud del casco es 162.2m, la anchura de 25 metros y el calado máximo de 5,9 m, con un desplazamiento de 14.000 t.

Sistemas de armas
Dos sistemas de armas de muy corto alcance (CIWS) Thales Nederland (antes Signaal) Goalkeeper están instalados en la cubierta de proa y en la cubierta superior inmediato con vistas a la cubierta de aterrizaje para helicópteros. El cañón Gatling del Goalkeeper dispara munición de 30mm y ofrece una cadencia de tiro máxima de 4.200 proyectiles por minuto con un rango de 1.500 m.
Para apoyar al CIWS Goalkeeper, un sistema Thales Nederland IRSCAN de búsqueda y de seguimiento por infrarrojos está instalado. El IRSCAN puede detectar y seguir blancos a una distancia máxima de 20 km.
Cuatro armas Oerlikon de 20 mm se encuentran en la cubierta del puente. El Rotterdam tiene la capacidad de transportar hasta 36 torpedos en el área de la santabárbara.

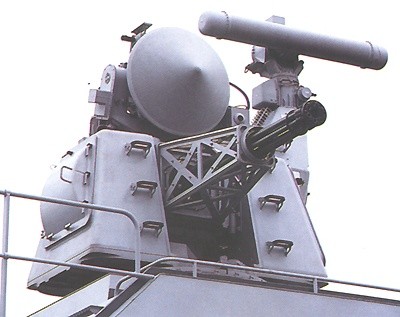

Dos Thales Nederland (CIWS) Goalkeeper están instalados.

Aeronaves
La cubierta de 58m x 25m de vuelo tiene puntos de aterrizaje para dos helicópteros de gran tamaño como el EH101.
El hangar es lo suficientemente grande para acomodar hasta cuatro o seis helicópteros EH101 de tamaño medio, tales como helicópteros el Super Puma o el NH90. El hangar de mantenimiento de helicópteros tiene amplias instalaciones para repuestos.


El hangar con capacidad para seis helicópteros de tamaño medio.

Contramedidas
El sistema de señuelos de la nave consta de cuatro lanzadores de señuelos SRBOC (super rapid blooming offboard countermeasures) de Lockheed Martin Sippican, que disparan señuelos infrarrojos y chaff para perturbación, distracción y seducción de la entrada de misiles anti-buques. También está equipado con el torpedo remolcado señuelo AN/SLQ-25 Nixie, de Argon ST de Fairfax, Virginia.

Sensores
La suite incluye radar: Thales Nederland aire DA08 y la búsqueda de superficie que operan en las bandas de radar E y F, Kelvin Hughes superficie ARPA búsqueda de funcionamiento del radar en la banda I, y dos conjuntos de navegación y operación de la aviación de radar en la banda I.
HRMS Johan de Witt ha sido equipado con el radar Thales Nederland VARIANTE 2D mk2 vigilancia aérea y de superficie.

Propulsión
La nave está equipada con cuatro generadores diésel Wartsila Cigüeña, el modelo de generación de 14MW 12SW28, y dos motores de generación de 12MW Holec, llevando a dos ejes. La hélice de proa tiene una potencia de 185kW. La velocidad máxima es de más de 18 nudos, y el alcance a 12 nudos es de más de 6.000 kilómetros.

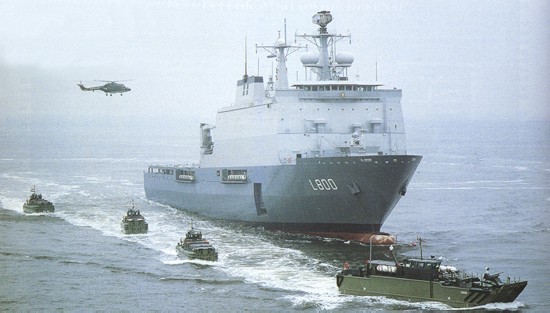

HRMS Rotterdam (L 800) es uno de una serie de buques LPD diseñado por Schelde, llamado la Serie Enforcer.

El sistema de combate.

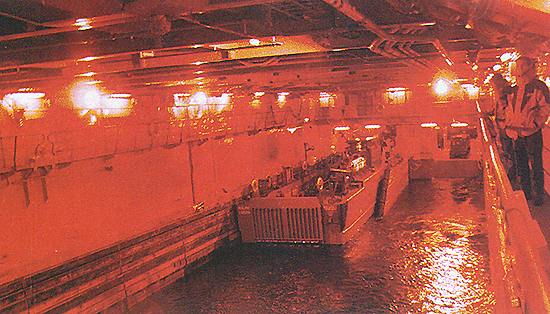

Las operaciones nocturnas en el pozo de muelle del HRMS Rotterdam.
