AShM: Misil MARTEL (UK/Francia)



Misiles Martel





Los británicos comenzaron sus proyectos, misiles anti-buques al final de la Segunda Guerra Mundial. La principal amenaza para la Royal Navy era la marina de guerra soviética que había creado una "armada de aguas azules" después de la guerra.

Durante la Segunda Guerra Mundial los cohetes británicos se utilizaron con éxito contra buques. Los cohetes permitieron que la aeronave realice maniobras evasivas en el "run in" y eran eficaces contra los submarinos y escoltas. La cabeza de guerra penetradora resultó ser mucho mejor que el propio explosivo.

Después de la guerra se desarrolló el cohete que pesado Red Angel que pesaba 478kg y con una cabeza de guerra de 40kg resultaba una forma económica y rápida. Una salva de cohetes de 127 mm se consideraba equivalente a una salva de destructor. El cohete pesado sería como tirar un barco de guerra. La amenaza se produjo a partir de los cañones de 152 mm del crucero Sverdlov contra las líneas británicas de las comunicaciones y los cohetes seguían siendo insuficientes.

Los ataques de las bombas guiadas por el modelo alemán Firtz-X en contra de los acorazados Roma y Warspite de la la Royal Navy también impresionaron y quería un arma similar. Al final de la Segunda Guerra Mundial se desarrolló un kit de orientación para la bomba Tallboy, pero no tuvo éxito.

A medida que sus portaaviones estaban fuera de servicio, eran pocos y necesitaban un misil anti-barco para avión sobre la base de la tierra. Estudió por primera vez el proyecto Blue Slug, una versión de guerra del Sea Slug con la cabeza de combate del cohete Red Angel. El proyecto quedó en el papel.

El Blue Boar de 1947 era una bomba pesada guiada por TV con un campo de visión de 27,5 grados. El uso principal sería contra los buques, pero se volvió un arma del bombardero Valiant. El Proyecto G comenzó como una bomba de 2270kg. El Blue Boar en un ángulo de planeo de 40 grados con un alcance de 46 km. Podría ser tirado a ciegas por encima de las nubes, pero se temía que las contramedidas pudiesen perturbar el enlace de datos. Fue cancelado debido a que era pesado de transportar en el Gannet de la Royal Navy.

La Yellow Sand también fue una bomba planeadora "homing bomb", basada en el Fritz-X. Fue probada en el bombardero Valiant, pero siguió siendo inadecuada para el Gannet por ser demasiado grande.

A finales de los 50 años los británicos comenzaron el desarrollo del Green Cheese para el Valiant y luego se diseñó para equipar a los aviones que se convertirían en el Buccaneer. El objetivo eran los crucero Sverdlov de la Unión Soviética. Se le añadió un motor de cohete para picar en un ángulo de 30 grados. Las alas se plegaban para caber en la bahía de armas del Buccaneer y Gannet. El sensor de radar activo en la nariz le daba la capacidad de "dispara y olvida". La bomba era cara y pesada (1.724kg) y se canceló.

Junto con el Green Cheese la Fairey estaba desarrollando un misil anti-buque con la capacidad rozaolas equipado con un motor turborreactor Rolls-Royce Soar. El Green Cheese se parecía a un pequeño avión. Volvería a usarse un sistema operativo de radar de banda X, con una capacidad de bloqueo en blanco después del lanzamiento y podía volar muy bajo. El problema era el motor que necesitaba 30 segundos para dispararse. Si avión tenía una cúpula trasera en ese entonces tenía que retraerla, como en el caso del Shackleton.

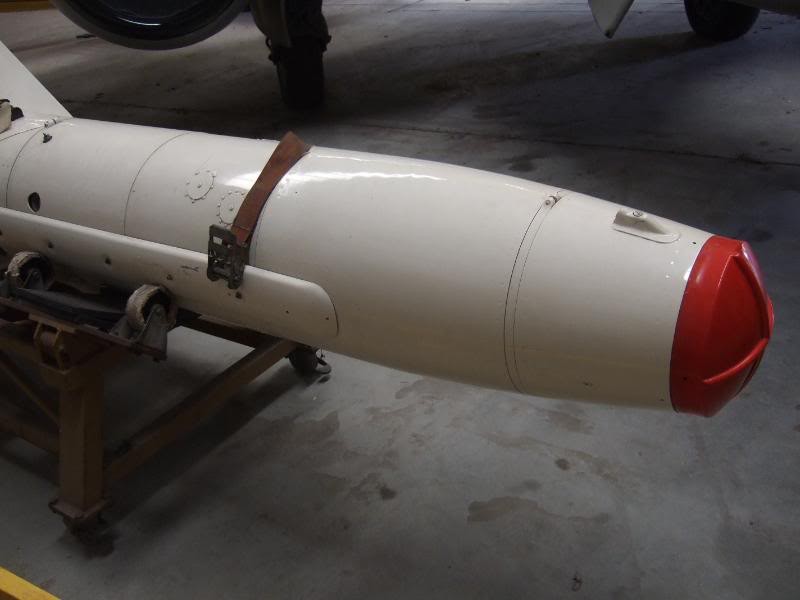

Versión guiada por TV del Martel

La Marina Real le gustó la idea de un misil capaz "rozar las olas" por tener más posibilidades de no ser alcanzado por las defensas en comparación con el Green Cheese. El alcance de 64 kilometros era mucho más grande y mantenía la distancia entre el Gannet y las defensas del objetivo. La orientación era el mayor problema y fue por ello que fue cancelado.

La solución provisional fue comprar cazas Scimitars equipados con AGM-12 Bullpup. El Bullpup tuvo que ser lanzado en picado desde aviones hacia el objetivo y en los límites de la defensa. Eran inexactos y poco fiables, y rara vez se utilizaban en la práctica en la década de 1960. Luego de la RAF requisitos OR.1168/GDA.101 lanzado en 1962 para desarrollar un arma capaz standoff y tiro a baja altura. Los objetivos posibles incluían puentes, aeropuertos y portaaviones. La capacidad deseada contra los buques fue para desactivar las defensas de la nave y hundir un barco pequeño. La capacidad anti-radar se agregó como un sensor pasivo.

Bristol propuso la Tychon, una bomba que fuese una versión propulsada de la Momentum. Era lanzada a baja altura y luego se elevaba para picar hacia el blanco. El diseño modular de la Tychon podía recibir varios sensores y cabezas de combate, incluyendo cabezas nucleares y de reconocimiento. Fue estudiado por una versión disparada desde tierra y una versión naval del cohete disparado desde el Sea Slug. A los almirantes británicos no les gustaba la idea.


Las propuestas objeto de estudio por la Royal Navy para equipar a sus aviones anti-buque. Los ejemplos anteriores fueron canceladas.


Los detalles de los proyectos propuestos para la Royal Navy para un misil anti-buque y los misiles que se utilizaron en el proyecto de Martel (AS.30 y RG.10).

Ellos querían un misil con variantes de orientación con anti-radar y la televisión. Ya está pensando en reducir los riesgos y los costos y se unió a los franceses. Matra se estaba desarrollando un misil AS.37 con sensor pasivo AD.37.

El proyecto que se desarrolló era el proyecto AJ.168 anglo-francés y luego fue llamado Martel. Martel comenzó como un proyecto llamado De Havilland RG10 y Matra R630 para un misil anti-radar. El RG10 tenía alas en cruz tuvo que ser tomado internamente con dos alas plegadas. Fue un proyecto que participaron en el concurso que ganó Buccanneer para ser armado.

En 1963, De Havilland viró hacia Hawker Siddeley Dynamics y comenzó a desarrollar una versión guiada por televisión del AS.37 que se llamó AJ.168. Marconi desarrolló el sensor de televisión y la vaina de enlace de datos. La imagen de video del misil se pasa al enlace de datos y el navegador que utiliza un joystick para controlar y ajustar la trayectoria del misil. Para los disparos de larga distancia usaba puntos de referencia en tierra. La altitud se mantenía por un barómetro.

MARTEL
El misil fue rebautizado MARTeL Missile, Anti-Radiation. Television. Martel se introdujo a mediados de los 70 y afectó el concepto de ataque naval con la capacidad de disparar fuera del área de destino (punto muerto) y con alta precisión.

El Martel pesaba 550 kg y una cabeza de guerra semi-penetrantes 150 kg con un radio de destrucción de 30 pies. Tiene 4,18 metros de largo y 40 cm de diámetro. Martel utiliza un motor cohete de combustible sólido a una aceleración de dos etapas y apoyo. Inicialmente, estaba equipado con un motor de cohete para acelerar el faisán, pero Basilio fue elegido como AS.37 equipo. Las quemaduras de la aceleración del motor para Cassandra 2,4 segundos y 22,2 segundos para el apoyo. El alcance máximo de 60 kilometros vuela a Mach 0.9, pero el alcance efectivo está determinada por los sensores es de 12 millas y millas Martel TV 22 a las Martel anti-radar.

Las pruebas de vuelo se inició en febrero 1970 a julio 1973 y se dispararon un total de 25 Martel TV. Las pruebas en el AS.37 comenzó en septiembre de 1974. Las pruebas en la televisión y Martel Martel radar se reunieron en octubre de 1975 junto probar el concepto.

Martel se produjo hasta los años 70 con la TV Martel se producen menos de mil unidades. Martel funcionó hasta 1988, cuando fue sustituido por el águila de mar. El último disparo fue en las Bermudas en los años justo antes de la Guerra del Golfo comenzó en 1990.

Martel sirvió en la Marina Real en Buccanner hasta 1978 cuando fueron transferidos a la RAF. El 12 Escuadrón de la RAF era un escuadrón de Vulcano y se convirtió en una fuerza dedicada a la huelga marítima. El Buccanners había cambiado sus secuaces, porque las alas de Martel eran grandes. El tren de aterrizaje se ha reforzado con el regreso de los misiles, mientras que las bombas fueron desechados antes de aterrizar.


Aviation Art de un Buccaneer S.Mk 2BG disparando un Martel.

En una foto de la TV Martel utiliza un fantasma para tratar de detectar el misil en el radar fue el mismo tamaño que varios misiles soviéticos. Había una capa de nubes en el campo de tiro de 1.500 a 2.600 pies de Martel derribado y el fantasma en la dirección opuesta de la capa por encima de 3000 metros. El navegador fue capaz de bloquear en la fase terminal de misiles y el televisor apagado y Martel elevó verticalmente y se sumerge pasando muy cerca el fantasma de las dos trayectorias.

Martel entró en servicio en la Marina Real en octubre de 1973 en S.Mk.2 Buccaneer. Se instaló en el Phantom F-4 para evitar la duplicación de la capacidad de Buccanner. Se propuso que se instale el Nimrod y se le ofreció el cableado, pero nunca voló operativo. Los cables se utilizaron para apoyar la instalación de misiles Sidewinder para su propia defensa durante la Guerra de las Malvinas.

Francia no sólo se utiliza el AS.37 la AJ-168. Francia utiliza el AS.37 en su Jaguar y Mirage contra objetivos en el mar y en tierra. Irak utilizó la Armat en sus Mirage F1 y quizás AS.37 contra radar iraní. Francia utilizó la AS.37 contra Libia en la operación Epervier. El 07 de enero 1987 cuatro Jaguar de combate disparó un Martel cada uno. Tres y no un cohete cayó en un libio SA-6.

La RAF idea de usar el radar Martel contra Argentina en el Vulcan Negro Buck redadas, pero no confiaba en que se mantendría un vuelo largo y alto, ya que no fue diseñado para ello.

Diversas variantes han sido propuestas como la cabeza nuclear Grupo Megaton Martel Martel y municiones dispensador. Activa Materl radar fue bien recibida y, finalmente, llevó al Proyecto águila de mar.

La RAF nunca le gustó Martel y considerado un fracaso. El enlace de datos ocupa un gancho de la disminución de la carga de tres misiles. El sensor de la televisión era fácil de enlace de datos Jammer y no fue capaz en cualquier momento. Volando a media altura las defensas eran vulnerables y sólo podían disparar un arma a la vez. Se consideró no válido como un arma stand-off. Aun así, era mejor que la sacudida perfiles de ataque con bombas convencionales.

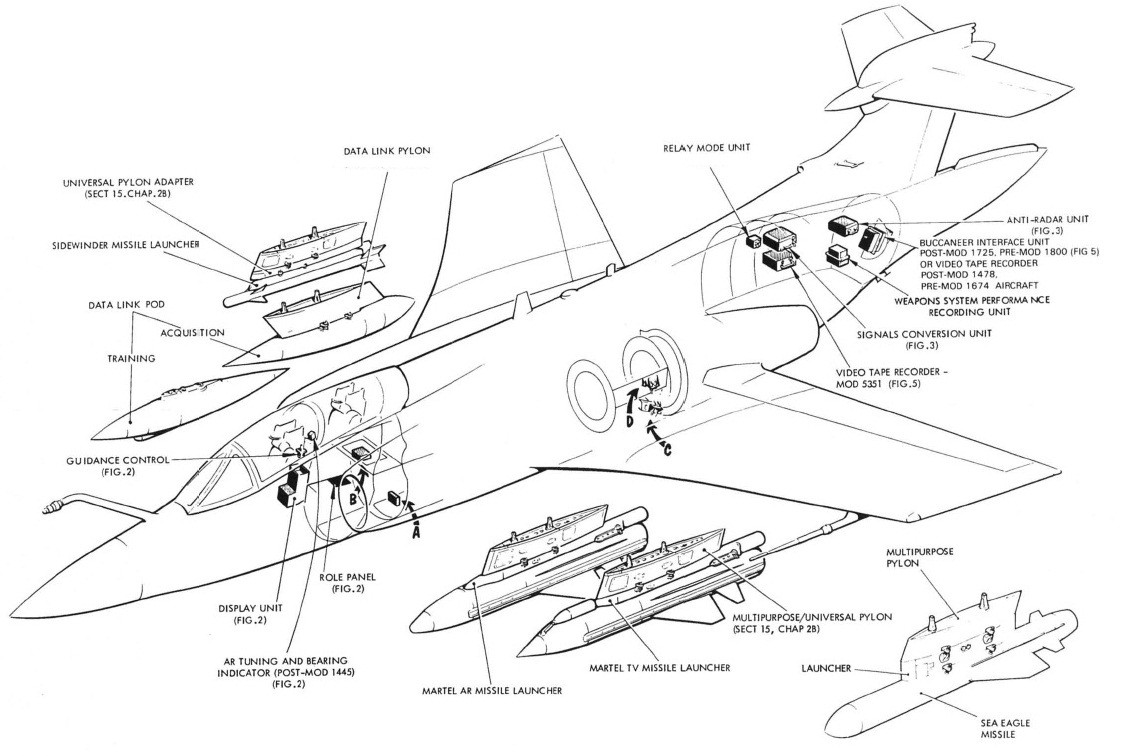

Esquema de la instalación de los Martel en los Buccaneer.

Un Buccaneer equipado con dos Martel TV, un Martel anti-radar y la vaina de enlace de datos.

Fotografía de un Martel atacando un blanco durante una prueba el 7 de mayo de 1968.

Operación del AJ.168
El Martel TV le permitía ver al navegador para ver el blanco de una Marconi vidicón cámara montada en la nariz del misil. El Buccanner tiene un televisor en la cabina que había sido diseñado para el Phantom y el F-111K. Es necesario para bloquear el objetivo antes de disparar, y necesita mucho entrenamiento. El navegador utiliza un joystick para el centro de la cruz vistas en la televisión y mantener el misil en el blanco hasta el impacto. La precisión se considera muy alta. La precisión fue una petición de un CEP de 10 pies 20 pies, pero era fácil de obtener.

Mientras que Martel, dependiendo del tema de radar radar para guiar a los AJ.168 no tienen esta limitación. Por otro lado Martel TV dependen del buen tiempo y no funciona por la noche. El tiempo requerido era 8.4 o menos, con el techo encima de los 2.000 metros, y una visibilidad mínima de 3 millas. Por lo general opera minutos al día, 30 después del amanecer o antes del atardecer. Bajo un cielo claro de la TV puede detectar un barco de 15 minutos después del atardecer.

La televisión tiene una mayor toma de contraste directamente en el sol con un mayor contraste entre el barco y el mar, mostrando una buena silueta del buque. Un disparo diagonal también aumenta el efecto de la silueta. El tamaño y el tipo de objetivo también cambia el funcionamiento de la televisión, así como la velocidad y las condiciones del mar. El rastro de un barco es fácil de ver en la televisión y se puede ver antes de que el barco y antes de disparar. Los barcos soviéticos puede lanzar cortinas de humo, sino que incluso puede estimular el ataque si se necesita mucho para ser creado.

Martel TV volaba a 2.000 pies de altura con un barómetro de mantenimiento, pero varía mucho. De 18 misiles que se disparan sólo cinco llegaron a la altura correcta y el resto voló alrededor de mil metros con un error promedio de 300 pies. El misil puede volar más alto o menos, dependiendo en el techo de nubes.

Operación del AS.37
La versión anti-radar tiene dos opciones para los sensores pasivos. El avión tiene tanto para aumentar las posibilidades de éxito. Los sensores pueden detectar los radares primarios de vigilancia, pero no detecta los radares de control de incendios. Cada sensor hace una búsqueda en la banda de pre-programados o si no se conoce la frecuencia de radar.

Las pruebas han demostrado la capacidad de engancharse con objetivos por encima del horizonte radar y mucho antes de ser detectado. Como el radar detecta un mucho más pilotos se detecta el uso de radar de la aeronave para determinar la mejor posición de disparo para evitar disparos fuera del alcance de los misiles.

El rango útil a baja altura es de 17 kilómetros y alcanza una velocidad de crucero de Mach 0,9. La versión anti-radar se dispara sólo a baja altura, pero se cree que se pueden activar hasta 35 mil pies de altura. El rango estimado depende de la naturaleza de la cerradura, la antena del radar horizonte y la altitud calculada. El ataque será muy alerta, como un vuelo de Buccaneer de 200 pies puede ser detectada mucho antes de la sesión 30 nm 16-17 nm. El AS.37 bloqueo de antes y después de la inyección se libera. Martel anti-radar opera en cualquier momento, y tirar los modos de disparo, pero el sensor se puede ejecutar en el mal tiempo. Martel anti-radar emisiones por debajo del radar enemigo, pero no está garantizado que va a emitir hasta meta. Martel TV más consistente en este sentido.

El Martel anti-radar tenía espoleta de proximidad o de impacto. El radio de destrucción de 30 pies se consideraba suficiente. Puede alcanzar los alrededores del radar de una nave radar y causar daños.

Después de que el objetivo era adquirida el giroscopio tardaba tres minutos en armarse con los Buccanners teniendo que cuidar las maniobras. Volando a 420 nudos la secuencia tenía que empezar con el objetivo a 38 nm para disparar a 17,5 nm. El avión se limitaba a las maniobras tácticas y reducía la necesidad de utilizar la sorpresa pues precisaba usar el radar Blue Parrot mucho antes de los disparos. Con el disparo realizado a un rango menor los errores de alineación del Martel tendría menos probabilidades de ser atacado por un misil lanzado desde la nave. El motor estarían todavía en marcha y aumentaba la energía y la capacidad destructiva.


El disparo de un AS.37 desde un Mirage F.1C francés durante pruebas.

Tácticas de Martel
El Martel entró en servicio en 1972/1973 y tuvo muchos problemas. El misil creaba muchas tareas y modos de ataque y tuvo que ser llevado por unos pocos aviones. El navegador quedaba abrumado en navegar, utilizar los misiles, la gestión del ataque, contramedidas electrónicas y de radar de alerta. Así que tienes que navegar, coordinar y supervisar las funciones de ataque del misil. Por lo que sólo tomaron los misiles guiados por TV o anti-radar.

Un ataque con el Buccaneer Martel considera que la saturación de las defensas de un ataque coordinado contra varios objetivos. Martel es una foto de cada punto de vista de cada avión y es vulnerable a todas las defensas de la meta. Un ataque múltiple puede saturar las defensas y garantías al menos un hit.

Por lo general, el ataque se hacía por lo menos con cuatro aviones más que actuaban como Director de Ataque de los Buccaneers. Puede combinar el lanzamiento de los Martel anti-radar y TV. Podóan ser dos televisores y dos anti-radar en dos pares. El éxito es mayor con cuatro misiles por TV. El Martel anti-radar se usaba más para la supresión de radar y Director de Ataque podía llevar dos. El objetivo era obligar al enemigo a mantener su radar en silencio o dañar las defensas de la nave. Para confundir lo ideal era atacar desde una dirección diferente con los Martel TV.

El Director de Ataque (Attack Director) es responsable de la coordinación general del ataque, indicando la ubicación, disposición, y la identificación positiva del objetivo y mantener la visión global tácticas antes, durante y después del ataque del Martel. El ataque del Director funciona como un explorador de formación a 100 nm destaca la posición del objetivo. Es más largo en el área del objetivo, pero el manejo, uso de radar de alerta y las contramedidas electrónicas pueden dar inmunidad razonable.

Después de identificar el Director de Ataque del objetivo debía estar en condiciones de determinar la dirección ideal del ataque y actuar como un señuelo. Su presencia podía obligar a los barcos enemigos para vincular sus radares vulnerables a salir de Martel anti-radar. El Director de Ataque debía ser ligera, pero necesitaba dos Martel anti-radar para atacar a los radares de vigilancia. El riesgo era perder la sorpresa.


Tácticas de tiro de un Martel con un Attack Director coordinando y suprimiendo las defensas. El Martel tiene un sensor pasivo, sino que sólo se utilizó en las operaciones anti-buque de los Buccaneer de la Royal Air Force. El operativo Buccaneer en Alemania no estaban equipados con Martel. En la práctica, el Buccaneer "disparaba" sus misiles y continuaba volando hacia el objetivo simulando al misil para entrenar al personal a bordo del buque. Ellos fueron llamados ataques ASMD (Anti-Ship Missile Defence).

Un ataque con Martel TV puede verse obstaculizada por las contramedidas electrónicas. El radar Blue Parrot se utilizaba para la asignación y también se puede negar la información jameando a distancia. Los Buccaneers aún podían estar cerca para usar el poder de los radares para hacer "burnthrough" pero a riesgo de entrar en los límites de la defensa. Por lo tanto el objetivo debe ser designado en el enfoque con unos pocos barridos del Blue Parrot.

En el ataque con la formación Martel TV está en compás de espera en un punto de control designado por el Director de ataque a 60-70nm del objetivo volando a 200 pies. Cuando eran llamados se dispersaban entre 1/2 millas de distancia uno del otro. Se abrirá maniobra para dar una o dos escaneados con el radar y determinar la posición de destino y otra vez. Volando a 420kts para un mejor manejo del caso de una alerta de radar.

El disparo se hacía a 200 pies de altura lo que le daba inmunidad contra los misiles SA-N-1 y SA-N-3. Si había barcos más amenazante podía hacer "corridas" a menos de 200 pies. Después de disparar el Buccaneer iniciaba la maniobra después de su lanzamiento (maniobra después del lanzamiento - Post Launch Manouvers - PLM) a 420kts y mucho más cerca del objetivo. Los disparos en el máximo tiene que subir a 500 pies para mantener la alineación con el enlace de datos, pero no consideran que disminuye las posibilidades de sobrevivir del Buccaneer.

La distancia óptima para el lanzamiento del Martel TV era de 8-10 millas disminuyendo las posibilidades de adquisición de radares de defensa y disminuye el lanzamiento de SAM. El Martel entonces tenía un giroscopio calibrado a 31 nm. El radar Blue Parrot se utilizaba para marcar un grupo objetivo de 40 nm. El rodaje de 8-10 nm dejaba al avión fuera del alcance de los misiles SA-N-4. La maniobra después de la toma se realiza con facilidad para escapar de la zona objetivo.

El Buccaneer suelen tardar de dos Martel anti-radar de la mayoría de los dos objetivos tiene dos radares de vigilancia. El sensor pasivo puede alcanzar bloqueo intermitente desde los 25-30nm. El rodaje se realiza en 12-15 mn y alcanzar el objetivo antes que el Martel TV.

La versión anti-radar podía operar con "corridas de a pares" con dos misiles en cada ala del Buccaneer, pero sólo uno siendo disparado. La otra opción es un par de Buccaneer con un misil anti-radar con una orientación y un televisor. Martel TV seleccionado y luego está listo para el lanzamiento.

Dos misiles anti-radar se utilizaban para atacar a los radares de vigilancia soviético como el Topsail y Headnet y otras partes de la nave serían atacadas por los Martel TV. Cada barco soviético tenía un punto de objetivo. Probablemente sería una instalación de misiles anti-buques o el centro de operaciones de combate. Otro lugar sería en el encima de la flotación para evitar errores. Los Buccaneers aún podían portar otras cuatro bombas de 454 kg en la bahía de armas internas para un ataque posterior contra objetivos con las defensas ya degradadas por el Martel.

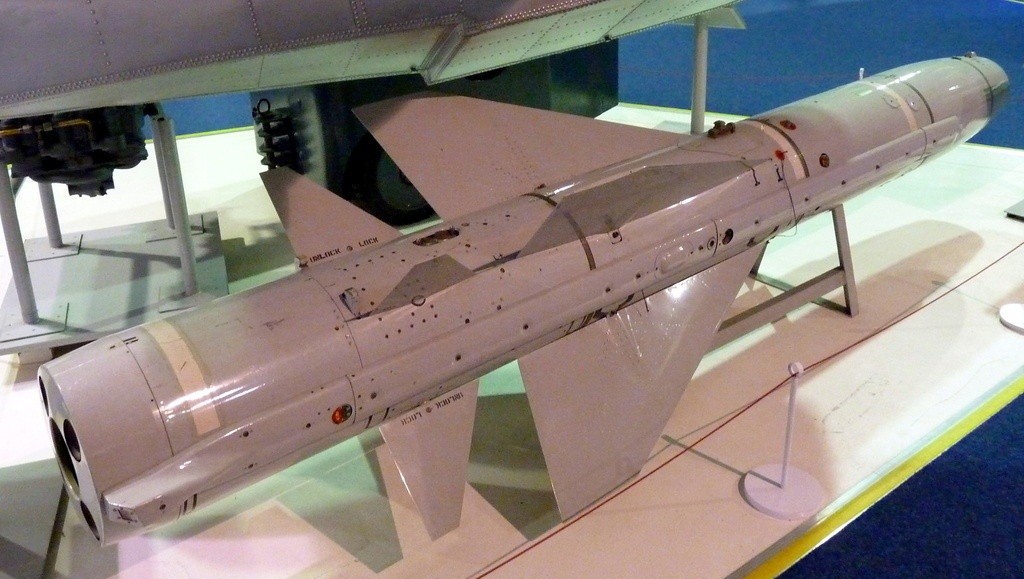

Acercamiento a un misil Martel.

Ejercicio Open Gate - 12º Escuadrón de la RAF (Gibraltar)
