Radar de defensa aérea: ECRIEE / CETC JY-29 / LSS-1 (China)

Radar de defensa aérea de baja altitud en 2D
ECRIEE / CETC JY-29 / LSS-1

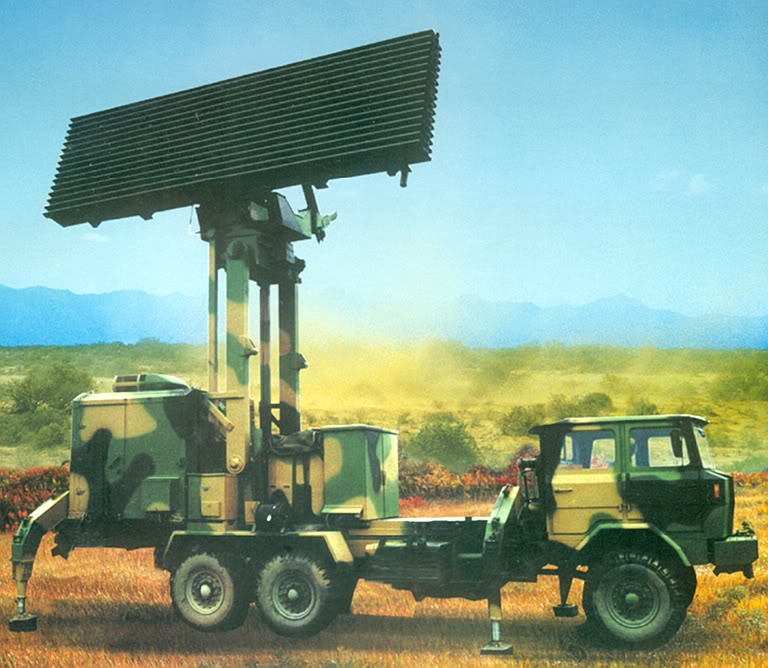

Folleto CETC de 2004 con la imagen del radar LSS-1 (CETC).

El LSS-1 se muestra como un radar táctico de gran movilidad, de cobertura a baja altura, para llenar lagunas en 2D. La antena consta de 16 elementos (de alimentación final) y se pliega sobre la cabina del conductor para el transporte. El sistema funciona en banda D (banda L) y puede emplear el procesamiento Doppler.

El LSS-1 está en la lista de ERIC como un producto indígena fabricado actualmente por ECRIEE y fue presentado en forma de modelo en Cidex, el Salón de Defensa de Pekín, en mayo de 2004.

Dado que la notificación inicial de la producción en el año 2004, el sistema de medición y precisión informaron resolución se han reducido a la mitad.

La primera referencia a esta familia de radares era como el JY-29, en una publicación de la conferencia IEEE de 2001. El radar Tipo 120, alojado en un camión militar North-Benz 6 x 6, que parece ser una evolución directa del diseño LSS-1, para el uso de unidades de defensa aérea del EPL.

Cobertura: (Pd = 80%, PFAA = 6.10, SW1, s = 2 m2)
Azimut 0 º ~ 360 º
Altitud: 0 º ~ 30 º
Alcance instrumentado: 250 km
Intervalo de búsqueda: 200 km
Altura: 12.000 m
Capacidad de objetivos: ≥ 72 pistas

Dado un rango de detección de 180 km sugeriría PRF máximo del orden de 830pps.

Precisión de la medida: (rms)
-Alcance: 100 m
-Azimut: 0,5 º
Resolución del Objetivo: (Pd = 0,5)
-Alcance: 300 m
-Azimut: 2,0 º

MTBCF: ≥ 800 horas
MTTR: ​​≤ 30 minutos
Implementación: 5 minutos por 2 personas
Retiro: 5 minutos por 2 personas
Tiempo de inicio: 30 segundos
Las unidades de transporte: vehículos de ruedas 2 x 6




Air Power Australia
