jueves, 29 de noviembre de 2012

Helos: Mi 26, O mais grande do Mundo



por CJ

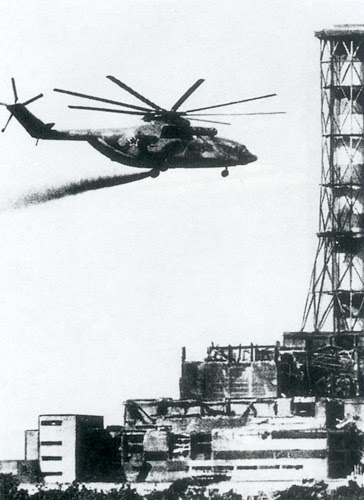

Este helicóptero sobrevolaba el reactor en combustión de la central nuclear de Chernobyl y sobre los puntos calientes en todo el mundo en las misiones de paz de la ONU. Se puede transportar cargas con un peso de veinte toneladas a una distancia de 2000 kilómetros (1242 millas). El diámetro de su torque es igual a la envergadura de Boeing-737. Cuenta con dos motores, 11 000 hp cada uno. ¡El Mi-26 es el helicóptero más grande de transporte en serie en el mundo!

La compañía aérea "Utair" utiliza los helicópteros más grandes, la flota de la Compañía asciende a 352 helicópteros, 25 de ellos son Mi-26.



El Mi-26 es un helicóptero soviético de transporte multiuso. Su primer vuelo se realizó el 14 de diciembre de 1977. La producción en serie se establece en Rostov. 310 vehículos han sido producidos en general. La producción continúa.



Mi-26, así como su predecesor Mi-6, estaba destinado para el transporte de material militar, armamento,  alimentos, tropas con su equipo y armamento, para las evacuaciones médicas y, en caso especial, para los aterrizajes tácticos.

Fue el primer helicóptero soviético de tercera generación. Al final de los años 60 de los años 70 muchas empresas extranjeras estaban diseñando helicópteros innovadoras, pero Mi-26 fue significativamente superior a las tasas de interior y exterior de helicópteros con un compartimiento de carga.

Casi en las mismas dimensiones geométricas como el del Mi-6, el nuevo vehículo tenía carga útil dos veces más grande y significativamente mejores características de rendimiento. Pero no afectó el peso de despegue del helicóptero.

Habían estado trabajando mucho con el proyecto tratando de encontrar soluciones razonables, las construcciones de algunas piezas se han rediseñado varias veces.

En 1974, ellos ya sabían como iba a ser el Mi-26. Casi todos los sistemas de la unidad de potencia se encuentra en el compartimento de carga. En la parte delantera del fuselaje había una cabina con asientos para un piloto de izquierda, a la derecha el piloto navegante, y un mecánico y una cabina para cuatro personas que acompañaban a un mecánico de carga y uno más.








El compartimiento de carga es de 12,1 m de longitud (con una escalera - 15 m) x ancho 3,2 mx altura desde 2,95 a 3,17 m.



En la variante de aterrizaje de la Mi-26 está llevando a 82 soldados paracaidistas o 68. Equipo especial permite a su vez un helicóptero en la ambulancia uno para un par de horas para el transporte de 60 heridos en camillas y tres trabajadores médicos adjuntos.






Se lee "Sede de un trabajador de la salud".



Ocho tanques principales de combustible con una capacidad total de 12.000 litros se colocaron bajo el piso de carga del fuselaje. Cuatro depósitos de combustible más para 14.800 litros se puede montar en el compartimento de carga. Los tanques de combustible y los motores están protegidos por armadura.

Por primera vez en la historia de la construcción de helicóptero del rotor principal tiene ocho cuchillas.
Mi-26 cuenta con un tren de aterrizaje triciclo y una rueda de cola retráctil. Para facilitar el manejo la holgura del tren de aterrizaje principal se puede ajustar.





En 1983, el Mi-26 comenzó a suministrarse a los regimientos y escuadrones de combate. Pronto se convirtieron en los vehículos favoritos. Comenzaron a ser utilizados con fines de combate en Afganistán, el Cáucaso, Chechenia, Daguestán. Esto se manifestó como un vehículo confiable y irreemplazable a menudo.

El Mi-26 también estaba ayudando a combatir los incendios y durante los desastres. En 1986, los helicópteros fueron utilizados para la liquidación de las consecuencias del accidente de Chernobyl.






Helicópteros MI-6, hermanos de Mi-26, se interponen cerca de Pripyat.



Mi-26 ruso y ucraniano también participaron en las misiones de paz de la ONU. Trabajaron en la ex Yugoslavia, Somalia, Camboya, Indonesia, etc




El helicóptero es muy famoso en el extranjero. Se utiliza en muchos países europeos.






En septiembre de 1996, un Mi-26 estableció un récord mundial al levantar 224 paracaidistas a la altura de 6500 m (cuatro millas).

Una vez que fue utilizado para el transporte del avión Tu-134 en San Petersburgo.

por alexcheban

English Russia

ARV: Tipo 73 (China)


Vehículo blindado de recuperación Tipo 73




NOMBRE
Designación oficial del ELP: Tipo 73
Nombre del fabricante: W651

CONTRATISTAS: China North Industries Group Corporation (NORINCO)

ESTADO DEL SERVICIO: La producción en serie del Type 73 cesó en la década de 1980 para ser reemplazado por el tipo más avanzado
vehículos blindado de recuperación Tipo 84. Todavía hay una serie de este vehículo en servicio con las tropas blindados de la fuerza terrestre del PLA .



PROGRAMA

El Tipo 73 es el primer vehículo de recuperación blindado dedicado en el inventario del EPL. El proyecto comenzó en 1965 y que el vehículo entró en servicio en 1973. El Tipo 73 se basa en el chasis del tanque Tipo 59 mediante la eliminación de la torreta y la instalación de las instalaciones de recuperación, incluyendo un torno, una pala y un hoist boom.

El vehículo se puede realizar algún rescate campo de batalla básica y misiones de recuperación con cabrestante y remolque de tanque
o un vehículo blindado dañado o roto, y que la evacuación del campo de batalla. La pluma polipasto manual de 1 tonelada puede ser usada para reemplazar la unidad motriz y otras piezas de repuesto de gran tamaño en el vehículo dañado.


La vista trasera del Type 84 de recuperación de vehículos blindados

CARACTERÍSTICAS DEL DISEÑO

El diseño del Tipo 73 es generalmente idéntico al del
tanque Tipo 59, con el compartimiento del conductor en la parte delantera, y el compartimiento del motor en la parte trasera. La torreta en el medio fue reemplazado por un gran compartimiento de la tripulación. El cabrestante de recuperación y la pala están montados en la parte trasera del vehículo. Equipos de recuperación y las herramientas se llevan en el lado del compartimiento de la tripulación y en la parte superior de los guardabarros.

Los equipos de recuperación incluyen un cabrestante de recuperación, que puede proporcionar una capacidad de tiro de 25 toneladas, o 50 toneladas cuando se usa en conjunción con dos poleas, y un brazo de elevación accionado manualmente con una capacidad de elevación máxima de 1.000 kg. Una pala puede proporcionar un apoyo máximo de 54 toneladas. Un conjunto de
kits  de remolque se porta en el lado del compartimiento de la tripulación cuando no esté en uso, y colocados en la parte trasera del vehículo cuando se utiliza para remolcar el vehículo dañado o roto.

El armarmento del Tipo 73 incluye una
ametralladora antiaérea montado en el  techo de 12,7 mm Tipo 59 con 500 cartuchos. El vehículo también lleva una ametralladora de 7,62 mm con 300 tiros, y 20 granadas para auto-defensa. Las equipos de propulsión, protección, comunicaciones, supresión de fuego y  generación de humo en el Tipo 73 son generalmente idénticos a los del tanque Tipo 59.



ESPECIFICACIONES

Chasis: tanque Tipo 59
Tripulación: 4 (comandante, conductor, y dos mecánicos)
Peso de combate: 31 toneladas
Dimensiones: Longitud: 7.160 m; ancho: 3,270 m; Altura: 2,125 m (sin ametralladora) o 2.450 m (con ametralladora)
Velocidad máxima: 50 kmh
Velocidad media: 30 ~ 33 km / h (en carretera), o 20 ~ 25 km / h (todo terreno)
Capacidad máxima de combustible: 790 litros
Gama máxima: 415 ~ 435 kilometros
Vadeo: 1,4 m
Cruce Trench: 2,7 m
Max gradiente: 60%
Motor: 520 hp 12150L
Relación potencia / peso: 12,3 kW / t
Transmisión: Mecánica, planetario
Track: Metallic
Suspensión: barra de torsión
Radio: A 220-recepción / transmisión de radio con antena de varilla, rango max 16 km, frecuencia 20 ~ 22.375 MHz
NBC protección: No
Visión nocturna: No
La extinción de incendios: Semi-automatic/manual
Recuperación de la capacidad del cabrestante principal: 25 toneladas (sin polea), 50 toneladas (con polea)
Longitud del cable del guinche: 200 m
Boom capacidad: 1 tonelada
Boom Altura máxima de elevación: 4,77 m
Boom rango de elevación: N / A
Boom rango acimut: + / - 100 grados
Max capacidad de remolque: 21 toneladas
Arma: Una
ametralladora antiaérea de 12,7 mm Tipo 69, 500 cartuchos



Sinodefence (c)

miércoles, 28 de noviembre de 2012

Maniobras: Arrasando la colina Gangnam style!

Ejercicio anual conjunto Aire/Tierra 2012 de la República de Corea
ROK Annual Joint Air/Ground Exercise 2012

A ver muchachos, aprendan como se tiene que hacer un ejercicio de prueba de material de combate de primera calidad.


SGM: Proyecto Fieseler Fi-166 (Alemania)




Fieseler Fi Höhenjäger I-166

Fieseler Fi Höhenjäger II-166


Aunque interceptor a cohete de Wernher von Braun fue rechazado por el RLM en 1941, atrajo la atención de Erich Bachem, que era entonces director técnico de la empresa Fieseler. Sobre la base de los planes de von Braun, Bachem fue autor de dos estudios de diseño de las aeronaves que utiliza el poder de cohetes para alcanzar el despegue vertical.

El primer diseño fue conocido como el I-166 Höhenjäger Fi, consistía en un cohete muy similar al A-5 de von Braun conectado a la panza de un avión de combate con dos motores turborreactores bajo su ala. El diseño de la aeronave se inspiraba en el diseño de Messerschmitt Bf 109 TL. Este sistema de "montura y jinete" utilizaba el cohete portador para levantar el avión hasta una altitud de 12.000 metros. Una vez allí el caza se separaría individualmente, y el cohete portador volvería a la tierra en paracaídas y se recuperaba para vuelos futuros.

El segundo diseño se conoce como segundo Fi-166 Höhenjäger, fue un gran avión de dos asientos que fue diseñado para despegue y vuelo propulsado puramente por cohete. Este diseño era muy similar a la original de von interceptor de Brun.

Ninguno de los dos diseños avanzaron más que de la etapa de diseño.

En la primavera de 1944, el RLM pidió un caza para defensa local y los fabricantes examinaron de nuevo la idea de una aeronave propulsada por cohete. A partir de este requisito, Bachem, que había dejado Fieseler, llegó a proponer y construir el Bachem Ba-349 Natter - El primer Interceptor de despegue vertical.



Fieseler Fi Höhenjäger I-166

Motor cohete EMW y motor con dos turborreactores Jumo 004
Máxima velocidad 830 kmh
Despegue Peso 10.000 kg
Peso bruto 5.620 kg
Peso 4.220 kg Landing
Resistencia 45 minutos

Fieseler Fi Höhenjäger II-166

Rocket Power Plant EMW motor
Máxima velocidad 830 kmh
Despegue Peso 13.500 kg
Peso bruto 5.930 kg
Peso 5,930 kg Landing
Resistencia 45 minutos

Fuentes:
Birth of the Missile - By Ernst Klee & Otto Merk - E. P. Dutton Publishers, 1965
Reichdreams Dossier N0. 9 VTO Interceptors - By Justo Miranda

German VTOL (c)

Flankers: T-10S, la culminación

T-10S, la culminación.



La decisión de rediseñar completamente el avión fue tomada por lo tanto, en 1979. Esta nueva versión recibió la designación T-10S. El prototipo T-10-7 y T-10-12 que estaban en construcción fueron tomados y completados a tiempo para T-10S-1 (finales de 1980) y el T-10S-2. Vladimir S. Ilyushin probó el prototipo T-10S-1 el 20 de abril de 1981, pero el avión se estrelló 03 de septiembre de 1981 durante una prueba de autonomía de vuelo, teniendo el aparato un problema de combustible. El segundo prototipo se estrelló 23 de diciembre de 1981 durante un vuelo de prueba a la velocidad máxima de Mach 2,35. Su piloto, Alexander Komarov murió.
Entre el T-10 y T-10S, podemos ver cambios muy significativos. Tanto es así que si se mira de cerca, es realmente dos planos totalmente diferentes. Los representantes de los Sukhoi fuera a decir, no sin cierto humor que sólo la rueda delantera y el asiento de eyección fueron comunes a ambas máquinas.






Los principales cambios son los siguientes:
- La forma general de la célula ha sido completamente rediseñada. El borde de ataque del ala y los flaps han sido cambiados. Alerones y flaps fueron reemplazados por flaperones. La superficie alar de 59,4 m² pasa a 62 m² .
- Para reducir la fricción, el fuselaje delantero apareció en su versión modificada y los tanques de combustible que incorpora una mayor capacidad.
- Las entradas de aire mantienen sus formas, pero un "escudo de red" se llevó a cabo en el interior para evitar la entrada de cuerpos extraños durante el despliegue en terreno no preparado.
- Un cono de cola se añadió para aumentar la maniobrabilidad a altos ángulos de ataque y estabilidad lateral. Contiene un paracaídas de frenado y un perturbador 13 APP-50 (3 cartuchos que contienen cada una chaff o bengalas de 50-mm ).
- La cola se rediseñaron y su ubicación cambiado para mejorar la estabilidad lateral.
- El estabilizador de rodaje hizo su aparición bajo el fuselaje trasero.
Las tomas de los motores de turboventilador de  flujo sencillo de los T-10,  pasaron a los aviones de la serie  traducidos en un cambio profundo en las formas del fuselaje. Las tomas de aire son ahora visibles.
- El tren delantero de aterrizaje no se retrae más hacia atrás sino hacia adelante.
- Los dos aerofrenos ventrales (que sirvió como la puerta del tren de aterrizaje principal) se han convertido en un estilo único dorsal freno de aire F-15 de 2,6 m².

Todas estas modificaciones mejoraron considerablemente el rendimiento del T-10. Los prototipos fueron los siguientes T-10-15 y T-10-17 que se unieron al programa de pruebas en 1982. T-10-14 es una célula de prueba estática. El primer Su-27 de pre-serie hizo su primer vuelo el 02 de junio de 1982 a manos de Aleksander Isakov. Al año siguiente, la planta de Komsomolsk-on-Amur produjo otros nueve T-10S: T-10-18, -20, -21, -22, -23, 24, -25, -26 y -27. Los ensayos en el T-10-17 sufrió graves daños mientras que el T-10-21 se perdió directamente. De hecho la causa fue que perdió un ala.
La OTAN atribuye a los T-10S (de T-10-22) la designación de "Flanker-B". El primer T-10S difieren un poco de la serie Su-27. Los primeros dispositivos se mantuvieron "barreras" anti-flauta en el borde de la deriva y el flap no "cortado". Además, el cono de cola no tenía extensión en cada lado. El tubo de pitot es también muy largo.

Una belleza de diseño




Copyright © Aircraftstories - Mai 2003.

Si le interesó esta entrada, vea la anterior respecto al T-10

martes, 27 de noviembre de 2012

Cockpit: Mil Mi-26 se hace de cristal

Comparación entre el cockpit del MI-26 T1 y T2

T1

T2


Diferentes, no?

Seguridad: Exhibición Interpolitex 2012

Exhibición Internacional de Seguridad Interpolitex-2012 (Rusia)

Sako TRG M10

Rifle 5,56A-91

Rifle de francotirador VKS

Lanzagranadas GP-30M

Mira termal adjunta a un arma modelo Skanda PNVA-75

Mira termal SKANDA 60

Escopeta RMB-93

Lanzagranadas AGS-30

Mira termal TB4-100

Lanzagranadas 6G30


Todas las fotos de Vitaly Kuzmin

Artillería de costas: Salen de servicio las 100mm finesas

Últimos disparos de la artillería costera finlandesa de 100-mm



El 25 de octubre de 2012 en la costa finlandesa la batería de defensa costera de la división Porkkala (Porkkalan Rannikkopataljoona) Upinniemi en el Golfo de Finlandia se hicieron últimos disparos de la torreta de cañones de artillería costera de 100 mm 100 56 TC que durante mucho tiempo constituyó uno de los pilares de la artillería costera finlandesa. La mayor parte de las 14 baterías con ajustes 100 56 TC fue retirado del servicio en 2006-2007, y hasta la fecha el proceso de eliminación de las armas (con la remoción o traslado a exposiciones de museos) se ha completado. Como símbolo de su fin de vida útil se realizaron los disparos del 25 de octubre.



La torreta de cañón de artillería costera de 100mm 100 56 TC (100 millimetrios 56 calibres). Es una torreta realizada en una planta finlandesa con un arma de 100 mm, una longitud de calibre 56) se utiliza en la torreta de defensa costera del tanque soviético T-55 con un cañón estándar de 100mm D-10T. 58 torres de este tipo fueron adquiridos por Finlandia a la Unión Soviética específicamente para la defensa costera en 1967, y se utilizaron para la construcción de 14 baterías costeras, puesta en funcionamiento en 1969-1972. Para reducir el coste de la torre sin estabilizadores se compraron las armas. Las instalaciones de torretas terrestres fueron montadas con amplias instalaciones subterráneas de hormigón como compartimiento de la torreta blindada, y la parte superior cubierta de asbesto-corcho "de recubrimiento" para enmascarar la posición. Torres equipadas con equipos de observación para el fuego fueron camufladas en posiciones ocultas. El cálculo de una planta de la torreta tenía 9 años. En una serie de baterías adicionales construidos disposición torre que parece 100 56 TC como señuelos. En 1980, la instalación de TC 100 56 se modernizaron con la instalación de electricidad, telémetros láser, computadora balística, y dispositivos de visión nocturna, así como la instalación de más sofisticadas torres de máscara "kamennopodobnoy". Los planes para mejorar aún más 100 56 TC, incluyendo la compra prevista de una moderna munición china de 100 milímetros, fueron cancelados después de 1991.

Como parte de la artillería costera finlandesa quedan las torretas de artillería costera 130 53 TC de 130 mm, un desarrollo nacional de producción de 1980 (utilizando torretas de producción de la fábrica Tampella con balística de cañones soviéticos M-46 de 130-mm ).
