Francotirador: Ajustando un rifle de precisión

Configuración de un sistema de armas de francotirador

Damon Bolding / Small Arms Defense Journal, V8N4 , Volumen 8

Un sistema de armas de francotirador es un instrumento de precisión. Los componentes básicos de un sistema de armas de francotirador son el rifle y la óptica. Este artículo no discutirá los procedimientos para disparar un rifle, o los fundamentos de la puntería necesarios para emplear el sistema de armas de francotirador, pero discutirá ciertos pasos necesarios para configurar el arma y la óptica. Para este artículo, usaré el rifle M2010 que actualmente emplea
el ejército de EE. UU.

AJUSTE APROPIADAMENTE EL RIFLE PARA EL DISPARADOR INDIVIDUAL

Hay varios ajustes que se deben hacer tanto en el rifle como en el equipo asociado para lograr una posición de disparo natural. El francotirador debe experimentar para encontrar los ajustes necesarios para facilitar mejor los fundamentos de la puntería y la estructura del cuerpo.

AJUSTE DE LA CULATA

La longitud del tirón es la distancia entre la culata y el gatillo. El francotirador debe determinar la longitud adecuada de tiro en todas las posiciones de disparo. Lo que el francotirador desea lograr es la capacidad de apretar el gatillo hacia atrás con un dedo del gatillo de 90 grados capaz de tener un "descanso" limpio. Esto debe comprobarse en todas las posiciones de tiro para asegurarse de que no es necesario arrugar el hombro que dispara ni estirar el cuello para poner la mira en el blanco. Si esto ocurre, creará tensión muscular y movimiento excesivo.

DESCANSO DEL OJO

El alivio del ojo es la distancia desde el ojo de disparo del francotirador hasta la mira trasera o la lente ocular.

Para lograr un alivio visual adecuado, el francotirador debe mantener la cabeza lo más erguida posible, con el ojo de disparo ubicado directamente detrás de la parte trasera del sistema de observación. Esta colocación de la cabeza permite que los músculos que rodean el ojo se relajen. La mejor ayuda para un alivio constante de la vista es mantener la misma soldadura original de un disparo a otro. El visor debe ajustarse hacia adelante o hacia atrás para garantizar que se establezca el alivio ocular adecuado, y debe verificarse en varias posiciones antes de ponerlo a cero para que no fomente una posición incorrecta.

Es importante que el francotirador sepa que el rango de alivio del ojo del visor cambia con la ampliación. Saber esto puede ayudar en posiciones de disparo incómodas, lo que dificulta la obtención de un alivio ocular adecuado. Reducir el aumento del alcance puede aumentar la cantidad de alivio ocular necesario para obtener un campo de visión completo, mientras que aumentar el aumento puede tener el efecto contrario.

ENFOQUE DE LA RETÍCULA EN UN VISOR

Todos los ajustes de enfoque de la retícula se realizan con el ocular. Cuando apunte al cielo o a una caída trasera simple, como una pared blanca, eche un vistazo rápido a través del visor a la retícula. Si la retícula está ligeramente borrosa a primera vista, es necesario ajustar el enfoque de la mira. Esto provocará una tensión indebida en los ojos del francotirador con el tiempo.

Es mejor apartar la mirada del visor mientras realiza los ajustes de enfoque, ya que su ojo corregirá automáticamente una imagen ligeramente desenfocada. Si su visor está equipado con un anillo de bloqueo, gire el anillo de bloqueo para permitir que el ocular gire libremente. Realice pequeños ajustes de 1/4 de vuelta mientras mira hacia otro lado y verifica la claridad de la retícula cada 1/4 de vuelta. Continúe este proceso hasta que la retícula aparezca clara y nítida.

Si su vista cambia, reajuste el ocular. A medida que envejecemos, la vista normalmente cambia. Es posible que desee verificar la nitidez de la retícula en su alcance cada vez que cambie la prescripción de su ojo, para asegurarse de que aún esté correctamente ajustada para su ojo.

ERRORES EN LA APUNTACIÓN

Todo el mundo comete errores ocasionales al apuntar. Algunas causas comunes de errores de puntería incluyen:

• Efectos de sombra.
• No poder.
• Paralaje.

EFECTOS DE SOMBRA

Al apuntar, el francotirador debe asegurarse de que el campo de visión del telescopio sea claro y sin sombras. Un relieve ocular incorrecto crea una sombra circular que reduce el tamaño del campo, dificultando la observación. Las sombras en forma de media luna hacen que las balas golpeen en el lado opuesto a la sombra.

Si el francotirador nota una sombra en los bordes del campo de visión (FOV), entonces debe encontrar una posición de cabeza donde pueda ver claramente todo el FOV.

CANTO DE ARMA

Afecta la trayectoria balística del proyectil; TOF (Tiempo de vuelo) más largo equivale a una mayor medición del error.

La eliminación de la inclinación del arma puede no ser crítica para objetivos grandes o de proximidad cercana, pero es crucial para el enfrentamiento preciso de objetivos pequeños, objetivos de larga distancia y objetivos en movimiento.

Como regla general (para cartuchos comunes), un peralte de 1 grado producirá un desplazamiento lateral de 5 pulgadas a 1000 yardas en la dirección del peralte y también producirá un pequeño desplazamiento vertical del punto de impacto.

El peralte del arma debe identificarse y corregirse mediante el uso de un dispositivo antiperalte para todos los enfrentamientos. El alcance debe ajustarse con una plomada para asegurarse de que la retícula esté perpendicular al suelo.

PUNTO NATURAL DE OBJETIVO

Mantener el NPA puede ser difícil cuando se atacan objetivos en movimiento según la técnica y el alcance del combate. Al participar en un sector de objetivo fijo, los tiradores siempre deben establecer la posición del cuerpo para que puedan seguir sin problemas al motor a través de todo el sector sin atascarse e interrumpir el
NPA más de lo necesario.

Es posible que los tiradores tengan que ajustar la posición del cuerpo levantando el codo durante el enfrentamiento para mantener el punto de puntería adecuado en el objetivo a medida que se mueve a través del sector de enfrentamiento.

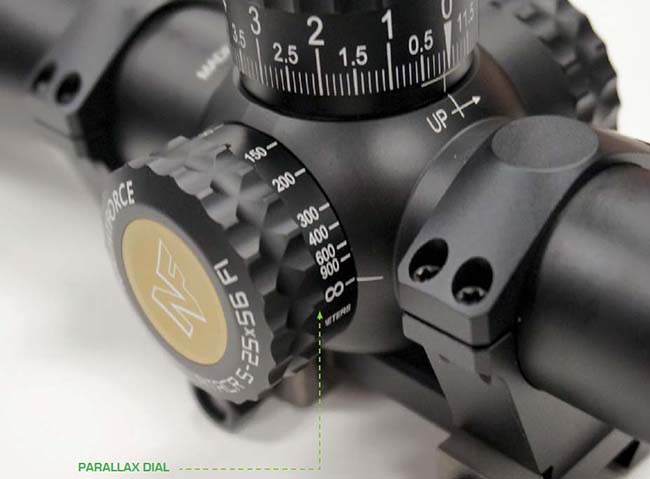

PARALAJE

Ocurre cuando su ojo está en el borde mismo de la pupila de salida. Para eliminar el paralaje en los visores de ajuste de enfoque lateral, siga estos pasos:

• La retícula debe estar clara (enfocada) antes de girar la perilla de paralaje. Si no es así, siga las instrucciones en
  "Enfoque de la retícula".
• Con el arma de fuego en una posición estable, mire a través del visor, concentrándose en el punto de mira central de la retícula.
• Mueva la cabeza ligeramente hacia arriba y hacia abajo y hacia la izquierda y hacia la derecha. Es importante no mover el arma mientras se realizan estos movimientos de la cabeza, ya que puede provocar la aparición de paralaje cuando no lo hay.
• El punto de mira debe permanecer exactamente en la misma posición contra el blanco; si se mueve, gire el dial de ajuste de enfoque lateral hasta que se estabilice.
• El plano focal de la retícula, lo que hace que la imagen del objetivo y la retícula parezcan estar en dos lugares separados dentro del alcance. Esto hace que la retícula parezca moverse a través del objetivo.



AJUSTES ANGULARES

• Un minuto verdadero de ángulo (TMOA) es igual a 1/60 de 1 grado de arco. Su tamaño aumenta uniformemente en el rango, pero su valor angular permanece igual.
• A 100 metros el valor de un TMOA es igual a 1,145 pulgadas. A 200 metros, 2.290 pulgadas; a 300 metros, 3,435 pulgadas; etc.
• A 100 yardas, el valor de un TMOA equivale a 1,047 pulgadas.
• A 200 yardas, 2.094; a 300 yardas, 3.141 pulgadas.
• Un minuto verdadero de ángulo (TMOA) también es igual a 2,91 cm a 100 metros, 5,82 cm a 200 metros, etc.
• Para facilitar el cálculo y los ajustes del alcance, redondeamos estos números a Shooter Minutes of Angle (SMOA). Un SMOA a 100 metros es igual a 1 pulgada; a 200 metros, 2 pulgadas; a 300 metros, 3 pulgadas.
• Para demostrar el error impuesto al redondear un TMOA a un SMOA, considere el proceso a 1000 metros. Un TMOA a 1000 metros es de 11,45 pulgadas. Al utilizar el proceso de redondeo para facilitar el cálculo, un SMOA es de 10,00 pulgadas. La variación creada a través del proceso de redondeo es de 1,45 pulgadas a 1000 metros.
• Un Mil (milradian) es otra medida angular.
• Hay 21600 minutos en un círculo. 6283.2 Mils por círculo.
• Encontrar cuántos MOA hay en un mil (21600 min / 6283.2 mils = 3.438 MOA en un Mil).
• Hay 3,438 TMOA por mil, pero para el redondeo de campo, use 3,5 SMOA por mil.

PUESTA A CERO

El requisito más fundamental para una buena precisión es tener un cero fiable.

Dispara a grupos desde diferentes posiciones para ver cuánto afectan el punto de interés de los rifles el agarre, la soldadura de las mejillas, el control del gatillo y la alineación de la mira.

Los términos comunes al poner a cero son:

Los términos comunes al poner a cero son:
Punto de objetivo (POA):
Punto de impacto (PDI):	Lugar donde la bala golpea el objetivo
Agrupación de disparos:	La capacidad del tirador para colocar puntos de interés de bala en la misma ubicación en el objetivo
Punto Medio de Impacto (MPI):	Punto central de todos los disparos
Sin viento cero:	Arma cero sin compensación por deriva del viento
Deslizar las escalas:	Proceso por el cual las escalas de la óptica vuelven a cero para indicar los datos del rifle para un rango específico sin corrección de viento
Cambio cero:	Ajuste de alcance aplicado para compensar el cambio de PDI que ocurre cuando se usa un supresor o Cold Bore.

PROCESO DE PUESTA A CERO

1. Base de visor de torsión y rifle
2. Limpie el ánima del rifle con un parche seco o una serpiente de ánima
3. Cañón y óptica del rifle con mira de calibre (si hay equipo disponible)
4. Dispara una ronda para confirmar el impacto en el objetivo
5. Ajuste las miras para mover PDI a PDA
6. Dispara un grupo de cinco rondas
7. Ajuste las vistas para mover MPI a POA
8. Balanzas deslizantes
9. Confirmar cero con grupo de cinco rondas



Cosas para recordar al poner a cero:

• El paralaje incorrecto cambiará su cero.
• El enfoque óptico incorrecto cambiará su cero.
• Cambiar la posición de tu cuerpo cambiará tu cero.

PRUEBA DE OBJETIVO ALTO

Los ajustes de mira no calibrados son uno de los problemas más comunes al disparar. En la mayoría de los casos, hay una cierta cantidad de error en la torreta o retícula de un visor. Como todo instrumento de medición, su alcance debe verificarse y determinar si los ajustes son precisos.

El Tall Target Test es un ejercicio de calibración. Debe realizarse exactamente a 100 metros o que usted mida y tenga en cuenta el alcance exacto.

También debe asegurarse de no inclinar su rifle. La nivelación de las miras es muy importante. Al disparar la prueba de objetivo alto con su nivel de alcance instalado, puede verificar el verdadero seguimiento vertical del alcance.

Disparar con un rifle/visor de nivel verificado promueve una mejor lectura del viento porque ha eliminado cualquier componente desconocido del peralte. La prueba de objetivo alto es la siguiente:

1. Instale un tablero de blancos (de al menos 36 pulgadas de alto) con una línea vertical dibujada (confirmada con una plomada o un nivel) a 100 metros. Mida el rango con LRF para confirmar el rango real.
2. Coloque un punto de puntería cerca de la parte inferior de la línea vertical y dispare a un grupo para confirmar el cero.
3. Marque (o mantenga) 30 MOA/10 MIL (según las medidas de su torreta) de elevación y dispare a otro grupo.
4. Mida la distancia entre los grupos de disparos con una cinta métrica.
5. Utilice la fórmula siguiente (figura xx) para calcular el factor de corrección de su alcance.
6. Aplique el factor de corrección a cualquier solución balística sin procesar para tener en cuenta el error de seguimiento del alcance.
