SAM: HongQi 9, el Patriot/S-300 chino



Misiles antiaéreos superficie-aire HongQi 9 (China)



El HongQi 9 (HQ-9) es un sistema de misiles superficie-aire de largo alcance, para todas las altitudes, bajo todas las condiciones meteorológicas desarrollados por la Academia China de Tecnología de Defensa (también conocido como CASIC), subordinada a la Corporación de Ciencia Aeroespacial e Industria de China (CASIC). El HongQi 9 fue diseñado para involucrar a múltiples objetivos aéreos como aviones de ala fija y helicópteros en todas las altitudes, con una capacidad limitada de misiles antibalísticos. El HongQi 9 está cumpliendo con la Fuerza Aérea del EPL (SAM cuerpo) y también en la Marina del EPL en forma de barco con sede HaiHongQi 9 (HHQ-9).

Programa
El desarrollo del HongQi-9 se inició en la década de 1980, basado inicialmente en el sistema misiles de defensa aérea Patriot de los EE.UU. que China obtuvo a través de terceros países desconocidos. Al igual que el Patriot, el HongQi 9 utiliza un sistema de guía terminal "Track-Via-Missiles" (TVM) y fue diseñado originalmente para ser lanzado desde un lanzador de contenedores en forma de caja inclinada colocada al estilo del Patriot. El misil utiliza un motor de dos etapas de combustible sólido. Debido a la deficiente tecnología sólida de cohetes de combustible de China, el HongQi-9 tenía problemas serios de gran tamaño - la primera etapa, era de 700 mm de diámetro y la segunda etapa era de 560 mm de diámetro. Como resultado, cada vehículo de lanzamiento sólo se podía llevar a dos lanzadores de misiles del tubo.


Misiles HHQ-9 (Internet en China)

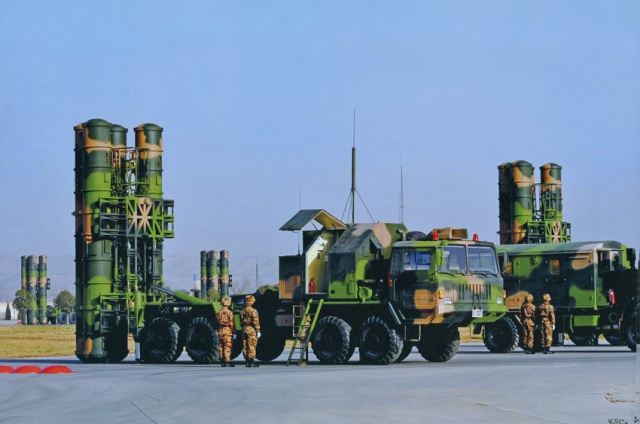

Después de que China obtuvo el sistema SAM S-300PMU de Rusia en la década de 1990, algunas tecnologías del S-300PMU se utilizaron para mejorar el diseño HongQi 9. El HongQi 9 se cree que se han beneficiado de los cohetes de combustible sólido del S-300, como por ejemplo el diseño aerodinámico, spoilers de gas dinámico, y las tecnologías de lanzador. Esto se ha traducido en una modificación de HongQi 9 que es "puesto en marcha en frío" desde un sistema de tubos verticales al estilo del lanzador del S-300. Cuatro lanzadores de tubo se portan a bordo de un vehículo 8X8 TEL con capacidad para todo terreno.

El HongQi 9 se desarrolló inicialmente para reemplazar a los abundantes y obsoletos HongQi 2 (copia china del SA-2 Guideline de la Unión Soviética/Rusia) del EPL, pero el lento avance en el desarrollo ha llevado a la decisión del EPL para la compra adicional de misiles de S-300PMU desde Rusia. En el momento en el HongQi 9 estaba listo para su despliegue operativo a finales de 1990, el misil ya estaba retrasado respecto a otros misiles de defensa aérea extranjeros, como los PAC3 de EE.UU. y los S-300PMU2 de Rusia en la capacidad y el rendimiento. Sólo un pequeño número de los HongQi 9 ha sido puestos en el terreno por el EPL para pruebas operativas y evaluaciones. La variante naval del HongQi 9 ha sido instalado a bordo del destructor de Tipo 052C en servicio en 2004.

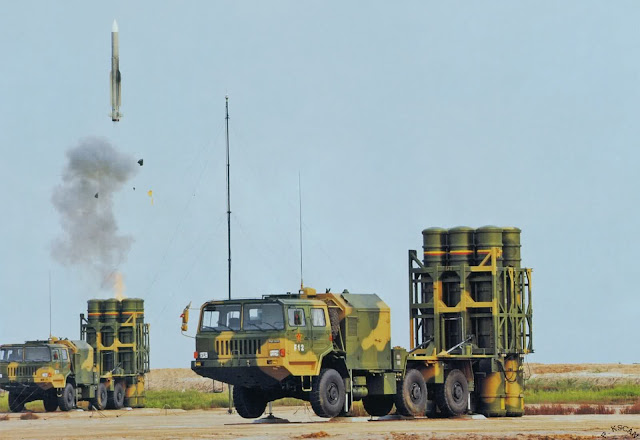

El HongQi 9 se dice que un alcance de 200 kilómetros hasta una altitud de 30 km. El misil tiene una espoleta de proximidad con un alcance efectivo de 35 metros, que se activa cuando el misil está a 5 km de distancia de su objetivo. El misil se transporta y se pone en marcha en un transporte-erector-lanzador (TEL) Taian TAS5380 8X8, que tiene cuatro tubos lanzadores que parecen casi idénticas a las utilizadas en el S-300PMU1.



Orientación y Control de Tiro
La guía del HongQi 9 es muy similar a la de los misiles Patriot, que consiste en la orientación inicial inercial + corrección de medio curso por comando de radio + guía terminal de búsqueda a través de misiles (TVM). La corrección a mitad de camino por comandos  se transmiten al sistema de orientación de la estación de control terrestre de enganche. El sistema de adquisición de blancos en el misil adquiere el objetivo en la fase terminal del vuelo y transmite los datos usando el enlace descendente a través de la TVM de radar en tierra a la estación de control de compromiso para el final de los cálculos de corrección de curso. Los comandos de corrección del curso se devuelven al misil a través de la subida de comandos.

El sistema informa HongQi 9 utiliza un gran radar por etapas planas de matriz HT-233 C-3D mono-pulso de banda I, que opera en la banda de 300 MHz y tiene un rango de detección de 120 km y el rango de seguimiento de 90 kilómetros. El radar puede detectar blancos en azimut (360 grados) y elevación (0 a 65 grados), y es capaz de rastrear a unos 100 objetivos en el aire y al mismo tiempo la adquisición de más de 50 objetivos. El sistema de radar se realiza en un pesado todoterreno Taian TAS5380 8X8.

El HongQi 9 también puede ser compatible con el radar de seguimiento de Rusia, lo que es adecuado para ser desplegados en combinación con el S-300.

SAM Anti-radiación FT-2000
En 1998 CPMIEC reveló un único sistema de misiles superficie-aire M-2000 anti-radiación, que fue diseñado combatir sistemas aerotransportado de alerta y control (AWACS) y otros aviones de guerra electrónica a grandes distancias. Basado en el diseño HongQi 9, el FT-2000 está equipado con un radar pasivo, de búsqueda de objetivos y se lanza desde un vehículo transporte-erector-lanzador (TEL) 8x8 que transporta a cuatro tubos lanzadores de misiles.



El FT-2000 es una versión reducida de la HongQi 9 equipado con un buscador de radar pasivo, que dirige a los misiles hacia la emisión electrónica de AWACS y avión de guerra electrónica (EW) enemigos. Cuando el misil detecta y bloquea en el radar, y se puede dirigir hacia el objetivo de forma autónoma a 1.200 m/s, mientras que el mantenimiento de una sobrecarga de 14G. El FT-2000 también puede ser utilizado en cooperación con aviones amigos cuando el receptor de alerta de radar de a bordo detecta la señal de hostilidad. Además, el misil FT-2000 cuenta con un sistema integrado de navegación inercial, por lo que cada vez que se ha adquirido un bloqueo delantero, seguirá hacia el objetivo, incluso si el emisor está apagado, aunque la precisión del misil seriamente degradar en este caso.

Para la detección y localización de las emisiones de radar hostil y bloqueadores del FT-2000 hace uso de cuatro mensajes de sensores de medidas de apoyo electrónico (ESM) terrestres, cada uno de los cuales se monta en vehículos de ruedas y juntos pueden seguir a 50 blancos simultáneamente. Los puestos de sensor ESM se despliegan en un 30 kilometros distancia el uno del otro. Los lanzadores de misiles están desplegados cerca de la estación central de ESM sensor a una distancia de 150 metros. Además, el misil puede ser usado en conjunción con los radares de vigilancia y adquisición de objetivos.



A pesar de ser considerado como el primero de su tipo en el mundo, la eficacia real de la FT-2000 en la operación de alguna manera era dudosa. El misil llamó la atención de grandes, cuando se reveló por primera vez en 1998, pero no entró en producción debido a la falta de interés de mercado ya sea nacional o internacional.



Especificaciones

Propulsión: Motor cohete de dos etapas de propulsante sólido
Distancia oblicua: Mínimo 500 m., máximo de 200 kilometros, 30 kilometros o en contra de misiles balísticos
Velocidad máxima: Mach 2
Orientación: guiado por radar semi-activo TVM
Cabeza de combate: 180kg
Tiempo de reacción del sistema: 10 segundos
Probabilidad de impacto al primer disparo: 70 ~ 90%



Última actualización: 03 de octubre 2009 Sinodefence (c)
