FAA: El costo de entrenar un piloto de F-16 Fighting Falcon

Argentina: Cada piloto de F-16 costará entre 27/52 millones USD en toda su carrera



Costos de formar y mantener pilotos de F-16 Fighting Falcon para la Fuerza Aérea Argentina

• ¿Cuánto cuesta crear y mantener calificado a un piloto de F-16?
• ¿Cómo sería el ciclo de vida de un piloto en la Fuerza Aérea Argentina?
• Cifras al 2024 y un análisis económico-financiero al final


Por Esteban McLaren para FDRA

Supongamos un futuro piloto argentino, oficial recién graduado. Los aviones disponibles para entrenamiento son los Grob G 120, AT-6 Texan II, EMB 312 Tucano y FMA IA-63 Pampa, luego viene, a partir del año que viene, el F-16 Block 15 MLU ex-Dinamarca. ¿Cuántas horas de vuelo se requiere que cumpla en cada aparato un piloto para llegar a volar en un F-16? Luego, si el piloto llega a calificar para volar F-16, cuantas horas por año debe mantener para seguir calificado en el aparato. Buscamos sumar en una tabla todas las horas realizadas por aparato más las horas por año de volar un F-16 hasta alcanzar el límite de edad permitido para un piloto para poder volar un moderno caza de combate. Para ello vamos a suponer un ciclo de vida del piloto, suponiendo edades razonables del piloto cuando inicia con el Grob G-120 y luego establecer una edad de corte para poder operar el F-16 tal como se emplea bajo los estándares de la OTAN. Un análisis económico-financiero optativo se encuentra al final.

Para determinar cuántas horas de vuelo un piloto argentino, siguiendo los estándares de la OTAN (NATO), necesita completar en cada avión antes de calificar para volar un F-16 Block 15 MLU, así como cuántas horas anuales debe mantener para seguir calificado, es necesario basarnos en el perfil estándar de entrenamiento de pilotos militares en fuerzas aéreas occidentales. A continuación, se desglosan las etapas de formación y la acumulación de horas de vuelo según los tipos de aviones disponibles: Grob G 120, AT-6 Texan II, EMBV 312 Tucano, FMA IA-63 Pampa, y finalmente el F-16 Block 15 MLU.

Etapas de Entrenamiento de Vuelo

1. Grob G 120 (Entrenamiento Primario)
   • Este es el avión de entrenamiento primario básico. Los estándares de la OTAN y los de muchas fuerzas aéreas occidentales requieren que los cadetes completen entre 70 y 100 horas de vuelo en esta etapa antes de avanzar.
2. AT-6 Texan II o EMB 312 Tucano (Entrenamiento Intermedio/Avanzado)
   • Después del entrenamiento primario, los cadetes pasan a un avión de entrenamiento turbohélice como el AT-6 Texan II o el Tucano. Este entrenamiento intermedio/avanzado suele requerir entre 120 y 150 horas de vuelo, dependiendo de la fuerza aérea.
3. FMA IA-63 Pampa (Entrenamiento en Jet)
   • En esta etapa, los cadetes vuelan un jet de entrenamiento avanzado como el IA-63 Pampa para familiarizarse con las características de los aviones a reacción. Normalmente, se requieren entre 150 y 200 horas de vuelo en este avión antes de pasar a un caza supersónico.
4. F-16 Block 15 MLU (Conversión Operacional)
   • Tras completar el entrenamiento en jet, el piloto entra en un curso de Conversión Operacional para volar el F-16. Este curso incluye tanto simulación como horas reales de vuelo. Por lo general, se requiere un mínimo de 200 horas de vuelo en el F-16 para obtener la calificación completa.

Horas de Vuelo para Mantener la Calificación en el F-16

Una vez calificado en el F-16, para mantener la calificación como piloto operativo, los estándares de la OTAN requieren que el piloto mantenga entre 120 y 180 horas de vuelo anuales en un avión de combate moderno como el F-16.



Edades y Progresión

Asumimos que el piloto comienza su entrenamiento alrededor de los 21 años (tras haber completado la formación académica en la Escuela de Aviación Militar - EAM) y que la edad de retiro de un piloto de caza en un moderno avión de combate se sitúa alrededor de los 45 años, siguiendo los estándares de las fuerzas aéreas occidentales.

A continuación, se presenta una tabla que resume las horas de vuelo por cada etapa de entrenamiento y las horas necesarias para mantener la calificación en el F-16 hasta la edad de retiro:

Tabla Resumen de Horas de Vuelo

Etapa	Avión	Horas Requeridas	Edad Aproximada
Entrenamiento Primario	Grob G 120	80	21 años
Entrenamiento Intermedio	AT-6 Texan II / Tucano	140	22 años
Entrenamiento en Jet	FMA IA-63 Pampa	180	23 años
Conversión Operacional	F-16 Block 15 MLU	200	24 años
Horas Totales Entrenamiento	600
Horas de Vuelo Anuales	F-16 Block 15 MLU	150 (promedio anual)	25-45 años
Horas Anuales por 21 años (de los 24 a los 45 años)	3,150

Total de Horas de Vuelo

Concepto	Horas Totales
Horas totales de entrenamiento (hasta F-16)	600
Horas de vuelo anuales en F-16 (21 años)	3,150
Total de horas de vuelo	3,750

Un piloto argentino, siguiendo los estándares de la OTAN, necesitaría acumular aproximadamente 600 horas de vuelo en entrenamiento básico, intermedio y avanzado antes de calificar para volar un F-16. Una vez calificado, deberá mantener alrededor de 150 horas anuales de vuelo en el F-16. A lo largo de una carrera de 21 años (desde los 24 hasta los 45 años), el piloto habrá acumulado aproximadamente 3,750 horas de vuelo.

Cálculo de costos

Para calcular el costo total de entrenar a un piloto argentino y mantener su calificación en el F-16 Block 15 MLU, vamos a utilizar estimaciones razonables del costo por hora de vuelo para cada avión en la flota de entrenamiento y operación mencionada: Grob G 120, AT-6 Texan II, EMBV 312 Tucano, FMA IA-63 Pampa, y el F-16 Block 15 MLU. Luego, sumaremos todos los costos para tener un estimado total del costo de entrenar y operar a un piloto en su vida útil como piloto de combate en Argentina.



Estimaciones de costo por hora de vuelo

1. Grob G 120: Fuentes globales estiman alrededor de $500 USD por hora de vuelo.
2. AT-6 Texan II o EMBV 312 Tucano: El costo estimado por hora de vuelo para el AT-6 es de alrededor de $1,000 USD, y el EMBV 312 Tucano se ubica en una categoría similar.
3. FMA IA-63 Pampa: Siendo un entrenador a reacción, sus costos operativos son más altos, estimados en alrededor de $2,000 USD por hora según datos disponibles de jets comparables.
4. F-16 Block 15 MLU: De acuerdo con varias fuentes, el costo por hora de vuelo del F-16 varía entre $8,000 y $22,470 USD, dependiendo de factores como mantenimiento y condiciones operativas (Executive Flyers)​(Wikipedia).

Estas cifras son aproximadas y pueden variar dependiendo del país, la estructura de costos, mantenimiento, combustible y otros factores. Sin embargo, son cifras razonables basadas en el costo de operación de aviones similares en fuerzas aéreas occidentales.



Con base en la información actualizada, incluiremos dos estimaciones del costo de volar el F-16 Block 15 MLU: una basada en un límite inferior de $8,000 por hora de vuelo y otra basada en un límite superior de $22,470 por hora de vuelo. A continuación se muestra la tabla revisada y el desglose de costos.



Tabla actualizada: Horas de vuelo y costos por aeronave (F-16 Block 15)

Etapa	Avión	Horas Requeridas	Costo por Hora (USD)	Costo Total (USD)	Edad Aproximada
Entrenamiento Primario	Grob G 120	80	500	40,000	21 años
Entrenamiento Intermedio	AT-6 Texan II / Tucano	140	1,000	140,000	22 años
Entrenamiento en Jet	FMA IA-63 Pampa	180	2,000	360,000	23 años
Conversión Operacional	F-16 Block 15 MLU	200	8,000	1,600,000	24 años
Horas Totales Entrenamiento	600			2,140,000
Horas de Vuelo Anuales (baja estimación)	F-16 Block 15 MLU	150 (anual)	8,000	1,200,000 (anual)	25-45 años
Horas Totales por 21 años (baja estimación)	3,150	8,000	25,200,000
Costo Total con estimación baja				$27,340,000 USD

Estimación Alta: F-16 a $22,470 por hora (F-16C)

Etapa	Avión	Horas Requeridas	Costo por Hora (USD)	Costo Total (USD)	Edad Aproximada
Entrenamiento Primario	Grob G 120	80	500	40,000	21 años
Entrenamiento Intermedio	AT-6 Texan II / Tucano	140	1,000	140,000	22 años
Entrenamiento en Jet	FMA IA-63 Pampa	180	2,000	360,000	23 años
Conversión Operacional	F-16 Block 15 MLU	200	22,470	4,494,000	24 años
Horas Totales Entrenamiento	600			5,034,000
Horas de Vuelo Anuales (alta estimación)	F-16 Block 15 MLU	150 (anual)	22,470	3,370,500 (anual)	25-45 años
Horas Totales por 21 años (alta estimación)	3,150	22,470	47,327,500
Costo Total con estimación alta				$52,361,500 USD

Cálculo del Costo Total

1. Costo total de entrenamiento (600 horas):

   • Baja estimación: $2,140,000 USD
   • Alta estimación: $5,034,000 USD

2. Costo total de operación en el F-16 (21 años):

   • Baja estimación: $25,200,000 USD
   • Alta estimación: $47,327,500 USD

Resumen de Costos

Estimación	Costo Total (USD)
Estimación baja	$27,340,000 USD
Estimación alta	$52,361,500 USD

Conclusión

El costo total de entrenar y mantener a un piloto argentino calificado para volar un F-16 Block 15 MLU oscila entre $27,340,000 USD y $52,361,500 USD a lo largo de su carrera, dependiendo del costo por hora de vuelo en el F-16.

Costos operativos de cazas asequibles para Argentina

Los costos de tener un caza occidental "barato"

Esteban McLaren para FDRA






Informe comparativo sobre los costos operativos y de mantenimiento de varios aviones de combate, enfocándome en el F-16 Fighting Falcon (varios bloques), el F/A-18 Super Hornet, el Saab Gripen y el KAI F/A-50. La tabla incluye costos estimados por hora de vuelo, costos promedio de mantenimiento por año, y tiempos estimados para revisiones mayores:

Aeronave	Costo por hora de vuelo	Costo promedio de mantenimiento por año	Tiempo estimado para revisión mayor
F-16 Block 15	~$22,000	~$3-4 millones	Cada 4,000 horas
F-16 Block 30	~$22,500	~$4 millones	Cada 4,000 horas
F-16 Block 50	~$23,000	~$5 millones	Cada 4,000 horas
F-16 Block 70	~$25,000	~$6-7 millones	Cada 4,000 horas
F/A-18 Super Hornet	~$24,000-$29,000	~$8-10 millones	Cada 6,000 horas
Saab Gripen A	~$4,700	~$3 millones	Cada 8,000 horas
Saab Gripen E (estimado)	~$6,000	~$4-5 millones	Cada 8,000 horas
KAI F/A-50	~$7,500-$10,000	~$2-3 millones	Cada 5,000 horas

Se añade información sobre costo de adquisición

Para tener una idea, los valores de las columnas (1), (2) y (4) debieran ser los más bajos (azules) posibles mientras que la columna (3) uno debiera buscar el valor más alto (rojo) para encontrar la mejor opción. Como se observa en la tabla, los aviones que resultan baratos en su hora de vuelo, resultan más caro de adquirir. Asimismo, los tiempos de revisión en los F-16s se estancan en 4 mil horas mientras que en los Gripen esos valores se duplican. Increíblemente, los costos por hora de vuelo son 1/4 a 1/3 respecto de los F-16s en estos modelos suecos. Su costo de adquisición, como se estipuló, son el doble dependiendo la versión.




Esta última tabla presenta información procesada de la tabla anterior. La columna (1) presenta la relación entre el costo de adquisición y el costo de hora de vuelo. Una relación alta implica que por cada dólar de aeronave adquirida se garantiza un mayor valor en horas de uso. Campeón absoluto es el Gripen E, como se observa, y las versiones más antiguas del F-16 son que se ubican más caras en términos del costo de adquisición y un indicador de costo operativo (costo de hora de vuelo). La columna (2) indica cuantas horas de vuelo se pagan por cada millón de dólares desembolsados, una medida estándar de comparación. Los Gripen siguen siendo líderes en ello, liderazgo que se repite cuando consideramos cuánto cuesta volar 225 horas al año (promedio de 150-300 horas al año) que es lo que espera la OTAN de uso para cazas multirol. En definitiva, los Falcon no son los más baratos de operar pero si, sobre todo en el caso de Argentina con la oferta danesa, han sido de los más baratos de adquirir.



Puntos Clave:

1. F-16 Fighting Falcon:

   • El costo por hora de vuelo varía ligeramente entre los diferentes bloques, siendo los bloques más nuevos (como el Block 70) más costosos de operar debido a sus avanzados sistemas y aviónica.
   • Los costos de mantenimiento aumentan con la complejidad y los avances tecnológicos de los bloques más recientes.


Block 15


Block 30

Block 50


Block 70


2. F/A-18 Super Hornet:

   • Esta aeronave tiene un costo operativo por hora más alto en comparación con el F-16, en parte debido a su diseño bimotor y los requisitos de operación desde portaaviones.
   • También requiere un mantenimiento más intensivo y frecuente, lo que se refleja en los mayores costos anuales de mantenimiento.


F/A-18 Super Hornet


3. Saab Gripen:

   • El Gripen tiene uno de los costos operativos más bajos entre los aviones de combate occidentales, con costos particularmente bajos para el modelo Gripen A.
   • Se espera que el nuevo Gripen E tenga costos ligeramente más altos, pero sigue siendo competitivo debido a su enfoque en la facilidad de mantenimiento y sistemas avanzados.


Gripen A


Gripen E


4. KAI F/A-50:

   • Como un caza ligero/entrenador, el F/A-50 es más económico de operar y mantener en comparación con cazas multifunción de primera línea como el F-16 y el F/A-18.
   • Sus costos son comparables a otros cazas ligeros, lo que lo convierte en una solución rentable para fuerzas aéreas con restricciones presupuestarias.


F/A-50



Estas estimaciones se basan en varias fuentes, incluyendo análisis de defensa, datos de fabricantes y reportes operativos. Reflejan costos típicos y pueden variar según condiciones y uso específico. (StratPost)​ (Executive Flyers)​ (SlashGear)​ (Military Factory).

Submarinos de la Thyssen alemana

Oferta de submarinos de la Thyssen alemana

Submarino HDW Clase 209/1400mod

Inspirado originalmente en los principios de diseño de los submarinos costeros alemanes de posguerra, el submarino diésel-eléctrico HDW Clase 209 se ha convertido en parte integral de nuestras exitosas colaboraciones con las armadas de todo el mundo.

Para satisfacer las diversas necesidades y requisitos operativos de nuestros clientes navales, el desplazamiento del submarino ha aumentado de las 1000 toneladas iniciales, en algunos casos hasta en un 50%. Este aumento es compatible con los perfiles de misión en alta mar, lo que requiere un alcance mejorado, mayores profundidades de buceo, sistemas electrónicos actualizados y mejores condiciones de vida a bordo.

Esta evolución ha llevado a la creación de la "familia de submarinos HDW Clase 209", con más de 60 submarinos que prestan servicio a más de una docena de armadas. Se mantiene como el submarino no nuclear más vendido en el mundo occidental. La última versión, el HDW Clase 209/1400mod, incorpora tecnología de vanguardia y ha evolucionado continuamente desde que se firmó el primer contrato.

El flujo constante de pedidos ha permitido realizar mejoras incrementales con cada nueva construcción, incorporando conocimientos de investigación y desarrollo de modelos anteriores. Esto hace que el HDW Class 209/1400mod sea un submarino compacto que se caracteriza por una tecnología confiable, una alta efectividad en combate, un alcance sumergido extendido, altas velocidades bajo el agua, bajas firmas acústicas y un manejo superior.

Características del HDW Clase 209/1400mod

• Capacidad de despliegue universal
• Bajas firmas acústicas
• Cargas útiles de armas flexibles, incluidos torpedos, misiles y minas
• Capacidades avanzadas de sonar, incluida la detección de sonar de matriz de flanco de baja frecuencia
• Sistema integrado de comando y control de armas





Datos técnicos HDW Clase 209/1400mod:

Longitud de todos (aprox.)	62 m
Diámetro del casco con presión (aprox.)	6.2 m
Desplazamiento en superficie (aprox.)	1,450 t
Altura incl. vela (aprox.)	12.5 m
Tubos de armas	8
Tripulación	30

El costo de un submarino HDW Class 209/1400mod puede variar según configuraciones específicas y acuerdos de adquisición. Por ejemplo, la adquisición de cuatro submarinos HDW Class 209/1400mod por parte de Egipto brinda una idea de los precios. El contrato firmado en 2011 para los dos primeros submarinos fue seguido por una opción para dos unidades adicionales en 2015. Cada submarino de esta serie costó aproximadamente $500 millones (Naval News)​ (Global Defense Corp)​ (Naval Post- Naval News and Information)​ (Naval Today).

Por lo tanto, el rango de precio típico para un submarino HDW Clase 209/1400mod es de alrededor de $500 millones por unidad, dependiendo de los términos del acuerdo y la personalización específica requerida por la armada compradora.

Submarino HDW Clase 212A

El HDW Clase 212A puede considerarse con razón la cumbre de la tecnología submarina alemana. Se ha construido en Alemania en dos lotes de cuatro y dos barcos, así como bajo licencia en Italia (cuatro unidades). Nuestro pionero de la verdadera cooperación europea en materia de defensa tiene numerosas ventajas para ambas partes y está abierto a dar la bienvenida a más miembros.

En línea con los conceptos básicos de diseño alemán, el submarino independiente del aire HDW Clase 212A es compacto y cuenta con altas cargas útiles para sensores, equipos de comunicación, sistemas de control de armas y armas. Se ha prestado gran atención a la eficiencia y la gestión de la energía a bordo. La combinación de estos factores junto con la construcción no magnética única en el mundo y el equipo acústicamente optimizado da como resultado submarinos que son casi imposibles de detectar.



El sistema de pila de combustible HDW acoplado a un motor PERMASYN® permite largos períodos de funcionamiento sumergidos y bajas tasas de indiscreción. Además, el diseño de doble cubierta de la clase HDW 212A se destaca por sus altas cuotas de disponibilidad y el concepto de dotación de dos tripulantes. Al proporcionar capacidades excelentes para llevar a cabo misiones independientes a largo plazo en aguas profundas, así como en aguas extremadamente poco profundas, estos barcos son ideales para el reconocimiento y la vigilancia sin ser detectados, también en áreas donde no es posible o no es deseable emplear otras fuerzas navales.

Los lotes 1 y 2 de los submarinos de la clase HDW 212A incorporan:

• Sistemas integrados de mando y control de armas.
• Sonares de flanco y de matriz remolcada.
• Reducción de la dotación gracias a los altos grados de automatización.
• Centro de información de combate (CIC) “sin perturbaciones”.
• Tubos de armas con sistemas de lanzamiento de presión de agua.

El segundo lote incluye además:

• Integración de un sistema de comunicación adecuado para su uso en escenarios de guerra centrada en redes.
• Instalación de sistemas integrados de mando y control de armas y sonar alemán.
• Antenas laterales superficiales que sustituyen al sonar de matriz de flanco.
• Sustitución de un periscopio por un mástil optrónico.
• Integración de un sistema de bloqueo de buzos.

El submarino independiente del aire HDW Clase 212A es compacto y cuenta con una gran capacidad de carga para sensores, equipos de comunicación, sistemas de control de armas y armamento.

Datos técnicos del submarino HDW Clase 212A:

Longitud total (aprox.)	56 - 58 m
Diámetro del casco con presión (aprox.)	7 m
Desplazamiento en superficie (aprox.)	1,450 – 1,500 t
Altura incl. vela (aprox.)	11.5 m
Tubos de armas	6
Tripulación	28

El coste de un submarino de la HDW clase 212, en concreto del modelo más reciente, el Tipo 212CD, puede ser considerable. El reciente acuerdo entre Alemania y Noruega por seis submarinos del Tipo 212CD se valoró en aproximadamente 5.500 millones de euros, lo que se traduce en unos 6.500 millones de dólares. Esto significa que el coste medio por submarino es de unos 916 millones de euros o unos 1.080 millones de dólares.​ (Naval News)​ (Naval Today)​ (Naval News).

Estos submarinos son avanzados, cuentan con sistemas de propulsión independientes del aire que les permiten permanecer sumergidos durante períodos prolongados e incluyen tecnologías de sensores y furtividad de última generación, lo que los convierte en unos de los submarinos no nucleares más modernos y capaces disponibles.

Submarino HDW Clase 214

El submarino monocasco de un solo compartimento HDW Clase 214 fusiona los principios de diseño de la familia HDW Clase 209 y las características excepcionales de los barcos HDW Clase 212A para crear una solución inigualable y rentable para las armadas orientadas al futuro.



El probado sistema de propulsión independiente del aire HDW Fuel Cell aumenta significativamente la resistencia bajo el agua y reduce los riesgos de detección. Las mayores profundidades de inmersión, la combinación modular de armas y sensores en combinación con las características AIP completamente integradas hacen que el HDW Clase 214 esté predestinado para todas las operaciones y misiones submarinas modernas. Además, la gran carga útil permite un alcance amplio y flexible de misiones, que van desde operaciones en aguas litorales hasta patrullas oceánicas.

• Motor PERMASYN® de baja revolución, excitación permanente para velocidades máximas sin conmutación transitoria ni ruidos de engranajes.
• Altos estándares de impacto.
• Gestión optimizada de la firma propia.
• Capacidades de sonar optimizadas para mayores rangos de detección de baja frecuencia (sonar de matriz de flanco expandido).
• Grandes cargas útiles de armas para una combinación de torpedos, misiles y minas.
• Integración del sistema de contramedidas de torpedos (TCM).
• Capacidades de despliegue universal.

Mayores profundidades de inmersión, la combinación modular de armas y sensores en combinación con las características AIP completamente integradas hacen que el HDW Clase 214 esté predestinado para todas las operaciones y misiones submarinas modernas.

Datos técnicos del submarino HDW Clase 214

Longitud total (aprox.)	72 m
Diámetro del casco bajo presión(aprox.)	6.3 m
Desplazamiento en superficie (aprox.)	2,000 t
Alto incl. vela (aprox.)	13 m
Tubos de armas	8
Tripulación	27

El coste de un submarino HDW Clase 214 varía en función de las configuraciones específicas y los acuerdos involucrados en la adquisición. Por ejemplo, el acuerdo entre Turquía y Thyssenkrupp Marine Systems (TKMS) para seis submarinos Tipo 214 (clase Reis) se valoró en aproximadamente 2.060 millones de euros, o alrededor de 2.400 millones de dólares.​ (Wikipedia).

De manera similar, Alemania ofreció a la India seis submarinos Tipo 214 por un total de 4.800 millones de dólares en el marco del Proyecto 75I, que incluye una amplia personalización y transferencia de tecnología para satisfacer los requisitos específicos de la Armada india. (SSBCrackExams).

Por lo tanto, el costo unitario de un submarino HDW Clase 214 generalmente oscila entre USD 400 millones y USD 800 millones, dependiendo de las particularidades del contrato y de cualquier requisito o modificación adicional solicitada por la armada compradora.

Submarino de la clase HDW Dolphin AIP

El submarino de la clase HDW Dolphin AIP, hemos establecido estándares en el diseño y producción de embarcaciones personalizadas. Basándonos en los parámetros ya avanzados de su predecesor, el submarino HDW de la clase Dolphin, y junto con expertos de la marina de nuestro cliente, hemos desarrollado este tipo de embarcación que se adapta idealmente a los requisitos del cliente.



El submarino AIP Dolphin de la clase HDW ofrece el alto valor operativo de los activos Dolphin, pero se ha mejorado con el sistema AIP de pila de combustible integrado para una resistencia sumergida significativamente mayor y un nuevo sistema de combate de última generación. Gracias al sistema de expulsión de armas, se pueden lanzar torpedos, misiles y minas desde el conjunto de tubos de armas. Además de la alta potencia de fuego, esta clase de submarinos ofrece un grado de automatización muy alto de los controles para la planta de propulsión, la navegación y el manejo de la embarcación.

• Mayor resistencia sumergida gracias al sistema de pila de combustible HDW independiente del aire.
• Nuevo sistema de combate y una potencia de fuego impresionante.
• Un alto grado de automatización.



Datos técnicos HDW Clase Dolphin AIP:

Longitud total (aprox.)	68.6 m
Diámetro del casco con presión (aprox.)	6.7 m
Desplazamiento en superficie (aprox.)	2,050 t
Tripulación	35

El costo de un submarino AIP (Air-Independent Propulsion) Dolphin de clase HDW varía en función de varios factores, incluidas las configuraciones específicas y los términos del acuerdo de adquisición. En general, estos submarinos son bastante caros debido a su tecnología y capacidades avanzadas.

Por ejemplo, la adquisición por parte de Israel de submarinos de la clase Dolphin ha supuesto una inversión financiera sustancial. En 2006, Israel firmó un contrato para comprar dos submarinos modernizados de la clase Dolphin por aproximadamente 1.300 millones de euros (unos 1.400 millones de dólares de la época), parte de cuyo coste fue subvencionado por Alemania. (Wikipedia)​ (Naval Technology). Se informó que un acuerdo posterior en 2011 para un sexto submarino costó alrededor de 500 a 700 millones de dólares, también con un importante apoyo financiero de Alemania. (Thyssem Group)​ (The Nuclear Threat Initiative).

Por lo tanto, el costo de un solo submarino HDW Dolphin AIP puede estimarse entre 500 y 700 millones de dólares, dependiendo de los términos y configuraciones específicos del acuerdo.

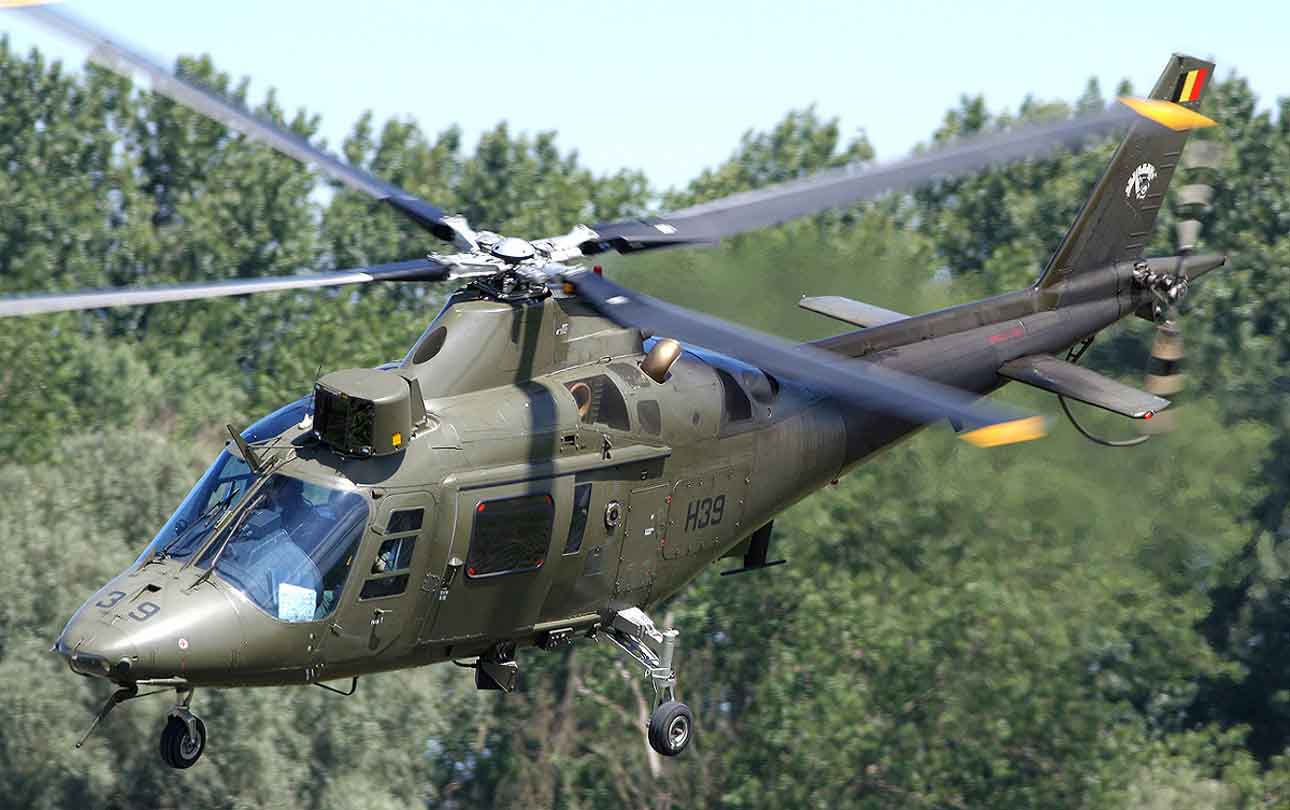

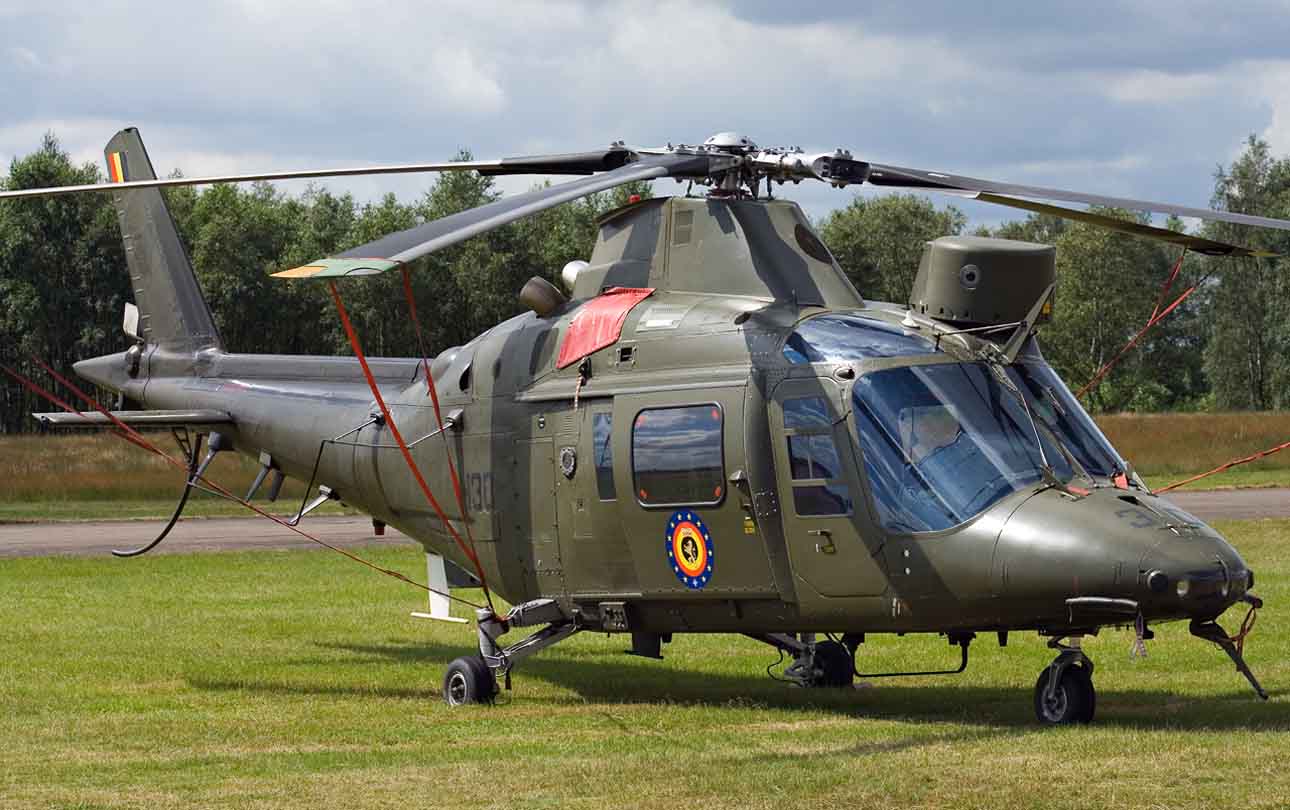

Helicóptero: Leonardo/Agusta Westland AW109

Leonardo/Agusta Westland AW109

El AgustaWestland AW109 (anteriormente denominado Agusta A109) es un helicóptero desarrollado por la compañía italiana Agusta, desde 2000 parte de AgustaWestland (fusionada, a su vez, en Finmeccanica a partir de 2016 y desde entonces, Leonardo),​ para uso civil y militar. Se trata de un helicóptero ligero de 6 u 8 plazas bimotor de tren retráctil. El AW119 Koala es una versión monomotor con patines del AW109.

Diseño y desarrollo

En la década de 1960, Agusta diseñó el A109 como un helicóptero comercial de un solo turboeje Turbomeca Astazou XII de 690 hp. Pronto se dieron cuenta de que se necesitaba, principalmente por consideraciones de seguridad, de un diseño bimotor, por lo que fue rediseñado en 1967 para ser propulsado con dos turboejes Allison 250-C14 de 370 hp. El proyecto del modelo A109B para usos militares fue abandonado en 1969 y la empresa se concentró en la versión civil de ocho plazas A109C Hirundo (Golondrina). El primero de los tres prototipos realizó su vuelo inaugural el 4 de agosto de 1971. Después de un desarrollo prolongado, el primer ejemplar de preserie se completó en abril de 1975, y la entrega de los primeros aparatos de serie llamados A109A comenzó a principios de 1976. El helicóptero se convirtió en un éxito y pronto fue utilizado en otras funciones, tales como transporte ligero, ambulancia aérea y misiones de búsqueda y rescate.

En 1975, Agusta regresó de nuevo a la posibilidad de una versión militar y llegó a un acuerdo con la firma Hughes Aircraft, fabricante de misiles TOW. Los ensayos se llevaron a cabo entre 1976 y 1977 con cinco A109A equipados con misiles Hughes TOW. Dos variantes militares se desarrollaron entonces, una de ataque ligero, antiblindados y apoyo cercano, y otra para operaciones navales.

La venta de Agusta A109 a las fuerzas armadas belgas en 1988 dio lugar a un escándalo de soborno cuando se denunció que la empresa había dado al Partido Socialista Belga más de 50 millones de francos belgas para conseguir la venta. Este escándalo provocó la renuncia y condena del Secretario General de la OTAN, Willy Claes.

El A109 cambió su designación a AW109 después de que en julio de 2000 se realizara la fusión de Finmeccanica SpA (a partir de 2017 Leonardo)​ y GKN plc con sus respectivas subsidiarias de helicópteros: Agusta y Westland Helicopters, formando AgustaWestland (que en 2016 se fusionó en Leonardo-Finmeccanica).

En agosto de 2008, Scott Kasprowicz y Steve Sheik rompieron el récord de velocidad alrededor del mundo con un AgustaWestland Grand estándar, con un tiempo de 11 días, 7 horas y 2 minutos. El A109S Grand es también el helicóptero más rápido desde Nueva York a Los Ángeles.

Componentes

Referencias: airforce-technology.com³​

Electrónica

Sistema	País	Fabricante	Notas
Red de datos			ARINC 429

Armamento

Sistema	País	Fabricante	Notas
Ametralladora (opción)	Bélgica	FN Herstal	2 × FN MAG de 7,62 mm
Ametralladora (opción)	Bélgica	FN Herstal	2 × M3M de 12,7 mm
Contenedor de ametralladora (opción)	Bélgica	FN Herstal	2 × FN MAG de 7,62 mm
Contenedor de ametralladora (opción)	Bélgica	FN Herstal	2 × HMP400LC de 12,7 mm
Contenedor de ametralladora y cohete (opción)	Bélgica	FN Herstal	2 × RMP LC con FN Browning HP de 12,7 mm y cohete de 70 mm
Cohete aire-tierra SNEB de 68 mm	Francia	TDA Armements SAS
Cohete aire-tierra Hydra 70 de 70 mm	Estados Unidos	General Dynamics
Cohete aire-tierra FZ de 70 mm	Bélgica	Forges de Zeebrugge
Misil antitanque HOT 1	Alemania, Francia	Euromissile
Misil antitanque HOT 2	Alemania	Euromissile
Misil antitanque BGM-71 TOW	Estados Unidos	Raytheon
Misil antitanque AGM-114 Hellfire	Estados Unidos	Lockheed Martin
Misil antibuque Marte Mk.2	Italia	MBDA Italia
Misil aire-aire AIM-92 Stinger	Estados Unidos	General Dynamics Raytheon
Misil aire-aire Mistral 2	Francia	MBDA

Propulsión

Corte esquemático del Arriel.

Sistema	País	Fabricante	Notas
Motor (original)	Estados Unidos	Allison Engine Company	2 × Model 250
Motor (opción 1993)	Francia	Turbomeca	2 × Arriel
Motor (opción 1996)	Canadá	Pratt & Whitney Canada	2 × PW206C
Motor (opción 2003)	Francia	Turbomeca	2 × Arrius
Motor (opción 2005)	Canadá	Pratt & Whitney Canada	2 × PW207C

Variantes

A109A

El primer modelo de producción, propulsado por dos motores turboeje Allison 250-C20. Realizó su primer vuelo el 4 de agosto de 1971. Inicialmente, el A109 se comercializó bajo el nombre de "Hirundo" (golondrina en latín), pero se eliminó en pocos años.

A109A EOA

Versión militar para el ejército italiano.

A109A Mk II

Actualización de la versión civil del A109A.

A109A Mk.II MAX

Versión de evacuación aeromédica, sobre la base de A109A Mk.II con cabina extra ancha y puertas de acceso abisagradas arriba y abajo, en lugar de a un lado.

A109B

Versión militar no construida.

A109C

Versión civil de ocho asientos, propulsada por dos motores Allison modelo 250-C20R-1 de turboeje.

A109C MAX

Versión de evacuación aeromédica, sobre la base del A109C con cabina extra ancha y puertas de acceso abisagradas arriba y abajo, en lugar de a un lado.

A109D

Un único prototipo.

A109E Power

Actualización de la versión civil, inicialmente propulsada por dos motores Turbomeca Arrius 2K1. Más tarde, el fabricante presentó una opción de dos motores Pratt & Whitney PW206C (ambas versiones siguen siendo conocidas como A109E Power).

A109E Power Elite

Versión de cabina alargada del A109E. Esta variante, que es operada por la RAF, tiene una cabina de cristal con dos juegos completos de instrumentos y sistemas de navegación, incluyendo un piloto automático de tres ejes, un sistema de aterrizaje automático integrado ILS y sistema GPS. También tiene una pantalla de mapa móvil, radar meteorológico y un sistema de alerta de tráfico.

A109LUH

Variante militar de helicóptero utilitario ligero (Light Utility Helicopter) basada en el A109E Power. Los operadores incluyen a la Fuerza Aérea de Sudáfrica, así como Suecia, Nueva Zelanda y Malasia.

MH-68A Stingray

Ocho A109E modificados utilizados por la Guardia Costera de Estados Unidos.

A109K

Versión militar.

A109K2

Versión para operaciones a gran altitud y a alta temperatura, con ruedas fijas en lugar de las ruedas retráctiles de la mayoría de las variantes del A109, que pueden equiparse con esquíes para aterrizajes en la nieve. Utilizado típicamente por operadores de policía, búsqueda y rescate, y ambulancia aérea.

A109M

Versión militar.

A109KM

Versión militar "alto y cálido".

A109KN

Versión naval.

A109CM

Versión militar estándar.

A109GdiF

Versión para la Guardia di Finanza italiana.

A109BA

Versión creada para el ejército belga.

A109S Grand

Cabina alargada, mejorada versión civil con dos motores Pratt & Whitney Canada PW207 y palas alargadas del rotor principal con diseño de punta diferente a la versión Power.

AW109 Grand New (o AW109 SP)

Versión con IFR, TAWS y EVS, especialmente para EMS.

AW109 Trekker

Versión del AW109 Grand con patines de aterrizaje fijos.⁴​

CA109

Versión china del A109, fabricado por Industrias Changhe Aircraft Corporation bajo licencia.

Historia operacional

Argentina

En la segunda mitad de la década de 1970, el Ejército Argentino incorporó nueve A109A Hirundo para asignarlos al Batallón de Aviación de Combate 601 (B Av Comb 601) para realizar tareas de exploración y ataque. Entraron en servicio el 19 de diciembre de 1979. Su operador inicial fue la Compañía de Helicópteros de Ataque (Ca Helic Atq).

Esta unidad actuó en la guerra de las Malvinas en 1982 con sus A109A. Inicialmente se desplegaron tres unidades, en los cuarteles de los Royal Marines en arroyo Caprichoso, al oeste de Puerto Argentino/Stanley. Durante el mes de abril, estos Agusta efectuaron tareas de escolta armada de los helicópteros SA-330L Puma, CH-47C Chinook y Bell UH-1H Huey pertenecientes al mismo Batallón; reconocimiento y transporte de tropas en la preparación de la defensa de las islas.

Tres unidades más se desplegaron en Comodoro Rivadavia y un cuarto civil de la Provincia de Córdoba se desplazó a Río Gallegos.

Después de la primera batalla del 1 de mayo, los A109A continuaron realizando escolta armada de sus compañeros que efectuaban transporte de tropas, apoyo logístico, infiltración y extracción de comandos y evacuación médica.

Permanecieron 68 días en las Malvinas, acumulando 250 horas de vuelo. Operaron hasta el final de la guerra el 14 de junio. Un solo ejemplar se perdió a causa de fuego británico, sin muertes.​

Los A109A participaron efectivamente del combate de San Carlos entre el 22 y 23 de mayo, la batalla de Pradera del Ganso el 28 de mayo, y la batalla de Puerto Argentino entre el 13 y 14 de junio.

Los Agusta continuaron su carrera en el EA hasta fines de 2006 o principios de 2007.

Reino Unido

Al final de la guerra de Malvinas, las fuerzas británicas capturaron a los Hirundo AE-331 y AE-334. Fueron expuestos en el Reino Unido celebrando la victoria. Fueron puestos en servicio a mediados de 1983 con las matrículas ZE410 (el AE-334) y ZE411 (el AE-331), junto a dos ejemplares nuevos. Operaron durante 26 años en el Ejército Británico realizando operaciones especiales, luciendo un esquema de pintura civil. En 2009 fueron retirados y se conservan en museos.

Precio y costos operativos Leonardo/Agusta Westland AW109 Power

Especificaciones

El LEONARDO/AGUSTA Westland AW109 Power, fabricado entre 1997 y 2020, requiere una tripulación de 2 personas y puede transportar hasta 5 pasajeros. El avión tiene una altitud operativa máxima de 15.000', una velocidad de crucero normal de 146 KTS/168 MPH y un rango completo de asientos de 253 NM/291 SM. El LEONARDO/AGUSTA Westland AW109 Power tiene una longitud de campo equilibrada de 00' y una distancia de aterrizaje de 00'. La cabina mide 04'02" de alto, 05'03" de ancho y 06'10" de largo. Tiene una capacidad total de equipaje de 44.00 ft^3 siendo 10.00 ft^3 interno y 34.00 ft^3 externo.

Precios

Dependiendo de numerosos factores, el precio promedio de un LEONARDO/AGUSTA Westland AW109 Power usado es de $4,200,000.00. Un préstamo de $2,100,000.00 durante 120 meses incluyendo $8750 por mes en intereses equivale a un pago de $105,301.80 por período. Basado en 300 horas anuales de operación por parte del propietario y un costo de combustible de $6.00 por galón, el LEONARDO/AGUSTA Westland AW109 Power tiene costos variables totales de $485,400.00, costos fijos totales de $688,198.00 y un presupuesto anual de $1,173,598.00. Esto se desglosa en 3.911,99 dólares por hora.

Alcance: 253 NM / 291 SM
VELOCIDAD: 146 nudos / 168 mph
PRECIO: $4,200,000.00
PASAJEROS MÁXIMOS: 5 personas
LEONARDO/AGUSTA Westland AW109 Potencia Volando 300 horas al año
Horas anuales del propietario 300
Horas de alquiler anual -
Coste del combustible $6.00
Costo fijo total $688,198.00
Costo variable total $485,400.00
Presupuesto anual $1,173,598.00
Costo total por hora $3,911.99

Especificaciones

Referencia datos: www.agustawestland.com¹⁶​

Características generales

• Tripulación: 1 o 2 pilotos
• Capacidad: 4/7 pasajeros
• Longitud: 13 m (42,8 ft)
• Diámetro rotor principal: 11 m (36,1 ft)
• Altura: 3,5 m (11,5 ft)
• Peso vacío: 2000 kg (4408 lb)
• Peso máximo al despegue: 3000 kg (6612 lb)
• Planta motriz: 2× Turboeje Pratt & Whitney Canada 206C o Turbomeca Arrius 2K1.
  • Potencia: 426 kW (587 HP; 579 CV) cada uno.

Rendimiento

• Velocidad máxima operativa (V_no): 285 km/h (177 MPH; 154 kt)
• Alcance en ferry: 964 m (3163 ft)
• Techo de vuelo: 6000 m (19 685 ft)
• Régimen de ascenso: 9,8 m/s (1929 ft/min)

Armamento

• Ametralladoras: Puede incluir ametralladora de calibre 12,7 mm con 250 proyectiles en cargador, ametralladora de 12,7 o 7,62 mm en la puerta lateral con un artillero (solo la versión Agusta A109LUH)
• Cohetes: Cohetes de 81 mm en contenedores de 7 o 12 unidades, o cohetes y ametralladora con 3 cohetes de 70 mm y ametralladora de 12,7 mm y 200 proyectiles (solo la versión Agusta A109LUH).
• Misiles: Puede incluir 2 lanzadores de misiles TOW con 2 o 4 misiles cada uno (solo la versión Agusta A109LUH)
