Rusia moderniza el Pantsir para luchar contra los drones

Pantsir-S1M contra drones de ataque

Ryabov Kirill || Revista Militar


SPAAG "Pantsir-S1M". Foto de Rosoboronexport


Los vehículos aéreos no tripulados de reconocimiento y ataque modernos capaces de llevar armas guiadas representan una amenaza significativa para las fuerzas terrestres. Para combatir tales amenazas, se requieren armas antiaéreas de alto rendimiento y capacidades especiales. El otro día se anunció que el sistema modernizado de misiles y cañones Pantsir-S1M podría brindar protección contra los ataques de drones.

Últimas noticias

La exposición internacional técnico-militar EDEX-2021 se está llevando a cabo actualmente en El Cairo. La industria rusa está representada en este evento por varias organizaciones, incl. sosteniendo "complejos de alta precisión" y su sociedad matriz estatal "Rostec". En forma de muestras y maquetas a gran escala, se demuestran una serie de armas y equipos modernos, incl. actualizado ZRPK "Pantsir-S1M".

Según TASS, durante la exposición egipcia, el subdirector general de complejos de alta precisión Sergei Mikhailov planteó el tema de la defensa contra los vehículos aéreos no tripulados y reveló las perspectivas del Pantsir modernizado en este contexto. El titular recordó que contrarrestar los drones es una de las principales tareas de la defensa aérea. También señaló que ahora en nuestro país se están produciendo dos clases de armas anti-UAV. Estos son sistemas de eliminación suave que utilizan los principios de supresión electrónica y sistemas antiaéreos de eliminación dura que destruyen el objetivo. El representante de la segunda clase es el sistema de misiles de defensa aérea Pantsir-S1M.

  Pantsir-SM para el ejército ruso. Foto de Rostec

A principios de este año, en IDEX-2021, la industria rusa tenía un proyecto para una red de control que combinaba sistemas de ambas clases. El sistema de misiles de defensa aérea modernizado Pantsir-S1M debería ingresar a dicha red y convertirse en uno de sus componentes principales.

S. Mikhailov también dijo que Pantsir-S1M se distingue por una alta eficiencia económica. Al luchar contra un UAV, muestra las cualidades de combate necesarias y el costo de la munición gastada permanece en un nivel aceptable. En general, un sistema de misiles antiaéreos de este tipo es la contramedida anti-drones menos costosa del mercado.

Bekkhan Ozdoev, Director Industrial del Grupo de Armamentos de la Corporación Estatal de Rostec, complementó las declaraciones de S. Mikhailov. Señaló que como resultado de la modernización, las características del complejo Pantsir-S1M contra los UAV han aumentado significativamente. En particular, ahora puede detectar y atacar todo tipo de drones de ataque actualmente en servicio en diferentes países.

Características de la modernización

Según datos conocidos, el producto Pantsir-S1M es una versión de exportación del sistema de misiles de defensa aérea Pantsir-SM, desarrollado para las fuerzas armadas rusas. Ambos proyectos prevén el reemplazo de parte de la radio y otros equipos, y también ofrecen un misil antiaéreo con características mejoradas. Al mismo tiempo, las capacidades de exportación "Pantsir" son limitadas en comparación con la versión básica del "CM".

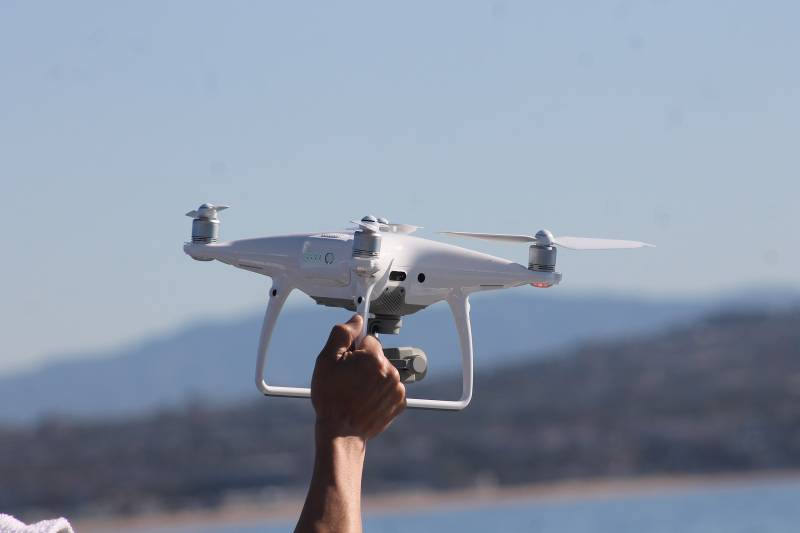

El UAV comercial DJI Phantom es uno de los modelos más populares, incl. para uso militar. Foto Wikimedia Commons

Al igual que los complejos de modificaciones anteriores, el nuevo "Armor" puede montarse en diferentes chasis o utilizarse en el diseño de contenedores. Se ha conservado el diseño con un módulo de combate giratorio, en el que se encuentran los equipos de radar y todas las armas.

Anteriormente se informó que las últimas versiones modernizadas de los sistemas de misiles y cañones reciben nuevas instalaciones de radar. El radar mejorado es capaz de detectar y rastrear objetivos a distancias de hasta 75 km, dependiendo de sus parámetros. Medios optoelectrónicos conservados para observar y rastrear objetivos en la zona cercana. Otros elementos del complejo electrónico se han modernizado con un aumento de todas las características básicas. Rendimiento mejorado, inmunidad al ruido mejorada, etc.

Además del misil guiado antiaéreo existente, se ha creado uno nuevo. El rango de disparo del nuevo sistema de defensa antimisiles se ha aumentado de 20 a 30 km, el punto máximo de destrucción, de 15 a 18 km. Debido al crecimiento de las características de vuelo, el volumen de la zona afectada se ha triplicado. Se conserva la guía de comando de radio, por lo que la precisión del disparo está determinada por las características mejoradas del equipo aerotransportado del ZRPK.

Se ha desarrollado otra munición para el complejo Pantsir-SM. Se trata de un sistema de defensa antimisiles ligero de dimensiones reducidas con potencia reducida y características de vuelo limitadas. Tal misil está diseñado para combatir objetivos de pequeño tamaño para los cuales los misiles Pantsir estándar son técnica y económicamente redundantes. Los cohetes ligeros en contenedores de transporte y lanzamiento se colocan en un soporte cuádruple. Este último corresponde en diámetro al TPK de los misiles principales, pero notablemente más corto.



El UAV de ataque pesado Bayraktar Akıncı es una amenaza para el futuro cercano. Fotos de Baykar Savunma

La unidad de artillería del Pantsir-S1M / SM sigue siendo la misma. La derrota de objetivos en rangos de hasta 3-4 km y altitudes de hasta 2-3 km es proporcionada por un par de rifles de asalto de doble cañón de 30 mm 2A38M. Municiones: 1400 cartuchos de varios tipos.

Tareas de interceptación

La interceptación de un vehículo aéreo no tripulado es una tarea bastante difícil y su solución enfrenta varias dificultades en casi todas las etapas. Por lo tanto, un UAV de plástico de tamaño pequeño es difícil de detectar y escoltar; no es menos difícil apuntarle con armas. Al mismo tiempo, un sistema de defensa antimisiles diseñado para derrotar objetivos aéreos de tamaño completo, en términos de características y costo, puede ser excesivo para un dron interceptado.

En el caso de las últimas versiones del sistema de misiles de defensa aérea Pantsir, la tarea de detectar todo el espectro de objetivos aéreos, desde aviones hasta UAV ligeros, se resuelve con la ayuda de modernos radares de alto rendimiento, creados en t.ch. para tal trabajo. Los objetos con ESR baja son detectados y acompañados por medios ópticos. Con el radar en el rango de detección, la óptica muestra la precisión y confiabilidad de captura requeridas.

Debe tenerse en cuenta que los UAV medianos y pesados ​​capaces de portar armas de ataque se distinguen por su gran tamaño y la correspondiente visibilidad para el radar. En consecuencia, "Pantsir-SM / S1M" u otro sistema antiaéreo moderno podrá detectar oportunamente tal amenaza y responder a ella.



Desfile de la tripulación "Caparazón". En primer plano está la última versión del SM, equipada con nuevos cohetes ligeros. Foto del Ministerio de Defensa de la Federación de Rusia.
La "armadura" de todas las modificaciones, incluidas las últimas "SM" y "S1M", puede funcionar de forma independiente y como parte de un sistema de defensa aérea escalonado. En este último caso, el sistema de misiles de defensa aérea puede asumir el papel de un arma de fuego y transferir las tareas de detección a otros sistemas que tengan ventajas técnicas o de otro tipo.

La composición de un sistema de defensa multicomponente con radares separados, cañones de misiles y otros complejos, equipos de guerra electrónica, etc. se puede determinar de acuerdo con las condiciones y características actuales del área cubierta. Los complejos de alta precisión creen que Pantsir-S1M es bastante capaz de convertirse en el elemento principal de dicho sistema.

La creación de un nuevo sistema de defensa antimisiles con un mayor alcance y altitud proporciona un aumento evidente en las cualidades de combate. Además, los equipos de radio mejorados tienen un efecto positivo en tales características. En la zona cercana, los misiles se complementan con cañones con una precisión y potencia suficientemente altas. Pantsir-SM también recibe un misil ligero adicional diseñado para atacar objetivos pequeños complejos. Sin embargo, hasta donde sabemos, todavía no está incluido en el conjunto de la exportación Pantsir-S1M.

Muestra para el mercado

Se debe prestar atención al hecho de que las declaraciones sobre las nuevas capacidades del sistema de misiles de defensa aérea modernizado se hicieron en una exposición técnico-militar extranjera. Al mismo tiempo, se trataba de la modificación de exportación "Pantsir-S1M". Todo esto demuestra que nuestra industria sigue impulsando su nuevo desarrollo en el mercado internacional y está buscando clientes. Para atraer futuros compradores, los responsables de High-Precision Complexes y Rostec revelan todos los datos más interesantes sobre Pantsir en su nueva versión.

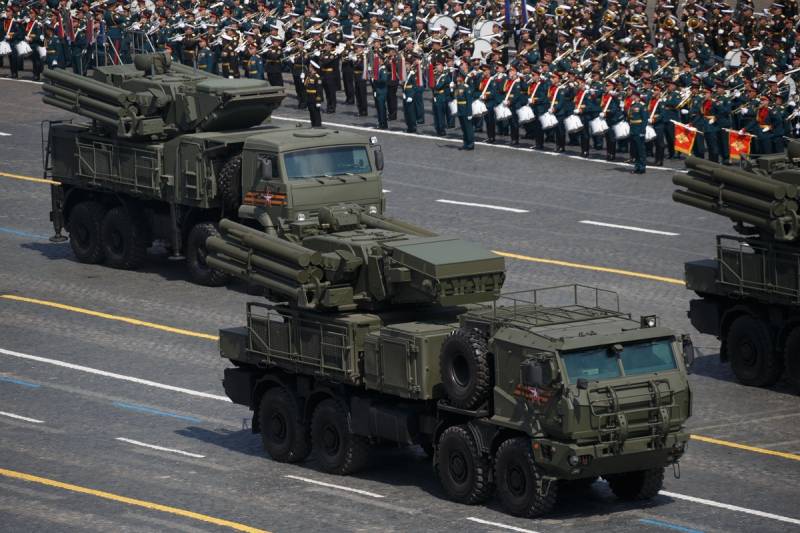

"Pantsiri-SM" en la Plaza Roja, 2020 Foto del Ministerio de Defensa de la Federación de Rusia
Es muy probable que dicha "publicidad" sea útil e influya en la decisión de los compradores potenciales. Muchos países están preocupados por el desarrollo y la proliferación de vehículos aéreos no tripulados, y los conflictos recientes demuestran la validez de tal reacción. Al mismo tiempo, Rusia está dispuesta a ofrecer sistemas de defensa aérea modernos capaces de hacer frente tanto a las armas de ataque aéreo "tradicionales" como a una nueva amenaza no tripulada.

Cabe recordar que Pantsir-S1M ha dejado de ser un modelo exclusivamente expositivo. En agosto de este año, en el foro Army-2021, se firmó el primer contrato para el suministro de dicho equipo a un cliente extranjero no identificado. Además, no se deben olvidar los pedidos anteriores para las primeras versiones de "Pantsir".

Todo esto muestra que los sistemas rusos de cañones de misiles antiaéreos de los últimos modelos son de verdadero interés para los clientes extranjeros. Al mismo tiempo, el crecimiento logrado de características y la aparición de nuevas oportunidades deberían atraer una atención adicional. Y es muy posible que a raíz de los recientes anuncios y los resultados de la exposición EDEX-2021, aparezcan nuevos contratos para la versión de exportación del Pantsir.

Guerra aérea: Drones vs SAM

Drones versus SAM: El futuro de la guerra

The Defensiomen




El aumento de la guerra con drones ha puesto de relieve un problema grave: muchas baterías SAM tienen problemas para lidiar con ellos. Al observar los eventos recientes, las municiones merodeando como el IAI Harop y los vehículos aéreos de combate no tripulados (UCAV) como el Bayraktar TB2 parecen dar a sus operadores la ventaja sobre los campos de batalla modernos. ¿Por qué los sistemas SAM actuales pueden hacer muy poco contra los drones modernos? Intentemos llegar al fondo de este enigma.


IAI Harop

Lo primero que hay que destacar es que ningún país ha creado una combinación de herramientas adecuadas y una doctrina coherente para neutralizar los drones. Parece que olvidamos que los drones asequibles con capacidades ofensivas son una amenaza relativamente nueva para los campos de batalla. Muchos países han tardado en desarrollar herramientas para contrarrestar los drones. Y si bien existen herramientas para contrarrestar los drones, los mismos países han tardado en adoptarlos y desarrollar una doctrina coherente tanto en su despliegue como en su empleo.


Bayraktar TB2

Ha habido varios ejemplos de baterías SAM que no pueden detectar o activar drones. El Pantsir S-1 se ha ganado una mala reputación por ser un objetivo fácil para los drones turcos e israelíes, tanto en Siria como en Libia. En marzo y abril de 2020, drones no identificados volaron repetidamente sobre una batería THAAD que protegía la base de la USAF Andersen en Guam. Lo hicieron con total impunidad. Mientras tanto, en Nagorno-Karabaj, las baterías armenias 9K33 OSA y S-300 fueron atacadas repetidamente por drones azeríes.


S-300 armenio dañado

El Pantsir es muy bueno para hacer aquello para lo que fue diseñado: apuntar a aviones, helicópteros y cohetes y misiles entrantes a corta distancia. El S-1 se ha ganado una buena reputación en Siria en el papel de "portero", derribando misiles y cohetes entrantes y protegiendo instalaciones vitales y otras baterías SAM. De hecho, ha sido lo suficientemente bueno como para que lo noten los israelíes, que adaptaron rápidamente sus tácticas al atacar objetivos iraníes dentro de Siria. ¡No olvidemos que fue un Pantsir sirio el que derribó un F-4 Phantom turco el 22 de junio de 2012! El THAAD es el principal sistema antibalístico de Washington. El S-300 es un potente sistema estratégico de defensa aérea. Y, sin embargo, las plataformas relativamente baratas parecen burlar a esos sistemas. ¿Por qué?

El diseño y las limitaciones técnicas parecen ser los principales culpables de este estado de cosas. La mayoría de los drones utilizados en los conflictos de Nagorno-Karabaj, Siria y Libia son relativamente pequeños, tienen una baja firma de infrarrojos y están hechos de materiales compuestos o fibra de vidrio. En resumen, son sigilosos: las ondas de radar que rebotan en esos drones en particular pueden no producir un retorno fuerte o atravesarlos debido a la baja densidad de sus materiales. En este caso particular, los radares de batería SAM no pueden detectarlos o no pueden fijarlos.


Pantsir S-1

Otro problema es el diseño inherente del radar de SAM y del sistema de control de incendios: no todo lo detectado por el radar se muestra en la pantalla para no sobrecargarlo ni a él ni a su operador. Los FCS de SAM siguen algoritmos diseñados para analizar la velocidad, el tamaño, los patrones de vuelo y el "retorno de dB" de cada objeto detectado por su radar. En esencia, lo que ve el radar se filtra antes de mostrarse en la pantalla. Todo lo que cae fuera del sobre del SAM está oculto a los operadores. El radar de Pantsir es lo suficientemente sensible como para detectar pájaros. Ese es probablemente el caso de muchos radares de batería SAM modernos. Pero las aves no son de interés para los diseñadores y operadores de SAM. Por lo tanto, es muy probable que el FCS del sistema los filtre. Para simplificar, digamos que las baterías SAM tienen un cerebro electrónico que está diseñado para buscar objetos que se mueven rápidamente, generalmente volando en una línea relativamente recta. Dicho cerebro se refiere a una base de datos con combinaciones de velocidad de vuelo, tamaño, patrones de vuelo y "retorno de dB" que coinciden con el rango de objetivos para los que se diseñó la batería: helicópteros, cohetes, misiles, aviones, etc. Es probable que todo lo demás se filtre y no se muestre en la pantalla para que el operador lo vea.

El último culpable podría estar relacionado ocasionalmente con un mal entrenamiento o malas prácticas / mala disciplina. Un ejemplo evidente de esto fue el error de los operadores sirios Pantsir en enero de 2019: estacionados en el aeropuerto de Damasco, dispararon todos sus misiles contra los proyectiles israelíes entrantes. Luego esperaron a que recargaran la batería y dejaron la plataforma Pantsir al aire libre, cerca de una pista, con las puertas abiertas; generador funcionando y su radio encendida. ¡No podrían haber hecho de su Pantsir un objetivo más fácil! El personal libio mal capacitado que se envía al frente para manejar su batería después de un curso intensivo que duró un par de semanas es otro ejemplo de error humano que cuenta tanto como deficiencias técnicas.


Pantsir sirio esperando reabastecimiento al aire libre.

Entonces ... ¿Qué se puede hacer contra los drones? Para empezar, vale la pena señalar que todas las plataformas tienen un perfil ligeramente diferente, lo que significa que, a pesar de los factores mencionados anteriormente, algunas baterías SAM tienen mejores resultados en la participación de drones que otras. Después de que Pantsir no defendiera adecuadamente a Hmeimim en 2018, los rusos desplegaron baterías Tor para defender su aeródromo (el mismo año). Según un informe ruso publicado a principios de 2019, los complejos Tor-M2U en Siria derribaron 80 objetivos aéreos, con una eficiencia del 80 por ciento a lo largo de 2018. El informe no se publicó ya que era muy crítico con el Pantsir en el papel de anti-drones. No obstante, todavía se pueden encontrar copias.

Hasta ahora, la mejor manera de derribar drones o hacer que vuelen lejos de una zona de interés es una combinación de EW (jamming / spoofing / hacking), Counter Unmanned Aircraft Systems (CUAS) dedicados, plataformas antiaéreas y potencialmente directas. Armas de energía (láser).


Sensores Contra-UAV

La plataforma EW normalmente falsificará o bloqueará las señales de GPS o apuntará a frecuencias de RF específicas para capturar el dron (tomar el control). En 2018, la OSCE se quejó de que sus drones estaban siendo fuertemente bloqueados por las plataformas de guerra electrónica rusa en el Donbass. Drones de todo tipo han sido derribados con éxito mediante interferencias en Ucrania, Siria, Nagorno-Karabaj y (notoriamente) en un caso en Irán. El problema con las interferencias es que no puedes mantenerlas encendidas 24 horas al día, 7 días a la semana: romperás la plataforma o permitirás que el enemigo triangule tu posición y te destruya con un ataque aéreo o de artillería.


Sistema de contra-drones Repelente-1 destruido en Nagorno-Karabaj.

Además de Electronic Warfare, existen otras opciones para detectar y activar drones. Algunos tipos de SPAAG / AAA se pueden utilizar para contrarrestar los enjambres de drones baratos, como los diseñados, construidos y desplegados por varios grupos yihadistas en Siria. En 2019, Rusia desplegó con éxito baterías viejas de Tunguska en Hmeimim. El Tunguska aparentemente funcionó bien contra algunos tipos de drones. No es descabellado imaginar el regreso de AAA / antiaéreos desplegados en el campo de batalla a corto o medio plazo para derrotar a los enjambres de drones. Esas plataformas dispararían rondas de ráfagas de aire temporizadas que explotarían / ​​proyectarían perdigones hacia adelante (como una escopeta), cubriendo los cielos en patrones para cubrir la gama más amplia de movimientos posibles pero realistas de drones.


Munición de explosión cronometrada

Las plataformas de energía directa se pueden utilizar de dos formas: HELWS (sistemas de armas láser de alta energía) se pueden utilizar para desactivar o destruir drones. Pero los láseres también se pueden usar como deslumbrantes para cegar un dron en lugar de destruirlo. Con los láseres, la principal preocupación es menos por el suministro de municiones, sino más bien por un suministro constante de energía para alimentar la plataforma.

Para que cualquiera de las plataformas mencionadas anteriormente funcione de manera confiable en la función anti-drones, primero se deben detectar, identificar y rastrear los drones. Los sistemas de aviones no tripulados de contador se pueden combinar con sensores electroópticos (detección visual) e infrarrojos (firma de calor) para detectar y rastrear drones. Los radares específicamente diseñados se pueden integrar en aquellos sistemas como el micro-doppler y los radares fijos que son más adecuados para lidiar con el desorden ambiental / de fondo y para detectar, identificar y rastrear objetivos más pequeños. También se pueden utilizar sensores acústicos. Estos comparan una base de datos de ruidos de drones conocidos con el fondo ambiental. Funcionan bien en un entorno "normal", pero su rendimiento, obviamente, se degradará cuanto más ruidoso se vuelva el entorno ambiental. Se obtendrán mejores resultados combinando varios de esos métodos de detección y fusionando sus respectivas señales para obtener una mejor conciencia de la situación.

Hemos visto el auge de los drones. Está claro que en este momento estamos presenciando el auge de las plataformas Contra-UAV a medida que más y más países luchan por diseñar, fabricar e implementar tales sistemas.
