Aviones de interdicción: Sukhoi Su-34 Fullback (parte 3)

El avión caza de patrulla/ataque marítimo Su-32FN Fullback

Parte 1 - Parte 2 - Parte 3

El Su-32FN es un avión de patrulla marítima, de guerra antisubmarina y un derivado marítimo de ataqué del diseño T-10V único, diseñados para realizar papeles marítimos litorales y costeros. La inclusión de una capacidad ASW en este avión creó mucha discusión durante los años 90, como este papel en el Occidente ha caído tradicionalmente en estructuras de avión derivadas de aviones de pasajeros especializadas. La flota del LRMP (Patrulla Marítima de Largo Alcance) soviéticos abarcó las variantes del Tu-142M Bear y Il-38 May, derivadas del avión de pasajeros de Il-18 Cool.

Para entender el razonamiento detrás de un avión de caza equipado para ataque ASW es necesario explorar la última doctrina marítima soviética de la Guerra Fría, y la estrategia marítima de la concurrente Armada de los E.E.U.U. Durante este período los soviéticos avisoraron el funcionamiento de la flota de SSBNs equipados con misiles balístico en bastiones cerca a Murmansk/Polyarnyy y Vladivostok, y otros elementos de la flota que defendían los puertos del Báltico y del Mar Negro. En caso de guerra completa con el Occidente, los bastiones, el Báltico y el Mar Negro serían el coto de caza para los SSNs de la Real Armada y la Armada de los E.E.U.U., mientras que el espacio aéreo sería disputado activamente por F-14s de los E.E.U.U. CVBGs y barridos de cazas F-15 con base en tierra de la fuerza aérea de los E.E.U.U. Éste es un ambiente que no es conducente a la longevidad de las turbohélices del LRMP como el Bear y el May. Esto presentó a los soviéticos con genuinas intenciones en la ejecución de patrulla marítima y tareas ASW y una estructura del avion altamente sobrevivible eran una necesidad. Como los bastiones y las aproximaciones a los puertos de Báltico y del Mar Negro estaba cercano a las bases de tierra existentes, un avión de caza grande de ataque podría ofrecer un creíble autonomía para perdurabilidad de estación, donde estaba quizás la durabilidad sería de 30 minutos de horas de vuelo de estación de combate a una pista de aterrizaje. Mientras que una de cuatro horas en autonomía de estación puede ser modesto comparada a una estructura del avion de avión de la turbohélice LRMP, la proximidad a los aviones del relevo que esperan todavía para lanzar hace esto un concepto viable.

El resultado de estas presiones fue el Su-32FN, ideado para que el AV-MF absorba el papeles de los regimientos del AV-MF Su-24 Fencer, e incluye el "nuevo" papel de ASW. Es esencialmente un equivalente con base en tierra supersónico, de alta supervivencia del Lockheed S-3 Vikingo.

La desviación principal del básico Su-32MF/34 era la adición de la habitación aviónica de patrulla marítima "Morskaya Zmyeya" (serpiente de mar), ajustada desde entonces en la mejora de aviónica del desplomado Bear F indio de la armada de ese país, y una habitación de ataque marítima y de armas ASW. La habitación se necesitaba para incluir un receptor de dimensiones de apoyo electrónico y un detector de anomalía magnética.

Para los papeles marítimos "clásicos" de ataque, el Su-32FN debe ser armado con hasta seis Kh-31A o Kh-31R ASMs, seis Kh-35U ASMs, hasta tres misiles ASMs supersónicos stand-off Kh-59M/D, Kh-41 Moskit (Sunburn) y 3M-54 Alpha.

Las fotografías indican que el adaptador para el afuste central para el Kh-41, desarrollado para el Su-33, sería reutilizado, aunque los mediados de años 90 uno foto divulgaba que podía cargar otros dos en los pilares alares. Los modelos originales del misil Alpha también fueron fotografiados en las estaciones interiores del ala, este misil se han desarrollado desde entonces en la serie 3M-54/3M-14E (SS-N-27) Club.

Los almacenes más interesantes son torpedos ligeros ASW, llevados en pares en las estaciones 8 y 9, para un total de 4 municiones, y una barquilla conformal del afuste central que se puede cargar con hasta 72 sonoboyas de varios tipos. Una mezcla de armas de patrulla ASW implicaría probablemente una mezcla de estos almacenes, tanques de caída libre y cargas de profundidad.

Desemejante de las variantes convencionales de ataque Su-34, el Su-32FN tiene todavía que ser entrado en producción.

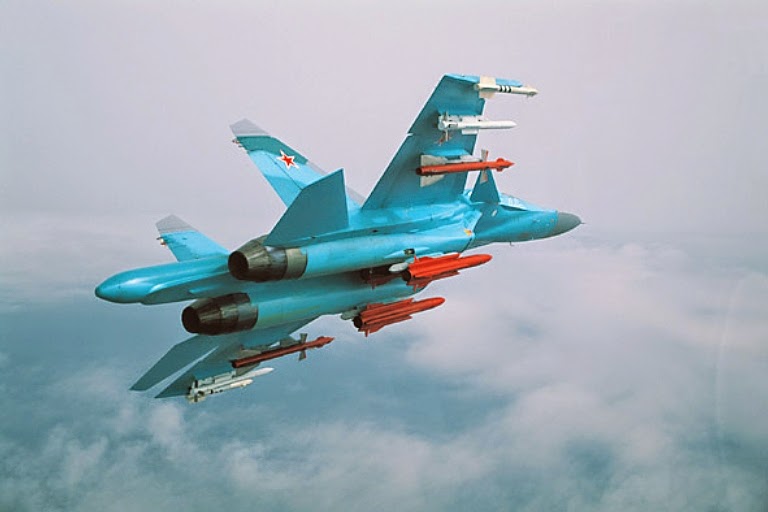

Su-34 Fullback (imagen de NAPO)


Prototipo Su-27KUB (Sukhoi)


Su-32MF / 34 y Su-32FN vs la Región

Los déficit de financiación que sufre la Fuerza Aérea y Arma Aérea Naval de Rusia han visto el plan para reemplazar el inventario de más de 400 Su-24 Fencer, y el resto de ejemplares de Su-17/22 y MiG-27 pospuesto en varias ocasiones. Sukhoi y Rosoboronexport han estado comprensiblemente comercializando activamente la aeronave para la exportación - un ciclo de producción de exportación vería los gastos no recurrentes en herramientas y completar la integración de aviónica absorbida por un cliente de exportación, lo que reduciría el costo de la Fuerza Aérea de Rusia y otros clientes de exportación.

Si bien ha habido algunas especulaciones acerca de la Fuerza Aérea de la India firma, tiene un reto bastante grande en alinear su carrera 180 aviones de Su-30MKIs, una aeronave que proporciona una gran parte de las capacidades de la Su-32MF / 34.

El cliente más probable en el futuro previsible es China. Informes de los medios rusos indican que una delegación de la República Popular China a nivel de gabinete visitó la planta de NAPO en Novosibirsk para inspeccionar la línea de producción de los Fullback. A diferencia de los Tu-16 Badger de la FAELP (Fuerza Aérea del Ejército de Liberación Popular) que tienen la opción de lanzar misiles ataque por tierra crucero de largo alcance desde fuera de la huella del interceptor y defensas SAM, lo mismo no es cierto para operaciones de ataque marítimo de la FAELP y ANELP (Aviación Naval del Ejército de Liberación Popular) contra buques de guerra de superficie, especialmente en el Estrecho de Taiwán y Mar de China Meridional. En un momento de confrontación, este sería el espacio aéreo impugnada por los cazas de la ROCAF (Fuerza Aérea de Taiwán) y probablemente F / A-18 de la US Navy, sin embargo, los Badger debe cerrar a una línea de radar de la vista con sus objetivos antes de que puedan lanzar sus misiles. Las misiones de patrulla antisubmarina también presentan un verdadero desafío, con una necesidad estratégica real para la AELP debido a la planificación de la flota SSK de Taiwán y la perspectiva de la Marina estadounidense SSN bloqueando los puertos chinos. La República Popular China se enfrenta a un problema estratégico no muy diferente de la AV-MF (Aviación Naval Soviética) hizo en la defensa de sus bastiones marítimos - Los aviones turbopropulsores de LRMP tienen pocas posibilidades de sobrevivir para llevar a cabo su función.

No debemos sorprendernos si el arma aérea de la AELP no ordenara el Su-34, Su-32FN, o alguna combinación o híbrido de estos tipos. El avión es un ajuste mucho mejor para el papel que el lote actual de varias docenas de Su-30MK2, y puede absorber el papel litoral patrulla / ASW marítimo. Esto permitiría que queden los N-H 6D Badgers de la FAELP para ser convertidos en buques cisterna para apoyar a los Sukhoi.

El despliegue regional de producción Su-32/34 derivados presentará otro paso más en el crecimiento de la capacidad regional - de nuevo a expensas de la posición estratégica de Australia en la región.


Configuraciones de Producción vs Desarrollo del Fullback

Desde que el Fullback entró en Baja Tasa de Producción Inicial algunos detalles adicionales han surgido en la configuración de la aeronave de producción. El analista polaco Piotr Butowski publicó en la revista alemana FlugRevue, detalló la siguiente configuración para la suite de aviónica Sch-141 Kishchnik:

  1. Sistema de radar multimodo Leninetz V004 PESA con la nariz y la cola montado aberturas. La apertura hacia adelante proporciona mapeo de radar de ataque, los modos de penetración de nivel bajo y funciones aire-aire con varios modos de combate convencionales. La apertura de la cola en el auge ofrece una función de advertencia amenaza.
  2. El sistema de navegación Ramenskoye RPKB y ataque K-102, que integra las pantallas multifunción de la cabina, sistemas de navegación y KSS-1 suite de comunicaciones.
  3. Suite de Autoprotección de Guerra Electrónica KNIRTI Khibiny M  incluyendo el perturbador L175V, un sistema MAWS infrarrojos de tipo no revelado, una advertencia de amenaza y el receptor RF de vigilancia de un tipo no especificado, y contramedidas dispensadores.
  4. El sistema de selección de Ekaterimburgo UOMZ Platan electro-óptico que comprende un sistema designador láser y la televisión.

Las cargas de armas comprenden una mezcla de hasta ocho toneladas de tiendas. Las armas de defensa incluyen el R-27 Alamo, R-73 y R-Archer 77 de la series Adder, con el PESA ofrece la capacidad de realizar un seguimiento de diez objetivos y al mismo tiempo comprometerse con cuatro disparos de misiles BVR. La gama completa de municiones aire-tierra rusas se deben apoyar, con material de marketing que incluye el transporte de un par de Kh-41 Moskit / quemaduras de sol o tres Yakhont / Stallion misiles de crucero supersónico Kh-61.

La planificación a largo alcance es ver los motores de empuje superiores, la evolución de la aviónica de misión, un radar AESA y municiones futuros integrados.


El puesto de conducción se muestran los cambios más destacados contra el diseño del desarrollo, y ahora incluye una configuración completa "vidrio" con una serie de pantallas multifunción para el piloto y la OSM.


Estación del piloto Su-34 de producción (Internet imágenes rusos).


Estación de OSM del Su-34 de producción (Internet imágenes rusos).



Panel central de un Su-34 de producción con el recurso seguro AH y otros instrumentos (imágenes de Internet de Rusia).


MFD en modo de navegación del modelo de producción (Internet imágenes rusos).

MFD del modelo de producción en el modo de visualización de mapa en movimiento (Internet imágenes rusos).

El sistema de selección de electro-óptica ventral proporciona una capacidad limitada y sólo es adecuado para las entregas de medio / alto nivel, debido a su limitado campo de visión. Es probable que pronto complementado por una licencia de construcción de imagen térmica Thales Damocles y láser pod focalización. Fuentes rusas afirman que el Ministerio de Defensa de Rusia licenció el diseño de la vaina, que se espera que será construido por la Optical Mechanical Plant Ural (UOMZ), después de la exposición al diseño durante la integración de la vaina de los candidatos de Malasia Su-30MKM Flanker H. futuros para el vaina, que no sea el Su-34, son el Su-35-1 / 35BM Flanker F, el Su-27SM / SMK Flanker B + y actualizado Su-24M2 Fencer. La instalación pilón, dada la homogeneidad del hardware entre la SU-30MK y Su-34, es probable que sea idéntico para ambos tipos.
No se sabe si el Su-34 utilizará la pantalla casco montado serie Shchel, o la Thales Topsight que se ha integrado en el MiG-29K Fulcrum.

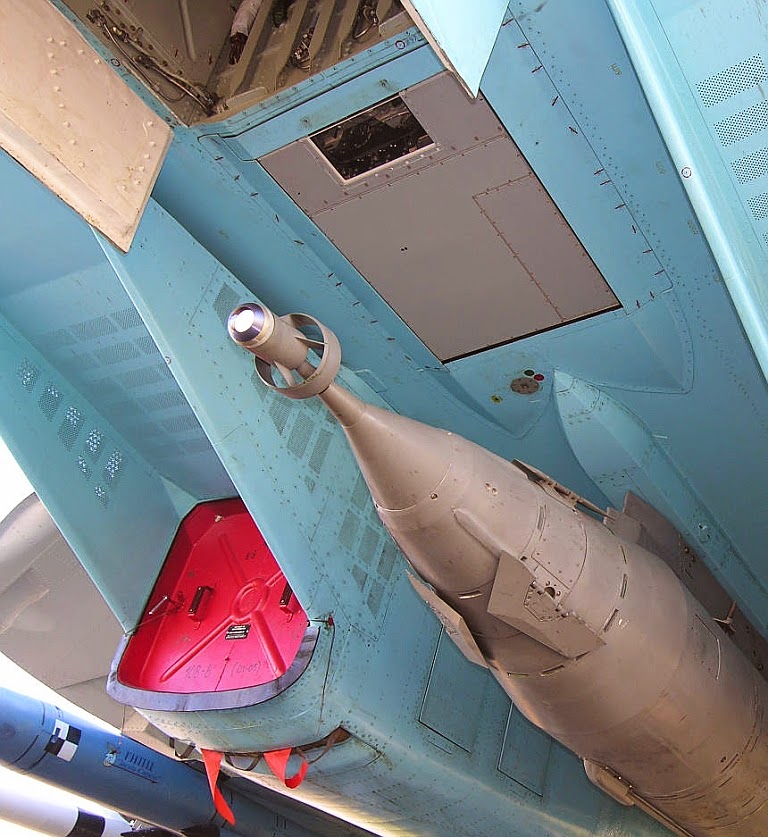

Sistema electro-óptico abertura ventral. Tenga en cuenta la GNPP KAB-1500L láser 3,000 libras guiada bomba en la estación central (Internet imágenes rusos).




Pod focalización electro-óptico Thales Damocles (imagen de Wikipedia).


Thales Damocles pod durante los ensayos de integración en Su-30MK.

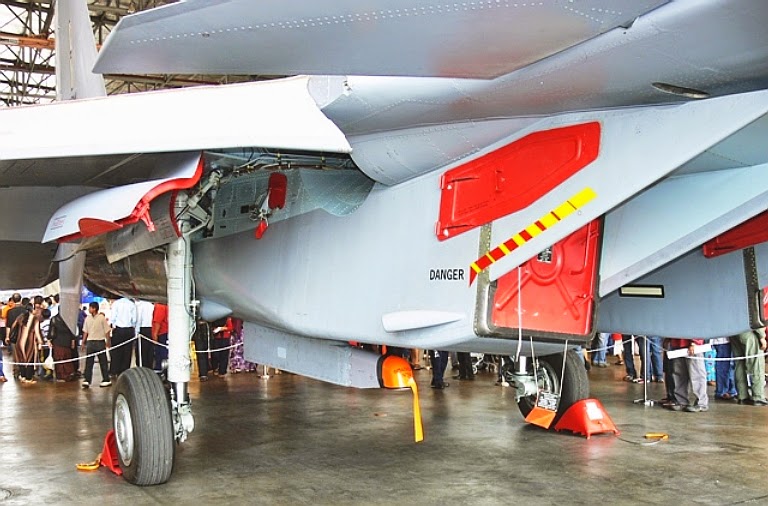

Thales Damocles pod pilón en la estación de entrada derecha Su-30MKM.


La vaina UOMZ Sapsan E Electro-Optical Targeting System es probable que se ofrezca como alternativa al pod focalización francés Thales Damocles bajo licencia (© 2009 Vitaliy V. Kuzmin).

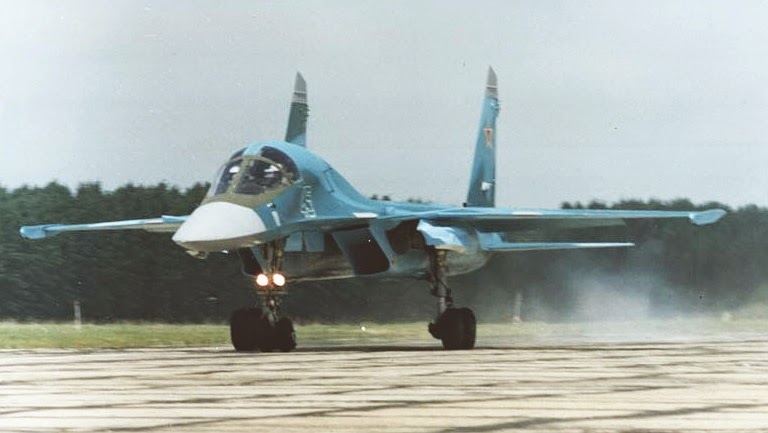

Su-34 Fullback (imagen NAPO)





Un demostrador Su-34 Fullback fotografiado en Kubinka en septiembre de 2009, equipado con la nueva punta de ala montada KNIRTI SAP-518 vainas autoprotección ECM, y una gran vaina central de perturbación KNIRTI SAP-14 de apoyo "Escolta de Perturbación". El nuevo SAP-14 es análoga a las cápsulas de la serie de ALQ-99E de EE.UU., pero emplea una disposición de antena fundamentalmente diferente optimizada para suprimir emisores en los hemisferios proa y popa de la aeronave jamming escolta. La cápsula ha sido aprobado para el transporte en los fuselajes Su-30MK Flanker G / H y el (imagen T5 Studio - haga click para descargar en alta resolución de copia) Su-34 Fullback.



La vaina de perturbación electrónica de peso pesado y alta potencia KNIRTI SAP-14 es un análogo ruso de la vaina ALQ-99E de EE.UU. realizado en el EA-6B Prowler y EA-18G Growler. Fue desarrollado para los aviones de la familia Flanker y se realiza en una gran central pilón. Hasta la fecha poco se ha dado a conocer acerca de este diseño, pero se ha observado en el Su-30MK Flanker G / H y Su-34 fullback. Opera entre 1 GHz y 4 GHz (© 2009 Vitaliy V. Kuzmin).



La vaina ECM KNIRTI SAP-518 es una nueva tecnología para el reemplazo de los L005 Sorbstiya extremo del ala serie vainas ECM ya establecidas. Opera entre 5 GHz y 18 GHz (© 2009 Vitaliy V. Kuzmin).



Fuentes Imagery: MAKS, Napo, Sukhoi, Rosoboronexport; Russkaya Sila; Vestnik PVO; MilitaryPhotos.net

Ilustraciones de línea: © 2003, 2007 Carlo Kopp
