Armadas: Marina de Guerra Revolucionaria de Cuba

Marina de Guerra Revolucionaria de Cuba

La armada del régimen comunista cubano. Todavía mantiene mucho material de la ex-Unión Soviética.

Flota Histórica
1x submarino de la clase Foxtrot con 533 mm y 406 mm de tubo de torpedo (no operativo), exUnión Soviética, 3 transferidos originalmente
2x corbetas Koni, exUnión Soviética, con 2 lanzacohetes antisubmarinos (no operativos), 3 transferidos originalmente
4x barcos lanzamisiles Osa I/II, exUnión Soviética, con misiles superficie-superficie SS-4 N-2 Styx
1x Barco de ataque rápido Pauk II, exUnión Soviética, costero con 2 lanzacohetes antisubmarinos , 4 tubos de torpedos antisubmarinos
1x LSM Polnocny, exUnión Soviética, buque de desembarco medio, con capacidad de 180 tps, 6tk (no operativo)

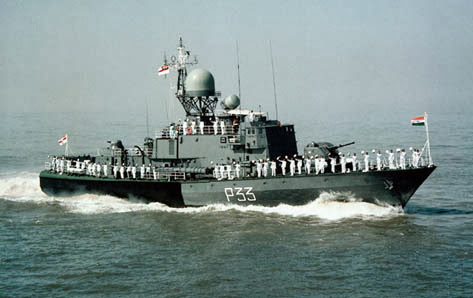

PAUK II (de bandera India, similar al cubano)
 Haga clic debajo para ver la nota extendida

Para el 2000 la Armada Cubana estaba en la ruina. La mayoria de sus buques no tenían repuestos ni combustible suficiente para salir al mar y por lo menos la mitad de sus buques estaban en tal estado que difícilmente sean operativos nuevamente. La cantidad de gente en la Armada ha sido reducida drásticamente. Los buques que se detallan son los que estaban a flote a fines del 2000.

Buques Fuera de servicio a partir de 1995. Algunos han sido vendidos o desguazados, los demas estan amarrados, oxidandose en los puertos.

Submarinos: 1997 Foxtrot 729 - 1998 Foxtrot 725

Fragatas: 1996 Koni 356 (HUndida para formar un arrecife artificial). 1998 Koni 383 (Hundida para turismo).Koni 350.

Patrulleras: 1995 5 unidades Osa Iw - 1997 2 unidades Osa IIs - 1998 5 unidades Osa IIs (Una hundida para turismo)

Cazaminas: 1995-1997: 2 clase Sonya, 8 clase Yevgenya

Auxiliares: 1996/97: Polnochny 690 - Pelym ADG 40 - Yelva B-105. - 1998: Isla de la Juventud (civil).

Corbetas:1 Clase PAUK II (Tipo 1241PE) Nº 321.


Desplazamiento 440 tons cargada. Dimensiones: 57,6 x 10,2 x 3,4 metros. Propulsion 2 Diesels tipo M521 copn 16.184 HP, dos ejes, velocidad 32 nudos, alcance 2.400 mn a 14 n. Tripulacion 32 personas.

Armamento: SAM: un lanzador cuadruple SA-N-5, apuntado manual, homing IR a 10 Kms a 1.5 mch, cabeza util 1.1 kg. Cañones: 1 uSSR 76 mm/60; 120 disparos/ min combinado a 2 kms.- 1 x 30 mm/65, 6 cañones y 3.000 disparos 7min.

Morteros antisubmarinos: 2 RBU 1200 de 5 tubos fijos, alcance 1.200 mta peso cabeza util 34 kgs.

Contramedidas: dos lanzadores de chaff PK16. Radares: busqueda aire/superficie. Banda E/F. Sonares: Cola de raton VDS, de ataque, de alta frecuencia.

Este buque fué construído en el astillero Yaroslav en la URSS y trasnferido a Cuba en Mayo de 1990. Es similar a los buques vendidos a India, como el que se muestra en la portada arriba. Los tubos lanzatorpedos han sido removidos.

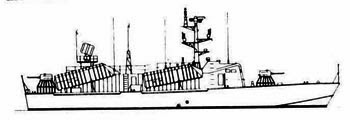

Lanchas Patrulleras: 1 Clase OSA I y 6 Clase OSA II (tipo 205) Ataque rapido - Misilisticas.


Numerales: 252: OSA I; 261, 262, 267, 268, 271 y 274: OSA II

Son lanchas de 171 toneladas de desplazamiento. Una fue hundida para hacer un parque de buceo para turismo, otras han sido canibalizadas para repuestos y sus misiles desembarcados.

Dimensiones:38.6 x 7.6 x 2.7 metros. Propulsion: tres motores diesel tipo M504 de 10.800 HP, con tres ejes. Velocidad 37 nudos. alcance 490 mn a 35 nudos.

Tripulación: 30. Misiles: SSM: 4 SS-N-2B Styx, radar activo or homing IR a 46 Kms a 0.9 mach, cabeza 513 kgs.

Cañones: 4 x 30 mm/65 (Dos dobles) de 510 disparos/min.

Radares: Busqueda de superficie, banda I. Control de fuego:: Drum tilt I-band.




Fuerza de operacion de minas.
2 Clase Sonya (Tipo 1265). Nos. 570 y 578.




Desplazamiento: 450 toneladas. Dimensiones 48 x 8,8 x 2 metros. Propulsion: Dos motores Diesel Kolomna tipo 9-D-8 de 2.000 hp. dos ejes con una velocidad de 15 nudos, alcance 3.000 mn a 10 nudos.
Tripulacion 43 personas. Cañones: 2 x 30 mm/65 twin de 510 disparos/min.; 2 x 25 mm/80 twin de 270 disparos/min. Puede llevar hasta 8 minas. Sonares: MG69/79 montado en el casco, caza de minas activo. alta frecuencia. Estos buques fueron transferidos por la URSS en Enero y Diciembre de 1985, hay otros dos que no estan en condiciones operativas.

4 Clase Yevgenya (Tipo 1258) series 501.



Gemelo en la armada India.

Desplazamiento 77 tons standard 90 a plena carga. Dimensiones 24.6x5.5x1.5 metros. Propulsión dos Diesels tipo eD12 de 600hp, en dos ejes con una velocidad de 11 nudos y alcance 300 mn a 10 nudos. Tripulacion 10 hombres.
Armamento: 2 x 14.5 mm MG, equipo contra minas a popa y un sonar mG7 sobre la proa. El primer par fue transferido de la URSS en Noviembre de 1977, luego uno en 09/78, dos en 11/79, dos en 12/80, 2 del Báltico en 12/81, uno en 10/82 y cuatro en 9/84, haciendo un total de 14 unidades. Habia dos escuadrones, uno central y otro Oeste. Las ultimas 4 naves son las unicas que estan operativas.

Buques Hidrográficos

Aparte del Biya que se describe abajo, hay otros cinco buques que no estan activos y son: Huatey, H107 de 430 tons; Baconao H73 de 226 tons; nn H75 de 283 tons; Siboney H101 de 535 tons y usado para entrenamiento de cadetes y el buque para colocacion de boyas Naio H102, de 1.123 tons.

Uno Clase Biya (tipo 871) de nombre Guama H103


El Biya en colores rusos- 10/1993 coleccion van Ginderen

Desplazamiento 766 tons cargado; dimensiones 55x9.8x2.6 metros; propulsión 2 diesels de 1.200 hp en 2 ejes y helices de PC. ; velocidad 13 nudos alcance 4.700 mn a 11 nudos. Tripulación 29 hombres. Tiene facilidadees para laboratorios científicos, una grua de 5 tons y una lancha de investigaciones. Fue construido en Polonia y recibido de la URSS en Nov. de 1980. La ultima vez que fue utilizado como tal fue en 1993, pero se usaba comno tender de boyas localmente.

GENDARMERIA O CUERPO DE FRONTERAS

Operaban tres patrulleras rápidas Stenka, 18 Zhuk y se informo en 1997 quew tenian tres patrulleras Sin Hung ex Corea del Norte. Posiblemente estas sean ex naves URSS P6, vueltas al servicio activo.

Patrulleras Clase Stenka (Tarantul) tipo 205P de ataque rápido.


Desplazamiento: 21 tons, 253 a plena carga. Dimensiones 39.4x7.9x2.5 metros - Propulsión 3 diesels M583A con 12.172 hp en tres ejes, velocidad 34 nudos; alcance 2.250 mn a 14 nudos.
Tripulacion 25 hombres. Armamento: 4 x 30 mm/65 (en dos unidades dobles) marca AK230 con disparos de 510 tiros /minuto a 5 kms.

Radares de busqueda de superficie Pot Drum banda H/I. Son similares a la clase operada por los gendarmes de frontera rusos, pero con los tubos lanzatorpedos y sonar removidos. Fueron transferidos de la ex URSS en Febrero de 1985, dos unidades y Agosto de 1985 una unidad. Probablemente esten aún en condiciones de navegar.

18 patrulleras Clase Zhuk (Grif) tipo 199.






Desplazamiento 39 tons cargadas. Dimensiones 24 x 5 x 1.2 metros. Propulsión 2 diesels tipo M401B de 2.200 hp en dos ejes. Velocidad 30 nudod y alcance 1.100 mn a 15 nudos.
Tripulacion 11 hombres. Armamento: 4 MG de 14.5 mm.

Se adquirieron un total de 40 lanchas de este tipo desde 1971, siendo el ultimo grupo en arribar dos unidades en Diciembre de1989. Algunos fueron transferidos a Nicaragua. El total ha sido bastante reducido para canibalizar sus partes, an algunas se les ha retirado el cañon de popa. La mayoria de estas lanchas estan aun activas.


Flota de la Marina Revolucionaria Cubana
Futuro
1 a 4 clases Sang-O mejorada, submarino de Corea del Norte
1 a 6 clase Delfin, submarinos cubanos
1 a 2 Río clase Damují , fragatas y buques anfibios, ex-embarcaciones de pesca españoles

Actual
1x Pauk II Fast Patrol Craft, ex-Unión Soviética, Costero con 1 cañón x 76 mm, cuatro tubos para torpedos antisubmarinos, 2 x lanzacohetes antisubmarinas - 495 toneladas a plena carga - encargado 1990
6x botes lanzamisiles Osa II PFM, ex-Unión Soviética, 13 originalmente fueron transferidos
2x Barreminas costeros Sonia, ex Unión Soviética, 4 originalmente transferidos
3x Barreminas costeros Yevgenya, ex Unión Soviética, 11 originalmente transferidos
1x buque de recolección de inteligencia
2x batallón de asalto anfibio
1x artillería de 122 mm, exUnión Soviética
1x tercios de artillería M-1931, exUnión Soviética
1x artillería 130 mm M-46, ex Unión Soviética
1x artillería M-1937, 152 mm, exUnión Soviética
2x sistemas de misiles antibuques SS-C3, exUnión Soviética, algunos sistemas móviles Bandera IV (denunciado)

-Los guardias fronterizos: 2 lanchas patrulleras Stenka y 18 embarcaciones de patrulla Zhuk

Fuente: Wikipedia
