Un entrenamiento de soldado sueco con el Carl Gustaf M4 en el Centro de Entrenamiento del Ejército Kvarn. Casos gastados se pueden ver en primer plano. (Armada / P. Valpolini)Hola Carl, ¿qué más?
Un arma que está a punto de celebrar el 70 aniversario de su primera entrega se lo ha visto generalmente con gran consideración. Otros, sin embargo, se las arreglan para codearse con el siglo, como se ejemplifica por ciertas ametralladoras y el Carl Gustaf presenta aquí en su última iteración de M4 parece a punto de unirse a esa liga.
Paolo Valpolini - Revista Armada
Haga clic debajo para ver la nota extendida
A pesar de que mantiene el mismo calibre y su capacidad para disparar todas las municiones producido desde su creación, la M4 en realidad es una totalmente nueva arma en términos de tecnologías.
La primera aparición pública de la nueva arma tuvo lugar a finales de septiembre de 2014 a la demostración de los sistemas de combate terrestre organizado por Saab Dynamics en estrecha cooperación con el ejército sueco. El arma fue disparada en el Centro de pruebas en Karlskoga Bofors durante la parte de ensayo técnico, y en el Centro de Guerra Terrestre del Ejército de Suecia en Kvarn. La estrecha colaboración entre la empresa y la institución militar fue subrayado por ambas partes, a saber, vicepresidente jefe de Saab Dynamics de Área de Dinámica de Negocio Görgen Johansson y el Jefe del Estado Mayor General de División Anders Brännström del Ejército sueco.
El Carl Gustaf M4 no fue la única estrella en el campo de tiro, como el nuevo AT-4 CS HE con capacidad de explosión en el aire, el NLAW y los 60 mm y 81 mm de bombas de mortero Mapam también fueron capaces de demostrar su valía.
El contador de disparo (izquierda) proporciona datos creíbles sobre disparos completos redondas calibre, que en realidad permiten el arma para ser explotadas para el verdadero fin de su vida de diseño 1000 ronda. El nuevo sistema de seguridad permite al soldado para llevar con seguridad el Carl Gustaf M4 totalmente cargado. (Armada / P. Valpolini)
Uno de los objetivos de Saab Dynamics cuando se decidió poner en marcha una nueva evolución de la Carl Gustaf M3 fue la reducción de peso, un mantra para todas las empresas productoras de equipos relacionados soldado. La idea surgió en 2000, pero una serie de razones obstaculizado el desarrollo, que finalmente se reanudó en 2011 para dar lugar a la convocatoria y la demostración mencionada. En comparación con la anterior versión de exportación del M2 Carl Gustaf, el nuevo tipo es 50% más ligero y es más compacto (el todo de acero M2 pesa 14,2 kg y es 1.130 mm de largo). En comparación con el de acero de fibra de vidrio actual M3, es más de tres kilos más ligero que la corriente de acero de fibra de vidrio-M3, que pesa 10 kg y tiene 1065 mm de largo. El recién llegado muestra en la balanza menos de siete kilos (en realidad 6,7 kilos sin accesorios) y es inferior a 1000 mm de largo. La adopción de nuevos materiales, junto con otras mejoras menores, jugaron un papel decisivo en el proceso de reducción de peso: la primera capa se encuentra ahora en titanio, lo que permitió ahorrar un peso de 1,1 kg del M3, mientras que mantiene la vida mínima en 1.000 tiros; la nueva carcasa de fibra de carbono reduce otros 0,8 kg, y el nuevo Venturi con otros 0,9 kilos.
Mientras que también será beneficioso para las fuerzas convencionales, resultados de la reducción de la longitud para numerosas unidades de fuerzas especiales cuyos cursos de obstáculos que representan situaciones urbanas potenciales demuestran este punto. Como se dijo anteriormente, el M4 adopta una nueva Venturi, pero además de contribuir a la pérdida de peso también es el elemento responsable de la reducción de la longitud del arma por debajo de la marca de 1.000 mm. El Venturi también cuenta con un ángulo ligeramente más amplia para garantizar el mismo efecto de reducción de retroceso que su predecesor.
Otras nuevas características de la M4, desde la izquierda a la derecha: el mando a distancia, la caja de control del sistema de comunicación, y munición de programación enlace galvánica. (Armada / P. Valpolini)
El Carl Gustaf M4 también adopta un contador de plano que exactamente supervisa el uso del arma a su límite de vida 1000 tiros, ya que hasta ahora el recuento era una estimación basada en los datos suministrados por el soldado que a menudo han conducido a un descarte temprano del sistema para permanecer en el lado seguro. El contador de disparo, que se extenderá de manera efectiva la vida del arma a sus verdaderos límites, se instala en el lado derecho, en la parte trasera del tubo, y datos tales como número de arma, los datos del lote de producción y, obviamente, el número de calibre completo
rondas tomadas se pueden transferir fácilmente a un ordenador mediante un dispositivo de inducción.
Otra característica clave del M4 es su capacidad para recibir una mira inteligente, que eventualmente puede estar equipado con un sistema de comunicación de dos vías de interacción entre la mira y munición gracias a un contacto galvánico en el pasador de guía. Un mando a distancia también está disponible en el lado derecho de la empuñadura frontal, que permite fijar la mira inteligente mientras se mantiene la posición de disparo. Tal capacidad permitirá aumentar la probabilidad de éxito, por ejemplo, proporcionando el sistema de mira de control de tiro con la temperatura del propelente u otros datos como la velocidad de salida basado en un muestreo de lotes.
A medida que se están desarrollando nuevas municiones, en particular las nuevas municiones de alto explosivo (HE) con capacidad de explosión en el aire, el M4 permitirá uno para ajustar la espoleta de acuerdo con la naturaleza y la distancia ronda medida por el telémetro de la vista, que se moverá el retículo a la mira con óptima posición.

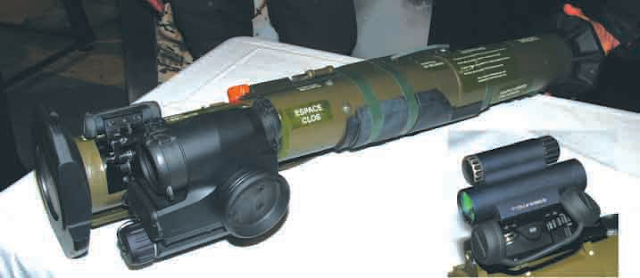

El lanzador AT4 prescindible en una de las versiones utilizables de los espacios cerrados. En Karlskoga fue despedido la nueva versión HE con capacidad ABM. Inserto: los AT4s ahora están disponibles con una mira de punto rojo, aquí un punto de mira, que mejora en gran medida la precisión. (Armada / P. Valpolini)
Como es estándar en el M4 se suministra con el mismo telescópico como el M3, y se puede utilizar para todos los tipos de municiones existentes cambiando el ajuste de un tambor de elevación en el sistema de puntería. Como mira de reserva / respaldo una de las dos siguientes alternativas se puede elegir: un sistema de puntería integrado equipado con un visor de punto rojo (un Meopta M-Rad, por ejemplo), o una mira abierta estándar abatible. El visor de punto rojo permite cuatro tipos de munición para ser seleccionados y la mira abatible de seis. Un total de 12 tipos diferentes de munición están actualmente disponibles para el Carl Gustaf, incluyendo dos para fines de capacitación. Entre las adiciones más recientes es el HEAT 655 CS, el sufijo que indica la compatibilidad con el uso en espacios confinados, en virtud de un sólido contrapeso de reducción de precalentado utilizados en combinación con el efecto Venturi para neutralizar el retroceso.
La espoleta ajustada manualmente, del HE441D actual muestra el efecto del modo de ráfaga de aire, tanto en Karlskoga y Kvarn. La nueva munición HE, que debería estar disponible en unos dos años, también habrá programable a través de un dispositivo de espoleta de ajuste externo, lo que permitirá a los lanzadores de esa edad o M4s no equipados con miras inteligentes para utilizarlos. La nueva munición no se limitará compatible con el espacio, con alcance de haber sido preferible que la capacidad para hacer frente a las tropas en campo abierto, aunque una versión CS está siendo considerado para proporcionar fuego de explosión aérea en situaciones de combate urbano. En comparación con el 441D SE que contiene bolas de acero de diámetro 5,5 mm, la nuevo munición HE por Carl Gustaf tendrá una cabeza que contiene más de 2.500 bolas de tungsteno de 2,5 mm de diámetro La ojiva de esa nueva ronda es una estrecha derivada de la mencionada AT-4CS HE S. El nuevo producto explosión en el aire actualmente se encuentra en fase de desarrollo avanzado que Saab Dinámica demostró en Karlskoga, pero desde una posición estática como el arma todavía no se borra para la cocción del hombro.
Este sistema de pre-cargado tiene una ojiva que contiene más de 2.000 bolas de tungsteno de 2,5 mm de diámetro y está diseñado para su uso con una vista inteligente, típicamente un FCS12 del punto de mira, pero siendo una arquitectura abierta que puede aceptar otros lugares similares y se asegura de la misma de dos vías diálogo sistema munición como Carl Gustaf M4. Los 980 mm de largo AT-4 CS pesa alrededor de nueve kilos y demostró el importante efecto destructivo de su ojiva explosión en el aire al volar sobre dos coches situados a una distancia de 400 metros durante la manifestación.
El alcance operativo máximo es de 1.000 metros, mientras que la zona letal en el modo de explosión en el aire es de 400 m2, pero también se puede utilizar en modo de impacto. Como estándar, este sistema de armas se suministra, ya sea con una visión abierta o una mucho más precisa visor de punto rojo. Otra versión de la AT4, el AT4CS ER, también está siendo desarrollado. Esto tiene una ojiva de calor similar a la utilizada en la AT4CS HP, optimizado para una máxima penetración de armadura. Otras versiones de la AT4 se utilizaron en la demostración, incluyendo los RS AT4CS con penetración de armadura y detrás de la armadura efectos y la AST AT4CS con un anti-estructura ojiva. Todos los nuevos AT4s entregados se proporcionan ya sea con miras abiertas o con un visor de punto rojo, este último exactitud aumentando considerablemente, versiones CS que pueden ser disparados desde el espacio cerrado usando una combinación de masa antagonista líquido y efecto Venturi para equilibrar el retroceso.

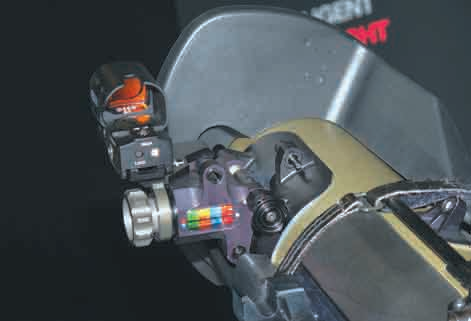

La mira de respaldo integrada equipada con una mira de punto rojo permite utilizar hasta cuatro tipos diferentes de munición de 84 mm. (Armada / P. Valpolini)
Volviendo a la M4 después de esta breve digresión, la nueva versión de la Carl Gustaf cuenta con una serie de mejoras ergonómicas que permiten al soldado para adaptar el programa de lanzamiento para su tamaño, un carril Picatinny que permite tanto el mango delantero y el descanso del hombro sea movido hacia atrás y adelante. Un carril adicional está disponible en el lado derecho de instalar accesorios como punteros láser. El asa de transporte M4 es considerablemente más largo que antes de que está vinculada a la nueva seguridad adicional adoptada sobre la varilla de carga, ahora sí similar a la utilizada en el AT-4. Como la presencia de la ronda altera el centro de gravedad, se adoptó un mango más largo para permitir que el soldado para llevar el arma en consecuencia para el centro de gravedad. El M4 fue lanzado oficialmente en AUSA 2014, una clara señal de que Saab Dynamics está dirigidas a Estados Unidos como uno de sus principales mercados. Saab Dinámica comenzará pruebas de calificación en el año 2015 con el objetivo de concluirlas a finales de 2015 o principios de 2016.
El Ultra Ligth Missile es un nuevo programa de desarrollo destinado a convertir el Carl Gustaf en un lanzador de misiles antiblindaje guiada en el rango 1.500 a 2.000 metros. (Armada / P. Valpolini)
Si bien se espera que las municiones HE y ER en un futuro próximo con más tipos siguientes después, un proyecto de más largo plazo podría verse en la exposición que siguió a los disparos técnicos. Apodado Ultra Light Missile (Misil Ultra Ligero) o ULM, esta munición está en su fase de concepto temprano, pero claramente muestra que Saab Dinámica no ve a su Carl Gustaf en un retiro inmediato. De acuerdo con Saab Dynamics los componentes individuales están casi disponibles, el trabajo de ser ahora el de hacer todo ellos encajan en una munición de calibre 84 mm. El misil tendrá un sistema de lanzamiento suave, el motor cohete encendiendo una vez que el misil ha salido del tubo de lanzamiento. Una solución preferida es adaptar al ULM en un tubo contenedor que es a su vez alimentado en el Carl Gustaf para evitar la interferencia entre el control y las alas plegables de elevación y el estriado del barril. Sin embargo, esto trae una pequeña penalización en calibre, lo que podría afectar a la ojiva. Otras opciones son, por tanto, se considerará otorgada las primeras etapas de desarrollo. Saab Dynamics tiene la intención de mantener el procedimiento de puesta en marcha lo más similar posible a la de cualquier otra ronda Carl Gustaf.
El misil tendrá un buscador lanzamiento del seguro de encendido antes en la nariz, su tipo en función del rendimiento en comparación con las consideraciones de costo, aunque un buscador de doble banda no está excluida. Lo que es casi seguro es que la ULM tendrá una capacidad de ataque multimodo, el ataque de buceo que se requiera para destruir los tanques principales de batalla debe mantenerse esta opción. Ninguna decisión todavía no se ha hecho en los tipos de ojivas, aunque HEAT y ser polivalente dos opciones más obvias. La ULM será capaz de confinados despido espacio, pesará alrededor de 5 kg, y tienen un rango de 1.5 a dos kilómetros. El momento del programa se verá influido por el interés de los clientes, por lo que Saab Dynamics no especulan una fecha de disponibilidad.
