Artillería antiaérea: 15 cm Flak 50, 55, 60 & 60F

Cañón antiaérea pesado 15 cm Flak 50, 55, 60 & 60F

Las primeras torres antiaéreas urbanas alemanas fueron originalmente diseñadas para montar cuatro cañones individuales de 15 cm, de un modelo que nunca llegó a entrar en servicio, aunque sí se probó. Se evaluaron al menos cuatro diseños distintos. El más avanzado fue el 15 cm Gerät 50, con autocargador en la montura que debía recargarse manualmente entre ráfagas. De los otros diseños (Gerät 55, 60 y 60F) se sabe menos, ya que no progresaron tanto.

En este calibre, tener una pieza fija tenía cierto sentido. A diferencia de los cañones de 12,8 cm, que podían transportarse por partes o incluso montarse sobre vagones ferroviarios para mayor movilidad, los de 15 cm eran demasiado pesados: superaban el peso de un Panzer IV y no eran móviles, apenas reubicables. Por ejemplo:

15 cm Flak Gerät 50

• Calibre: 149,1 mm

• Largo del cañón: 7.753 mm (L/52)

• Peso total: 44.600 kg (en cuatro partes)

• Velocidad inicial: 890 m/s

• Alcance en altura: 16.300 m

• Cadencia: 10 disparos por minuto

• Proyectil: 40 kg

• Fabricante: Krupp AG

Este diseño fue un proyecto alternativo a cargo de Rheinmetall (Gerät 55), iniciado en 1936. Se canceló en enero de 1940. Luego, en octubre de 1942, Krupp desarrolló el 15 cm Gerät 60, que evolucionó al Gerät 60F (versión fija) con mejores prestaciones. Esta variante podía disparar proyectiles de 42 kg a 960 m/s, montada en remolques especiales Meiller. El prototipo 60F, con sistema de control de tiro mejorado, alcanzaba 1.200 m/s y una altura de 18.000 m, aunque su cañón solo resistía unas 86 disparos.

El cañón antiaéreo de 15cm

Como la Flak de 12,8 cm aún no había sido entregada a las tropas, las empresas Krupp y Rheinmetall recibieron el encargo de desarrollar una Flak de 15 cm.

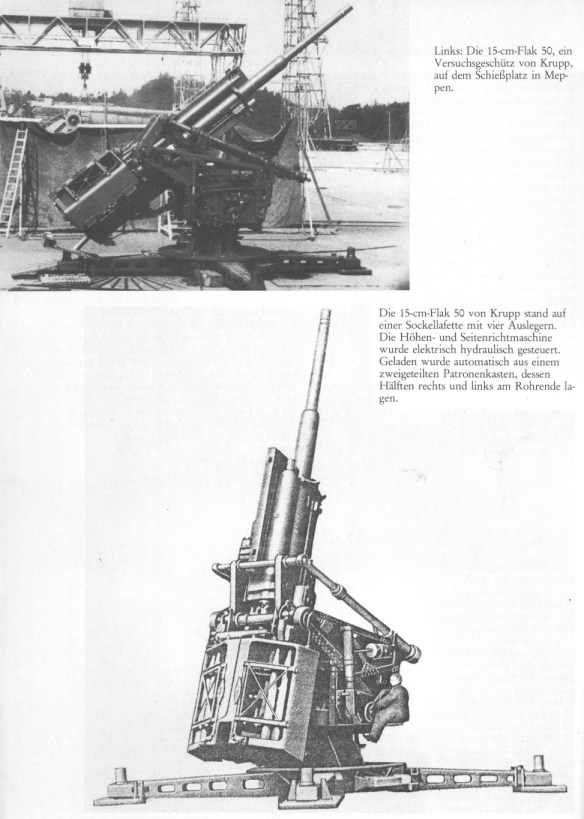

El “Gerät 50” de Krupp se montaba con su cureña de base sobre una plataforma con cuatro estabilizadores. El control de puntería era, al igual que en la Flak de 12,8 cm, electrohidráulico. El peso del proyectil, de 40 kg y hasta 43 kg, requería un sistema de carga completamente automático. Para lograr una cadencia de disparo de diez disparos por minuto, se alimentaba automáticamente desde un cargador doble: a la derecha e izquierda del tubo del cañón había un tambor con capacidad para cuatro cartuchos. Dos tambores adicionales se encontraban en los cargadores de reserva listos para recargar. El transporte del cañón se realizaba en tres partes: plataforma, cureña y tubo. El tubo se montaba en la cureña mediante un sistema de elevación y luego se desplazaba hacia adelante hasta su posición de cierre.

El “Gerät 55” de Rheinmetall estaba montado sobre una plataforma con seis estabilizadores. El apuntado también era electrohidráulico. El sistema de carga consistía en un cargador de caja en el lado izquierdo del cierre, desde el cual los cartuchos eran trasladados a la bandeja de carga mediante un sistema de elevación.

El cañón se transportaba también en tres partes: plataforma, cureña y tubo.

Ambos modelos se presentaron y probaron solo como prototipos. En estas pruebas se demostró que el esfuerzo de fabricación y materiales no se justificaba en comparación con el rendimiento balístico alcanzado. Por lo tanto, se abandonó inicialmente la producción en serie.

Poco después, ambas empresas recibieron el encargo de continuar con el desarrollo de un cañón antiaéreo de 15 cm en una forma mejorada, ya que mientras tanto se había demostrado que la Flak de 8,8 cm era insuficiente frente a formaciones de bombarderos fuertemente protegidas, y la Flak de 12,8 cm aún no estaba disponible en grandes cantidades.

Este nuevo modelo debía, en lo posible, montarse sobre una cureña de ruedas y poder remolcarse en posición de combate, para ser también adecuado como cañón antitanque pesado. Se adoptó el sistema de alimentación por tambor, como ya se había probado con éxito en el “Gerät 50”. El tubo del cañón fue diseñado con una longitud de 60 calibres (L/60). Al igual que con la Flak de 12,8 cm, se desarrollaron versiones gemelas del modelo de 15 cm.

La producción se limitó nuevamente a prototipos. De Rheinmetall se conocen las designaciones internas “Gerät 60” y “Gerät 65”. Este último debía poder transportarse en dos partes sobre remolques de tres ejes del tipo Meiller. La velocidad de salida debía alcanzar los 1.200 m/seg y el alcance los 18.000 m, con un techo de fuego de 15.000 m. Los trabajos en el “Gerät 55”, la primera versión de Rheinmetall, ya se habían detenido en la etapa de desarrollo.

Como los datos técnicos en la literatura especializada difieren parcialmente, aquí se prescinde de proporcionar más cifras.

El 15 cm Gerät 55, de Rheinmetall, derivaba de los modelos anteriores de 10,5 y 12,8 cm. Fue diseñado sobre una plataforma rectangular con seis patas, dos fijas y cuatro plegables. El apuntado estaba motorizado, con un sistema hidráulico Pittler-Thoma, aunque también podía operarse manualmente. El sistema de dirección de tiro usaba el Übertragungsgerät 37. La recámara tenía alimentación automática. Este modelo se transportaba en tres secciones: base, soporte y cañón. Se abandonó porque su mayor potencia respecto al 12,8 cm no justificaba su enorme peso y tamaño.

En 1940 se reactivó el desarrollo de armas de 15 cm con mejores especificaciones: proyectiles de 42 kg a 960 m/s sin necesidad de desarmar el arma para transportarla. Así surgió el 15 cm Gerät 65, que luego derivó en la versión fija 65F, capaz también de alcanzar los 1.200 m/s y los 18.000 m de altitud. El cañón se completó en 1942 y el montaje en 1943. Sin embargo, en septiembre de ese año, todo el desarrollo de armas antiaéreas de 15 cm fue suspendido, y las unidades existentes se usaron solo para pruebas balísticas.

También en 1941 se inició el diseño de un cañón aún mayor: el 24 cm Gerät 85, pero fue cancelado el 14 de agosto de 1943, antes de llegar a fase prototipo.

La imagen muestra el cañón experimental de 15 cm Flak 55 de Rheinmetall. Estaba montado sobre la cureña de base en una plataforma con seis estabilizadores y dos cilindros de puntería separados para los movimientos en elevación y dirección. Al igual que los sistemas de 10,5 cm y 12,8 cm, la Flak estaba controlada electrohidráulicamente. Los proyectiles se almacenaban en tambores de carga y eran transportados a la bandeja de carga mediante un sistema elevador. En la imagen también se aprecian las conexiones hidráulicas de los sistemas de puntería.

---

Masas, pesos y datos balísticos

Especificación	10,5 cm 38/39	10,5 cm S.K.L/32	12,8 cm	15 cm Gerät 50 Krupp	15 cm Gerät 55 Rheinmetall	15 cm Gerät 60 Krupp
Calibre (mm)	105	105	128	150	150	150
Longitud del tubo (mm)	6.648	4.740	7.835	7.753	8.250	–
Parte rayada (mm)	5.315	3.612	6.724	6.113	7.753	–
Cantidad de estrías	36	32	40	–	–	–
Paso de estría (mm)	780–900	420–500	1.000–1.300	–	–	–
Ángulo de giro horizontal (°)	ilimitado	±360	ilimitado	±360	±360	±360
Ángulo de elevación (°)	-3/+85	-9/+79	-3/+85	-1/+90	-3/+88	-3/+90
Cadencia de fuego (disparos/min)	12–15	10	10–12	10	10	10
Altura de la recámara (mm)	1.800	1.900	2.300	2.200	2.600	–
Peso en posición de marcha (kg)	14.000 (38)	6.640	27.000	44.600 (4 cargas)	42.000 (3 cargas)	–
	14.600 (39)
Peso en posición de disparo (kg)	10.000 (38)	5.740	17.000	22.200	22.000	27.000
	10.240 (39)
Vel. inicial granada HE (m/seg)	960	785	880	890	860	1.200
Vel. inicial mun. perforante (m/seg)	860	–	–	–	–	–
Alcance máximo con granada HE (m)	17.700	15.175	20.800	16.000	16.300	18.000
Altura máxima de tiro (m)	12.800	11.000	15.000	12.000	13.000	–
Peso del proyectil HE (kg)	26	24	45	46	43	42
Peso del proyectil perforante (kg)	26,1	–	–	–	–	–
Peso del proyectil completo (kg)	15,5	14,8	26	43	41	40

---
