Radar de vigilancia: INVAP RPA 3D (Argentina)

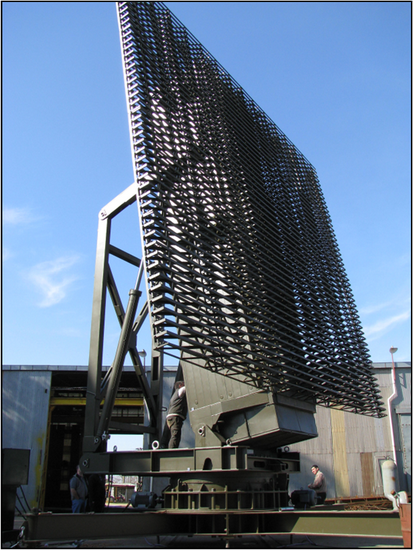

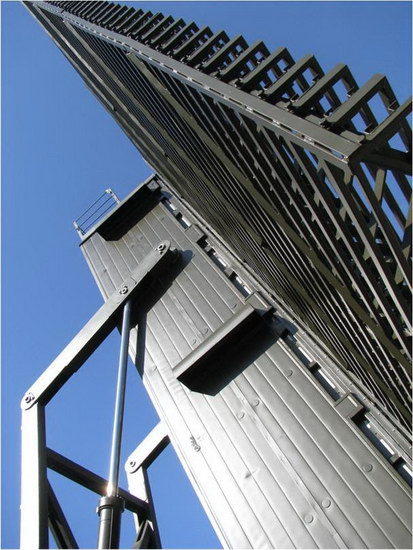

Radar de vigilancia de largo alcance INVAP Radar Primario Argentino 3D (RPA)

En el año 2005 INVAP comenzó el desarrollo del primer modelo de radar primario 3-D. A fines de 2007, la Dirección General de Fabricaciones Militares e INVAP suscribieron el contrato RP3DLAP para el diseño, desarrollo, construcción, puesta en servicio, certificación, homologación y provisión de un prototipo de Radar Primario 3D de Largo Alcance. En noviembre de 2011 dicho radar fue instalado y puesto en marcha en la localidad de Las Lomitas, Prov. de Formosa y tiene como función principal la de proporcionar datos de situación y movimiento de la actividad aérea dentro del volumen de su cobertura, de forma que permita realizar tareas de detección, vigilancia, identificación y control en el espacio aéreo de su responsabilidad.



Este desarrollo complementa la tarea realizada por INVAP dentro del Sistema Nacional de Vigilancia y Control Aeroespacial (SINVICA) sancionado en 2004, a través del Decreto N° 1.407, tarea gracias a la cual varios radares secundarios (RSMA) diseñados y construidos por INVAP ya están actualmente instalados en una decena de sitios del nuestro país.


Radar Primario Argentino instalado en LAS LOMITAS (Formosa) en noviembre de 2011


Características sobresalientes del Radar Primario Argentino (RPA)

• Frecuencias de operación en banda L (banda D)
• Agilidad de frecuencia dentro del ancho de Banda disponible
• Modos de operación configurables
• Parámetros de pulsos totalmente programables
• Electrónica y módulos transmisores / receptores totalmente de estado sólido
• 3-D con barrido electrónico en elevación
• Antena monopulso con muy bajo nivel de lóbulos secundarios
• Procesamiento digital de las señales con MTI, CFAR, MTD/Doppler
• Mapa de clutter actualizado automáticamente
• Radar Secundario (IFF)
• Procesador combinador de plots y de seguimiento
• Formato de salida Asterix
• Conjunto de contra-contra medidas electrónicas (ECCM)
• Nuevo diseño con últimas tecnologías (alta confiabilidad, soporte logístico prolongado)
• Monitoreo integrado de todo el sistema
• Simulador de entorno radar
• Alcance instrumentado: 5 - 240 MN (+440 km
• Altura máxima: 100 Kpies (+30.000 m
• Operación remota
• Transportable por tierra, agua o aire.
• Fácilmente desplegable en el sitio

Detalles de la conformación interior



Conformación del Shelter




Fuente: INVAP Radar Primario Argentino 3D (RPA)
