ASW: Cazando submarinos (parte 1)

Cazando submarinos
Contribución de Roel Van de Velde
Fundamentos de la guerra antisubmarina, explicados de manera sencilla y fácil de entender.

Parte 1 | Parte 2

El siguiente artículo no se considerará como una clase de como cazar y eliminar a cualquier submarino, sino que pretende proporcionar a los entusiastas con la idea de proceso como tal funciona y qué opciones hay.

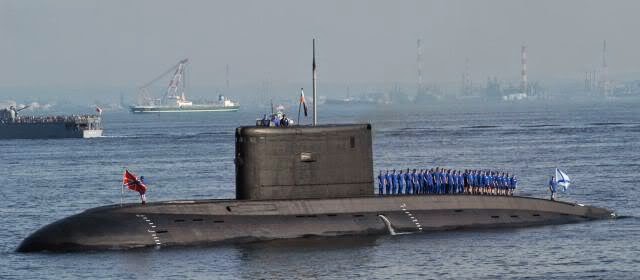

Submarino clase Project 877/Kilo. (Foto por Guy Toremans, via autor)

En general, existen tres tipos de plataformas ASW:
-Aerotransportada, incluidos los helicópteros y aviones
-Unidades de superficie, incluyendo fragatas, destructores, así como los pequeños submarinos costeros cazadores
-Unidades sumergidas, incluyendo submarinos diesel-eléctricos y submarinos nucleares.

La cosa más importante sobre la caza de un submarino es su detección. Ello consume mucho tiempo y esfuerzo. Una vez detectado el submarino, es - relativamente - fácil de golpear y hundir. La búsqueda y la detección de un submarino sigue siendo una operación de riesgo, en función del activo y el arma que utiliza.

Dado que nadie quiere tomar el método más arriesgado de encontrar y matar a un submarino, las plataformas aéreas ASW siguen siendo las más populares. En respuesta, algunos de los submarinos modernos están equipados con estos sistemas (Man-Portable Air Defense Systems), pero estos no han demostrado ser tan eficaces dado que los submarino deben emerger a fin de utilizarlos y, a su vez, exponerse al fuego enemigo. Algunas investigaciones para un misil lanzado desde un tubo de torpedo anti-helicóptero ASW, llamado "Triton", se llevó a cabo por los alemanes, pero ninguna de esas armas entraron en servicio hasta el momento.

Objetivo
Cada submarino es un blanco "duro" muy evasivo, problemático de detectar. Por lo general, un submarino estará realmente invisible incluso a los ojos de cualquier observador en la superficie, y definitivamente no es visible por cualquier radar - mientras permanece sumergido. La tecnología de detección disponibles en la actualidad se basa por tanto en las desviaciones magnéticas y ondas de sonido. Claramente, en respuesta a este tipo de amenazas la construcción del submarino adapta sus productos, haciéndolos cada vez más silenciosos.

Por naturaleza, un submarino mientras esté sumergido, es "invisible", y por lo tanto un arma muy potente. Puede maniobrar, moverse rápidamente, o permanecer quieto, bucear por medio de las llamadas capas térmicas con el fin de esconderse, disparar hacedores de ruido, utiliza el fondo del mar que ocultarse, sino también para encontrar un objetivo en sí mismo. Todo esto no hace en sí mismo a submarino un "milagro" en sí mismo, sin embargo, entonces todavía hay manera de detectar submarinos - incluso si estos son generalmente complejos y llenos de problemas.

Plataformas aéreas
Como ya se mencionó, las plataformas de lucha aérea- antisubmarina (ASW) son helicópteros y aviones en general. Como lo ven los propios tripulantes de submarinos, en realidad las plataformas aéreas son invulnerables y muy manejables - debido a su ventaja en velocidad. Esta velocidad les permite cambiar su posición mucho más rápido que cualquier submarino y, por tanto, no sólo cubrir grandes áreas en la búsqueda de sus objetivos, pero también tienen una opción de tiempo y de punto desde el que atacan, en relación con la posición submarina.

Los helicópteros son más lentos que los aviones y por lo general tienen una resistencia mucho más corta, pero no tienen la capacidad de moverse de una manera mucho más metódica, e incluso se ciernen sobre la zona. También son de menor tamaño y peso y puede ser transportado por barcos pequeños.

Los helicópteros ASW están equipados generalmente con MADs ( "Magnetic Anomaly Detector"), sonar de inmersión (activo y pasivo) y sonoboyas (también activas y pasivas); aviones de lucha antisubmarina, están equipadas con MAD y sonoboyas solamente, mientras que algunos también han superficie potente radares de búsqueda. Los detectores de MAD pueden detectar submarinos sólo dentro de una zona muy limitada. El sonar de inmersión y las sonoboyas son el medio más eficaz de la caza submarina, a continuación, permiten a la tripulación del helicóptero escuchar los sonidos bajo el agua durante largos períodos de tiempo.



En esta fotografía de un Lockheed P-3C Orion de la USN con un SSN Project 671RTM clase Victor III de la Armada soviética, el detector de MAD del Orion, montado en la larga extensión trasera del fuselage, detrás de la cola, puede ser visto como una ventaja. (Photo: Tom Cooper collection)

Los moderno helicópteros ASW están principalmente equipados con la avanzados torpedos guiados, pero también con cargas de profundidad, y misiles ligeros anti-buques.

Los aviones ASW son mucho más rápido que cualquiera de los submarinos o helicópteros, y por lo general tienen una amplia alcance y resistencia excelente. Sin embargo, su velocidad les impide el uso de un sonar de inmersión, y cuando se trata de la detección de medios relacionados con el sonido que se limitan al transporte de sonoboyas, y un detector de MAD. La mayor desventaja de las plataformas aéreas ASW es que la mayoría de ellos - con excepción de las aeronaves como Lockheed S-3 Viking (que, sin embargo, no es más usado para fines ASW) - se limitan a la utilización desde bases terrestres .

Contrariamente a los helicópteros ASW-, sin embargo, el avión ASW puede transportar cargas mucho más grandes de las armas (incluidas torpedos guiados, minas y cargas de profundidad), así como muchos más sonoboyas.

Plataformas de superficie
Las plataformas de superficie - generalmente denominados "buques de guerra" - tienen claramente un alcance mucho más largo y la resistencia de los activos en el aire. Son, sin embargo, también mucho más pesados y más grandes, llevando lo más equipo y armas -, sino también mucho más lenta.

Hay varios tipos diferentes de plataformas ASW de superficie: pueden servir de base para helicópteros ASW (o, en caso de algunos portaaviones ASW, empleados con aviones de guerra antisubmarina), o - en el caso de las corbetas, fragatas y destructores -- pueden operar en combinación con activos aéreos ASW. Hay también pequeños y rápidos buques de patrulla costera, que normalmente no contienen ningún tipo de plataformas en el aire, pero pueden cooperar con estos para buscar submarinos.

El concepto de las grandes plataformas ASW -y construídos para tal efecto- , tales como un portaaviones ASW, parece haberse reducido desde el final de la Guerra Fría: mientras que en los años 1960 y 1970 la USN operaba "portaaviones ASW" especiales (como buques re-acondicionados de la clase Essex, llevando S-1 y E-1 Trackers), la Armada Soviética operó las portahelicópteros de las clases Kiev y Moskva, los italianos han construido su portaaviones Giuseppe Garibaldi o el crucero Vitorio Venetto, mientras que más tarde los japoneses siguieron con su "destructor portahelicópteros" de clases Haruna y Shirane, nadie hoy en día está en la construcción de dichos buques, y la preferencia general es por "barcos multiuso".

Los combatientes de superficie ASW menores por lo general andan en hasta 1.000 toneladas y puede alcanzar velocidades de hasta 40kts. Debido a su velocidad, sin embargo, que necesitan máquinas de gran alcance, y el espacio para el equipo y armas en los cascos de esos tanto, es generalmente bastante restringido. Sin embargo, incluso estas plataformas suelen estar equipados con sonar montando en el casco y de inmersión, y algunos incluso tienen - por lo general muy costosos - sonares de matriz de arrastre. Los pequeños combatientes ASW de superficie están principalmente equipados con torpedos guiados, morteros anti-submarinos y cargas de profundidad.

Los grandes combatientes de superficie ASW por lo general andan entre 5,000 y 8,000 toneladas, pero algunas clases son muy superiores y tienen más de 10.000 toneladas. Estos buques de guerra son muy estables, las plataformas, con buenas capacidades de navegación marítima y un montón de espacio y peso de los equipos pesados disponibles. Por lo tanto, no sólo llevar mucho más y armamento más pesado, sino también dispositivos de detección excelente en el casco, incluso sonares montado en arco, sonares montado en el casco, sonares de matriz de arrastre (activos y pasivos), e incluso los llamados sonares de profundidad variable. Los barcos de superficie ASW por lo general también se han especializado en armas ASW, incluidas los torpedos de peso ligero y peso pesado, torpedos transportados por cohetes, morteros anti-submarinos, cargas de profundidad, minas, y - quizás el más importante de todos - helicópteros ASW.

Submarinos
En épocas anteriores, especialmente durante la Primera Guerra Mundial y la Segunda Guerra Mundial, los submarinos fueron construidos con todo contra la guerra de superficie, principalmente contra la tienda, la guerra en la mente. El submarino vs combate de los submarinos se produjo más bien raro, más en general, por pura casualidad. Durante los años 1960 y 1970, en especial la invención de los submarinos de propulsión nuclear, equipado con sonares pasivos muy avanzada, avanzada y torpedos guiados, permitió a los submarinos, que se plasmarán en ASW potentes armas también. Estas "cazador-asesino" submarinos son, por supuesto, en una situación de desventaja en comparación con plataformas aéreas en cuanto a velocidad, y en comparación a los buques que a menudo también tienen no sólo la velocidad máxima mucho más lento, pero también va más breve de detección. Sin embargo, específicos modernos submarinos día son casi perfectas ASW armas, desarrolladas y equipadas especialmente con la finalidad de detectar y destruir submarinos enemigos. Ellos no se enfrentan a problemas derivados de la inflamación y por lo tanto también puede tener grandes ventajas en la velocidad.

Hay dos tipos distintos de ASW-submarinos: la mayoría tienen motorizaciones diesel-eléctricos (los llamados "SSK" s), mientras que las grandes flotas también pueden permitirse los submarinos nucleares (las llamadas "SSN" s). Independientemente de sus centrales eléctricas, todas las plataformas se han montado en un arco de sonar (pasiva y activa), un flanco-(array lineal de sonar pasivos montados en el flanco submarino), y el sonar normalmente también una serie de arrastre. Suelen ser armados con torpedos guiados, pero a veces también con lanza-torpedos combinaciones (donde los poderes de cohetes y el torpedo sobre la superficie, llevándola a un rango específico y luego lo deja caer de nuevo en el agua), cohetes combinaciones de cargas de profundidad , minas, e incluso misiles (utilizado para el anti-env y tierra papeles de ataque).

Submarinos nucleares (SSN) son mucho más grandes "barcos", y por tanto en posesión no sólo de las ventajas de velocidad y resistencia, sino también con respecto a la cantidad de armas y sensores que pueden transportar. Algunos de SSN-submarinos, incluso puede atacar a los submarinos enemigos en el ancla en sus propias bases, por medio de misiles de crucero. SSKs, por el contrario, generalmente son mucho más pequeños, más lentos, tienen una resistencia mucho menor, pero también son más maniobrables. De hecho, debido al aire su "respiración" de propulsión, la mayoría de SSKs son - en comparación con el SSN - excepcionalmente limitados en su capacidad de permanecer sumergidos, entonces, una vez debajo de la superficie o bien dependerá de la potencia de sus pilas, o que permanezcan directamente debajo de la superficie a fin de utilizar el "snorchel" - un dispositivo especial que los suministros de aire por encima de la superficie del mar a los motores diesel.

Principios básicos de antisubmarinos
El ASW es en realidad en función de los medios de detección. Hay dos grandes grupos diferentes de detectores: Mads y sonares.

El MAD es la abreviatura de "detector de anomalía magnética". Normalmente se implementa como una sonda, MAD es remolcado detrás de un helicóptero o avión, y se basa en el hecho de que cualquier submarino es básicamente una gran masa de acero y otras aleaciones metálicas, concentrada en grandes cantidades en un ambiente libre de otra manera de tales materiales. En consecuencia, los submarinos causan buenas desviaciones en el campo magnético de la Tierra.

Estas desviaciones pueden ser detectadas - e incluso seguidas con la ayuda de un MAD. Aunque este método de detección, mientras tanto, cada vez más problemático - en no poca medida también debido a un creciente número de naufragios en la parte inferior de la mayoría de los mares (desde restos de naufragios puede causar una desviación similar y el campo magnético de la Tierra) - Mientras tanto, los mapas muy precisos de las desviaciones son disponibles, y pueden ser tomadas en cuenta. La mayor desventaja de la MAD sigue siendo por lo tanto su alcance limitado: el avión o helicóptero desplegando sus sensores MAD tiene que volar muy bajo y lento en el área donde se sospecha que el submarino, con el fin de utilizarlas con eficacia.

El sonar, por el contrario, se basa en la detección de sonido: en realidad, el sonar es otra cosa que un micrófono muy avanzado, consistente en todo tipo de emisores y receptores, y - en nuestros días - con el apoyo de equipos muy avanzados y software. Hay sonares muy diferentes, la mayoría de los cuales se mencionarán en este artículo ya: sonares montado en arco, sonares montado en el casco, sonoboyas, sonares de inmersión, los sonares matriz de arrastre, y el sonar de profundidad variable.

En general, el sonido es un medio muy incierto, porque tiene que viajar a través de diversos otros medios y condiciones de tiempo - es decir, agua -. En esencia, la detección de sonidos bajo el agua depende de cuatro factores principales: la salinidad (cantidad de sal en el agua, que varían de un mar a otro), la contaminación, la temperatura y la presión (que aumenta con la profundidad). Estos cuatro factores pueden doblar las ondas sonoras, que reboten de nuevo o incluso retardarlas.

Normalmente, una onda sonora se devolverá por superficies duras lisas, como los submarinos, pero también el fondo, o piedras en el fondo de arena (que incluso puede devolver la misma onda en varias direcciones).

Las diferencias en la temperatura del agua a diferentes profundidades, forman la llamada "capa térmica" (o "termociclinas"), las fronteras de las cuales también hacen rebotar a las emisiones de sonidos. En algunas partes específicas de algunos mares y océanos, estas diferencias son tan enormes, que permiten incluso a grandes submarinos a esconderse en una capa térmica, o - mejor dicho: debajo de - entonces la termociclinas son tan masivas que rebotan los sonidos de cualquier tipo de sonar activo, o bloquean completamente los sonidos que alcanzan el sonar pasivo.

Por el contrario, en los océanos hay una capa en la perfectamente se "transportan" las ondas de sonido. Este es el llamado "canal de sonido profundo del mar" (deep sea sound channel - DSSC). La capa que se ubica en la parte superior de esta capa tiene una temperatura demasiado alta y rebota las ondas enviadas dentro del DSSC. La capa de abajo, tiene una presión demasiado alta y por lo tanto, rebota las ondas de nuevo también. De esta manera, enviando una onda en el DSSC se devolverá por esas capas desde unas a otras, y esto formará un movimiento sinusoidal de la onda de sonido y el transporte por períodos muy largos en varios miles de kilómetros. Esta capa está situado sobre todo a profundidades de entre 800 y 2.000 metros de profundidad, pero con frecuencia dependiendo de la temperatura y la presión. Como ejemplo de lo que la DSSC puede hacer: en la Segunda Guerra Mundial, algunos de los bombarderos y aviones utilizados para transportar una carga de profundidad que estaba programada para estallar en el DSSC y en los EE.UU. y el Reino Unido había varias estaciones de hidrófonos dentro de esta capa. Al tomar los rebotes de una explosión de tal carga de profundidad, se podía determinar la posición del avión estrellado, y un equipo de rescate podía ser enviado .... Hoy en día, las plataformas de superficie ASW equipadas con VDS puede reducir estos en esta capa que les permite detectar submarinos en intervalos inmensos. Por supuesto, cualquier comandante de submarino decente lo sabe también, y tratará de evitar operar en el DSSC.

La onda de sonido es determinada por el aumento de la "fuerza de la emisión y la frecuencia - que depende de la regla de la longitud de onda de la frecuencia de una simple práctica puede ser aplicada: la mayor es la frecuencia menos que sobresalgan del agua (es decir, la de menor alcance), pero a su vez, esto hace que la frecuencia más fácil concentrarse - o "dirigir el rayo" (es decir, fijar la posición más precisa). La situación es directamente opuesto cuando se trata de bajas frecuencias.

Todos esos detalles y los factores de ajuste en el proceso de la caza submarina y procedimientos: el submarino es más probable que se detecten a larga distancia, por medio de dispositivos de baja frecuencia, lo que proporcionará una borrosa - es decir, la posición aproximada -. Una vez que los cazadores se acercan más las frecuencias más altas se utilizarán para el seguimiento del submarino hacia abajo y para el ataque.

La ganancia también es importante: cuando la ganancia es demasiado alta, rebota muy fuertemente, esto puede causar los objetivos dobles, la onda se rebota en la superficie y vuelve a bajar, y luego será recibido de nuevo también. Esto le dará a los ecos dobles.

Este aumento también puede darle a los ecos de los peces y otros objetos insignificantes (mástiles de  naufragios, etc); en el otro lado, también ayuda en la detección a distancias más largas.
