Combate aéreo: Sistemas de identificación (4)

Identificación Visual

El uso de sensores de imagen para identificar a larga distancia ha existido desde hace varias décadas en el oeste en la forma del Tiseo del F-4D y TCS del F-14. Estos sensores están indicados por el radar y sólo se puede utilizar de día y con buena visibilidad. Los sensores CCD de hoy en día utilizan cámaras de televisión con mayor definición y alcance. Los sensores infrarrojos están mejorando la definición de la imagen puede asumir este papel y se puede utilizar por la noche y para la vigilancia.


Imagen del sensor de búsqueda de los misiles AIM-9X. El objetivo puede ser claramente identificado como un F/A-18. Si los sensores internos no informan declaran positivamente como blanco, los sensores de los misiles podría tomar la tarea de reconocer el objetivo después del disparo o tomar la identificación por redundancia. Los misiles antitanque Hellfire Longbow y Brimstone tienen un radar de alta resolución que permite ver prácticamente al objetivo.

Desde la Primera Guerra Mundial la formación se lleva a cabo para la identificación visual de las aeronaves. Esta tarea ha sido siempre un reto.

Imagen de ECT durante un encuentro contra un Mig-23 libio en el Golfo de Sidra. El 4 de enero de 1989, dos F-14A del escuadrón VF-32 atacaron dos MiG-23MF del Escuadrón 1040 o 1041 de Libia. El compromiso se inició con el lanzamiento de un AIM-7F/M larga distancia. El misil se perdió y el encuentro llegó a ser de corta distancia. El TCS es un sistema de mejora visual que se puede identificar un tipo por la caza a unos 24 kilómetros. Los pilotos cuenta de que el Bombcat Lantis tiene mejor resolución y mayor alcance. Ahora prácticamente todos los cazas de EE.UU. tiene un sistema con capacidad similar, LANTIRN, ATFLIR, Litening, Sniper XR y un IRST automáticamente si se puede apuntar con el sensor del radar.

Sensor de imagen Rafale OSF IR. La imagen sugiere que son un Mirage 2000 y otro Rafale. El IRST está instalado a la izquierda y un televisor / buscador de rango laser (llamada lucha contra la Unidad de Identificación - OIC) a la derecha. El OIC puede seguir blancos y los muestra en HUD del piloto.

Aeronaves diferentes pueden tener un perfil similar y son más difíciles de identificar de alguna manera. El Su-27 Flanker se ve como el F-14 ha visto de frente y de la cubierta y LERX como el F-16. También se parece al F/A-18 y F-15 en muchos aspectos como una doble cola y la entrada del motor, doble con dosel, etc alas en flecha.

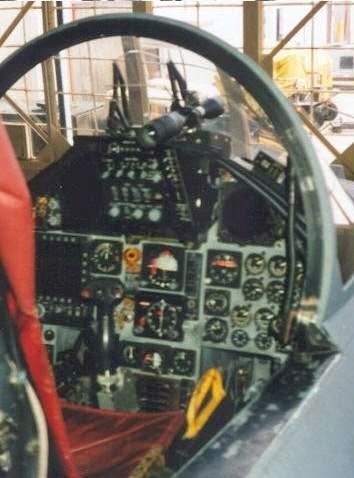

Este piloto no está jugando de francotirador. Las pruebas ACEVAM mostraron la necesidad de identificación visual (VID) de largo alcance de disparar el misil Sparrow antes de que el F-15 entran en el alcance de los cañones enemigos. El F-15 no recibe el sistema de TV de largo alcance Tiseo en la raíz del ala izquierda para limitar el peso y el coste. En 1976 Jim Major Postagate señaló que el HUD mostró la línea de visión de la aeronave con un símbolo "W" y tuvo la idea de poner un telescopio en el lado de la gama larga HUD VID. Los pilotos se alinean en el centro de la W con un bisel de 4x12. Si el avión enemigo era el designador de destino (TD) TD entonces alineada con la W y el telescopio estaba alineado y podría echar un vistazo. Postagate convencido de la prueba y fue llamado Eagle Eye. Telescopio se montó en el HUD con éxito parcial debido a la falta de armonización y vibración. Algunos pilotos citan 1-2 éxitos en 10 intentos, pero valió la pena. Otro problema fue tener que inclinarse mirada puede mover el joystick. Con una velocidad de aproximación 1.800 kmh oportunidades eran escasas, pero podrían VID F-5 se pudo identificar a los 8 km con las características de las alas contra 2,5 kilometros lanzamiento el ojo humano. Por lo tanto la capacidad ya dio "primera mirada, el primer brote." Los pilotos comenzaron a usar alcance 9x Bushnell en todas las escuadrillas de F-15. Era común ver a los jinetes de alinear el telescopio con W en las características de fondo. Fue montado antes del HUD antes de despegar. La conspiración del pánico se utilizó en el Golfo en 1991 y antes de ACEVAL.

Los sensores de imagen son malos para la vigilancia y suelen ser designados por otros medios de control de la zona. Una excepción podría ser el radar de láser (LIDAR), pero aún tiene un corto alcance, no se ejecuta en más de 10 km, aunque la obtención de una imagen de alta resolución de la meta.

El vibrometría láser, utilizando interferómetros ópticos de precisión para medir el desplazamiento Doppler de la luz reflejada desde el objetivo es otra área de NCTR activa.

El LADAR Enhanced Recognitiion and Sensing (ERASER) genera imágenes de alta resolución del objetivo. El piloto identifica el destino o el sistema hace un reconocimiento automático. El rango deseado es de 15-20 hasta 25 km de altitud de 1,5 a 6 km.

El programa de la USAF Multiple Discriminant Transceptor (MDT) se utilizan técnicas para identificar la la identificación de largo alcance aire-aire y aire-superficie. El objetivo es reducir el número de salidas y el número de disparos armas por tarea, buscando ampliar la zona, evitar el fratricidio, la identificación fiable cuando se combate realizar parcialmente oscurecida objetivos y mejorar la supervivencia.

La técnica s utilizados son variados como time-based ranging´, ´active two-dimensional imaging´, ´vibration sensing´, ´polarized scattering´, e ´multi-wavelength laser radar´. Será utilizado en los aviones como el AC-130, vehículos aéreos no tripulados de reconocimiento y las pods de navegación y ataque como Lantis

Métodos pasivos de intercepción de emisores
Una técnica simple, además de la identificación visual, es la intercepción pasiva de las transmisiones de radio y radar. Cada transmisor de radar y de radio tiene su propia frecuencia característica, y la modulación y la tasa de repetición de pulso (PFR).

La cuestión de los sistemas de identificación, tales como RWR, ESM, ESM, ELINT y COMINT, tiene la limitación de sólo ser eficaz contra los objetivos de los emisores. Estos sistemas muestran algunos datos de la altura y la distancia, y se clasifican por tipo, por ejemplo, la cuestión de la ranura de radar EN-193 Volver indica que se trata de un MiG-29.

El problema es cuando un transmisor es usado por varias plataformas. La contramedida es combinar los datos con otra información para ayudar a la identificación.

Algunos aviones con frecuencia de transmisión y rara vez otros. Un avión AEW emite todo el tiempo cuando los combatientes sólo después de ser llamado para una interceptación. También es posible inducir una aeronave para transmitir señales, como el envío de notificaciones falsas que necesitan para responder o aparece la amenaza de obligarle a su vez en el radar o comunicarse con el centro de mando.

La interceptación de las señales es también ideal para la identificación pasiva a larga distancia. El ESM del E-3 AWACS tiene un alcance de 400 km. El IFF en un juego sin el apoyo de AWACS barre áreas grandes y pequeñas zonas con los barridos de ayuda (que indican un ataque inminente). El avión también buscando la dirección de los cambios con frecuencia para aumentar el área de exploración.

El ESM ALR-94 del F-22 es un medio para identificar objetivos para los cazadores furtivos. Funciona en conjunto con otra aeronave de reconocimiento electrónico, como el RC-135 Rivet Joint. Los dos intercambio de información por enlace de datos que emite mucho menos que el radar. El ALR-94 es capaz de proporcionar datos de destino para lanzar el AMRAAM. El F-22 tiene cuatro canales para la identificación: IFF, ALR-94, radar y enlace de datos. Sólo dos son necesarios para validar el disparo de un misil de larga distancia.

Los equipos de recolección de señales de radiofrecuencia de inteligencia (SIGINT) ha sido la fuente de información para la identificación de objetivos al medir parámetros como frecuencia, amplitud, ancho de pulso y la PRF.

La generalización de los radares de pulso-Doppler y otras técnicas avanzadas como la agilidad de frecuencia y el intervalo de repetición de pulso, ancho de pulso y la transmisión variable en las explosiones, son problemas nuevos.

Van acompañados de un aumento en la densidad del pulso de 1-2 millones o más. Los sistemas de guerra electrónica responder a la utilización de técnicas específicas de identificación del emisor (SEI) para multiplicar la medida de los parámetros clásicos, y los procesadores que puede reconocer la densidad de pulso muy alto.

A modo de ejemplo, la emisión idendificadores utilizando modos UMOP (Unintentional Modulation On Pulse - modulación de impulsos involuntarios). Esta técnica de análisis de la estructura fina de la frecuencia en frente de un impulso para extraer datos útiles. Los datos se recogen en el búfer. Pulsos con características de frecuencia similares se agrupan. Un promedio simple de todos los impulsos de cada grupo se calcula con la eliminación de las distorsiones en el receptor y una salida de datos estable. El paso final es comparar cada firma con la media del grupo de una base de datos para determinar si los datos son comparables.

Sonido
El Cuerpo de Marines está estudiando una propuesta de un Acoustic Target Acquisition System (ATAS) para la detección pasiva de clasificación e identificación de los helicópteros y vehículos aéreos no tripulados, con el azimut del sistema de armas.

Las exigencias de información incluyen 70% de probabilidad de clasificar a un helicóptero para identificarlo a los 5 Km y 6km (diseñado para alcanzar el 85% a 8 km y 7 km, respectivamente). La capacidad de localizar objetivos en 360° de azimut con una precisión de 10 (5 deseada) en el 90% de las ocasiones, o 30 grados (50 ° deseado) campo de visión en la elevación y capacidad de seguir 10 blancos al mismo tiempo, con una tasa de falsos de la UE de alarma-10 en 1h (5 / h se desea).

La ATAS equivale al Avenger (Singer), con su motor en marcha, todos los sistemas operativos y tácticos con la presencia de ruido de fondo. La capacidad de rendimiento reducido, con un vehículo en movimiento es deseable.


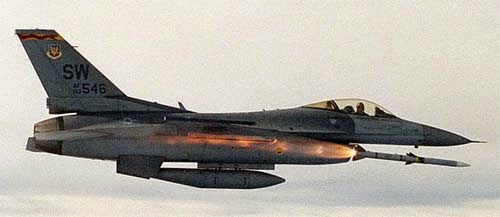

¿Cuál es la ventaja de tener un misil de largo alcance eficaz y caro como el AIM-120 AMRAAM si el enfoque necesario para la identificación visual del contacto? El rango máximo es diferente que el alcance efectivo es limitado, entre otras cosas, la distancia de la identificación, y, en consecuencia, el sistema de identificación de la aeronave. Todo enfrentamiento aire-aire tiene cinco etapas distintas: detección, de aproximación, de ataque, de maniobra y de separación de fuerzas. Todos son importantes y se basan en tácticas. Para ganar el piloto tiene que ser más capaz que el oponente a mover su avión en la mejor posición, usando sus sensores también, conocer las ventajas y debilidades del oponente y su avión (incluido él mismo), formaciones correctas vuelan, cooperar con los aliados, utilizar maniobras de distracción y distribuir adecuadamente los objetivos, fijar los brazos, para identificar la amenaza y el lanzamiento de contramedidas en caso de necesidad. En los últimos años, la sorpresa está demostrando ser cada vez más difícil. Muy a menudo las dos partes saben de la presencia del enemigo. Al menos el sistema de detección pasiva con el RWR puede detectar un problema y decirle lo que es y en qué medida.


Siguiente Parte: Gestión de Batalla


Viene de:
Nota 1 (Enlace)
Nota 2 (Enlace)
Nota 3 (Enlace)

Sistema de Armas
