Construcción naval: Astillero Schneider (Francia)

Los astilleros Schneider

Alrededor de 1909, las autoridades navales francesas reconocieron la importancia de la fuerza guerra submarina en futuras acciones navales. Ellos decidieron involucrar recursos industriales privados del país y con ello permitir que la industria francesa de que se trate de aplicar para suministrar submarinos a naciones extranjeras amigas de la misma manera que lo hizo para otras armas. Las autoridades también dieron permiso para industriales nacionales para destacar los beneficios de su propia producción en relación con las construcciones del mismo tipo construido por sitios rivales de otras naciones.

Entre las empresas privadas añadido submarino construcción de sus otras especialidades, sólo ChaIon Schneider & Co Establecimientos construyeron buques en Saône, Francia para armadas extranjeras.



"... El Sr. Laubeuf que se asoció con Schneider estableció los planes de estos sumergibles.

Los submarinos emergen en la forma de una cáscara interior ligeramente ovalada en toda su longitud, y una cubierta exterior que protege completamente la primera cáscara contra cualquier choque. La capa exterior tiene una forma general similar a la de un buque de superficie con un vástago recto, una popa abovedados, líneas de agua finas y una sección transversal que da el barco buenas calidades de agua. Tenga en cuenta que la parte frontal del edificio tiene la forma de una tortuga de nuevo.
La propulsión es proporcionada por dos tipos de motores: dos motores eléctricos para la navegación submarina y dos motores de aceite pesado para la navegación de superficie; estos pueden ser acoplados al motor-generador eléctrico para recargar las baterías usadas en el buceo de navegación. El aceite usado tiene una densidad de al menos 0,8, el uso de petróleo, gasóleo y la gasolina se descartó la primera Laubeuf de tipo sumergible esto a causa de los accidentes graves que han causado dichos combustibles en otras marinas. Ninguna explosión nunca fue a lamentarse sobre los tipos Laubeuf.
En los últimos años, los Sres. Schneider agregaron más especialidades, por ejemplo un motor diesel de construcción propia. En primer lugar se construyó un motor de 4 tiempos, diseñado especialmente para los submarinos de propulsión para Francia y de las armadas extranjeras. Considerando las ventajas relacionadas con las aplicaciones de motores de dos tiempos de media y alta potencia, desde el punto de vista de la reducción de peso y espacio ocupado, la regularidad de funcionamiento y facilidad de Ia su conducta, que también comenzó la fabricación este tipo de motor. Sin embargo, antes de iniciar sus motores de 2 tiempos en el mercado, MM. Schneider finalizaron su trabajo a través de una serie de pruebas en los motores de este tipo, con diferentes potencias y tamaños, lo que les permite llevar a cabo un amplio estudio sobre los problemas relativos a la regulación y funcionamiento, y sobre todo para encontrar la manera de superar estas dificultades.

Los resultados de estas pruebas les permitió construir motores de 2 tiempos rápidos y ligeros más satisfactoria para los submarinos. Mientras tanto, se procedió a construir motores diesel 2 y 4 tiempos lentos y pesados de carga y también motores estacionarios doble acción horizontal (fijo) y muy poderosos. En todas estas obras, la experiencia en máquinas de vapor y gas construcción de todo tipo las colocó en un buen nivel en el mercado.



Los motores diesel con el vertical único para submarinos, así como 2 y 4 motores del movimiento construido por los señores. Schneider están equipados con el pistón en forma de barril. Parte inferior de los marcos, los marcos y el sobre se echan acero fundido en un horno; unidades de cilindros fundidos en o formando piezas separadas una habitación son de hierro fundido o acero fundido y tienen revestimientos de hierro fundido. Los extremos del cilindro se echan acero fundido crisol especial y, en el caso de motores de 4 tiempos, están equipadas con válvulas de aspiración, escape y salida de la inyección. En el motor de 2 tiempos, las válvulas de admisión y de escape son reemplazadas por válvulas refoulantes. Los cigüeñales son de acero semiduro templado y recocido y todos los componentes más estresados como rodamientos, válvulas de aguja y aletas de la válvula del compresor son de acero especial de grado. Los colectores de aire de escape y escape están hechas de chapa de acero. Todas las partes fueron expuestas a calor y refrigeradas por agua.
Para motores de 2 tiempos y 4 tiempos con cilindros de gran diámetro, los pistones son enfriados por aceite. También se utiliza la lubricación forzada. El compresor de aire y, para los motores de 2 tiempos, tanto el compresor como la bomba de presión es accionada directamente por el árbol de accionamiento independientemente uno de otro o acoplados. Este último también a menudo conduce a la bomba de aceite lubricante y refrigerante y la bomba de agua.
Todos ellos fueron construidos en Le Creusot en Chalon sur Saône (primero 6 SC 0-3 y SD 1 y 2) o Forges et Chantiers de la Gironda, en Burdeos, asociado Schneider (SD 3 y 4).

Los edificios son como sigue:

Dos para Grecia:

  • SC 0 Delphin lanzado 02 de agosto 1911
  • SC 2 Xiphias lanzados 26 de junio 1912

Desplazamiento:
311 t superficie
465 t de buceo
flotabilidad:
154 t
2 motores Schneider Potencia Diesel:
720 hp
velocidad:
14 nudos en la superficie
9 nudos sumergido

Delphin es adquirida por una suscripción nacional lanzado entre la población griega.

Dos para el Perú:

  • SC 1 Aguirre/Ferré rebautizado en abril de 1912, condenado en 1919
  • SC 3 Palacios 1913, condenado en 1919.

Delphin llegó a Saint-Mandrier para mediados de febrero de 1912, estuvo bajo la bandera griega 26 de agosto de 1912, y dejó Toulon 30 de septiembre de 1912, llegó a El Pireo 05 de octubre de 1912, que abarca de una sola vez y sin escalas o transmitir distancia de 1.100 millas que separan a los dos puertos en 130 horas. Esta incursión refleja la calidad del diseño de los equipos, así como la de la tripulación griega.




Con Xiphias, una prueba de elevación se lleva a cabo 09 de septiembre 1913 a - 36 m con base para el relevista frente al golf de Saint Nazaire Cepet. Ensayos de aceptación que terminan 15 de septiembre 1913 con un curso de 13,5 nudos durante 4 horas.
El 13 de octubre, tomó la bandera griega y sale el mismo día de emergencia (Balkan Guerra) al Pireo. Él llegó 10 días más tarde, después de haber tenido que pasar 5 días en Civita Vecchia y Messina debido al mal tiempo.

Los otros edificios fueron planeados para:

Japón. Uno será entregado en 1917, los demás se convierten en requisado Armide en 1915.
Grecia. Ambos serán requisados y se convierten en la Antígona y Amazon.
Rumania. Los tres serán requisados antes de que se pusieron en marcha y habrá los Louis Dupetit-Thouars, Henri Fournier y O 'Byrne. Puede siquiera levantarse

Fuente:
Artículo especialista Gérard Garier y autor de muchos libros sobre submarinos franceses, publicados en la revista Marine Nº 40

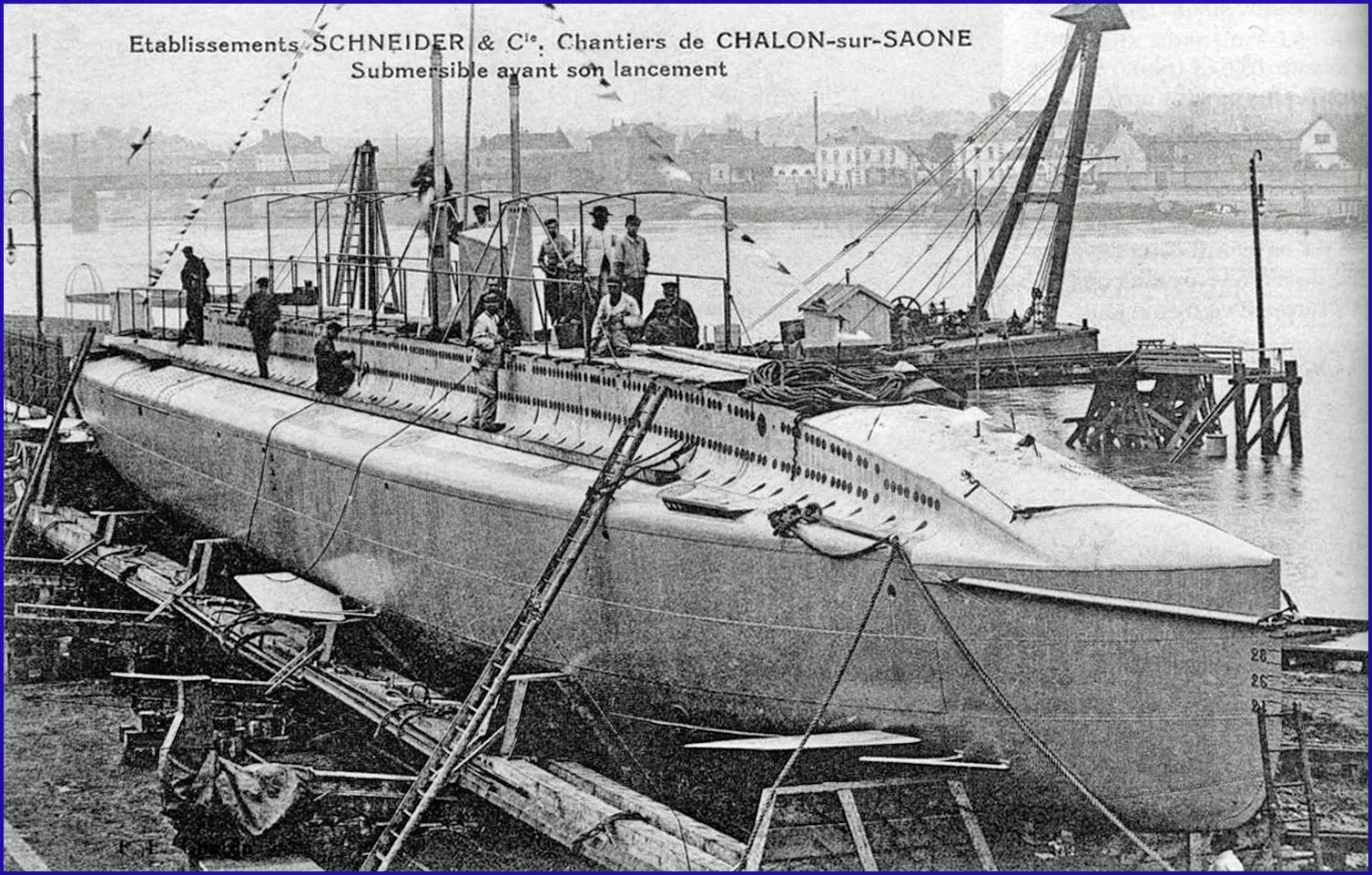

SC 3 Palacios finalización en varadero

Los preparativos para el lanzamiento de Palacios

El Aguirre, el futuro Ferré, y Palacios bajo la grúa para la instalación de periscopios.


El lanzamiento de la SD de 2 07 de abril 1916 para la marina de guerra japonesa.

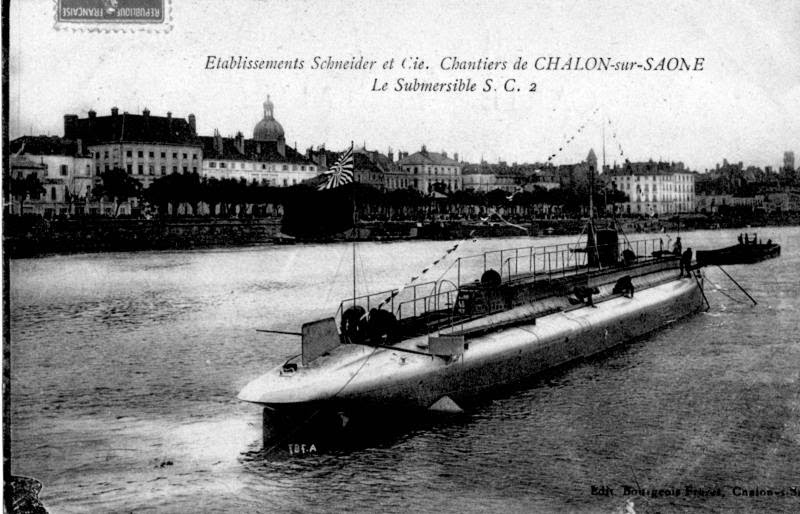

El Xiphias, con Aguirre en el fondo. Básicamente, a la derecha, el aceite del Ródano, la Marina francesa. Se segrega el medio del bar de buceo Xiphias, con la sombra en el casco. Foto Marius Bar, Toulon.



Descripción del alojamiento

El casco de presión se divide en compartimentos por mamparos estancos.

El primer compartimento en el extremo frontal se utiliza para contener agua de lastre y sirven para neutralizar los efectos de una colisión; un accidente que aplastaría la parte delantera del edificio sería, en efecto, ningún efecto sobre el asiento y la flotabilidad.

El segundo compartimento, que termina delante de un mamparo semiesférica contiene un tubo de torpedo torpedos submarinos y sobra la cabina antes. En el siguiente compartimiento son los acumuladores, eléctricos; luego sigue la estación central contiene los controles de dirección y timones de buceo y la Cámara de los oficiales, con comunicación al kiosco.
Yendo un retroceso entra en el compartimiento de motores diesel y equipos auxiliares; a continuación, en motores eléctricos y de posición que contiene los compresores de aire finalmente la espalda y también se encuentra el puesto de marineros oficiales. El siguiente compartimiento fuera del casco de presión sirve de lastre.



Armamento

4 sistemas de tubos de torpedo retráctiles están montados en el puente, donde se ven seriamente protegidos dentro de la puerta de enlace. Operan con aire comprimido desde el interior del edificio.


Con la cámara de aire en la parte delantera, que hace 5 Deja torpedos listos para ser lanzados, y torpedos de repuesto para el tubo frontal.

Habitabilidad

La cuestión de la habitabilidad se ha tenido en cuenta desde la observación muy simple que la resistencia de un sumergible depende completamente de la resistencia de la tripulación, y, en consecuencia, el grado de habitabilidad del edificio en sí incluso.
Cuando el barco se desplaza sobre la superficie, los hombres que no son miembros del servicio pueden sentarse en la terraza, exactamente en las mismas condiciones que un buque de superficie (destructor), mientras que un sistema de ventilación asegura integrales dentro del servicio con un mínimo de fatiga. Cuando el edificio está sumergido, el volumen de aire disponible y renovación significa que es suficiente para permitir que la tripulación permanezca como en reposo durante un período de más de 12 horas consecutivas.

Habitabilidad del barco también se incrementa por el hecho de que las pilas de almacenamiento se encuentran en un compartimiento separado, la sala de los oficiales y la cabina no tiene ningún elemento de la instalación pueden contaminar el aire, que están bien hecho lo más cómodo posible en este tipo de edificios. El espacio para la tripulación incluye algunas literas fija cuyo número varía con el tamaño de la nave. En los edificios C y D tipos un cuarto extra con 4 literas fijas es para suboficiales, y otro con 2 literas fijas para 2 oficiales.

Todos los barcos tienen una cocina con horno eléctrico, una estufa de queroseno y una o dos lavabos,
La ventilación es proporcionada por ventiladores eléctricos que circulan aire a través de todo el submarino. Su número y su eficacia varía en función del tipo de buque. El oxígeno en el aire a la nave puede ser renovado.

Seguridad

Las condiciones de seguridad resultantes del casco y posicionamiento doble de lastre fuera de la carcasa interna, en combinación con un dispositivo de suministro de aire comprimido para el alivio permiten el edificio para adquirir casi instantáneamente una gran flotabilidad, lo que le al mismo tiempo a surgir rápidamente. Las válvulas que desencadenan la llegada de aire comprimido de emergencia están bien situados para el patrón subalterno. Bombas de drenaje eléctricas que actúan simultáneamente sobre los diferentes balastos pueden vaciar en muy poco tiempo. Las características de seguridad incluyen sellos de seguridad liberables situados en la quilla de los bucles de elevación y un flotador boya teléfono equipado con un cable, tal vez reducido a comunicarse con los buques de superficie.

Varios

Para regular el vertido de una especie Cb sumergible, el oficial al mando tiene un conjunto de asiento y 3 pares de indicador de la barra indicadores de buceo, frente, uno detrás y delante de quiosco que le permite mantener la profundidad deseada.
Todos los auxiliares tales como compresores de aire, bombas y tornos son de tamaño generoso con respecto a su función.
Este buque está amañado con dos periscopios, cada uno dando una visión completa del horizonte en su conjunto, sus movimientos arriba y abajo se lleva a cabo por motores eléctricos.
Las comunicaciones con el mismo y barcos gemelos edificio están asegurados por campanas submarinas. Telegrafía también puede ser utilizado.

Cualidades náuticas de sumergible Laubeuf y facilidad de uso se han demostrado en el servicio real. El inventor y constructores, el Sr. Schneider, trabajando para mejorar aún más las características. Puede siquiera levantarse

Sin duda se trata de un edificio idílico debido a su presentación, por desgracia, la cruel realidad de la guerra se empañan un poco lo que era halagador, comenzando con la clara superioridad de los submarinos alemanes, sobre todo en términos de propulsión.

El resto de este artículo en el transporte de los submarinos en 1912, la expedición por el río a su carga en carga para los edificios destinados a la exportación se narra AQUÍ.


Fuente
