Armas de fuego: Acción por retroceso

Armas automáticas: Acción por retroceso

Modern Firearms




En términos generales, las armas de fuego se pueden separar en dos clases grandes: manual o automático. Los armas operadas manualmente requieren las acciones deliberadas del operador para extraer el cartucho de la bala disparada, cargar un cartucho nuevo y activar el mecanismo de disparo para la siguiente toma. Las armas automáticas hacen lo mismo sin ningún esfuerzo del operador, es decir ... automáticamente. Las armas automáticas se pueden separar en varias clasificaciones y categorías. La primera clasificación se distingue por la fuente de energía que cicla la acción. Hay una gran subclase de armas autoamplificadas que utilizan la energía del tiro anterior para prepararse para la siguiente, y una subclase relativamente pequeña de armas de poder externo que usan un motor eléctrico o hidráulico para completar el ciclo de la acción. En la serie subsiguiente de artículos discutiremos los diversos tipos de acciones utilizadas por las armas de fuego automáticas. En primer lugar, las armas que utilizan la forma más simple de acción automática utilizando la presión de gas de cada descarga de la pistola para ciclar, es decir: acción de retroceso.



Cabe señalar que la mayoría de los cartuchos modernos para armas de fuego (salvo algunos diseños muy específicos de "pistones cautivos" silenciados) son demasiado débiles para contener las presiones generadas por el polvo ardiente en su interior. Por lo tanto, el cartucho tiene que ser apoyado desde los lados (por el área de la cámara del cañón) y desde la parte posterior, por un dispositivo llamado bloque de arranque. Las presiones típicas, generadas por un cartucho de fuego central, están en el rango de 2,000 kg / cm2 y más. Por lo tanto, las fuerzas ejercidas sobre el cartucho desde el interior se pueden medir en el rango de toneladas. Afortunadamente, el tiempo en que se aplica realmente esta fuerza es muy corto. La mayoría de las armas antiguas operadas manualmente utilizaban alguna forma de conexión rígida entre el bloque de cierre y el cañón en el momento del disparo. La automatización de estos sistemas no fue una tarea fácil. Sin embargo, la física simple de la inercia vino a ayudar allí. Se encontró que al usar un bloque de deslizamiento deslizante horizontal desbloqueado, sostenido desde atrás por un resorte, habría suficiente masa inercial para mantener el cartucho dentro de la cámara, mientras la bala se desplaza hacia abajo por el orificio y la presión sigue siendo alta. Por supuesto, en este caso el cartucho y el bloqueador se están moviendo hacia atrás desde el momento del encendido, pero con un sistema de retroceso correctamente diseñado, este movimiento inicial es demasiado pequeño para exponer las finas paredes del cartucho antes de que la presión haya disminuido considerablemente. Otro beneficio de este sistema es que este movimiento inicial y la presión residual le da a la caja vacía suficiente impulso para ser expulsado del cañón y fuera de la pistola, automatizando así la primera parte del ciclo. El pesado bloque de retroceso, actuando sobre su inercia, comprime el resorte hasta que toca fondo. Una vez que el bloque de cierre está en la parte trasera, puede avanzar con la energía almacenada del muelle, cargando un cartucho nuevo y finalizando el ciclo de encendido. Dependiendo del sistema de encendido, esto también puede martillar el martillo o el percutor por separado; alternativamente, el bloqueador de bridas puede llevar un percutor para disparar la siguiente ronda al cierre completo. Este es un sistema muy simple y efectivo, conocido generalmente como acción de "retroceso". Sus primeras aplicaciones se encontraron en pistolas semiautomáticas de finales del siglo XIX. Los cartuchos en el momento eran muy adecuados para un sistema de este tipo, con casos relativamente cortos y cargas de polvo de baja presión. Por nombrar algunos, hubo una serie de pistolas Bergmann comenzando con el modelo 1894 (algunos de los modelos más antiguos ni siquiera tenían un eyector, y sus cajas sin fondo se extraían y expulsaban usando presión residual en la cámara). Una pistola experimental de Hiram Maxim y, finalmente, uno de los diseños de pistolas más famosos de la época, las pistolas FN M1900 y FN M1903 de Browning, que prepararon el terreno para la mayoría de las pistolas semiautomáticas.



Diagrama de patente para una de las primeras pistolas de retroceso de Bergmann

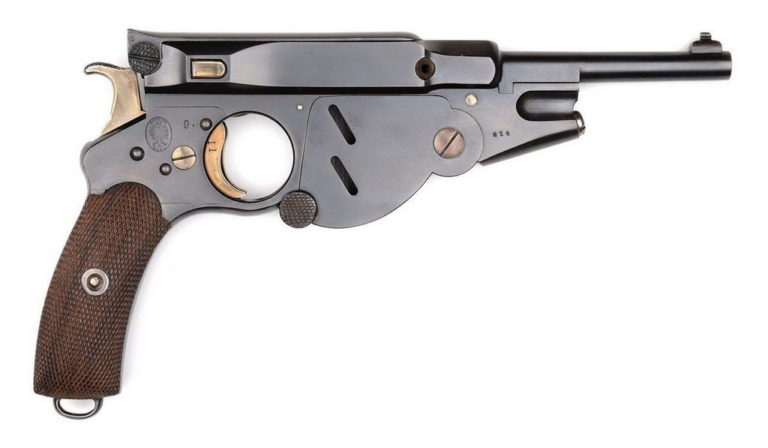

Pistola modelo Bergmann 1896 que utilizaba la acción de retroceso

La patente de John Browning para su primera pistola semiautomática exitosa, modelo FN 1900

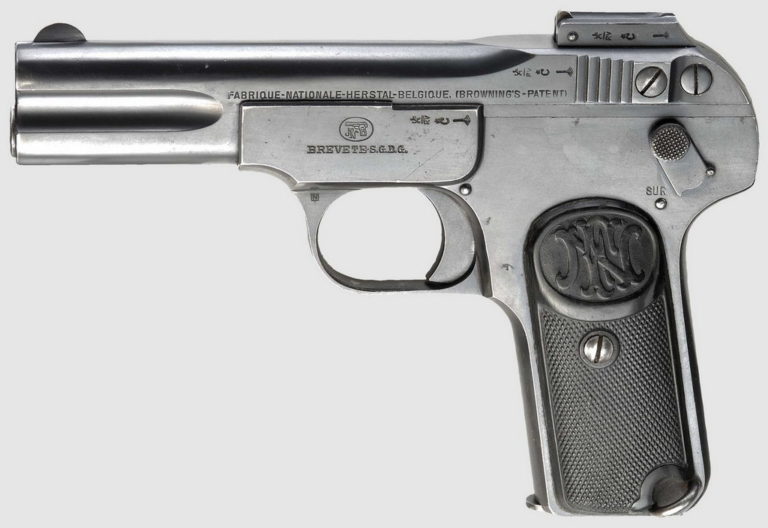

Pistola modelo FN Browning 1900, la primera pistola semiautomática blowback de gran éxito y producción en masa


Desde 1918, este sistema se aplicó con éxito a una nueva clase de armas totalmente automáticas, la metralleta. El primer y clásico diseño, la Bergmann MP.18, usaba un bloqueador cilíndrico muy simple que se movía hacia adelante y hacia atrás dentro de un receptor tubular. Fue una configuración muy exitosa, posteriormente copiada en todo el mundo, y todavía se utiliza en varias ametralladoras en servicio con varias fuerzas militares y policiales. A partir de la Segunda Guerra Mundial, varias ametralladoras experimentales y, posteriormente, de producción adoptaron un sistema de pernos "envolventes", inspirado en pistolas semiautomáticas, donde una cantidad notable de la masa del perno se concentra justo desde la cara del perno, por encima o alrededor de la parte de la recámara del cañón. Esto ayuda a reducir la longitud total de la pistola mientras se mantiene la masa necesaria para el funcionamiento del bloqueador.


Metralleta Bergmann MP.18


Diagrama de la metralleta temprana con retroceso y con un perno ubicado detrás del cañón, diseño posterior de la ametralladora, con la mayor parte de la masa del perno ubicada alrededor del cañón

Diseño posterior de la ametralladora, con la mayor parte de la masa del perno ubicada alrededor del cañón

Durante la PGM y poco después, la acción de retroceso también se aplicó con éxito a cañones estáticos, como el Becker de 20 mm. Comparadas con otras piezas de artillería, estas armas tenían una potencia relativamente baja, y utilizaban cámaras profundas y cartuchos sin bordes rebatido para contener la presión un poco más durante las etapas iniciales del ciclo de eyección. En la actualidad, acciones de retroceso similares se emplean con éxito en varios lanzadores de granadas automáticos de 30 mm y 40 mm, como el ruso AGS-17 o el americano Mk.19, que utilizan cargas de baja potencia que generan presiones moderadas.

A pesar de las obvias ventajas de la simplicidad y el bajo costo, las acciones de retroceso tienen algunos inconvenientes notables.
En primer lugar, una acción de retroceso es algo sensible a la calidad del material de la caja del cartucho y a la suavidad de la cámara del cilindro para asegurar un funcionamiento confiable y evitar roturas de la caja o bordes rotos. En segundo lugar, uno tiene que equilibrar la masa del bloque de cierre, la fuerza del resorte y la duración del ciclo de bloqueo de cierre. Si el resorte es demasiado débil o el perno es demasiado ligero, la fuerza resultante será insuficiente para mantener el cartucho dentro de la cámara mientras la presión es alta. Esto podría causar la condición potencialmente desastrosa de un caso roto o separado. Si el resorte es demasiado fuerte, la pistola será difícil de hacer un ciclo manualmente; si el perno es demasiado pesado, su movimiento causará vibraciones excesivas (oscilación) durante el disparo, lo que destruirá cualquier precisión. Además, a medida que aumenta la potencia del cartucho (en este caso, es la presión interna multiplicada por el área interna de la base del cartucho), aumenta el peso del tornillo necesario para contener el cartucho en la cámara. Normalmente, las ametralladoras que disparan municiones 9x19mm Luger tienen un bloque de carga que pesa alrededor de 0,5 kg. Con los cartuchos intermedios, como el 7,62 × 39 M43, el peso necesario del bloqueador asciende a unos 2 kg, y con un cartucho de rifle militar típico como el 7.62 × 51 OTAN, el bloqueador tiene que pesar unos 4 o 5 kilogramos, lo que hace poco práctico (sin mencionar su falta de fiabilidad inherente debido a las presiones muy altas involucradas). Con los lanzadores de granadas, que generan presiones notablemente más bajas y generalmente están montados en trípodes o en vehículos, esto no es gran cosa. La dispersión incrementada, causada por un bloque de freno pesado que oscila hacia adelante y hacia atrás dentro del arma tampoco es un problema para las armas que generalmente se consideran armas de "objetivo de área" en lugar de "punto objetivo".

Como se indicó anteriormente, la utilidad de la acción de retroceso está limitada por la fuerza de presión hacia atrás, generada al disparar el cartucho, que dicta el peso del bloque de cierre y la fuerza del resorte. Para pistolas, que normalmente tienen un peso limitado de 1 kg e incluso menos, la Luger de 9 mm significa la línea de corte para la aplicación de retroceso simple. Si bien había algunas pistolas de retroceso que funcionaban prácticamente que disparaban municiones de 9x19 mm (como el ahora obsoleto alemán HK VP70 o actualmente en producción en los EE. UU. - el Hi-Point); la mayoría de las pistolas de retroceso disparan munición de relativamente baja potencia, comenzando con 9 × 18 PM, 9 × 17 Browning e inferior. Las ametralladoras, que son armas disparadas desde el hombro, pueden acomodar cerrojos más pesados ​​y, por lo tanto, se producen con simples acciones de retroceso en la mayoría de los calibres de pistola "principales", incluidos 9 × 19, .40SW y .45ACP. Ningún rifle o ametralladora operada por retroceso, disparando municiones militares intermedias o de potencia completa alguna vez se produjo "en masa".
