SAM: Sistemas de misiles antiaéreos británicos (2/2)

Sistemas de misiles antiaéreos británicos

Parte 1 || Parte 2
Revista Militar (original en ruso)


Después de que los sistemas de defensa aérea de corto alcance Tigercat entraron en servicio con las fuerzas aéreas y terrestres, el ejército británico quedó decepcionado con las capacidades de este complejo. Los disparos repetidos en un campo de tiro a objetivos controlados por radio mostraron las capacidades muy limitadas de los misiles antiaéreos de este complejo para proteger a las tropas y los objetos de los ataques con misiles y bombas de aviones a reacción modernos.



Al igual que en los barcos en el caso del complejo Sea Cat, el lanzamiento del lanzador de misiles Tigerkat tuvo un efecto más aterrador. Habiendo notado el inicio de un misil antiaéreo, el piloto de un avión de ataque o un bombardero de primera línea a menudo dejó de atacar al objetivo y realizó una enérgica maniobra antimisiles. Naturalmente, los militares querían tener no solo un "espantapájaros", sino también un sistema de defensa aérea de baja altitud realmente efectivo.

A principios de los años 60, Matra BAe Dynamics, una subsidiaria de British Aerospace Dynamics, comenzó a diseñar un complejo antiaéreo, que supuestamente reemplazaría el sistema de defensa aérea Tigercat y competiría con el sistema de defensa aérea MIM-46 Mauler creado por los EE. UU.

El nuevo sistema de defensa aérea de corto alcance, conocido como Rapier, estaba destinado a cubrir directamente las unidades militares y los objetos en la zona de primera línea de los sistemas de ataque aéreo que operan a bajas altitudes.

El complejo comenzó a ingresar a las unidades de defensa aérea británica de las fuerzas terrestres en 1972, y dos años después fue adoptado por la Fuerza Aérea. Allí se utilizó para proporcionar defensa aérea para aeródromos.

El elemento principal del complejo, que se transporta en forma de remolques en vehículos de campo a través, es un lanzador de cuatro misiles, que también tiene un sistema de detección y designación de objetivos. Otros tres vehículos Landrover se utilizan para transportar el puesto de guía, una tripulación de cinco y una munición de reserva.

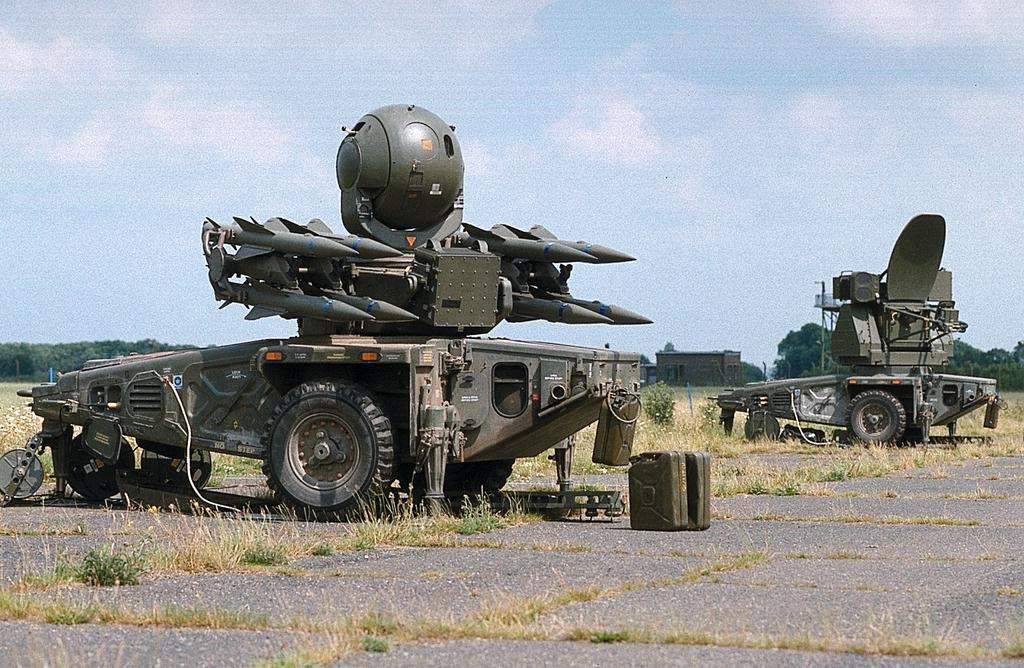

PU SAM "Rapier"

El radar de vigilancia del complejo, combinado con un lanzador, es capaz de detectar objetivos de baja altitud a una distancia de más de 15 km. Los misiles de guía se llevan a cabo mediante comandos de radio, que después de capturar el objetivo están completamente automatizados.



El operador solo mantiene el objetivo aéreo en el campo de visión del dispositivo óptico, mientras que el buscador de dirección infrarrojo acompaña al lanzador de misiles a lo largo del trazador, y el dispositivo de conteo y resolución genera comandos de guía para el misil antiaéreo. El dispositivo de seguimiento y guía electrónico-óptico, que es un dispositivo separado, está conectado por líneas de cable al lanzador y se transporta hasta 45 m del lanzador.

El sistema de misiles SAM "Rapier" está hecho de acuerdo con el diseño aerodinámico normal, lleva una ojiva que pesa 1400 gr. Las primeras versiones de misiles estaban equipadas solo con espoletas de contacto.


Radar de seguimiento DN 181 Blindfire

A finales de los 80 y principios de los 90, el complejo se sometió a una serie de actualizaciones sucesivas. Se hicieron mejoras a los misiles y al hardware terrestre del sistema de defensa aérea. Para garantizar la posibilidad de uso en todo clima y durante todo el día, se introdujeron en el equipo un sistema de televisión óptica y radares de seguimiento Blindfire DN 181.


Especificaciones del SAM "Rapier"

Desde 1989, comenzó la producción del cohete Mk.lE. En este misil se utilizaron una espoleta sin contacto y una ojiva de fragmentación de acción direccional. Estas innovaciones han aumentado significativamente la probabilidad de alcanzar un objetivo. Se conocen varias variantes del sistema de defensa aérea Rapira: FSA, FSB1, FSB2, que difieren entre sí en la composición del equipo y la base del elemento electrónico.

El complejo es transportable por aire, sus elementos individuales se pueden transportar en la suspensión externa de los helicópteros CH-47 Chinook y SA 330 Puma. El sistema de defensa aérea Rapira con un radar de seguimiento de fuego ciego DN 181 se coloca en el compartimento de carga del avión de transporte militar C-130.

A mediados de los 90, el complejo profundamente modernizado Rapier 2000 (FSC) comenzó a ingresar al arsenal de las unidades antiaéreas británicas.

Gracias al uso de un SAM 2 más efectivo, con un alcance aumentado de hasta 8,000 m, espoletas infrarrojas sin contacto y nuevos sistemas de guía optoelectrónica y seguimiento de radar, las características del complejo han aumentado significativamente. Además, el número de misiles en los lanzadores se duplicó, hasta ocho unidades.

SAM "Rapier-2000"

El complejo Rapira-2000 estaba equipado con radar Dagger. Sus capacidades le permiten detectar y conducir simultáneamente hasta 75 objetivos. Una computadora acoplada a un radar le permite distribuir objetivos y dispararles según el grado de peligro. Misiles de orientación al radar objetivo Blindfire-2000. Esta estación difiere del radar DN 181 Blindfire, utilizado en la versión inicial del sistema de defensa aérea con mejor inmunidad al ruido y confiabilidad.

Radar Dagger


En un entorno de interferencia difícil o con la amenaza de defensa antimisiles por misiles antirradar, entra en juego una estación optoelectrónica. Incluye una cámara termográfica y una cámara de televisión altamente sensible. La estación optoelectrónica acompaña al cohete a lo largo del trazador y le da las coordenadas a la calculadora. Utilizando el seguimiento por radar y medios ópticos, es posible disparar simultáneamente dos objetivos aéreos.

Para mayor secreto e inmunidad al ruido, incluso en la etapa de diseño, los desarrolladores se negaron a usar canales de radio para el intercambio de información entre los elementos individuales del complejo. Al desplegar un sistema de defensa aérea en una posición de combate, todos sus elementos están conectados por cables de fibra óptica.

Los sistemas Rapira y Rapira 2000 fueron los sistemas de defensa aérea británicos más exitosos comercialmente. Fueron enviados a Irán, Indonesia, Malasia, Kenia, Omán, Singapur, Zambia, Turquía, Emiratos Árabes Unidos y Suiza. Para proteger las bases aéreas estadounidenses en Europa, el Departamento de Defensa de EE. UU. Compró varios complejos.

A pesar del uso generalizado, el uso de combate Rapier fue limitado. Fue utilizado por primera vez por los iraníes durante la guerra Irán-Iraq. Los datos sobre los resultados del uso del sistema de defensa aérea Rapier durante esta guerra son muy contradictorios. Según los representantes iraníes, lograron atacar ocho misiles antiaéreos Rapier, entre los cuales supuestamente había incluso un bombardero iraquí Tu-22.

Durante la Guerra de Malvinas, los británicos desplegaron 12 sistemas Rapier sin radar Blindfire para cubrir el desembarco. La mayoría de los investigadores están de acuerdo en que derribaron dos aviones de combate argentinos: un caza Dagger y un avión de ataque A-4 Skyhawk.

En 1983, las unidades de defensa terrestre británicas comenzaron a recibir el complejo móvil Tracked Rapier, que estaba destinado a acompañar a tanques y unidades mecanizadas.


Sistema de defensa aérea autopropulsado Tracked Rapier


Inicialmente, este complejo fue diseñado y fabricado por orden del Shah de Irán. Pero cuando este sistema de defensa aérea estuvo listo, el sha ya había perdido el poder y no se hablaba de entregas a Irán. El estoque de seguimiento de SAM ingresó al 22 ° Regimiento de Defensa Aérea, donde sirvieron hasta principios de los 90.

La base para el Rapier rastreado fue el transportador a orugas estadounidense M548, cuyo diseño, a su vez, se basó en el M113 BTR.

Todos los elementos del complejo Rapira se instalaron en el M548, excepto el radar de seguimiento Blindfire. Ella simplemente no pudo encontrar espacio libre en el automóvil. Esto empeoró la capacidad del sistema de defensa aérea para combatir objetivos aéreos por la noche y en condiciones de poca visibilidad, pero, por otro lado, el tiempo necesario para transferir el complejo de la marcha a la posición de combate se redujo significativamente.

Actualmente, los Rapiers rastreados han sido reemplazados en las fuerzas aéreas británicas por los sistemas antiaéreos autopropulsados ​​Starstreak SP, que se pueden traducir del inglés como Star Trail.

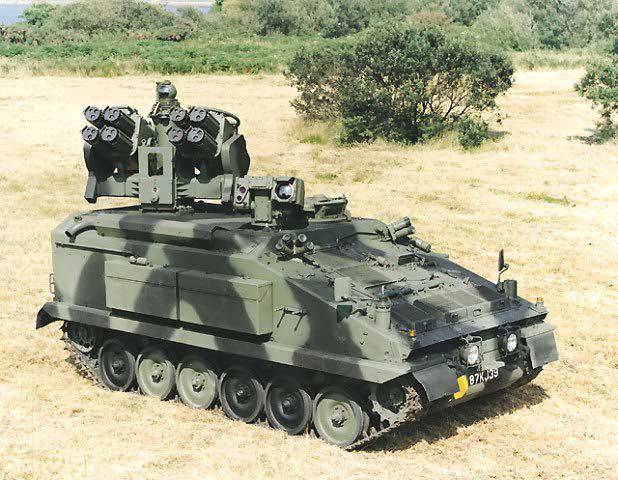

SAM Starstreak SP

Este sistema antiaéreo de corto alcance montado en chasis blindado o vehículos todoterreno fue creado por analogía con el sistema de defensa aérea Avenger M1097 estadounidense basado en MANPADS. Pero, a diferencia del Stinger FIM-92, el misil antiaéreo Starstreak utiliza la guía del rayo láser (comando de guía del rayo láser semiactivo, el llamado "rayo de silla" o "trayectoria del láser").

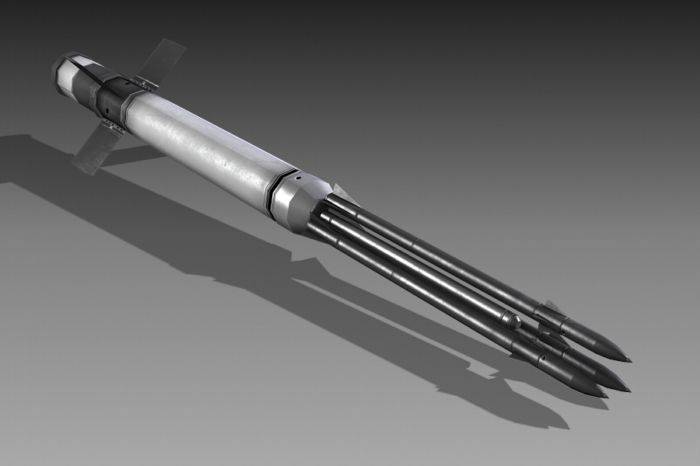

En este caso, los británicos frente al desarrollador Shorts Missile Systems una vez más soriginalnalichal. Además del sistema de guía láser, el SAM de alta velocidad utiliza tres ojivas de aleación de tungsteno en forma de dardo. El alcance de disparo de los misiles Starstreak es de hasta 7000 m, la altura de destrucción es de hasta 5000 m. La longitud del cohete es de 1369 mm, el peso del cohete es de 14 kg.

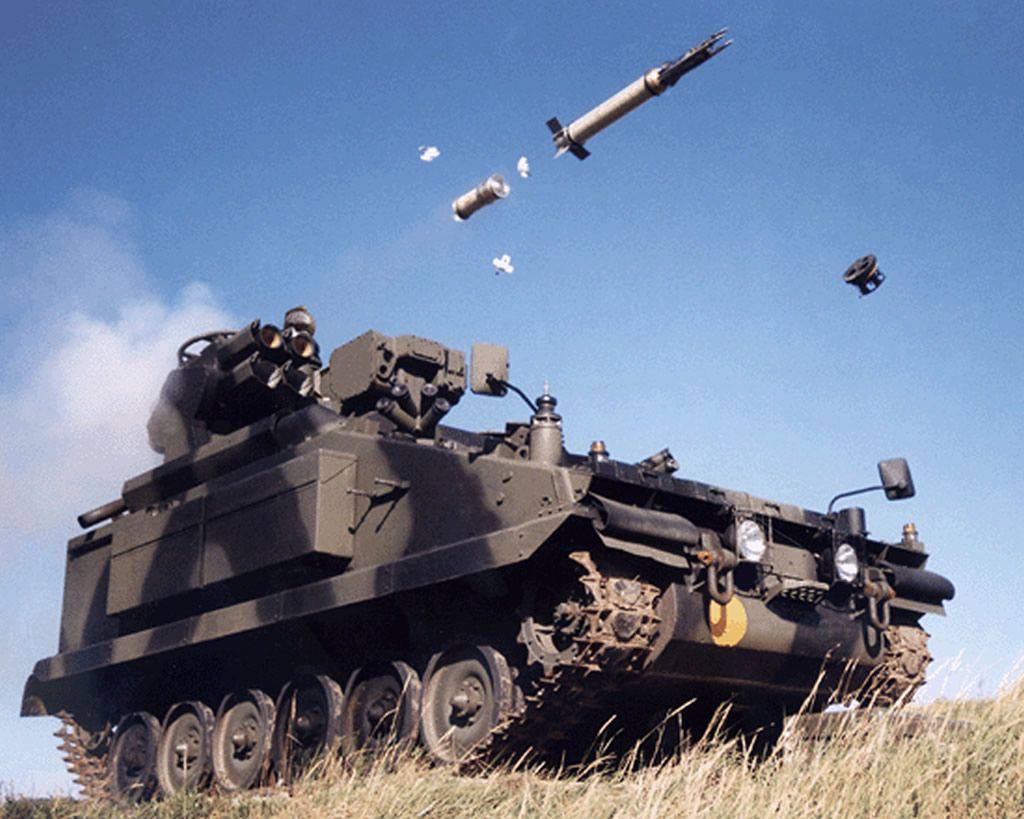

La primera y segunda etapa acelera el cohete a una velocidad de 4M, después de lo cual se separan tres cabezas nucleares barridas, que continúan volando por inercia. Después de la separación, cada uno de ellos actúa de forma independiente y se dirige individualmente al objetivo, lo que aumenta la probabilidad de daño.

Después de alcanzar el objetivo y atravesar el casco de un avión o helicóptero con cierto retraso, se disparará una espoleta sin contacto, activando la cabeza nuclear. Por lo tanto, el objetivo recibe el mayor daño posible.

El ejército británico utiliza el vehículo blindado de seguimiento Stormer como base para el sistema antiaéreo autopropulsado. En su techo hay un sistema de búsqueda y seguimiento infrarrojo pasivo para objetivos aéreos ADAD (Dispositivo de alerta de defensa aérea), fabricado por Thales Optronics.



El alcance de detección del equipo ADAD para un objetivo de combate es de unos 15 km, y para un helicóptero de combate, es de unos 8 km. El tiempo de reacción del complejo desde el momento en que se detecta el objetivo es inferior a 5 s.

Starstreak SP está diseñado y operado por tres personas: un comandante, un conductor y un operador de orientación. Además de ocho misiles, listos para usar en el TPK, hay doce repuestos adicionales en el despliegue de combate.

El sistema de misiles de defensa aérea Starstreak ha estado en servicio con el ejército británico desde 1997, inicialmente el complejo ingresó a las unidades antiaéreas del 12 ° regimiento. En Sudáfrica se entregaron 8 SAM de este tipo. También se celebran contratos con Malasia, Indonesia y Tailandia. Ensayos exitosos de Starstreak realizados en los Estados Unidos.

Las ventajas de los misiles Starstreak incluyen su insensibilidad a los medios ampliamente utilizados para contrarrestar MANPADS: trampas térmicas, alta velocidad de vuelo y la presencia de tres ojivas independientes. Las desventajas son la necesidad de seguir el objetivo con un rayo láser sobre toda la trayectoria de vuelo del SAM y la sensibilidad del sistema de guía láser al estado de la atmósfera y la interferencia en forma de cortina de humo o aerosol.

El armamento de los destructores británicos del URO Tipo 45 incluye el SAM de largo alcance de PAAMS, que utiliza el Aster-15/30 SAM con un radar de referencia activo (GOS). Los misiles antiaéreos de la serie Aster, que solo difieren en la primera etapa de refuerzo, obtuvieron su nombre del mítico arquero griego Asterion.

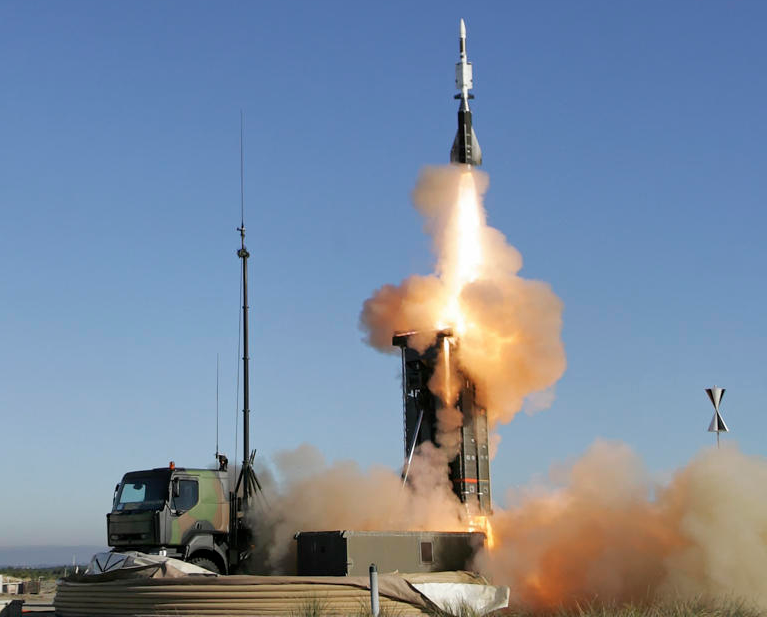

Estos misiles antiaéreos también se utilizan en SAMP-T (Terreno de plataforma de misiles tierra-aire). Lo que se puede traducir como "Sistema antiaéreo y antimisiles terrestres de medio alcance". SAMP-T ZRS creado por el consorcio internacional Eurosam, que incluye la compañía británica BAE Systems.



La composición de SAMP-T

La composición del sistema de defensa aérea incluye: un radar Arabel Thompson-CSF universal con una matriz en fases, un puesto de comando de combate, lanzadores de lanzamiento vertical autopropulsados ​​con ocho misiles listos para usar en contenedores de transporte y lanzamiento. Todos los elementos SAMP-T se encuentran en el chasis de los camiones con tracción en todas las ruedas con una fórmula de ruedas 8x8.

Las primeras pruebas exitosas con todos los componentes del sistema de defensa aérea SAMP-T tuvieron lugar en el verano de 2005. Después de una serie de pruebas en 2008, SAMP-T fue puesto a prueba en las fuerzas armadas de Francia e Italia. En 2010, la primera intercepción exitosa de un objetivo balístico tuvo lugar en el campo francés Bicross.



Ya podemos decir que el consorcio europeo británico-francés-italiano Eurosam logró crear un sistema universal de misiles antiaéreos y antiaéreos, que hoy bien puede competir con el estadounidense MIM-104 Patriot.


Datos del SAMS-T SAMS-T


Los sistemas de misiles de defensa aérea SAMP-T pueden realizar disparos circulares de objetivos aéreos y balísticos en el sector de 360 ​​grados. Tiene misiles de largo alcance altamente maniobrables, un diseño modular, un alto grado de automatización, alto rendimiento de fuego y movilidad en el suelo. SAMP-T puede luchar contra objetivos aerodinámicos a una distancia de 3-100 km, a una altitud de 25 km e interceptar misiles balísticos a una distancia de 3-35 km. El sistema puede rastrear hasta 100 objetivos al mismo tiempo y disparar 10 objetivos aéreos, se pueden lanzar 8 misiles Aster-30 en solo 10 segundos.



En la etapa inicial del vuelo del misil, su trayectoria se construye de acuerdo con los datos cargados en el microprocesador, que controla el piloto automático. En la parte media de la trayectoria, el curso se corrige utilizando comandos de radio según los datos de un radar multipropósito. En la fase final del vuelo, la orientación sobre el objetivo ocurre con la ayuda de un jefe de referencia activo.

Recientemente, SAM SAM SAM-T participa en exposiciones y licitaciones internacionales. Ella está presionando activamente por los gobiernos de los países en desarrollo. Como se supo, durante la visita del presidente francés Francois Hollande a Azerbaiyán en mayo de 2014, este último persuadió persistentemente al presidente Aliyev para que adquiriera este sistema antiaéreo.

A menudo en los medios nacionales, el sistema europeo de defensa aérea SAMP-T se compara con el último sistema antiaéreo ruso S-400. Al mismo tiempo, los "analistas" señalan la superioridad en el rango del sistema ruso. Sin embargo, tal comparación no es del todo correcta. El sistema de defensa aérea S-400 utiliza misiles más pesados, cuyo peso de lanzamiento es casi cuatro veces mayor que el Aster-30. El análogo ruso más cercano del sistema SAMP-T en términos de alcance de disparo y rendimiento de fuego es el prometedor sistema de defensa aérea de alcance medio S-350 Vityaz, que actualmente está completando las pruebas.

Dadas las características suficientemente altas de los sistemas de defensa aérea SAMP-T y el hecho de que la familia Aster de SAM ya está en servicio con los buques de guerra de la Royal Navy, el gobierno del Reino Unido está considerando adoptar un sistema antiaéreo con base en tierra. Se puede suponer con un alto grado de probabilidad que esto sucederá en el futuro cercano.
