Munición: Introducción a los cargadores

Cargadores (armas de fuego)



Un cargador de columna escalonada de pistola 9x19mm
 Haga clic debajo para ver la nota extendida

Una cargador es un depósito de munición y dispositivo de alimentación dentro o unido a un arma de fuego de repetición. Los cargadores pueden ser parte integral del arma de fuego (fijo) o extraíbles (desmontables). Las funciones de la cargador comprender mover los cartuchos almacenados en la cargador en una posición en la que se pueden cargar en la cámara por la acción del arma de fuego. El cargador extraíble se refiere a menudo como un clip;. Dicho uso a veces es mal visto por muchas autoridades de armas de fuego pero sin embargo es común [1] [2]

Los cargadores vienen en muchas formas y tamaños, desde rifles de cerrojo expresar que mantienen sólo unas pocas rondas hasta ametralladoras que mantienen cientos de rondas. Desde que la cargador es una parte esencial de la mayoría de las armas de fuego de repetición, que suelen ser objeto de regulación por las leyes de control de armas que buscan limitar el número de cartuchos que contienen.


(De izquierda a derecha)
Clip en bloque de 8 rondas de M1 Garand,
Cargador M14 de 20 rondas,
Cargadores M16 STANAG de 20 y 30 cartuchos


Historia
Las primeras armas de fuego eran cargadas con pólvora suelta y con una bola de plomo, y para disparar más de un solo tiro, sin recargar se requería de múltiples barriles, tales como las pistolas de tipo pimentero y escopetas de doble cañón, o las cámaras múltiples, como en los revólveres. Ambos añadían volumen y peso sobre un solo barril y una sola cámara, sin embargo, y se hicieron muchos intentos para obtener múltiples disparos de una sola carga de un solo barril a través del uso de cargas superpuestas[3]. Los diseños de retrocarga, tales como la pistola de agujas, los cartuchos de papel aceleraron el proceso de carga, pero el éxito de los mecanismos de repetición no apareció hasta que los cartuchos autocontenidos fueron desarrollados.

Las primeras cargadores no apareció en las armas de fuego, sino más bien en armas de aire comprimido. Sin la necesidad de pólvora, la cargador contenía sólo las bolas, el poder fue proporcionada por aire a alta presión suministrado por un depósito de aire en la culata de la pistola. El rifle de aire Girandoni, que data de alrededor de 1780, fue bastante típica de los fusiles de aire de repetición de la época. El Girandoni albergaba 22 bolas en un cargador tubular de alimentación por gravedad, que se encontraban al lado y en paralelo al cañón. Debido a la utilización de un depósito de aire grande, el rifle podía disparar todos los tiros en su cargador antes de que el depósito se agotaba al grado de requerir recarga. El disparo se llevaba a cabo mediante el aumento de la boca del cañón del arma para permitir que las bolas que cayeran en la parte trasera del cargador, deslizando un balón de la cargador en el barril con un trasero de deslizamiento de bloques, a continuación, amartillando el martillo (que estaba conectado a una válvula) y el disparo. [4]

Acción por Palanca
El primer repetidor exitoso en aparecer fue el rifle Volcanic, que era una bala hueca con la base llena de pólvora y un primer (una forma primitiva de municiones sin vaina) entraba en la recámara de un tubo de muelle llamado cargador, el nombre de un edificio o habitación usada para almacenar municiones. Si bien el poder anémico de la munición de bola cohete utilizado en el Volcanic que lo condenaba a una popularidad limitada, el diseño básico de la cargador tubular y acción de palanca sobrevivió hasta nuestros días. [5]
La primera cargador alimentados arma de fuego para lograr el éxito generalizado fue el rifle de repetición Spencer, que estuvo en servicio en la Guerra Civil Americana. El Spencer utilizó un tubo almacén ubicado en la culata del arma, en lugar de bajo el cañón, y los cartuchos de percusión anular metálica nueva. El Spencer fue un éxito, pero la munición anular, de vez en cuando se encienden en el tubo del magazine, que destruiría el rifle y potencialmente dañar el usuario. Los rifles de acción por palanca Henry y Winchester, evolucionaron del anterior Volcanic, estuvieron en servicio con un número de milicias, como Turquía, mientras que Suiza e Italia adoptaron diseños similares [5].
La cargador moderno de caja extraíble apareció en una acción eficaz de la palanca, el modelo Savage 99. La cargador fue patentado en los EE.UU. en 1908 para este rifle de Arthur Savage.

Pistolas semiautomáticas
La primera pistola semiautomática con éxito, la Borchardt C-93 (1893), incorporó cargadores de caja desmontable. Casi todas las armas semiautomática posteriores diseños adoptados cargadores caja desmontable.


Fusil Gras mle 1874 con la cargador por gravedad de 10 cartuchos, hecho en 1883

Evolución de la cargador rifle de cerrojo
Los rifles de palanca de acción, sin embargo, no son el futuro para uso militar. A partir de la década de 1880, el nuevo rifle de cerrojo comenzó a ganarse el favor de los militares, y estos fueron equipados a menudo con cargadores tubular. El Modelo Mauser 1871, originalmente una acción solo tiro, añadió un cargador tubular en su actualización de 1884, y el M1884 Jarmann, aprobada el mismo año, también se utiliza uno. James Paris Lee patentado un compartimiento de la caja, que celebró rondas apilados verticalmente, en 1879 y 1882, que fue aprobado por primera vez por Austria en forma de 11 mm, recto-fusil de cerrojo tire del diseño Mannlicher en 1886, junto con este fusil fue la clip de cartucho, que celebró cinco rondas listo para cargar en el cargador. [6] [7]
Junto con la evolución del cargador del rifle, el cartucho militar fue evolucionando también, de cartuchos de gran calibre (.40 caliber/10 mm y mayores) a los agujeros mucho más pequeños, más ligeros disparar, las balas de alta velocidad, junto con nuevos propulsores. El Lebel Modelo 1886 rifle, el primer rifle y el cartucho que ser diseñado para su uso con pólvora sin humo, que se utiliza de 8 mm de bala wadcutter en forma de carga de un cargador tubular. Esta tarde se convirtió en un problema como la munición de Lebel fue actualizado para utilizar una bala señaló más aerodinámicas, como modificaciones tuvieron que hacerse para el caso centerfire para evitar que la punta de una bala de encender la ronda frente a ella en el cargador. [6 ]
La acción del perno rifle Krag-Jørgensen, diseñado en Noruega en 1886, utiliza una cargador única rotativa que fue construido en el receptor. Al igual que la cargador cuadro de Lee, la cargador rotativo lugar las rondas de lado a lado, en vez de regreso a la delantera. Como la mayoría de cargadores rotatorio, se cargan a través de una puerta de carga, esta ubicado en el lado del receptor. La cargador rotativo se pudo cargar con una ronda a la vez, o con un clip de munición. Mientras fiable, la cargador de la Krag-Jørgensen era caro de producir, y fue adoptada por sólo tres países, Dinamarca en 1889, los Estados Unidos en 1892, [8] y Noruega en 1894.
El rifle Lee-Metford, desarrollado en 1888, utilizaba una caja desmontable de ocho o diez todo el año. En 1890 los franceses adoptaron un nuevo rifle, que disparaba el mismo cartucho de 8 mm Lebel, que eran alimentados de clips en bloque, los clips requerían para la alimentación del cargador interno, y los clips vacíos eran empujados desde el fondo de la culata por la inserción de un clip de carga desde la parte superior. Mauser estaba también desarrollando variantes de su modelo 1871 con un cargador alimentador en caja (incluyendo desmontable), durante este tiempo, muchos de los cuales utilizan los clips en bloque, con modelos desde 1889 a 1893 en diferentes calibres fueron adoptadas por diferentes ejércitos en ese momento. [6 ] [9]
En la carrera de armamentos que precedió al inicio de la Primera Guerra Mundial hubo muchos diseños de corta duración, como el M1895 Lee Navy y el Gewehr 1888, finalmente reemplazado por el rifle Springfield M1903 y el Gewehr 98, respectivamente. El ruso Mosin-Nagant, aprobado en 1891, fue un buen ejemplo. No era revolucionario, era un rifle de cerrojo, que se utiliza un pequeño cartucho sin estrías de pólvora sin humo, y un compartimiento de la caja fija carga desde la parte superior con clips extraíbles (cargadores llamado por los británicos), todas ellas características que se utilizaron en los inicios de los rifles militares. ¿Qué aporte hizo el Nagant al combinar todas las características anteriores en una sola forma que iba a durar casi sin cambios desde su expedición por parte de Rusia en 1894 a través de su uso por la Unión Soviética en la Segunda Guerra Mundial?. De los combatientes principales, sólo Francia mantuvo el cargador tubular obsoletos;. Todos los otros combatientes que fueron utilizados fusiles en general muy similares entre sí [10]

Una característica interesante de muchos rifles de cerrojo de finales del siglo 19 y 20 fue la cargador de corte, a veces llamado un interruptor de alimentación. Este era un dispositivo mecánico que impedía cargar un cartucho del cargador del rifle, requiriendo que el tirador cargara manualmente cada ronda individual mientras disparaba, el ahorro de las rondas en la cargador durante cortos períodos de fuego rápido, cuando fue ordenado su uso. La mayoría de las autoridades militares que los especificaron suponían que sus tiradores malgastarían municiones indiscriminadamente si se permitiera que la cargaran del cargador todo el tiempo. [11] A mediados de la Primera Guerra Mundial, la mayoría de los fabricantes eliminaron esta función para ahorrar costes y tiempo de fabricación;. También es probable que la experiencia de campo de batalla había demostrado la inutilidad de esta filosofía.

La Segunda Guerra Mundial y más tarde
Una de las últimas nuevo rifles alimentados por clip con cargador fijo ampliamente adoptados (que no era sólo una modificación de un rifle anterior) fue el rifle M1 Garand. El primer rifle semi-automático que se proporcionó en gran número a la infantería, el Garand fue alimentado por un especial de clip en bloque de ocho tiros. El propio clip ha sido insertada en el cargador del rifle durante la carga, en el que se fija en su lugar. Las rondas fueron alimentados directamente desde el clip, con un seguidor de resorte en el rifle empujando las rondas hasta la posición en la alimentación. Cuando está vacío, el perno de la cerradura se abre, y un resorte automáticamente expulsar el cargador vacío, dejando el fusil listo para volver a cargar. El rifle M14, que se basa en los cambios incrementales a la acción Garand, cambió a un compartimiento de la caja desmontable. [12]
La carabina SKS soviética, que entró en servicio en 1945, fue algo así como un recurso provisional entre los fusiles de servicio semi-automático que se desarrollan en el período previo a la Segunda Guerra Mundial, y el nuevo asalto fusil desarrollado por los alemanes. La SKS usa un cargador fijo, la celebración de diez rondas y alimentado por un clip de separador convencional. Fue una modificación de la anterior AVS-36 rifle, acortado y calibrada para el ahorro de energía nuevas 7,62 x 39 mm cartucho. Se obsoletos para uso militar casi de inmediato por la introducción de 1947 de el rifle AK-47 de asalto, aunque se mantuvo en servicio por muchos años en los países del bloque soviético junto con el AK-47. El cargador desmontable rápidamente llegó a dominar la posguerra diseños militares rifle [13].
La pistola semiautomática M1911 establece el estándar para la mayoría de las armas modernas y también la mecánica de la cargador pistola. En la mayoría de armas de fuego el seguidor cargador dedica una diapositiva de ventanilla única para mantener la corredera hacia atrás y mantener el arma fuera de la batería cuando el cargador está vacío y disparó todas las rondas. Luego de insertar un cargador lleno el usuario presiona el retén de la corredera, tirando la corredera hacia adelante, pelar un ida y vuelta desde la parte superior de la pila de cargadores y recámara ella. En pistolas de acción simple esta forma se mantiene el martillo armado atrás como la nueva ronda en la recámara, manteniendo la pistola lista para empezar a disparar de nuevo.

Nomenclatura
Con el uso creciente de armas de fuego semi-automático y automático, el compartimiento de la caja desmontable se convirtió cada vez más común. Poco después de la adopción de la pistola M1911, el término "magazine" se resolvió por los expertos militares y armas de fuego, aunque el término "clip" se utiliza a menudo en su lugar (aunque sólo para cargadores de quita y pon, no fija) [14]. [15] [16] La diferencia entre la definición de los clips y las cargadores es la presencia de un mecanismo de alimentación en un cargador, por lo general un seguidor de resorte, que carece de un clip. El uso del término "clip" para referirse a las cargadores desmontable es un punto de desacuerdo. [2] [17] [18] [19]

Tipos
Los cargadores vienen en muchas formas y tamaños, con el tipo más común de armas de fuego modernas es la desmontable "caja" de tipo. Algunos tipos de la cargador están fuertemente asociadas con ciertos tipos de armas de fuego, como el fijo "tubular", cargador que se encuentran en la mayoría de los rifles de palanca de acción y la bomba de escopetas de acción. Un arma de fuego con cargadores desmontable puede aceptar una variedad de tipos de cargadores, como la ametralladora Thompson, que aceptaría los cargadores de caja o tambor. Algunos tipos de armas de fuego, como el M249 y otras armas automáticas equipo, puede alimentar tanto de cargadores y cinturones.

Caja
El tipo más popular de la cargador en modernos fusiles y pistolas, una caja de cartuchos de tiendas de la cargador en una columna, ya sea una encima de otra forma de zigzag o escalonada. Esta pila de zig-zag a menudo se identifica por el nombre equivocado de doble columna, cuando en realidad, se trata de una sola columna, escalonada. Como los ciclos de arma de fuego, cartuchos se mueven a la parte superior de la cargador por un seguidor impulsado por compresión de los muelles ya sea una posición de alimentación simple o puestos de lado a lado de la alimentación. Los cargadores de caja pueden ser parte integrante de las armas de fuego o removibles.



Arrow Un cuadro o una cargador interna fija (también conocido como una cargador de caja de la persiana cuando se carece de un fondo) está integrada en el arma de fuego y no es fácilmente removible. Este tipo de la cargador se encuentra más a menudo en los rifles de cerrojo. Un compartimiento de la caja interna generalmente se cobra a través de la acción, una ronda a la vez. fusiles militares suelen utilizar clips extraíbles o cargadores que permite múltiples rondas, generalmente 5 o 10 a la vez, se va a cargar a la vez. Algunas cargadores cuadro de uso interno de los clips en bloque que se cargan en el cargador con la munición y que son expulsados del arma de fuego cuando está vacío.


Un cargador de caja desmontable para un SIG SG 550 con pernos para apilar múltiples cargadores juntos


Un compartimiento de caja ataúd 60 de rondas compatibles con AK.

Un compartimiento de la caja desmontable es un mecanismo autónomo capaz de ser cargado o descargado cuando esté fuera de la arma de fuego de acogida. Ellos se unen a través de una ranura en el receptor de armas de fuego por lo general por debajo de la acción, pero de vez en cuando a un lado (Sten, FG42, Johnson LMG) o en la parte superior (ametralladora Madsen, pistola Bren, FN P90). Cuando el depósito está vacío, que se puede extraer de las armas de fuego y se sustituye por otra cargador completa. Esto acelera significativamente el proceso de recarga, lo que permite al operador el acceso rápido a las municiones. Este tipo de cargador puede ser recto o curvo, la curva que sea necesario si el rifle utiliza montura de municiones o de municiones con un caso cónico. La caja de cargadores se han colocado entre sí con clips, cintas, correas o incorporado en pernos para facilitar la rápida carga.
Hay, sin embargo, excepciones a estas reglas. El Lee-Enfield rifle tenía un compartimiento de la caja desmontable sólo para facilitar la limpieza. La cargador Lee-Enfield se abre, permitiendo la rápida descarga de la cargador sin tener que utilizar el cerrojo varias veces para descargar el cargador. Otros, como el Breda Modello 30, había una cargador que resalta fija que se asemejaba a una caja desmontable convencional, pero no era desmontable.

Ataúd
Otra forma de compartimiento de caja, a veces se refiere como una de cuatro columnas que puede contener una gran cantidad de municiones manteniendo la longitud de una cargador de nivel más amplio, aunque. cargadores ataúd se encuentra en el finlandés KP/-31, HAFDASA C-4, M4 Spectre y 5.45x39mm derivados fusil AK [20]. Magpul ha lanzado recientemente una cargador STANAG ataúd compatibles [21].

Tubular
Muchos de los rifles de repetición en primer lugar, sobre todo la palanca de acción y los tipos de bombas de acción, que se utiliza un cargadores tubulares simples o múltiples que almacene los cartuchos en el interior de extremo a extremo de un tubo por resorte normalmente en paralelo al cañón, o en la culata . Este tipo de cargador es normalmente fijado al arma de fuego, lo que significa que no se quita en uso. Tubular cargadores aún se pueden encontrar hoy en día, comúnmente en escopetas, rifles de percusión anular, o armas de fuego diseñado para uso de punta redonda, nariz plana, o balas de otro modo suave-señaló. El cargador tubular se hizo obsoleta para la mayoría de fines militares con la introducción de puntas "Spitzer" balas debido a que el riesgo de ignición en la punta de balas de los impactos de la cartilla del cartucho por delante de él durante el retroceso. cargadores tubular siguen siendo comunes en las escopetas, como todos los cartuchos de escopeta son de punta plana.

Rotatorio
La cargador rotatorio o el carrete consiste en un rotor con forma de estrella o rueda dentada, accionados por un resorte de torsión. La cargador puede ser fijo o desmontable. Cartuchos de ajuste entre los dientes del piñón, que se monta en un eje paralelo al eje del ánima, con un resorte de torsión proporciona la presión necesaria para hacer girar las rondas en la posición de alimentación. cargadores de Rotary son generalmente de baja capacidad de diez rondas o menos, dependiendo del cartucho utilizado. La cargador rotatorio se utilizó por primera vez en los fusiles Mannlicher-Schönauer y todavía se utiliza en un arma de fuego diseños modernos pocos, sobre todo la Ruger 10/22 y el Steyr SSG 69.


Un alemán estándar G36 Ejército de Tierra un Beta C-Mag cargador de tambor

Tambor
Hoy en día, el tambor cargadores se utilizan principalmente para ametralladoras ligeras. En un tipo, una partición se desplazan dentro de una cámara cilíndrica fuerzas rondas suelta en una ranura de salida, con los cartuchos que se almacenan en paralelo al eje de rotación. Después de la carga de magazine, un resorte de la herida o de otra fuerza mecánica de la partición en contra de las rondas. En todos los modelos de una sola columna se tambaleó es empujado por un seguidor a través de una trayectoria curva. A partir de ahí las rondas de entrar en el elevador vertical, ya sea de una batería de uno o dos.
diseños cilíndricos, tales como el tambor giratorio y cargadores permiten una mayor capacidad que las cargadores caja, sin aumentar la longitud excesiva. La fiabilidad del tambor se sacrificó con los cargadores, sin embargo, ser más complicado. Muchas armas de fuego de tambor alimentadas también puede cargar las cajas convencionales, tales como el subfusil soviético PPSh 41, las ametralladoras ligeras RPK de Rusia y la pistola ametralladora Thompson estadounidense. Otro diseño destacable es el Beta C-Mag para los rifles modelo AR-15 20.

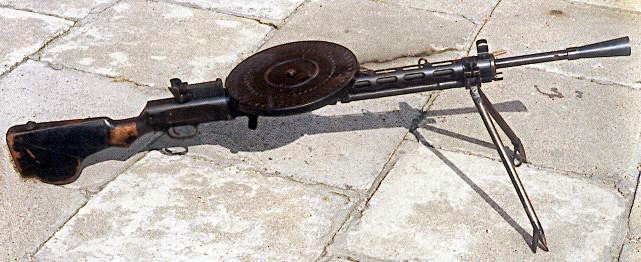

La LMG Degtyarev utiliza una cargador bandeja de arriba a insertar.

Cacerola
A menudo se refiere como un cargador de tambor, la cargador tipo cacerola se diferencia de otras cargadores de tambor en que los cartuchos se almacenan perpendicular al eje de rotación, en lugar de en paralelo, y se montan generalmente en la parte superior del arma de fuego. Este tipo se usa en la ametralladora Lewis, la ametralladora ligera Degtyarev, la ametralladora American-180 y el fusil de asalto 2B-A-40.

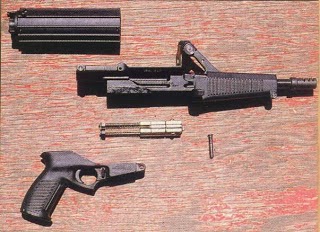

Calico fue pionera en el diseño de la cargador helicoidal. En la foto, la carabina de la empresa M100.

Helicoidal
Los cargadores helicoidal ampliar el tambor de diseño de la cargador para que las rondas de seguir un camino en espiral, lo que permite una capacidad de municiones de gran tamaño en un paquete compacto. Sin embargo, esto requiere un mecanismo complejo y por lo tanto aumenta la probabilidad de un fallo de funcionamiento. Las armas de fuego que utilizan este tipo de cargadores son los Calico M960, Danuvia VD-01, Bizon PP-19 y pistolas ametralladoras CF-05.

Cargadores de alta capacidad

La cargador plazo de alta capacidad se utiliza para describir las cargadores que superan una definición arbitraria de "normal" de la capacidad. En muchas jurisdicciones, la capacidad de la cargador de ciertas armas de fuego está legalmente restringido, tal como lo fue bajo las leyes federales de la Federal Assault Weapons Ban de Estados Unidos, que define un cargador pueda contener más de diez rondas de municiones, un dispositivo de alimentación de alta capacidad de munición. Esta ley expiró en 2004. En la actualidad, en los Estados Unidos, seis estados limitan la capacidad del cargador. Los límites van desde las 20 y 30 a 15 o 10 rondas [22].
La capacidad del cargador es a menudo limitado por el diseño del arma de fuego en casos como cargadores internas, tubulares o rotatorio. En casos como un compartimiento de la caja desmontable, la capacidad es limitada solamente por su diseño. Algunos cargadores de pistolas y rifle clasificados por las leyes de control de armas como "de alta capacidad" son las cargadores de fábrica estándar originalmente diseñado para su uso con sus respectivas armas de fuego. La reducción de la capacidad de cargadores fueron creadas en respuesta a la promulgación de la prohibición [23].

Autocargadores
Algunos de artillería y armas modernas tanque de usar un cargador cargado similar a una cargador de armas de fuego para alimentar a un cargador automático.


El cargador único del FN P90 tienen una capacidad de 50 tiros, y su enganche hace derivar toda la munición a través del cuerpo del arma.


Referencias

[1] "NRA Firearms Glossary". National Rifle Association. Retrieved 2008-06-26.
[2] a b "Gun Zone clips vs. magazines". The Gun Zone. Retrieved 2008-06-26.
[3] Charles Winthrop Sawyer (1920). Firearms in American History, volume III. Cornhill Company, Boston.
[4] Robert D. Beeman, Ph.D.. "Girandoni style air rifles and pistols - preliminary research presentation.".
[5] a b A Naval Encyclopædia. L. R. Hamersly & Co.. 1880.
[6] a b c Hugh Chisholm (1911). The Encyclopaedia Britannica: A Dictionary of Arts, Sciences, Literature and General Information. Encyclopaedia Britannica., entry for Rifle
[7] Chamber's Encyclopaedia: A Dictionary of Universal Knowledge. W. & R. Chambers. 1891. pp. 720–721.
[8] United States Army Ordnance Department (1898). Description and Rules for the Management of the U.S. Magazine Rifle and Carbine. p. 36.
[9] Chuck Hawks. "The 8x50R Lebel (8mm Lebel)".
[10] Two Thousand Questions and Answers about the War. The Review of Reviews Co.. 1918. p. 88.
[11] "Firearms Technical Trivia: Magazine cut-offs". Cruffler.com. February 2000.
[12] "Modern Firearms - M14 Rifle". Retrieved 2008-06-26.
[13] "Simonov SKS carbine (USSR - Russia)".
[14] United States Army, American Expeditionary Force (1917). Provisional Instruction on the Automatic Rifle, Model 1915 (Chauchat)., translated from the French edition, 1916
[15] United States Ordanace Dept. (1917). Description of the Automatic Pistol, Caliber .45, Model of 1911.
[16] United States War Dept (1907). Annual Reports of the Secretary of War.
[17] "Magazine". SAAMI. Retrieved 2008-06-26.
[18] "Cartridge Clip". SAAMI. Retrieved 2008-06-26.
[19] "Firearms Glossary". National Rifle Association.
[20] http://i16.photobucket.com/albums/b24/hybenamon/AVIATION/MISC/GG/881234nn2.jpg
[22] http://bulletin.accurateshooter.com/2010/06/magpul-invents-new-quad-stack-magazine-for-ars/
[23] Zachary Schurin, Legislative Fellow. "FEDERAL AND STATE RESTRICTIONS ON AMMUNITION TRANSFER AND POSSESSION".
[24] Boston's Gun Bible, Boston T. Party ISBN 978-1-888766-06-6, Javelin Press, Durango, CO, April 2002
