Ametralladora ligera: Madsen (Dinamarca)

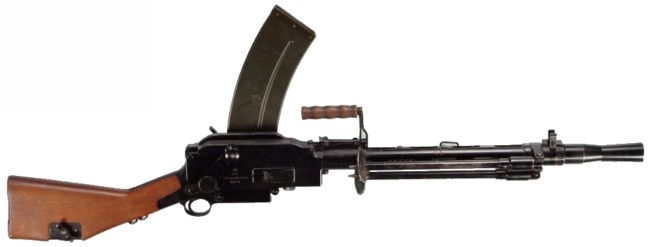

Ametralladora ligera Modelo Madsen 1903-1921, Dinamarca.

Ametralladora ligera Madsen (Dinamarca)
 Haga clic debajo para ver la nota extendida

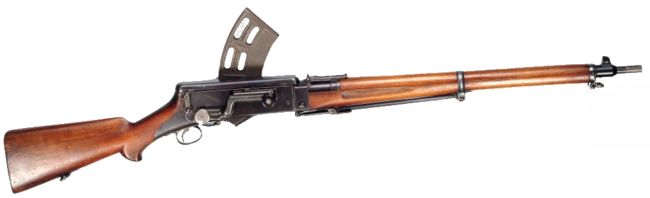

Rifle auto cargante danés M / 1896 diseñado por Jens Shouboe y utilizada por la infantería de marina danesa; esta arma sirvió como punto de partida para toda una línea de ametralladoras ligeras Madsen.



Ametralladora ligera Modelo Madsen 1902, Dinamarca.




Ametralladora Modelo Madsen 1929 , Dinamarca.


 Ametralladora Madsen modelo 1940, tal como se utiliza en Portugal.


Ametralladora ligera de cañón corto Madsen, tal como se utiliza en los años 1930 y 1940 en las colonias de las Indias Occidentales Holandesas.


 Modelo Madsen 1948 ametralladora ligera, Dinamarca.


La ametralladora ligera Modelo Madsen 1950 en el trípode universal en la configuración de AA, del catálogo Madsen.


 Diagrama que explica la acción de la ametralladora ligera Madsen.


Los datos para el modelo Madsen 1950 LMG

Calibre6.5x55, 7x57, 7.62x51, 7.62x63, 7.92x57 y otros
Peso10 kg
Longitud1165 mm
Longitud del cañón 477 mm
Alimentación cargador, 30 tiros
Cadencia de fuego350-400 tiros por minuto


La historia de ametralladoras daneses está estrechamente vinculada a una empresa y un nombre, aunque había, de hecho, mucho más nombres detrás de toda la historia. La empresa en cuestión era conocida originalmente como Dansk Rekyl Riffel Syndikat A / S, y el nombre que se convirtió en un símbolo de una industria militar danés fue la Madsen. Vilhelm Herman Oluf Madsen originalmente era un oficial de artillería danesa, y más tarde se convirtió en el ministro de la Guerra de Dinamarca que, entre otras cosas, apoyó al desarrollo de armas automáticas domésticas. Durante sus primeros trabajos, Madsen se asoció con Rasmussen, director del arsenal Kopenhagen, para desarrollar rifle semiautomático operado por retroceso. Tal rifle fue adoptado por los infantes de marina danesa en 1896, y sirvió como punto de partida para desarrollar una nueva, más potente, arma totalmente automática, que con el tiempo se convirtió en la primera ametralladora ligera éxito en el mundo. Todo el trabajo de desarrollo inicial se realizó en el arsenal de Copenhague, pero, al mismo tiempo, un grupo de inversores privados formada empresa comercial conocido como Dansk Rekyl Riffel Syndikat o DRRS en siglas. Esta empresa comenzó a construir versiones modificadas y mejoradas de la arma original de la ametralladora ligera Madsen / Rasmussen para las ventas comerciales en todo el mundo. El equipo DRRS fue dirigido por Jens Theodor Schouboe, que patentó muchas características de la ametralladora ligera Madsen a su propio nombre, creando finalmente falsa impresión de que fue él quien diseñó el arma. Cabe señalar que la mayoría de las armas de Madsen en el servicio militar danés, especialmente los primeros queridos, fueron construidos en el arsenal de Kopenhagen, mientras que casi todas las armas comerciales / exportación fueron construidos por DRRS, que más tarde cambió su nombre a Dansk Industrie Sindikat A / S (DISA ), y se utiliza el nombre Madsen como marca.

 En un tiempo relativamente corto rifles ametralladores Madsen encontraron su camino en una serie de países europeos, siendo adoptado o comprado en números significativos de Austria-Hungría, Francia, Gran Bretaña, Rusia, Suecia, y un número de otras potencias. Durante la Gran Guerra, la fabricación de licencia fue planeada para ser establecida en Rusia y el Reino Unido, aunque esto no sucedió en ninguno de los países - en Rusia debido a la agitación de la revolución de 1917 y en el Reino Unido debido a los desacuerdos financieros. Sin embargo, un gran número de Madsen ametralladoras ligeras fueron construidos y exportados desde Dinamarca desde aproximadamente 1905 y hasta alrededor de 1950, cuando la producción en masa de esta arma notable cesó. Hay que señalar, sin embargo, que la ametralladora ligera Madsen se ofrece a través de la empresa cataloga hasta mediados de 1960, al parecer a base de "hecho por encargo", en 'cualquier calibre rifle militar entre 6,5 a 8 mm, incluyendo el entonces nuevo 7.62x51 la OTAN.


Soldados franceses operando la Madsen

 A través de la primera mitad del siglo XX, varias decenas de países han comprado Madsen ametralladoras ligeras; los incluidos Argentina, Finlandia, Gran Bretaña, Países Bajos, China, Rusia Imperial, Portugal, y un número de otros países de América del Sur y Asia. Por supuesto, la propia Dinamarca también hizo un buen uso de armas Madsen. La mayoría de los usuarios descartan sus "obsoletos" armas Madsen por la década de 1970, aunque algunas armas eran y todavía se utilizan en partes más remotas del mundo. En Indonesia, se utilizaron armas Madsen para la formación hasta cerca de 1980, y muy recientemente se observaron algunas armas Madsen en manos de las fuerzas policiales mexicanas, proporcionar apoyo de fuego contra las bandas fuertemente armadas durante las redadas antidrogas.


Soldados rebeldes argentinos combaten en Córdoba durante la Revolución Libertadora, El primero utiliza una ametralladora ligera Madsen

La ametralladora ligera Madsen es un arma de aire refrigerado revista alimentados retroceso operado que dispara desde un cerrojo cerrado. Utiliza uno de los sistemas operativos más inusuales con un bloque de cierre no embestida, en términos generales derivados de los rifles de un solo tiro Peabody-Martini del siglo 19. A pesar de su aparente complicación, el Madsen tenía generalmente alta calidad de producción, y trabajó bastante bien, sobre todo en los cartuchos sin montura. Más de cincuenta años de producción, estas ametralladoras fueron fabricados en una docena de calibres de 6,5 mm a 8 mm, y en un gran número de variantes que difieren en la forma de los accesorios, detalles de las piezas menores, etc.
El cañón del arma está fuertemente aleteado y encerrado dentro de una camisa tubular con un número de puertos de refrigeración. En las pistolas de producción a finales de la parte frontal de la chaqueta barril también sirve como un refuerzo de retroceso y una bocacha. Si es necesario, el barril caliente puede ser sustituido por uno nuevo bajo condición de campo en un tiempo razonable.
 La acción básica puede ser descrito como de corto retroceso operado, con un no-alternativo, balanceando bloque de cierre. El barril retroceso está unido a la prolongación del cañón, que a su vez tiene un bloque de cierre que se permite a oscilar hacia arriba y abajo con respecto al eje de la recámara. El eje de balanceo está situado hacia el extremo trasero del bloque de cierre. Cuando el cerrojo se baja a continuación el eje del orificio, la carga se consigue a través del uso de un brazo oscilante independiente; cuando el cerrojo se eleva por encima del eje del orificio, la extracción y expulsión puede tener lugar. Por lo tanto, todo el ciclo de alimentación / bloqueo / eyección es controlado por tres subconjuntos separados - brazo de alimentación, cerrojo, y extractor / eyector. El movimiento de todas esas partes es independientemente pero sincrónicamente controlado por levas en el receptor estacionario de la pistola.



Tropa de la policía militar de Río de Janeiro portando, hoy por hoy, una Madsen


Comenzando con el arma descargada y el barril bloqueado por el bloque de cierre, la carga y la secuencia de disparo es como sigue: cuando se tira de la palanca de carga, el grupo barril se tira hacia atrás; esto provoca un espárrago en el bloque de cierre a seguir un camino de leva cortado en la placa lateral derecha receptor. Durante este movimiento hacia atrás, el bloque de cierre se eleva primero, y en el final de la carrera luego se dejó caer hacia abajo, y la recámara está expuesto para la carga. Al finalizar el ciclo hacia atrás, la maneta de apertura se libera y el grupo barril va hacia adelante bajo la fuerza del muelle de retorno. El bloque de cierre permanece inicialmente baja, mientras que su perno prisionero control sigue a la parte inferior de la pista de leva; al mismo tiempo, primero un pisón de alimentación especial empuja el cartucho parte inferior de la revista a la derecha, y en el corte del canal en la parte superior del cierre de bloque; entonces, una extensión inferior en forma de tenedor del brazo de alimentación golpea la proyección en el receptor, por lo que la parte superior del brazo se envía hacia adelante con mayor velocidad, la alimentación del cartucho en el cerrojo hacia delante y dentro de la cámara. Tan pronto como el cartucho en la recámara, el bloque de cierre se eleva a una posición en la línea con el cañón, se bloquea de forma rígida y el arma está lista para disparar. Cuando el operador aprieta el gatillo, se libera el martillo que, a través de un enlace, golpea el percutor y descarga el arma. El retroceso fuerza el cañón contra el muelle de retorno. Tras el retroceso, el espárrago en el bloque de cierre sigue la parte superior de la pista de leva primero y levanta el bloque de cierre por encima del eje de perforación. Tan pronto como cerrojo se eleva, un extractor / expulsor separado impulsa la vaina del cartucho de la cámara y fuera de la pistola, a través de la abertura en la parte inferior del receptor. Al final de la carrera de retroceso, el espárrago en el perno sigue la parte descendente de la pista de leva, bajando el cerrojo a continuación el eje del orificio y la preparación de la pistola para la carga de la siguiente ronda. El ciclo de carga continúa como se describió anteriormente, y si el gatillo se sigue celebrando la espalda y el selector de modo está en fuego automático, el arma se disparará automáticamente tan pronto como el ciclo de la lucha contra el retroceso / carga está completa.


Nuevamente en Río de Janeiro, interactúando con una más moderna M4

La alimentación de munición es de montaje superior de cargadores de caja curvos; las primeras armas tenían cargadores de pila individuales mejor adaptadas a las municiones con montura, mientras que algunas armas finales de producción se les proporcionó de doble pila, cargadores de alimentación de posición única. Los cargadores Madsen son algo inusuales dado que su posición de alimentación está desplazado a un lado del cargador, porque el cargador está desplazado a la izquierda del eje del arma. Esto es necesario para el brazo oscilante de alimentación, que se encuentra a la izquierda del bloque de cierre, para ser capaz de recoger cartuchos frescos y enviarlos a la cámara por encima del cerrojo caído. Dependiendo de la versión y el calibre, la capacidad del cargador suele variar entre los 25 y 40 tiros, aunque cargadores de 30 cartuchos fueron probablemente los más comunes.
De eyección es a la parte inferior, a través de una abertura en frente de la protección del gatillo. Esta abertura está equipado con una cubierta de polvo que se abre antes de disparar moviendo hacia abajo y hacia atrás.
El sistema de disparo consiste en un gatillo convencional que opera un martillo interno, y un interruptor selector de seguridad / fuego manual, situado en el lado izquierdo del receptor, por encima y en frente de la protección del gatillo.
Las partes estándar incluye una culata de madera y un bípode plegable, que se adjunta a la chaqueta del barril. Se proporcionó una variedad de asas de transporte plegadas en algunas versiones del arma. Accesorios adicionales también incluyen monopie trasero, que se instaló bajo la culata, y una variedad de trípodes y soportes de infantería y AA. A diferencia de la mayoría de los ametralladoras con cargadores de montaje superior, el Madsen no requiere miras desplazadas dado que el cargador se encuentra lejos de la línea de visión.
