El M88 de Snecma (Grupo Safran) es un motor de turboventilador con postcombustión construido para los aviones de combate Rafale de Dassault por el fabricante de motores francesa Snecma. El M88 proporciona un empuje de 50 kN en seco para un consumo de 0,8 kg / daN.h y 75 kN con la cámara de postcombustión, un consumo de 1,7 kg / daN.h.
El avanzado diseño del motor M88-2, un motor modular totalmente nuevo de doble cuerpo y doble turno, con una longitud de 3,53 metros, un diámetro de 69,3 cm y una masa de 897 kg, está especialmente desarrollado para el Rafale. Compacto, ofrece 50 kN de empuje en seco y 75 kN con postcombustión y ofrece una orientación, a la alta masa y alta aceleración.
El Rafale utiliza dos M88 para su impulso
Diseño
El nuevo M88-2 especialmente diseñado para equipar al caza bimotor Rafale debe permanecer en vuelo a baja altura, con un bajo consumo específico de combustible (y por lo tanto tiene una alta relación de compresión de 24,5 y componentes de alto rendimiento), así también, necesitaba volar a gran altura con un alto impulso específico (y por lo tanto, un bajo coeficiente de 0,3).
Con este fin, las innovaciones siguientes se utilizan:
- Disco compresor aerodinámicos monobloques (DAM); Una cámara de combustión limpia anulares; Veletas y los distribuidores de un solo cristal de turbina de alta presión;
- Un nuevo sistema de refrigeración. El motor se regula automáticamente, a la plena autoridad redundante de control Digital del motor (FADEC), con dos equipos, lo que permite sin restricciones de vuelo (los dos motores se ponen en marcha en dos minutos, y la transición hacia el puesto de tres segundos) y un mantenimiento más sencillo. La entrada de los M88-2 finalmente, tiene una firma de radar (SER) y la firma de infrarrojos (SIR) reducida.
Versiones
Este motor es el tema de varios programas de desarrollo.
El programa de M88 E4-2 (para el "Tranche 4") notificado en 2003 por la Dirección General de Armamento (DGA), adopta una serie de mejoras profundas que alargan su vida útil y reducen los costos de mantenimiento.
El programa de M88 Pack CGP (para el "costo total de posesión") o M88 4E-se basa en un contrato de estudio, desarrollo y producción reportado en 2008 por la DGA y es la introducción de mejoras técnicas para reducir los costos mantenimiento. El objetivo de esta versión es reducir el costo de posesión de los M88 y elevar los intervalos de inspección de los módulos principales, aumentando la vida útil de las partes calientes y partes giratorias. El 20% del motor se han cambiado vis-a-vis a la versión 2E4, los cambios principales se refieren a que el compresor de alta presión que puede ser visto con 3 rectificadores nuevos y una cubierta trasera nueva, y la turbina de alta presión que recibe nueva monobloques [1].
Fue probado en vuelo por primera vez el 22 de marzo de 2010 en Istres, en el Rafale M02 del CEV. El proceso de calificación incluye 70 vuelos. Las primeras entregas están programadas para Dassault para finales de 2011 y entró en servicio en la Fuerza Aérea francesa en 2012 con la última Tranche 3 del Rafale. El M88-4E será el único estándar de producción y el Snecma M88 ya está en servicio será poco a poco poner en este estándar [1].
Entonces, el programa M88-M88-X 91 (9 toneladas) es un proyecto liderado por Snecma en relación con la venta de Rafale para los Emiratos Árabes Unidos. Esta variante desarrollará 91 kN (contra 75 en la actualidad) justificado por el hecho de que van a operar en un país cálido y están destinados a operaciones de interceptación. Este programa podría ser acelerada por el interés de Kuwait (y anteriormente de Libia) de un Rafale equipados con este motor. También podría equipar al ejército francés en los Tranche 4 de Rafale ordenados, este motor debe representar a los mismos costos de mantenimiento en condiciones operativas que las versiones anteriores (incluido el "costo total de propiedad Pack" y "E4") [2]. El cambio principal en esta versión es un compresor de baja presión mayor para aumentar la velocidad del motor 65 kg / s hasta 72 kg / s. Las tres plantas de este módulo será monobloques [1]. Su integración en el Rafale podría causar problemas al mover el centro de gravedad [3].
Especificaciones [2] [3]
Características generales
Tipo: Turbofán
Longitud: 3,5 m
Diámetro: 0,9 m
Peso en seco: aprox. 1.000 kg
Componentes
Compresor de baja (LPC): 3 etapas
Compresor de alta (HPC): 6 etapas
Turbina de alta (HPT): 1 etapa
Turbina de baja (LPT): 1 etapa
Rendimiento
Empuje: 75 kN (20.000 lbf) con postquemador / 50 kN (13.500 lbf) sin
Consumo específico: (kg/daN.h) 1.70 (unos 47 g/kN.s)
(kg/daN.h) 0.80 (unos 22 g/kN.s)
Relación empuje a peso: 8:1
Coste del programa 2.460 millones USD
Coste unitario 4,7 millones de USD previsto /15 millones de USD (est)

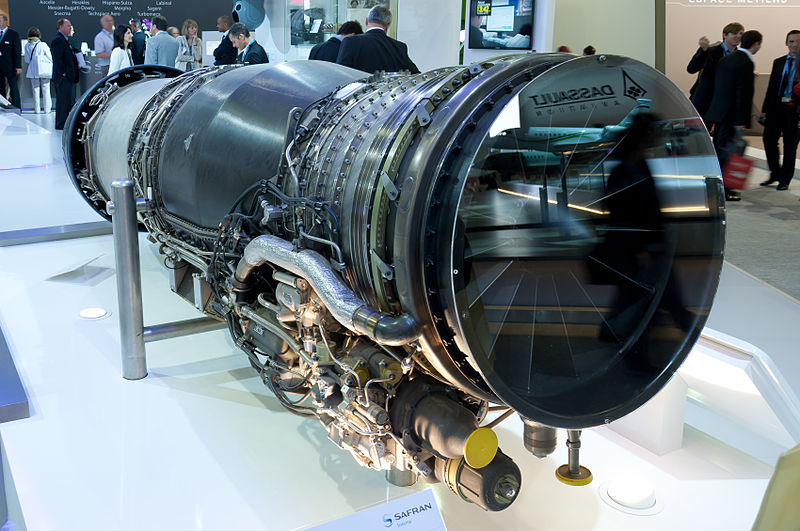

Snecma M88 expuesto en Le Bourget
Notas y referencias
1. François Julian, « Moteurs plus performants pour le Rafale », en Air et Cosmos, 23 de julio de 2010 (ISSN 1240-3113)
2. Air et Cosmos n°2208
3. « Délicate intégration ; M88-X », en Air et Cosmos, 16 de julio de 2010
