RPG: PF98 (China)

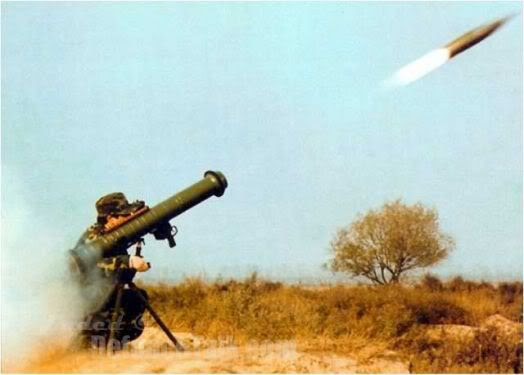

Lanzamiento de una munición de usos generales a su máxima alcance

Lanzacohetes antitanque de 120 mm PF98 (China)



El PF98 es un cohete sin retroceso antitanque de 120 mm desarrollado por NORINCO para el ELP como un sucesor de los cañones sin retroceso Tipo 78 y Tipo 65. El arma fue diseñado para atacar y destruir tanques enemigos, vehículos blindados, búnkers endurecidos y fortificaciones. El arma está equipado con las fuerzas terrestres del EPL en los niveles de batallón y compañía para proporcionar apoyo inmediato y fuego directo de las tropas de infantería.

Históricamente, la infantería de ELP se basa en el número masificado de cañones sin retroceso (Tipo 65 o Tipo 78) para prestar apoyo directo de fuego rápido y flexible a las unidades de primera línea en el campo de batalla cuando el apoyo a la artillería pesada de apoyo o del aire no está disponible para una respuesta inmediata. Estas armas de la época de 1950 están mostrando su edad en el campo de batalla del siglo 21. Por lo tanto el EPL empezó a buscar a su sucesor en la década de 1990. NORINCO introdujo el cohetes sin retroceso Tipo 98 (PF98) a finales de 1990. El arma fue revelada inicialmente prestando servicios en la unidad de guarnición del EPL en Macao en 1999, con algunas otras unidades de elite comenzando a recibir el arma después de 2000.

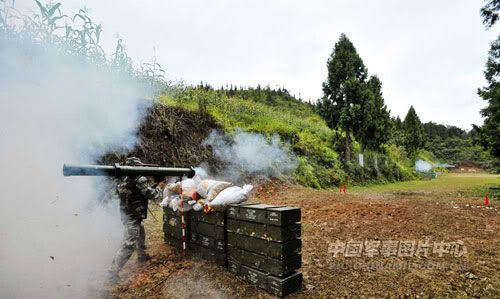

Lanzador de cohete anti-tanque PF98 (Internet chino)


El arma fue diseñada para suplir la falta de fuego entre el alcance de misiles antitanque guiados (ATGM) y lanzadores de cohetes individuales. El diseño del arma sin retroceso permite una entrega precisa de un proyectil con retroceso despreciable de 120 mm de alto explosivo (HE) o de alto explosivo antitanque (HEAT). La munición HEAT se dice que tiene una capacidad de penetración de armadura de 800 mm. El arma puede ser disparada en un trípode, o en el hombro de un soldado. El Tipo 98 está disponible en dos versiones, la versión del batallón y la versión de compañía, con el primero llevando un primitivo sistema de control de fuego y el segundo una mira óptica. Ambas versiones están equipadas con visión nocturna para el uso en la noche.

Lanzador
El proyectil propulsadas por cohetes se dispararon a partir de un lanzador de tubo reutilizable de fibra de vidrio forrado que pesa menos de 10 kg. La versión del batallón está equipado con un primitivo sistema de control de fuego que permite un tiempo de reacción de 10 segundos a partir de la adquisición para disparo del objetivo. El trípode de la versión batallón permite una elevación de 30 º a -6 º con una travesía de 360​​°. El arma es de accionamiento manual por 1 a 2 soldados. La versión de compañía tiene un pequeño trípode fijo para apoyar el inicio cuando se utiliza en posición de tiro bajo.


Versión de compañía

Versión de batallón

Proyectil
El Tipo 98 dispara dos tipos proyectiles propulsadas por cohetes de calibre 120 mm: de alto explosivo antitanque (HEAT) y de usos múltiples de alto poder explosivo.


La munición de usos múltiples (izquierda) y HEAT (derecha) del PF98 (Internet chino)

El HEAT està armado con dos cabezas en tándem y un fusible temporizador electrónico-controlado. La ronda puede penetrar a través de MBT con blindaje reactivo, y tiene una profundidad perforante de 800 mm (a 90 grados) a una distancia máxima de disparo de 800.

La munición de usos múltiples tiene una cabeza de alto explosivo con 120 bolas de acero y de materiales incendiarios, que es capaz de perforar la armadura de espesor 400 mm (a 55 grados) y matar a la tripulación desde el interior, o producir fragmentos que pueden matar a personal en un radio de 25m del punto de impacto . El campo de tiro máxima es de 1.800 ~ 2.000 m.

Control de fuego
El primitiva de control de fuego de la versión batallón del Tipo 98 consta de una mira óptica con canal de visión nocturna (alcance 500 metros), un telémetro láser, un ordenador de control de fuego y una pantalla LED. Automáticamente, el sistema puede capturar el alcance del objetivo y completar el cálculo balístico, y luego mostrar los resultados en la pantalla LED para el artillero. Esto reduce considerablemente el tiempo de reacción y aumenta la precisión del arma de fuego.


Computadora del tiro del PF98

El Tipo 98 de versión de compañía está equipado con una mira telescópica óptico de X4 con un canal de visión nocturna (300 metros de alcance). Un dispositivo electrónico calcula la dirección de objetivos en movimiento y poner un punto de luz en la mira óptica del artillero.




Especificaciones

Calibre: 120 mm
Longitud de lanzador: 1.191 mm
Peso del lanzador: N / A
Propulsión: motor cohete de combustible sólido
Alcance: 800 (HEAT), o 1.800 m (HE)
Profundidad de penetración (estática): 800 mm (HEAT)
Índice del fuego: 4 a 6 rds por minuto
Peso del proyectil: 6,3 kg (HEAT), 7,5 kg (HE)
Campo de tiro: (versión batallón en el trípode) Elevación -6º a 30º, 360º Traversa


Detalles del lanzador

Detalles del trípode



Versión de lanzamiento desde el hombro


Sinodefence


En el minuto 0:52 se aprecia el disparo de esta arma.
