Radar de artillería: AN/TPQ-37 Firefinder (USA)

 Radar de localización de armas AN/TPQ-37 Firefinder



El AN/TPQ-37 Firefinder es un sistema de radar móvil fabricado por Thales Raytheon Systems (anteriormente Hughes Aircraft, que fue adquirida por Raytheon). El sistema es una versión de largo alcance de un "radar de localización de armas" diseñado para detectar y realizar un seguimiento de artillería y cohetes entrantes para determinar el punto de origen de disparo para el fuego de contrabatería. Actualmente se encuentra en servicio en los niveles de brigada y más altos en el ejército de Estados Unidos y otros países. El radar está montado en el remolque y remolcado por un camión del orden de las 2 toneladas. Un típico sistema AN/TPQ-37 consiste en el Grupo Antena-Transceptor, Refugio de Comando y generador de 60 kW.

Operación
El AN/TPQ-37 es un radar dirigido electrónicamente, es decir, el radar no se mueven realmente, mientras está en operación. El radar escanea un sector de 90 grados para el fuego enemigo con cohetes, artillería y morteros. Al detectar una ronda de entrada posible, el sistema verifica el contacto antes de iniciar una secuencia de tracking, continuando la búsqueda de nuevos objetivos. A la ronda/cohete entrante se le hace un seguimiento durante su trayectoria inicial hacia arriba/lanzamiento (es decir, la parte lineal de su trayectoria de vuelo) antes de llegar a su apogeo. Un programa de computadora analiza los datos de la pista y luego extrapola el punto de origen de la ronda. Este punto de origen es calculado y luego informado al operador con las coordenadas del mapa, lo que permite a la artillería amistoso el fuego directo contrabatería hacia la artillería enemiga. El sistema tiene un rango reportado de hasta 50 kilómetros. El sistema también puede funcionar en un modo de disparo fácil para determinar la exactitud de retorno del fuego contrabatería. Citando a un cable secreto 232.002 de diplomáticos de EE.UU. enviado desde la embajada de EE.UU. en Nueva Delhi (India) el 29 de octubre de 2009 sobre el radar de localización de armas AN/TPQ-37: Estos radares de localización de armas AN/TPQ-37 se anunciaron para trabajar en elevaciones de hasta 10.000 pies, pero debido a problemas con los tubos de onda progresiva, sólo son operativos a cerca de 9.000 pies de resolución de este problema técnico se encuentra en revisión por Raytheon.



Características principales

Capacidades
Frecuencia: banda S, 15 frecuencias
Localiza morteros, artillería, lanzadores de cohetes, y misiles
Localiza 10 armas simultáneamente
Localiza blancos al primer disparo
Realiza registros de ràfagas altas, vuelo plano, e impacto
Ajusta el fuego amistoso
Intermediario con el fuego táctico
Predice el impacto de proyectiles hostiles

Especificaciones
Alcance máximo: 50 km
Sector de azimut : 1600 mils (90 grados)
Potencia principal: 115/200 VAC, 400 Hz, 3 fásica, 43 kW
Pico de transmisión de potencia: 120 kW, min.

Características
Almacenamiento permanente de 99 blancos
Modo de ejercicio de campo
Interface de datos digitales

Mejoras (1)

AN/TPQ-37V (9) Mejora de la confiabilidad del mantenimiento (RMI)

1. La mejora de actualización de fiabilidad, mantenimiento del radar AN/TPQ-37 proporcionará mejoras significativas en el actual sistema en servicio AN/TPQ-37 al proporcionar nueva electrónica en el estado de la técnica que incluye un transmisor modular refrigerado por aire y un nuevo procesador de radar.

2. La mejora de actualización de fiabilidad y mantenimiento del radar extenderá la vida útil del sistema de radar AN/TPQ-37 y reducirá significativamente los costos de ciclo de vida del cliente, permitiendo que el sistema siga siendo el pilar de la artillería de largo alcance hasta bien entrado el siglo 21.

3. Con las actualizaciones RMI del AN/TPQ-37, los usuarios recibirán los siguientes beneficios:

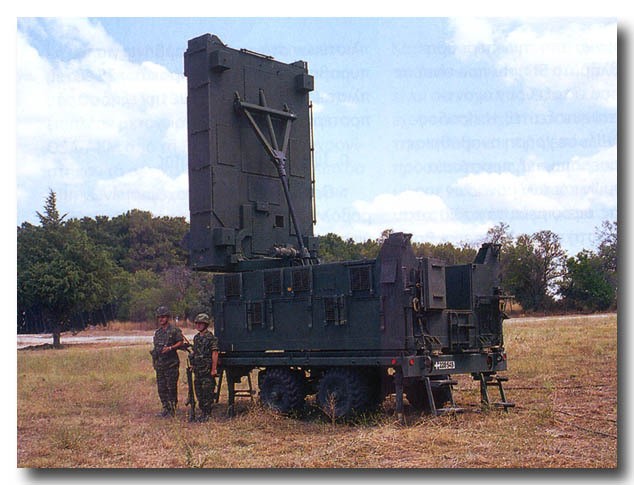

Radar AN/TPQ-37 Firefinder en Bosnia, 1996

[☼] la disponibilidad del sistema mejorada en un 90%
[☼] reducción significativa del costo del ciclo de vida
[☼] compatibilidad del sistema extendido y vida útil más allá de 2018
[☼] mantener todos AN/TPQ-37 probada capacidad de rendimiento
[☼] capacitación basada en computadora para facilitar la formación y mantener la capacidad técnica y táctica
[☼] manuales técnicos interactivos electrónicos sustituirán a los manuales voluminosos de papel


Características del transmisor
[☼] 120 kW de potencia máxima de transmisión (Min.)
[☼] 12 módulos de potencia del amplificador refrigerado por aire
[☼] Ventiladores de multi-velocidad proporciona refrigeración bajo demanda
[☼] Filtración de aire en la entrada del transmisor sin necesidad de manutención
[☼] El transmisor de la unidad de control gestiona automáticamente el funcionamiento del transmisor y queda construido internamente


Características del procesador
[☼] Arquitectura estándar EMV-64x
[☼] Tarjeta de 3 circuito ensamblados minimiza los repuestos y el apoyo sobre el terreno
[☼] Calificado para la completa gama de temperaturas militares
[☼] Reutilización de software operativos y de mantenimiento probados del de AN/TPQ-37
Las ranuras de tarjetas adicionales y de arquitectura abierta proveen para futuras actualizaciones


Fabricante
Raytheon ha desarrollado el radar Firefinder AN/TPQ-37 en sus instalaciones de Fullerton, California , y las manufacturas, en su planta de Forest, Mississippi.

Actualizaciones (2)
ROCS para AN/TPQ-36 y AN/TPQ-37

El radar de actualización del sistema operativo de control "es fabricado por Sistemas BES Ltd electrónico en Israel

[☼] El tambor WLU (ver imagen de la derecha en http://www.bes.co.il/FireFinder_RCS.htm) se sustituye por dos de 19 "pantalla LCD. Lugares de armas y los impactos se muestran en el mapa electrónico.
[☼] Refugio de radar incluye dos estaciones de trabajo para los dos operadores de radar. Operadores adicionales pueden unirse a las Notebooks opcional.
[☼] Windows XP Embedded, los menús, pantallas y mapas completos de SIG electrónico.
[☼] Funcionamiento automático y AHC alta velocidad a través DTED Nivel II (30 metros entre los puntos de elevación) para mejorar la precisión del proceso de ubicación de armas.
[☼] Soporte de muchos formatos digitales de mapas electrónicos, por ejemplo, GeoTIFF, archivos de formas, CADRG, DXF, etc.
[☼] Arma lugares se muestran en varias proyecciones como la UTM, GIS, RSO, Lambert, etc.
[☼] inicialización automática. De alta velocidad de carga de los programas de radar equipo ROCS.
[☼] Refugio se puede controlar desde portátiles a distancia utilizando a través de LAN.
[☼] El registro de la operación del radar de interrogatorio fuera de línea. Grabación incluye armas, impactos, objetivos amistosos de inscripción, etc.
[☼] Almacenamiento de hasta 500 objetivos hostiles.
50 Zonas de Artillería, que se define haciendo clic en el mapa electrónico.
[☼] Opción de medida protocolos de comunicación de datos de radar y los objetivos para los usuarios remotos, como mando y control, baterías, etc.
[☼] UPS con sistema mejorado de abastecimiento de 28 V CC.
[☼] refugio mismo se puede conectar a un trailer TPQ-36 o TPQ-37.


Nomenclatura
Por el sistema de designación conjunta Electronics Tipo (JETDS), el AN/TPQ-37 nomenclatura es lo que deriva:

AN/ lo que indica un sistema de nomenclatura derivada de la JETDS, que significa "Ejército y la Armada"
T para transportar, ¡± lo que indica que es transportado por un vehículo, pero no es una parte integral de dicho vehículo (comparar con el V montado en un vehículo)
P que indica la posición de un buscador (RADAR)
Q radar de propósito especial, en este caso contrabatería
37 es un designador numérico arbitrario

Wikipedia
