Rusia: Componentes y capacidades del sistema de control táctico unificado

Componentes y capacidades del sistema de control escalonado táctico unificado

Revista Militar
Ryabov Kirill



Principios generales del trabajo ESU TK. Gráficos B


Hasta la fecha, la industria ha desarrollado y llevado a la producción en serie el Sistema de Control Táctico Unificado (ESU TZ). Ahora se está desplegando en unidades y subdivisiones de las fuerzas terrestres, como resultado de lo cual aumentan su rendimiento y reciben capacidades fundamentalmente nuevas. Todas estas ventajas son proporcionadas por una serie de nuevos dispositivos radioelectrónicos y muestras de equipos para diversos fines.

En la etapa de desarrollo

Por diversas razones, el desarrollo de un nuevo sistema de control resultó ser un proceso difícil y que requería mucho tiempo. Entonces, el concepto de un sistema de tipo centrado en redes de este tipo se propuso a principios de los años ochenta, pero durante dos décadas no recibió el desarrollo adecuado. Solo en 2000-2001 se lanzó un proyecto completo de este tipo, que recibió el código "Constellation-M".

El desarrollador principal de ESU TZ es la empresa Sozvezdie, que forma parte del holding Ruselectronics de la corporación estatal Rostec. La preocupación realiza la coordinación general del trabajo, así como diseña y fabrica algunos componentes del sistema. Además, algunas otras empresas de las industrias radioelectrónica y de defensa se dedican al desarrollo y producción de equipos.



Terminal de operador de uno de los vehículos de mando y personal de la ESU TZ. Foto del Ministerio de Defensa de la Federación de Rusia.

En la segunda mitad de la década de 2000, se probó la primera versión del futuro ESU TK, según los resultados de los cuales se envió para su revisión. Las siguientes inspecciones a gran escala se llevaron a cabo a mediados de las décimas. Entonces, el primer evento importante que utilizó ESU TK fue el ejercicio Caucasus-2016. Según sus resultados, el sistema se mejoró nuevamente y luego se recomendó su adopción.

A fines de 2018, el Ministerio de Defensa realizó el primer pedido para la producción en serie de componentes ESU TZ. Luego se informó que durante los próximos años, se entregarían a las fuerzas terrestres decenas de equipos y equipos de brigada.

Hasta la fecha, estos planes se han cumplido, al menos en parte. El Ministerio de Defensa y los medios de comunicación informan de un reequipamiento completo de cuatro divisiones. Al mismo tiempo, el suministro de nuevos productos no se detiene y se lleva a cabo en interés de otras conexiones. Según datos conocidos, ya se han probado muestras seriadas de ESU TK durante ejercicios de varias escalas.



Operador en el trabajo. Foto del Ministerio de Defensa de la Federación de Rusia.

Paralelamente a la producción de un ESU TK moderno, se está desarrollando un sistema prometedor con el mismo propósito, al que se hace referencia con el código "Constellation-2015". Aún no se han mencionado detalles técnicos, pero se informa que dicho sistema no será inferior a los mejores análogos del mundo, y en algunos parámetros incluso los superará. Además, se está introduciendo en el mercado una versión de exportación del ESU TZ con el nombre de "Sistema automatizado de mando y control de escalones tácticos".

Pieza de hardware

En su forma actual, ESU TK es un complejo de control de campo de batalla multicomponente con varias funciones diferentes. Como parte del sistema operan simultáneamente 11 subsistemas para diversos fines, los cuales se encargan de intercambiar datos sobre la situación táctica, transmitir órdenes, interactuar con otras tropas, etc.

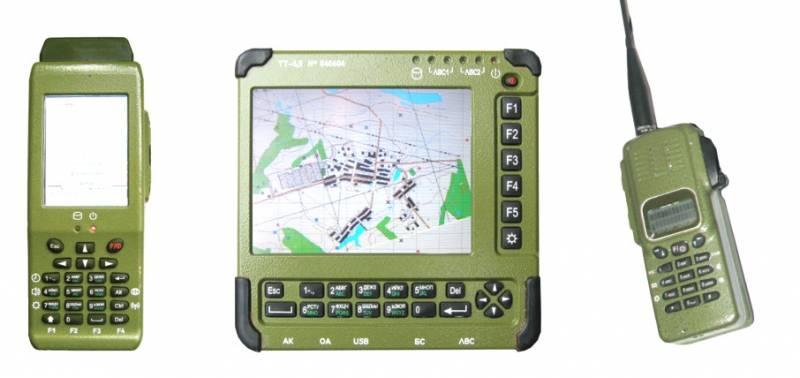

Una de las opciones de dispositivos para la infantería es el complejo UNKV-E. Photo Concern "Constelación"

ESU TK se construye sobre la base de varios tipos de vehículos de comando, personal y comunicaciones con modernos equipos electrónicos e instalaciones informáticas. Para su uso en varios equipos y en subdivisiones, se han desarrollado complejos de software y hardware de la composición requerida. Todos estos componentes permiten reunir todas las unidades de infantería de un escuadrón, vehículos blindados, equipos de reconocimiento, cuartel general, etc. en un único campo de información y control.

Los componentes clave de ESU TK son estaciones de radio de varios tipos, que brindan transmisión de voz y datos, incl. a través de un canal seguro. En particular, las estaciones de la familia R-168 "Acueducto" se utilizan en diferentes diseños. El sistema de control también incluye varios tipos de computadoras para procesar y distribuir datos. Se prevén medidas para proteger los canales de radio de interferencias, intercepciones y "piratería".



Complejo de hardware y software para vehículos blindados.

Para las unidades de infantería, independientemente de su especialización, los llamados. Equipo portátil compuesto por una tableta y una estación de radio. Con la ayuda de dicho equipo, integrado con el equipo estándar, el comandante de la unidad puede monitorear la situación táctica e intercambiar datos con el comandante superior. Se utilizan dispositivos similares para cálculos de UAV ligeros, ATGM, artillería remolcada, etc.

Los vehículos blindados de todas las clases principales están equipados con un complejo de software y hardware especial. El comandante del vehículo recibe un terminal para emitir e ingresar datos, asociado con el equipo de cómputo y las instalaciones de comunicación que lo acompañan. En nuevos proyectos de vehículos blindados, dichos dispositivos se proporcionan de inmediato. Según datos conocidos, el tanque T-14, los nuevos modelos de vehículos blindados de infantería, los cañones autopropulsados ​​"Coalition-SV", etc. fueron inicialmente adaptados para el trabajo centrado en la red. Los equipos más antiguos reciben tales dispositivos durante la modernización. Ya se están instalando en los cañones autopropulsados ​​T-90M MBT, Msta-SM2, etc.

Todas las unidades y equipos se ensamblan en una sola red con la ayuda de los equipos adecuados. Entonces, el ESU TZ incluye vehículos unificados de comando y personal R-149MA1, máquinas de comunicación R-142NMR, MP-1IM, etc. En el transcurso del trabajo de combate, todos ellos deben formar un campo de información y control con la capacidad de intercambiar datos rápida y libremente entre casi todos los participantes de acuerdo con sus necesidades.


Emisora ​​de radio transportable R-168-100KAE en versión de exportación. Foto Vitalykuzmin.net

Se prevé integrar ESU TK con los sistemas de control existentes de algunas armas de combate. Para ello, los puestos de mando habituales de este último reciben módulos de software y hardware adicionales. Por ejemplo, el control de defensa aérea se está integrando con ESU TZ usando el sistema Barnaul-T, y los sistemas de artillería antiguos podrán usar el vehículo de comando unificado 1V172-2.

Nuevos principios

El ESU TK utiliza un principio centrado en la red que es nuevo para nuestro ejército. Esto significa que los circuitos de control general incluyen puestos de mando de diferentes niveles, así como unidades individuales, vehículos, etc. Cada elemento de dicho sistema resuelve sus propios problemas e interactúa con otros, en su propio nivel o superior. Al mismo tiempo, no hay centros pronunciados en el sistema que sean críticos para todos los circuitos.

Trabajando como parte del Sistema de Control Unificado, cada vehículo de combate, unidad, vehículo de reconocimiento, etc. Transfiere al campo general datos sobre los objetivos identificados y otra información. Estos datos están disponibles de inmediato para todos los demás participantes en ESU TK en el mismo nivel o en un nivel superior. El comandante de la subunidad / formación puede distribuir objetivos y emitir designaciones de objetivos con una transmisión casi instantánea a la potencia de fuego seleccionada.




Vehículo unificado de comando y personal R-149MA1. Foto del Ministerio de Defensa de la Federación de Rusia.

De hecho, con la ayuda de ESU TK, se forma en tiempo real el mapa más detallado del campo de batalla con varios objetos enemigos y objetivos identificados. Gracias a esto, el comando tiene la oportunidad de ver la situación completa en el área de operación y hacer el uso más efectivo de las fuerzas y activos encomendados. Según algunos informes, las instalaciones informáticas basadas en inteligencia artificial pueden introducirse en el Sistema de control unificado. Analizarán la situación y sugerirán las mejores soluciones a los comandantes.

Las pruebas y la operación en las tropas mostraron que el uso de ESU TK en la estructura organizativa y de personal existente puede aumentar significativamente todos los indicadores de unidades y subunidades. En particular, la velocidad de los bucles de control aumenta 3 veces. La actualización de datos sobre el enemigo se acelera de 4 a 5 veces. En consecuencia, es posible realizar ataques más rápidamente contra objetivos recién identificados: no pasan más de unos minutos desde la detección hasta el impacto en un objetivo.

Grandes beneficios

Lamentablemente, el concepto de un sistema de mando y control de tropas centrado en la red no recibió de inmediato la atención y el apoyo necesarios. Fue posible comenzar a trabajar en el proyecto más importante hace solo dos décadas, y sus resultados en forma de nuevos equipos y máquinas aparecieron en las tropas solo ahora.



Cañones autopropulsados ​​"Msta-SM2". Debido a la instalación de la terminal ESU TZ, estos vehículos muestran mayores cualidades de combate. Foto del Ministerio de Defensa de la Federación de Rusia.

Sin embargo, a pesar de todas las dificultades del pasado, la tarea de crear una ESU TK se ha resuelto con éxito, y ahora la empresa Sozvezdie, junto con sus subcontratistas, produce los productos necesarios y los transfiere a las tropas. En solo un par de años, logramos obtener algunos de los resultados deseados y, en el futuro previsible, continuará el reequipamiento. Además, a largo plazo, se espera que aparezca una versión mejorada del ESU TK con características mejoradas. No debemos olvidar el proyecto de exportación de ACCS TK, que puede traer mucho dinero a nuestro país.

Llevar ESU TK a las tropas conduce a varios resultados importantes. En primer lugar, este es el surgimiento de lazos de control completamente nuevos con capacidades fundamentalmente nuevas. Además, las fuerzas terrestres reciben modernos vehículos de comando y personal y comunicaciones con un recurso completo, que pueden permanecer en servicio durante mucho tiempo. Lo mismo se aplica a los equipos de infantería y vehículos de combate. Al mismo tiempo, todos los componentes del sistema de control se crean sobre una base de elementos moderna, que también prolonga su vida útil.

Así, tras una larga espera, nuestro ejército recibe nuevos controles que afectarán positivamente a todos sus principales indicadores. El proceso de reequipamiento de piezas y conexiones ha alcanzado el ritmo requerido y da los resultados requeridos. Esto significa que en unos pocos años nuestras fuerzas terrestres cambiarán por completo a ESU TK y se convertirán en una fuerza aún más rápida, flexible y eficaz.
