SAM: PL-9D (DK-9)


Misiles Superficie-Aire
PL-9D (DK-9) (China)


 Haga clic debajo para ver la nota extendida

NOMBRE: Pi Li-9D (PL-9D), también conocido como Di Kong-9 (DK-9)

TIPO: sistema de misiles tierra-aire de baja altura

ESTADO DE SERVICIO: Actualmente en servicio en las fuerzas terrestres del EPL como sistema de defensa aérea de brigada de combate y de regimiento

PROGRAMA

El PL-9D (también conocido como DK-9) es un sistema de misiles superficie-aire móvil, de baja altura, proporcionando defensa aérea a las tropas de tierra. El misil fue un derivado de los misiles de corto alcance aire-aire guiado por infrarrojos (AAM) PL-9, que se informa son una copia china de los Python-3 israelíes, con capacidad de ataque todo aspecto y maniobrabilidad comparable a los misiles AIM-9L/ 'Sidewinder' M de EE.UU. y R-73 (AA-11) de Rusia.

La producción de la PL-9D/DK-9 comenzó en 1991, con un número limitado de servicio actual en el Ejército del ELP y el de Pakistán.

CARACTERÍSTICAS DEL DISEÑO

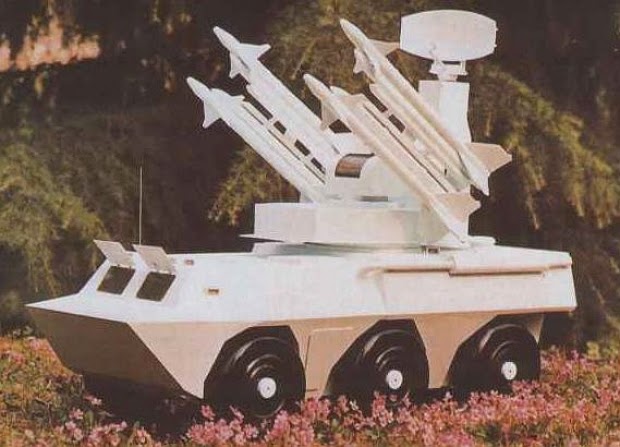

El modelo de la variante autopropulsada del PL-9D/DK-9 montado en un APC sobre ruedas Tipo 92 (WZ-551)

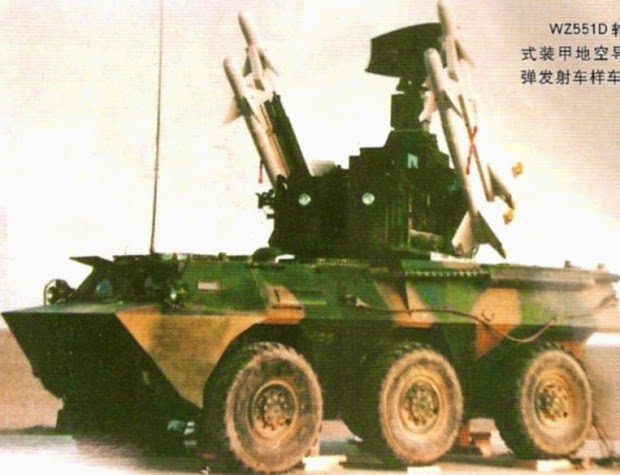

Los misiles PL-9D se montan en un lanzador de cuatro raíles. El lanzador puede ser montada en vehículos blindados o de otros chasis de acuerdo a las necesidades de los clientes. El sistema PL-9D en servicio con el EPL es sobre todo montado en un remolque, hidráulicamente estabilizados, en las cuatro ruedas del carro que es casi idéntica a la de la AAA de 37 mm. La variante autopropulsados llevado por un WZ-551 ruedas de APC también se ha visto en el Air Show a finales de 1980.



El misil utilizado es el PL-9D tierra-aire terminal de guiado infrarrojo pasivo versión del misil aire-aire PL-9. Es capaz de + / - 40 grados de ángulo del disparo y utiliza una unidad buscadora todo aspecto de cabeza refrigerado por gas criogénico de nitrógeno líquido, utilizando técnicas de orientación para la navegación proporcional .

El control de vuelo es realizado por la larga y puntiagudo aletas delta en la parte delantera del misil, al estilo Siderwinder de rollerons de estela de motor en la superficie de la aleta de popa la cola para prevenir el rolido y así mejorar el sistema de orientación.

SISTEMA DE DEFENSA AÉREA TIPO 390
El PL-9D puede ser utilizado independientemente, o en el Sistema de Defensa Aérea Integrado de Armas de Misiles Tipo 390. El complejo Tipo 390 se utiliza para proporcionar la protección aérea a un regimiento de campo una brigada del Ejército. Cada complejo está compuesto por:

-sistema C3I, que incluye una estación de radar, un regimiento / estación de mando de la brigada, 8 estaciones de mando del batallón, 24 comandos de compañía y puestos de control
-Ocho juegos de radar de búsqueda de ultra-baja altitud IBIS
-24 sistemas del sistema de control antiaéreo fuego Tipo 702 (incluyendo un sistema de vigilancia radar y óptica, un identificador amigo y enemigo, un sistema de transmisión de datos, y el equipo de control de tiro)
-Ocho sensores fotoeléctricos
-48 Artillería Antiaérea (AAA) doble-doble de 35 mm o 37 mm (opciones incluyen Tipo 90 o JP-113)
-24 lanzadores de SAM PL-9D (el sistema lanzador se designa como DK-9)
Cada sistema completo puede cubrir un espacio de aire de 3.000 kilómetros cuadrados y tener de 48 blancos simultáneamente.


Sistema integrado de defensa aérea Tipo 390, con la unidad de control de disparo Tipo 720 (a la izquierda), el AAA doble de 35 mm Tipo 90 (centro), y el lanzador DK-9/PL-9D SAM (derecha)

ESPECIFICACIONES

Longitud: 2.99 m
Diámetro: 0,167 m
Envergadura: 0,81 m
Peso: 120 kg
Propulsión: De un paso sólido motor del cohete propulsor
Altitud de funcionamiento: Mínimo 10 m, máximo 4.500 m
Alcance de funcionamiento: mínimo 1.000 m, máximo 15.000 m
Velocidad máxima: Mach 2
Orientación: Guiado infrarrojo pasivo todos los aspectos, con navegación proporcional
Cabeza de guerra: 11,8 kg HE
Tiempo de reacción del sistema: 10 segundos


DK-10A (izq) junto a DK-9C (der) en exhibición

Última actualización: 05 de abril 2003
