Lanzagranadas: Denel Y3 AGL (Sudáfrica)

Denel Y3 AGL





El Denel Y3 AGL es un lanzagranadas automático fabricado en Sudáfrica actualmente fabricado por Land Systems Denel. [3] Originalmente desarrollado por Aram Ltd como el AS88 como un arma de apoyo para la infantería, se compraron y modificados por vector, los derechos de patente que más tarde se convirtió en una división de Denel Ltd. Otras mejoras tasa de actualización de incendios y la adición de una computadora balística, con las pruebas de calificación final que tendrá lugar en 1998, y las pruebas de funcionamiento en el año 2002. El Y3 se puso en marcha durante los Emiratos Defense Systems 2003 Unido y Equipo incluido (DSEi) Exposición Internacional. [4]

Detalles del diseño

Mecanismo de funcionamiento y características

El lanzador dispara alta velocidad 40x53mm, granadas calibre trayectoria medianas a una velocidad de 360 ​​a 425 disparos por minuto. Operando a través del principio de largo retroceso, los fuegos Y3 de una recámara abierta (minimizando la posibilidad de granada de cocinar-off dentro de la revista), cuando en la lucha contra el retroceso. [5] Si bien todos los conjuntos móviles se almacenan para reducir el retroceso y la vibración, la unidad carece de un mecanismo de alimentación de la palanca convencional. La dirección de alimentación y municiones montajes de caja se pueden cambiar en el campo sin componentes adicionales, y también son capaces de ser de doble carga:. Que permite la selección de dos tipos diferentes de municiones de 40mm sobre la marcha [2]

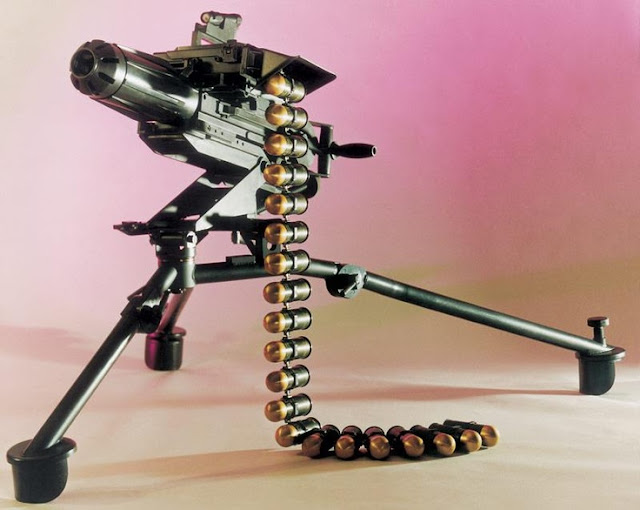

Se puede montar en los vehículos o se utiliza con un trípode de montaje en suelo. Atendido por un equipo de tres, el AGL se dispara normalmente utilizando un disparador manual; en un vehículo de este puede ser sustituido por un solenoide de disparo. [3] Debido a su baja fuerza de retroceso y bloque de cierre de peso ligero, se puede utilizar en aeronaves de peso ligero. [5]

Descripcion funcional

Las granadas del cinturón ligado se alimentan de la revista en su posición sobre el cañón. Hay la granada se extrae de la correa y empuja hacia abajo, para alinear con el cañón. Casos cartucho vacío se expulsan a través de una abertura en la parte inferior de la AGL [2] [6]

Mira electrónica

Debido a la trayectoria trayectoria parabólica de las granadas de 40 mm utilizadas, es posible utilizar la Y3 contra un objetivo que está fuera de la vista directa del usuario (por ejemplo, sobre la cubierta o los obstáculos, o alrededor de esquinas; hasta una elevación de 60 grados) . Este modo de fuego indirecto es, sin embargo, sólo realista posible en situaciones de combate si las coordenadas de su destino ya son conocidos (por ejemplo, calculada a partir de un puesto de observación hacia adelante); de lo contrario la unidad actúa como un mortero (aunque con un radio relativamente pequeño letal). [5] La computadora balística electrónica vinculada [conocido como el 'LobSight'] también puede utilizarse para reforzar esta línea de visión 'electrónica'. Mediante el cálculo de la posición, dirección y el ángulo necesario para la AGL para golpear un objetivo determinado, el LobSight ayuda mucho apuntar modificación: proporcionar impacto granada óptima y la utilización de municiones. Si estos datos se desconoce, la AGL todavía se puede utilizar para fijar el fuego represivo contra posibles ubicaciones del enemigo pero, de nuevo, a una exactitud reducida a menos que se añaden una mira láser o alcance el objetivo. [7]

Munición

El AGL Y3 de 40mm puede despedir a una amplia gama de granadas de "alta velocidad" de 40 × 53mm de 40mm unidas en cintas de 20 o 32 municiones. [8] El tipo de granada de 40 × 53 mm también es utilizado por otros lanzagranadas automáticos como el Mk 19 y Mk 47 Striker y son más poderosos que el 40 × 46mm utilizado todo el año en los lanzadores portátiles.

Granadas de alto explosivo (HE)
Diseñado principalmente para su uso contra vehículos y personal (con un radio víctima de 5m)
Granadas de Alto Explosivo; Doble Propósito (HEDP)
Mientras que esta munición tiene cierta capacidad perforante (penetrando limpiamente a través de 50 mm de blindaje, o de 350 mm de hormigón), que está diseñado principalmente para su uso contra vehículos blindados y fortificaciones.
Granadas de Práctica (P)
Esta granada, aunque no "en vivo", produce un destello y el humo de la cocción; destinado a la simulación y entrenamiento realista.
Granadas de Prácticas de Blanco trazadoras (TPT)
Aunque es similar a la munición de práctica, esta munición también produce un rastro de luz visible similar a otro tipo de munición trazadora.
Granadas de Práctica de Blanco (TP)
Esta munición es inerte, aunque posee las mismas propiedades balísticas como las municiones de HE y HEDP. También utilizado durante los ejercicios simulados.

Accesorios

Una maleta de transporte, el arma y el mazo de vista, arnés de municiones y trípode, soporte y arnés conjunto de herramientas se suministran con el arma; junto con un conjunto de herramientas, con el objetivo de luz y post. Una mayor personalización a través de los accesorios tácticos y encubiertas también puede ser adaptado.
