WVRAAM: AA-3 Anab (URSS)
Misil Aire-Aire AA-3 "Anab" (R-8, R-30, R-98) (Unión Soviética)
Haga clic debajo para ver la nota extendida
AA-3 Anab es el nombre en código de la OTAN para el misil aire-aire ruso R-8, R-30 y R-98 proyectado para atacar bombarderos volando alto y que equiparon a los cazas Su-9/Su-11 `Fishpot', Su-15/Su-21 `Flagon' y Yak-28P `Firebar'.
El proyecto empezó en la década de 60 para un misil con alcance de 12km. Tendría una versión IR y una por radar semi-activo. El misil original llamado de R-8M con la versión llamada de R-8MT y la de guiado por radar de R-8MR. El R-8M1 tenía alcance mayor y fue llamado de R-30. Já el R-98 y R-98M Tenían alcance mayor.
El R-8M tenía largo de 3,3m para la versión IR y 3,6m para la versión radar, diámetro de 220mm y peso de 275kg. Ya el R-30 pesa 293kg con alcance de 14km. El R-98 pesa 300kg y tiene alcance de 24km y mínimo de 2km con ojiva de 40kg.
El misil tiene cuatro aletas de control nariz y cuatro alas delta en el medio del cuerpo. Usa un motor de aceleración y otro de sustentación en el medio del cuerpo con exaustores laterales. El R-8M con sensor infrarrojo 8M-TGM solo atacaba blancos por detrás. El R-98MT tiene sensor IR todo aspecto.
El R-8M entró en servicio en Rusia en 1963, el R-8M1 en 1965, el R-98 en 1967 y el R-98M en 1976. Fue exportado a Alemania Oriental, Bielorrusia, Bulgaria, Eslovaquia, Hungría, Polonia, República Checa, Rumania y Ucrania.
El día 5 de septiembre de 1983 un Su-15 usó un Anab para derribar un Boeing 747 coreano que salió de la ruta y fue confundido con una aeronave espía americana.

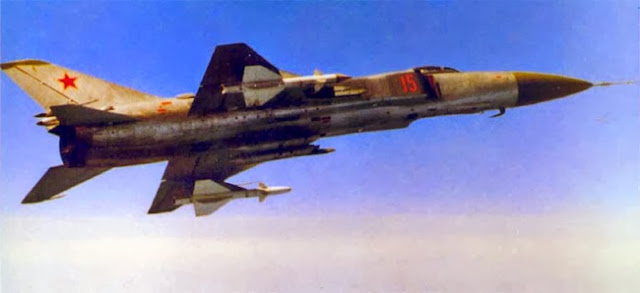

Un par de Anab en el interceptor Su-15 Flagon. En los cavidades de fuselaje están dos cápsulas con cañones.
Perfiles de las variantes Anab
