Rifle autocargante: Ljungman AG-42 / AG-42B (Suecia)

Rifle autocargante Ljungman AG-42 / AG-42B (Suecia)
Haga clic debajo para ver la nota extendida

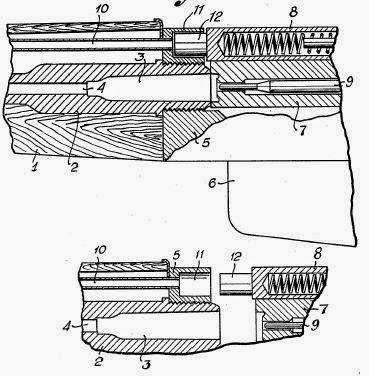

Dibujo de patente, emitida en los EE.UU. en 1943 a Erik Eklund; Sistema de gas rifle AG-42 se basa en esta patente.



Calibre: 6.5x55 mm SE
Longitud total: 1214 mm
Longitud del cañón: 622 mm
Peso: 4,71 kg vacío, w / o bayoneta
Capacidad del cargador: caja desmontable de 10 tiros


El rifle AG-42 (designación oficial Halvautomatisk Gevaer 42) fue desarrollado por el ingeniero sueco Erik Eklund, mientras trabajaba en la empresa CJ Ljungman AB. Oficialmente adoptado por el ejército sueco en 1942, este rifle sirve en Suecia hasta mediados de 1960, cuando fue reemplazado en servicio con 7.62mm AK-4 rifle (licencia-build HK rifle G3). La mayoría de los AG-42 rifles fueron fabricados durante la 2 ª Guerra Mundial; desde 1953 la mayoría de los rifles suecos fueron modificados para patrón de AG-42B. La maquinaria y la documentación a continuación se habían vendido a Egipto, donde se produjo la copia con licencia del AG-42 como 7.92mm Hakim rifle. El sistema básico AG-42 también fue modificado para producir egipcio carabina 7.62x39mm Rasheed, que se hizo en cantidades relativamente pequeñas. Muchos de hechos sueco fusiles AG-42B, así como algunos rifles Hakim y Rasheed fueron posteriormente vendidas en mercado de excedentes. Empresa danesa Madsen Syndicat AB intentó producir incorporado licencia AG-42, pero al parecer nunca fue la etapa de prototipo.

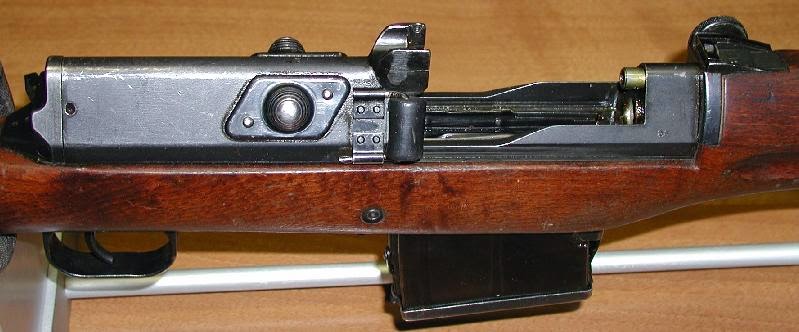

El AG-42 es un arma semi-automática operada a gas. El sistema de gas de impacto directo no tiene pistón de gas; En su lugar, los gases calientes se alimentan desde el barril a través del tubo de gas a la cara del cerrojo, donde actúan directamente sobre el portador del cerrojo. La AG-42B se diferencia de principios de AG-42 por tener el tubo de gas de acero inoxidable sin gas "depósito", que se utilizó originalmente para disminuir la presión alta. El cañón está bloqueado inclinando la parte trasera del cerrojo hacia abajo en el rebaje en el receptor, muy similar a SVT-40 ruso o belgas rifles FN FAL. El grupo de tornillos no tiene palanca del cerrojo dedicado; En cambio, una cubierta del receptor de deslizamiento se utiliza para retraer el grupo de tornillos manualmente. Para recorrer el perno manualmente, hay que comprender la tapa del receptor y empujar todo el camino a seguir. La cubierta se acoplará con el portador del cerrojo, y, cuando se tira hacia atrás, se llevará el grupo a lo largo de perno. Al final del movimiento hacia atrás, el portador del cerrojo se desacopla automáticamente de tapa del receptor, y luego se cierra de golpe hacia adelante bajo la presión del resorte de retorno.

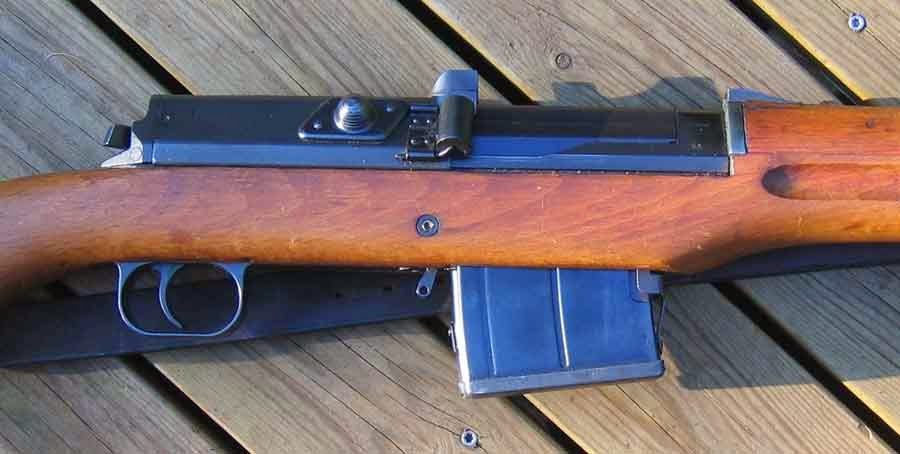

La AG-42B difiere de la anterior AG-42 por las superficies de agarre actualizados en ambos lados de la tapa (AG-42 tiene estrías; AG-42B tiene protuberancias cónicas). Además, AG-42B tiene un deflector de latón de goma montado detrás de la ventana de expulsión en el lado derecho de la cubierta receptor. Hay otras modificaciones internas, incluyendo las actualizaciones de la extractora, grupo de tornillos etc. compartimiento de la caja desmontable tiene 10 rondas, pero también se puede rellenar en el lugar, el uso de clips extraíbles estándar de tipo Mauser (2 clips por la revista). AG-42B tiene miras abiertas, con frente de mira ajustable en deriva, y la vista trasera, ajustable para el rango de 100 a 700 metros por intervalos de 100 metros. Palanca de seguridad se encuentra en la parte trasera del receptor, y se conecta a la izquierda de "fuego" ya la derecha de "seguro". Cuando se activa, la seguridad bloquea la tapa de gatillo y arrastrando, por lo que el rifle no puede ponerse en funcionamiento de forma manual o despedido. Rifles AG-42 y AG-42B pueden ser equipados con el cuchillo desmontable de tipo Mauser - bayonetas.
