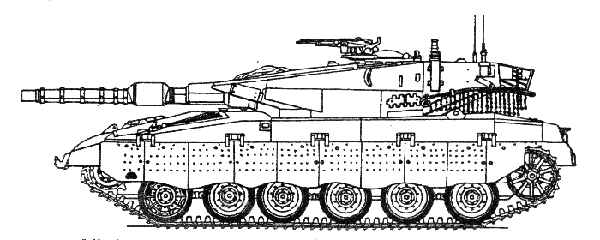

Merkava Mk 3
El Merkava es el principal tanque de batalla en servicio con las fuerzas armadas israelíes. Los primeros tanques Merkava Mk 1 se entregaron a las Fuerzas de Defensa de Israel (FDI) en 1979. La producción del Mk 1 continuó hasta 1983, cuando las FDI comenzaron a recibir el Merkava Mk 2. El Mk 2 presentaba una movilidad mejorada, un sistema de control de incendios. y armadura, así como la inclusión de un mortero interno de 60 mm. La producción de Mk 2 continuó hasta 1990, cuando fue reemplazada por la Mk 3.

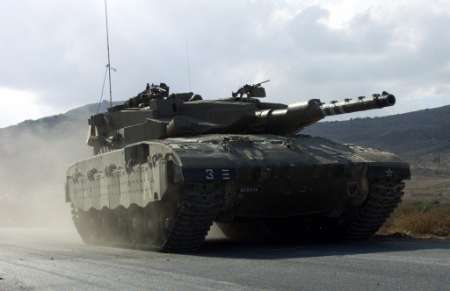

El Merkava Mk 3 entró en servicio con las FDI a principios de 1990. Todos los sistemas y ensamblajes fueron de nuevo diseño y todos, excepto el motor, son de diseño y producción israelíes. Entre las características destacadas del Merkava Mk 3 están: el nuevo sistema de suspensión, el motor de 1200 caballos de fuerza y la nueva transmisión, el cañón principal de mayor potencia y la protección balística provista por módulos de blindaje especiales. Cerca de 1000 tanques Merkava Mk 2 y Mk 3 están en servicio con las FDI.
El desarrollo del Merkava Mk 4 ha comenzado e incluirá un nuevo sistema de retroceso de gas comprimido y un manguito térmico para el cañón de 120 mm, para permitir el disparo de municiones de energía cinética mejorada.
Armamento

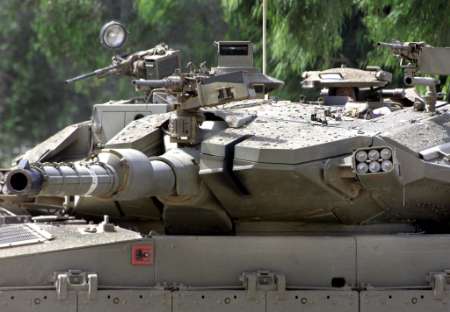

El cañón principal es un cañón de ánima lisa de 120 mm desarrollada por Israel Military Industries. El cañón tiene una funda térmica de Vidco Industries, que aumenta la precisión al evitar la distorsión a través de los efectos del calor y los golpes. El tanque lleva un almacén de municiones de 50 cartuchos de municiones de 120 mm. El tanque también está equipado con tres ametralladoras de 7,62 mm, dos montadas en el techo y una coaxial con el cañón principal. El tanque lleva un depósito de 10,000 cartuchos de municiones de 7,62 mm.El sistema de mortero Soltam de 60 mm es capaz de disparar proyectiles de explosivos y bombas de iluminación. La tripulación puede cargar, apuntar y disparar el sistema de mortero desde dentro de la torreta.
Protección
El tanque está equipado con el sistema de advertencia láser Amcoram LWS-2, con una pantalla de advertencia de amenaza instalada en la estación del comandante.
La torreta y el casco están equipados con un sistema de armadura modular que se puede cambiar en el campo. La sección delantera de la torreta está equipada con bloques adicionales de armadura que brindan protección adicional contra la última generación de misiles antitanque de ataque superior.
Una falda de cadenas con pesas de bolas está instalada en la mitad inferior del bullicio de la torreta. Los proyectiles HEAT entrantes detonan al impactar con las cadenas en lugar de penetrar en el anillo de la torreta. Los faldones laterales de armadura de resortes protegen las ruedas y las pistas.
Control de tiro y observación
El sistema de control de torreta electrohidráulico instalado en el Merkava Mk 1 y Mk 2 ha sido reemplazado por un sistema totalmente eléctrico y electrónico en el Mk 3, operado por el artillero o el comandante. El avanzado sistema de control de incendios Knight Mk III (Baz), de Electro Optics Industries (EL-OP) y Elbit Ltd, le brinda al tanque la capacidad de activar objetivos móviles mientras está en movimiento.
La estación del artillero está equipada con un canal de visión térmica y de televisión diurna, que se estabilizan en dos ejes. Un telémetro láser y un rastreador de objetivos están integrados a la vista del artillero. El rastreador automático de blancos Elbit puede apuntar automáticamente al objetivo utilizando los datos de imagen presentados en las vistas diurnas o nocturnas.
La estación del comandante está equipada con una vista que puede transmitirse ópticamente a la vista del artillero. El Merkava 3 está siendo equipado con una nueva vista panorámica estabilizada día / noche, que da capacidad de cazador / asesino.
Propulsión
El Merkava Mk 3 está equipado con un diésel AVDS-1790-9AR suministrado por Teledyne Continental Motors. El diesel refrigerado por aire proporciona 1.200 caballos de fuerza, en comparación con el motor de 900 caballos de fuerza instalado en los modelos Mk 1 y Mk 2. El sistema de transmisión del tanque fue desarrollado por la subsidiaria de Ashot Ashkelon Industries Limited de Israel Military Industries.Modelos
Merkava Mk 3A
Primer modelo del tanque Merkava Mk 3.
Merkava Mk 3B
Merkava Mk 3A con armadura mejorada.
Merkava Mk 3 Baz
Merkava Mk 3B con el sistema avanzado de control de incendios Knight Mk III (Baz), de Electro Optics Industries (EL-OP) y Elbit Ltd, proporciona al tanque la capacidad de activar objetivos en movimiento mientras está en movimiento (un rastreador automático de blancos), y Mejoras significativas en la protección balística.
Merkava Mk 3D
Merkava Mk 3 Baz con armadura de cuarta generación, placas de blindaje adicionales en el chasis y la torreta.
Características principales del Merkava Mk. 3
Características principales
Cañón de ánima lisa de 120 mmMortero interno 60 mm.
Armadura especial modular
Protección NBC - compartimento de combate sobrepresionado
Aire acondicionado
Sistema automático de extinción de incendios
Sistema de alerta electromagnética
Lanzadores instantáneos de humo grande
Sistema avanzado de control de incendios
Línea de visión estabilizada de 2 ejes, perseguidor automático, visión diurna / nocturna
Capacidad anti-helicóptero
Sistema de control de torreta totalmente eléctrico
Puerta de acceso trasera
Motor de 1200 HP
Transmisión completamente automática
Suspensión mecánica avanzada
Datos técnicos
Peso
Combate cargado 65 toneladasDimensiones
Longitud total, cañón delantero 9.04 m.Ancho total, sin faldas de 3.72 m.
Altura, a torre torreta de 2.66 m.
Armamento
Cañón principal 120 mm.Almacenamiento de municiones 48 cartuchos.
(En contenedores individuales a prueba de salpicaduras y contra incendios).
Ametralladoras 3 X 7.62 mm.
Mortero, interno 60 mm.
Sistema de control de fuego
Mira panorámica del comandante, independiente.Ampliación del canal diurno X 4.8 y X 12.
Monitor térmico y pantalla de TV
Mira de artillero 2 ejes estabilizado.
Ampliación del canal diurno: X12.
Monitor térmico y canal de televisión.
Rastreador automático para comandante y artillero
Sistema de Control de Armas y Torretas
Arma y torreta de accionamiento todo eléctrico.
Control de armas
- Max. Elevación de velocidad y 15 ° / seg.- Max. Velocidad de recorrido y 34 ° / seg.
Granada instantánea de humo
2 lanzadores, 24 granadas.
Sistema de protección y aire acondicionado NBC.
- Funcionamiento híbrido (sobrepresión y operación de máscara personal)
- Suministro de aire fresco a máscara y mono.
Motor
Tipo diesel, 4 tiempos, refrigerado por aireConfiguración 90 ° V 12
Potencia 1200 HP
Transmisión
Tipo hidrocinético, totalmente automático.Cambios 4 delateros, 3 reversas
Suspensión
Tipo hidromecánicoRecorrido rueda de carretera 300 mm (encuadernado).
Pista de acero, solo pin seco
Rendimiento
Alcance en carretera dura nivel 500 km.Max. Velocidad del camino 60 km / hr.
55 km / h máx. Velocidad de campo traviesa
02 de enero de 2003
El último "Merkava 3" tanque que se produjo, se presentó hoy (2 de enero) en una ceremonia especial que se celebró en una de las bases de la Dirección de Logística y Tecnología del IDF.
El nuevo modelo "Merkava 4" pronto estará operativo en el Cuerpo de Armadura.
En la foto: brig. El general David Angel, jefe del proyecto "Merkava", otorgó documentos de tanques del último tanque "Merkava 3" a un Comandante de la División del Cuerpo de Blindados, el teniente coronel Zafrir Orpaz.
