APC: MT-LB (URSS)

Pbv 401

MT-LB
Wikipedia


Una vista delantera izquierda de un APC multi-propósito a orugas soviético MT-LB en exhibición en Bolling Air Force Base
 Haga clic debajo para ver la nota extendida

Tipo Transporte blindado de personal
Lugar de origen Unión Soviética
Historia de servicio
En servicios finales de 1960 - presente
Especificaciones
Peso 11,9 toneladas (13,1 toneladas cortas; 11,7 toneladas largas)
Longitud 6,45 m (21 pies 2 pulg)
Ancho 2.86 m (9 pies 5 pulg)
Altura 1,86 m (6 pies 1 pulg)
Tripulación 2 (+ 11 pasajeros)
Armadura 14 mm máx.
Armamento principal ametralladora de 7.62 mm PKT con 2.500 tiros
Motor YAMZ 238, V-8 diesel
240 CV a 2.100 rpm
Peso / potencia de 20 CV / tonelada
Suspensión Barra de torsión
Alcance operacional
500 km (310 millas) (carretera)
Velocidad 61 kmh (38 mph) (carretera)
30 kmh (19 mph) (off-road)
5 a 6 km / h (3,7 MPH) (en el agua)



El MT-LB (многоцелевой тягач легкий бронированный, Mnogotselevoy Tyagach Lekhko Bronirovannyi / multiusos de remolque de vehículos blindados de luz) es un vehículo auxiliar a orugas blindado multi-propósito soviético totalmente anfibio, que fue introducido por primera vez a finales de 1960. Inicialmente, el vehículo fue conocido como el M 1970 en Occidente.

Desarrollo

En la década de 1970, el Centro de Auto Soviética y Dirección Tractor comenzaron un programa de desarrollo para reemplazar la serie AT-P de tractores de artillería (que se basaban en el cañón autopropulsado aerotransportado ASU-57) con una nueva generación de vehículos. El MT-L fue desarrollado para cumplir con este requisito basado en el chasis del tanque ligero anfibio PT-76. El MT-LB es la variante blindada de la MT-L. Entrando producción a principios de 1970, era barato para construir, que se basa en muchos de los componentes existentes, por ejemplo, el motor, el cual fue desarrollado originalmente para camiones. Está construido en la planta de tractores Jarkov y bajo licencia en Polonia por Huta Stalowa Wola y Bulgaria.


Ejemplar sueco, ex- alemán oriental.

Descripción

La tripulación, un conductor y un comandante / artillero se sientan en un compartimiento en la parte delantera del vehículo, con el motor detrás de ellos. Un compartimiento en la parte trasera permite que hasta 11 de infantería para llevar o una carga de hasta 2.000 kg. Una carga de 6.500 kg puede ser remolcado. El vehículo está totalmente anfibio, siendo propulsado por sus pistas en el agua.

Una pequeña torreta en la parte delantera del vehículo se ajusta a una ametralladora PKT 7,62 mm con 360 grados de desplazamiento manual y una elevación de -5 a 30 grados. El vehículo está ligeramente blindado contra las armas pequeñas y esquirlas de concha con un espesor de 3 a 10 mm de acero. El compartimento de infantería tiene dos escotillas más de la parte superior, que se abren hacia delante. Hay cuatro puertos de cocción - uno en cada lado del casco, los otros dos en las puertas dobles trasera del compartimento de infantería.

El conductor está provisto de un periscopio infrarrojo TVN-2, que en combinación con la luz de búsqueda blanco/infrarrojo OU-3GK ofrece un alcance de unos 40 m. Todos los vehículos incluyen un sistema de NBQ.


9P149 Shturm-S en el Museo de Artillería de San Petersburgo

Variantes

La ex URSS

MT-L

• MT-LB (izdeliye 6) - modelo básico, a menudo utilizado como sencillo APC sino también como tractor de artillería o ambulancia. En Occidente el término MT LB-Blade o MT-LB M1980 se utiliza para los vehículos que están equipados con una hoja de empuje hidráulico.
• MT-LBV (vezdekhodnyj) - bajo la versión vía de la presión, con 565 pistas mm dando una presión sobre el suelo de 0,27 kgf / cm² (26 kPa). Se utiliza en las regiones del Ártico en vez de BMP o BTR vehículos de ruedas.
• MT-LBVM - con ametralladora TVNS 12,7 mm en lugar de los 7,62 mm torreta ametralladora originales.
• MT-LBV-N
• MT-LBV-NS
• MTP-LB - Versión soporte técnico sin torreta, un marco y estiba en el techo.
• SNAR-10 "Jaguar" (Stantsiya nazemnoy artilleriskoy Razvedki) - con radar de vigilancia terrestre 1RL-127 ("Big Fred") en una gran torreta giratoria. Rango: 16 km. Designadores viejos OTAN son MT-LB M1975 y MT-LB SON.
• SNAR-10M "Pantera" - actualizado, sistema automatizado con un alcance de 40 km.
• 9A34 - vehículo de lanzamiento del sistema 9K35 "Strela-10" (SA-13 Gopher).
• 9A35 - como por 9A34 pero, además, con el sistema de detección pasiva.
• 9P149 "Shturm-S" - versión antitanque con el lanzador retráctil para ATGM 9M114 Kokon. Los vehículos lleva 12 misiles a bordo y entró en servicio en 1979. Tiene una tripulación de 2.
• RKhM "Kashalot" (razvedivatel'naya khimicheskaya mashina) - productos químicos vehículo de reconocimiento con detección, señalización y dispositivos de alarma. Este modelo tiene la forma del casco y la puerta trasera única del 2S1. El ex designador Occidental: ATV M1979 / 4.
• RKhM-K - versión del sistema con equipos de la señal adicional, pero sin sensores o marcadores.
• RPM (radiatsionno-poiskovaya mashina) - vehículo de reconocimiento radiológico con un solo dispensador de banderas KZO-2 y equipado con dispositivos de detección de radiación NGP-81 (gamma), KDN-2 (neutrones), KRB-1 (beta), ARC-1 (alfa).
• K-611 - vehículo de reconocimiento radiológico.
• K-612 - vehículo de reconocimiento radiológico.
• AZM "Vostorg-1" (aviatransportabel'naya zemlerojnaya mashina) - vehículo ingeniero, equipado con una hoja de empuje hidráulico y un brazo hidráulico extensible con un cubo.
• MT-LBu - variante con casco más grande y chasis más largo. Muchos de los llamados "variantes MT-LB" de hecho se basan en la MT-LBu.
• UR-77 "Meteorit" - sistema de desminado con manguera explosiva impulsada por cohetes.
• 2S1 obús autopropulsado de 122 mm.

Rusia

• MT-LBM (izdeliye 6M) - MT-LB modernización desarrollada por Muromteplovoz en la década de 1990. Puede ser equipado con varias torretas diferentes.
• MT-LBM (izdeliye 6MA) - MT-LBM equipado con una torreta de BTR-80.
• MT-LBM (izdeliye 6MA1) - MA armado con AGS-17 de 30 mm lanzagranadas automático adicional.
• MT-LBM (izdeliye 6MA4) - MA1 armado con KPVB 23 mm en lugar de KPVT 14,5 mm ametralladora pesada.
• MT-LBM (izdeliye 6MA2) - MA armado con KPVB 23 mm en lugar de KPVT 14,5 mm ametralladora pesada.
• MT-LBM (izdeliye 6MA3) - MT-LBM armado con cuatro lanzadores ATGM 9M133 Kornet, ametralladora de tanque PKTM de 7.62 mm y un lanzagranadas automático AGS-30 de 30 mm.
• MT-LBM (izdeliye 6MB) - MT-LBM equipado con una torreta de BTR-80A.
• MT-LBM (izdeliye 6MB2) - MB armados con AGS-17 de 30 mm.
• MT-LBM (izdeliye 6MB3) - MT-LBM armado con GSH-23V 23 mm, AGS-30 de 30 mm y una "Kord" de 12,7 mm.
• MT-LBM (izdeliye 6MB4) - MT-LBM armado con GSH-30K 30 mm, AGS-30 de 30 mm y "Kord" 12,7 mm.
• MT-LBM (izdeliye 6MB5) - MT-LBM armado con pistola de doble 23 o 30 mm, SAM "Igla" y equipado con mejores miras.
• MT-LBM1 (izdeliye 6M1) - MT-LBM equipado con motor de 300 a 310 CV.
• MT-LBM2 - MT-LBM Paquete de actualización desarrollada por Kurganmashzavod con nuevo motor y transmisión, suspensión mejorada, BMP faldones laterales estilo etc. Prototipo.
• 2S24 - portador de mortero con mortero 2B24 (o 2B14 "Podnos") de 82 mm y 83 proyectiles. El designador sistema para el vehículo portador, morteros y municiones es 2K32 "Deva". El 2S24 fue diseñada por TsNII "Burevestnik" y tiene una tripulación de cinco años.
• MT-LBVMK -. Una modificación de MT-LBVM con ametralladora "Kord" 12,7 mm en lugar de la TVNS de 12,7 mm

Bulgaria

• MT-LB AT-I - tractor para los sistemas de colocación de minas. Equipado con bastidores de minas antitanque.
• MT-LB RHR o MR HR (mashina za radiatsionno i khimichesko razuznavane) - NBC vehículo de reconocimiento con los dispositivos de detección, alarmas, muestreo y marcas.
• MT-LB SE - ambulancia.
• SMM B1.10 "Tundzha" (samokhodna minokhv'rgachka) - plataforma de mortero con M-38/43 120 mm de mortero y 58 tiros.
• SMM 74 B1.10 "Tundzha-Sani" - versión mejorada con 2B11 120 mm de mortero.
• KSHM-R-81 "Delfín" - vehículos de Comando y Estado Mayor con radios R-123M, R-130M y R-31M, una antena marco AZI, un generador y una cúpula adicional en el techo del casco.
• MT-LB TMX - portador de mortero con 82 mm de mortero M-37M.
• BRM "Sova" (bronirana razuznavatelna mashina) - versión de reconocimiento con sistema de detección NBC ASP-3 y VPHR, equipos de radio R-123M y R-31M, PAB-2 con el objetivo círculo y dispositivo de visión nocturna NSPU. Viene en tres versiones con equipamiento especializado adicional:
• "Sova-1" - con radioset R-130M, una antena marco AZI y un mástil telescópico.
• "Sova-2" - con R-143 radioset "Lira".
• "Sova-3" - con PSNR-5K (1RL-133) de radar de vigilancia del campo de batalla.
• R-80 - vehículo observador avanzado con dispositivos de observación de artillería.
• BMP-23 (Bojna mashina na pekhotata) - Vehículo de combate de infantería con un 23 mm arma 2A14 y ATGM 9K11 "Malyutka" en un 2-hombre torreta. El chasis se basa en la de la MT-LB pero con componentes de la 2S1 y equipado con un motor de 315 hp.
• BMP-23D - versión mejorada con lanzadores 9K111 "Faggot" y granadas de humo.
• BRM-23 - versión de reconocimiento. Prototype.
• BMP-30 - chasis similar al BMP-23 pero con la torreta completa de la fabricación soviética BMP-2. Sólo el 10 construidos.

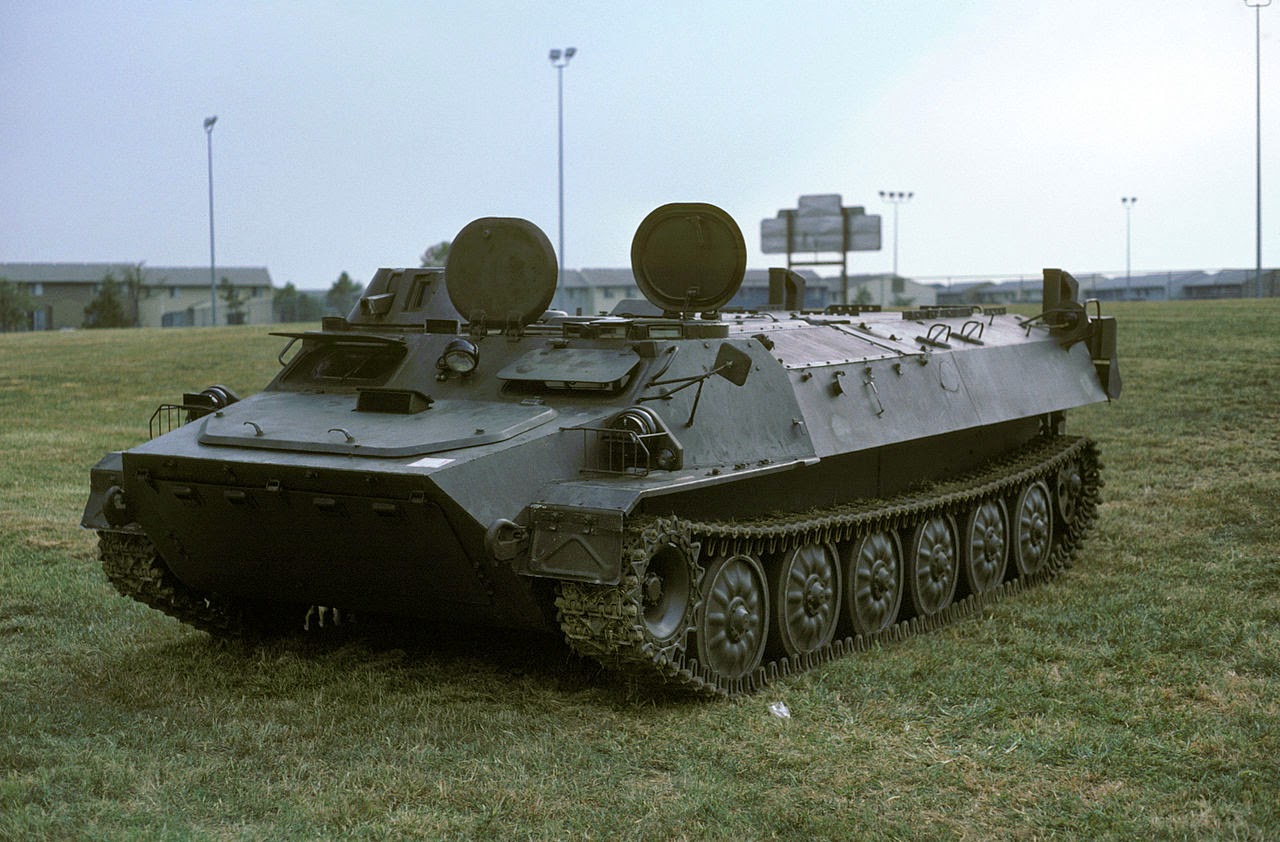

MT-LB Ex-Alemania Oriental usado por los marines estadounidenses en el papel OPFOR

Alemania del Este

• MT-LB (Pi) -. Vehículos de combate ingeniero
• MT-LB (Pzj) - versión para las unidades antitanque.
• MT-LB (Pzj FU) - vehículo de mando de las unidades antitanque.
• MT-LB (BO) SFL - batería del vehículo de mando en las unidades de artillería autopropulsadas.
• SaN MT-LB - ambulancia
• MTP-LB - vehículo de apoyo técnico.

Irak

• MT-LBV iraquí equipado con orugas más anchas
• MT-LB convertida en un SPAAG por el montaje de un cañón doble antiaéreo de 23 mm ZU-23-2 en la parte trasera del vehículo. El arma tenía sus ruedas removidos y como tal no se podía desmontar y utilizar por separado fácilmente. Había por lo menos dos variaciones de esta conversión; uno con el ZU-23-2 montada en una torreta de techo abierto, el otro con el ZU-23-2 montada sobre una plataforma que se extiende más allá del casco de la MT-LB con un techo para los operadores de cañones. La segunda versión fue muy probablemente destinado a ser utilizado en un papel de apoyo de fuego, ya que el techo obstaculizaría la mira de la pistola a una altitud elevada.

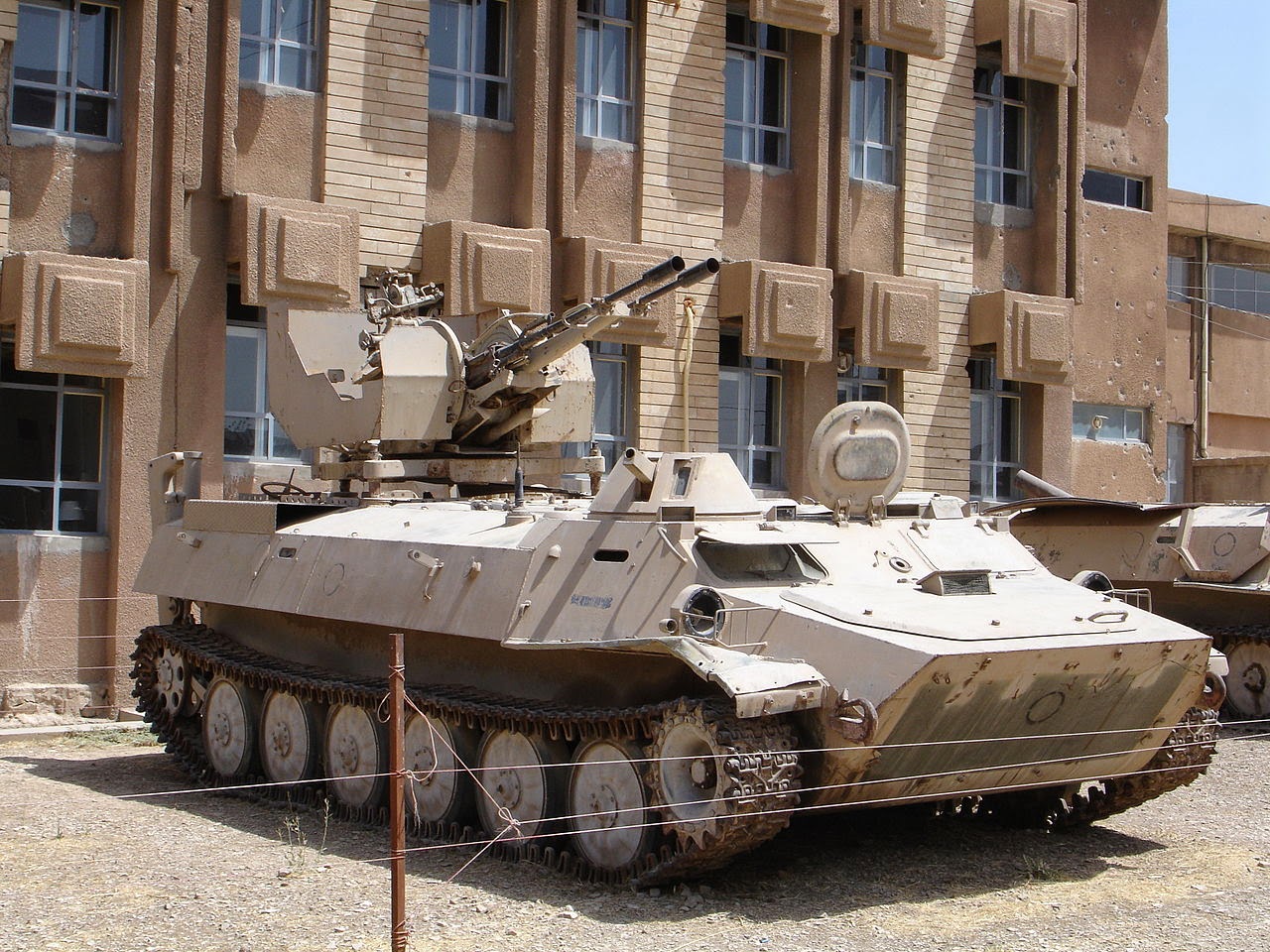

MT-LB iraquí transformado en un SPAAG armado con un cañón antiaéreo ZU-23-2.

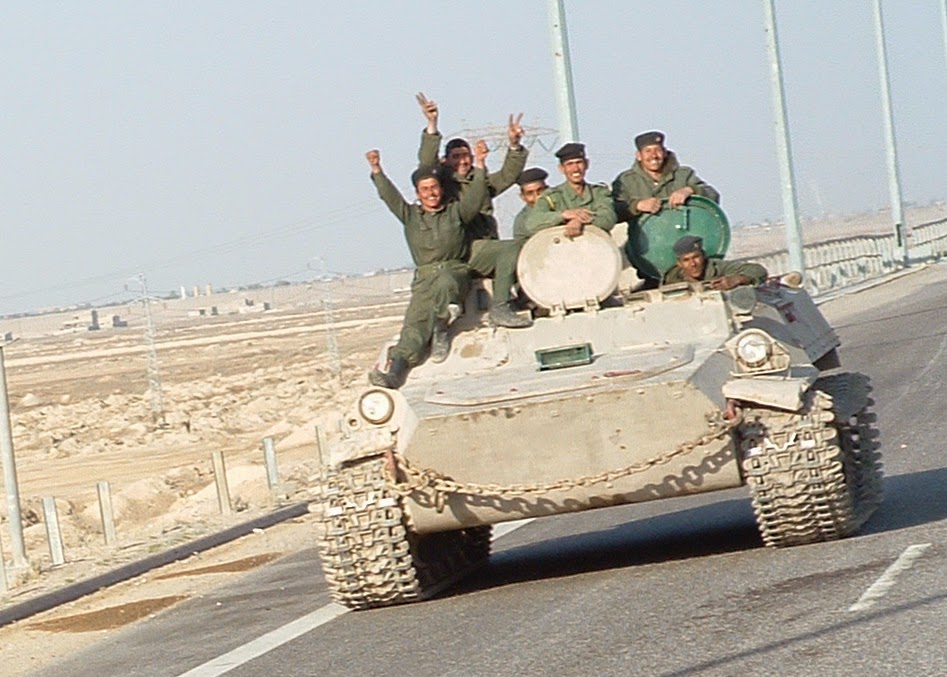

MT-LBV iraquí equipado con orugas más anchas

Polonia

La HSW SA (Huta Stalowa Wola SA) polaca produjo bajo licencia MT-LB desde 1976, y también desarrolló un chasis modificado SPG-2, con capacidad mejores flotantes. [8]

• MT-LB-2 PA - variante APC con una torreta de SKOT-2AP, armado con KPVT 14.5mm alta elevación MG y 7.62mm PKT CMG. Prototipo solamente.
• WEM Lotos - vehículo de evacuación médica con cuatro camillas.
• WPT Mors - recuperación blindado y reparación de vehículos, producidos a partir de 1983.
• R-137T (Radiostacja Ruchoma UKF) - Señales de vehículo con conjunto de radio VHF R-137. Entró en servicio en 1987 y tiene un rango de 70 a 150 kilómetros.
• ZWD-1 "Irys" (dowodzenia Wóz zautomatyzowany) - vehículo de mando, pertenece al comando automático ajustado "Irys".
• MT-LB-23M "Krak" - variante de APC con un arma de 23 mm en una torreta no tripulada. Prototipo solamente.
• Promet - antiaéreo autopropulsado con dos cañones de 23 mm, de sólo 1979. Cuatro prototipos.
• "Przebiśnieg" - sistema de guerra electrónica, consta de tres vehículos diferentes:
• SZ o MT-LB Z (stacja zakłóceń) - vehículo de perturbación EW;
• SR o MT-LB R (rozpoznania stacja) - vehículo Comint / Sigint;
• WD krel - puesto vehículo de mando (Wóz dowodzenia kompanii radioelektronicznej).
• SPG-2 - Vehículo de base muy modificada, con sección y hidrojets nariz reelaborado para una mejor flotación:
• TRI Hors - vehículo de ingeniería de reconocimiento, construidos en serie a partir de 1983, armados con 12.7mm TVNS AAMG montado en una torreta;
• WPT Mors-II - recuperación y reparación de vehículos blindados, producido a partir de 1986, armado con 12.7mm TVNS AAMG montado en una torreta;
• Opal-I y Opal-II - vehículos de mando de la artillería, con una torreta con NSWT-12.7 Utios: Opal-I con un 245 CV (180 kW) turbocharched motor diesel SW680 / 167/1, Opal-II con un 300 CV (220 kW) SW680T motor (YAMZ-238N) y un chasis más largo con 7 ruedas de carretera en cada lado. [9] Prototipos solamente.
• BWO-40 - Vehículo de combate de infantería con cañón de 40 mm Bofors. Una torreta similar fue montado en el BWP-40 (BMP-1 actualización). Prototipo solamente.

Suecia

El MT-LB sueco convertido en Pbv 401

• Pbv 401 (pansarbandvagn) - modificado ex vehículo este de Alemania con ametralladoras de 7,62 mm Ksp 95 y Ksp 58.
• Stripbv 4011 (stridsledningbandvagn) - a nivel de batallón puesto de mando.
• Bgbv 4012 (bärgningsbandvagn) - designación sueca para el MTP-LB.
• Rlpbv 4014 / T (radiolänkbandvagn) - Vehículo de señales.
• Stripbv 4015 (stridsledningbandvagn) - puesto de mando a nivel de compañía.
• Lvrbpbv 4016 (luftvärnsrobotbandvagn) - designación para vehículos, equipados con RBS 70.
• Pvrbbv 452 (pansarvärnrobotbandvagn) - con ATGM RBS 56 BILL 1.

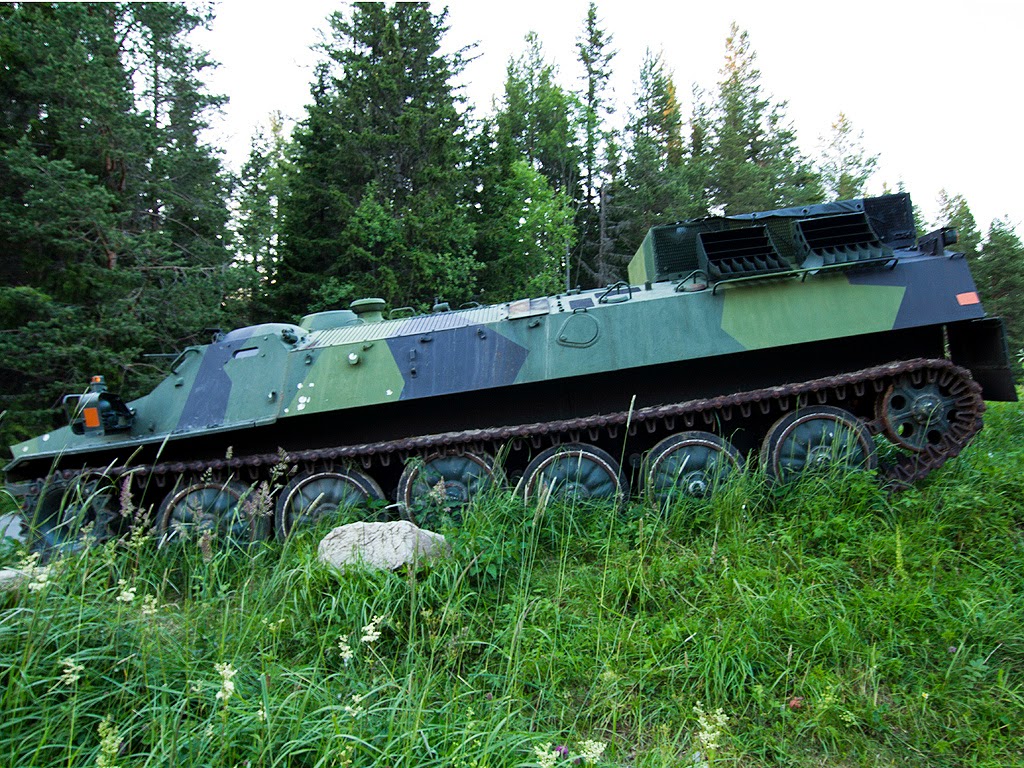

Lvrbpbv 4016

Usuarios

 Armenia - 145
 Azerbaiyán - 393
 Bangladesh - Se utiliza en misiones de la ONU
 Bielorrusia - 66
 Bulgaria - 812 Alrededor de 500 a 600 MT-LBs fueron construidos localmente
 República Checa - Sólo Strela-10
 Finlandia - 367 MT-LBV (incluyendo 147 401S PBV que habían sido comprados a Suecia en 2011)
 Georgia - 80
 Irak - 61 Ejército iraquí. En mayo de 2012, el gobierno iraquí llegó a un acuerdo para la adquisición de 500 versiones búlgaros fabricados y mejorados de MT-LB de TEREM.
 Estado Islámico de Irak y el Levante
 Kazajstán - 200
 Lituania - 10 (fueron transferidos de Polonia en 2000)
 Moldavia - 62 (MT-LB, SNAR-10, MT-LBu y Shturm-S)
 Nigeria - 67
 Polonia - 352 (Parcialmente Opal y derivados, uso limitado de MT-LBu)
 Rumania - 8 (SNAR-10)
 Rusia - 1493 en el servicio activo, más de 5.000 en el almacenamiento
 Suecia - 460 (Llamado Pbv 401, ex Alemania Oriental, compró 1993; se reducirá en 147 antes de finales de 2011, vendidos a Finlandia)


Pbv 401

 Ucrania - 2090
 Estados Unidos - utilizados por los militares en misiones OPFOR

Los antiguos operadores

• Alemania del Este - 721 MT-LB  hechos en Bulgaria de los que fueron 32 SNAR-10 y 36 Strela-10M. Unificados con Alemania Occidental.
• Alemania - tomado del ejército de la RDA, todos desechados o vendidos a otros países.
• Unión Soviética - Pasados a los estados sucesores.
• Hungría - Strela-10 y SNAR-10

Pbv 401
