Destructor de Clase Guangzhou o Tipo 052B
Weapons and Warfare

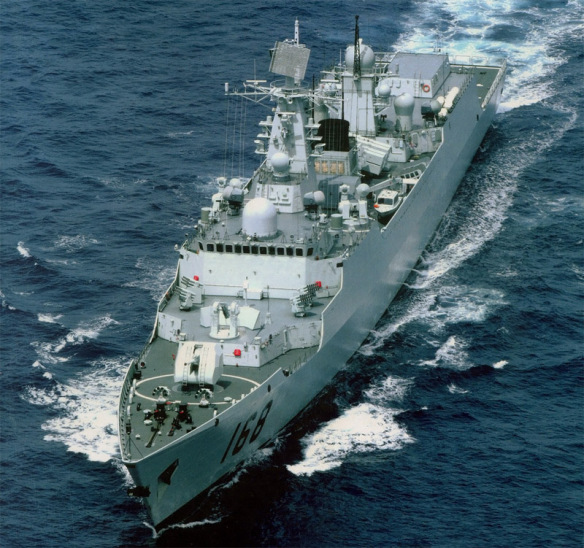

El Tipo 052B o el destructor de la clase de Guangzhou (nombre de informe de la OTAN: clase Luyang I) es una clase de destructor de misiles multiusos construido por la República Popular de China. Se han construido dos barcos, con Guangzhou (168) y Wuhan (169), ambos encargados en el AELP en julio de 2004. Esta clase cuenta con un casco sigiloso y sistemas de defensa aérea significativamente mejorados, un área que había sido una gran debilidad en barcos anteriores Diseñado por China. Estos barcos representan una mejora importante con respecto a los buques de la generación más antigua y reflejan la necesidad de la AELP de tener un destructor moderno.
El Tipo 052B está construido con considerable tecnología rusa, incluido el sistema de misiles de defensa aérea 9M38 Buk-M1-2 (nombre en clave de la OTAN: SA-N-12 Grizzly), un sistema de defensa aérea extremadamente eficaz con un alcance de 38 km. La mayoría de los analistas militares esperan que la clase de Guangzhou sea similar al destructor de la clase soviética rusa en términos de rendimiento general. El desplazamiento del Tipo 052B es de 5850 toneladas. El barco cuenta con un diseño de "punto bajo" combinado con pintura absorbente de radar para reducir la firma del radar. El embudo del barco incorpora dispositivos de refrigeración para reducir las firmas de infrarrojos. La cubierta de vuelo de popa puede albergar un helicóptero Kamov Ka-28 ASW.
Los Tipo 052B están equipados con dos lanzamisiles, uno delantero y otro en popa en el barco. Estos lanzadores pueden lanzar el misil tierra-aire Grizzly SA-N-12. Cada lanzador tiene dos radares de control de fuego de cúpula delantera MR-90 dedicados y lleva un total de 48 misiles. También tienen cuatro quads YJ-83 lanzadores de misiles de crucero anti-barco ubicados en medio del barco. Para las pistolas hay un cañón de 100 mm en posición "A" y este es el primer buque de la AELP que está equipado con un sistema de armas de corto alcance o CIWS. Para amenazas debajo de la superficie, está armada con 2 tubos de torpedo anti-submarinos Yu-7 triples de 324 mm y dos lanzadores de cohetes antisubmarinos de 240 mm de barril tipo doce de doce barriles. El tipo 052B está equipado con cuatro lanzadores de granadas tipo 724 de 18 barriles para parte de su suite de defensa personal.
Sistemas de armas
El destructor Tipo 052B está armado con dos lanzamisiles tierra-aire de fabricación rusa, uno en la cubierta delantera detrás del cañón principal de 100 mm y el otro en la parte superior de la suspensión del helicóptero. Los lanzadores pueden disparar el último 9M317 Shtil (nombre en clave de la OTAN: SA-N-12 Grizzly) misil de defensa aérea semiactivo, de radar, de alcance medio. El misil usa el radar de exploración circular 3D Fregat M2EM Top Plate 3D de la nave para la adquisición del objetivo, y el Domo frontal (dos radares para cada lanzador, cada radar con dos canales de guía) para la guía de misiles. Hasta tres misiles pueden ser apuntados simultáneamente. El alcance es de hasta 38 km contra aeronaves y 20 km contra misiles de crucero anti-barco. El barco lleva 48 misiles.Detrás del embudo, se instalan cuatro lanzadores de 4 celdas para el sistema de misiles de crucero antirratamiento por radar, de rastreo en el mar, de rastreo de mar YJ-83 (C-803). Se dice que el YJ-83 tiene una velocidad de aproximación final de Mach 1.5 y un alcance máximo de 150 km. Se observó que el YJ-83 a bordo del Tipo 052B se basa en un radar de control de fuego Band Stand de fabricación rusa para proporcionar información sobre el objetivo, lo que permitiría al YJ-83 alcanzar su rango máximo de disparo sin transmitir la información del objetivo por parte del barco. helicóptero.
El destructor Tipo 052B fue el primer buque de guerra de la Armada del PLA en ser equipado con el CIWS. Hay un modelo 730 CIWS de 30 mm de siete barriles instalado a cada lado del puente. El sistema de armas tiene una velocidad de disparo máxima de 4,600 ~ 5,800 rounds / min.
El barco también tiene un cañón de 100 mm de cañón único desarrollado por el Instituto 713 sobre la base del diseño francés Creusot-Loire T100C. La pistola se puede usar contra objetivos de superficie y objetivos aéreos como aviones y misiles de baja velocidad, con una velocidad máxima de disparo de 90 disparos / min. La pistola se puede operar en modo totalmente automático desde el sistema de control de radar, desde el sistema de observación óptica a bordo, o se puede colocar manualmente. El diseño de la torreta incorpora características fuertes de reducción de la sección transversal del radar.
El destructor Tipo 052B está equipado con dos tubos de torpedo antisubmarinos Yu-7 (Mk-46 Mod 1) de 324 mm y dos lanzadores de cohetes antisubmarinos de 240 mm de barril tipo doce de doce barriles. El alcance es de hasta 1.200 m. El cohete está armado con una ojiva de 34kg. Además, el destructor tiene cuatro lanzadores de cohetes múltiples (MRL) de 18 barriles instalados en la cubierta delantera. El propósito de estos LMR sigue siendo desconocido, pero se cree que se utiliza para lanzar cohetes antisubmarinos, cohetes de ataque al suelo y / o señuelos / astillas.
Radar
El tipo 052B utiliza un radar de búsqueda 3D Fregat-MAE-5 (placa superior), montado en la parte superior del mástil delantero. Cuatro radares de domo frontal MR90 proporcionan control de fuego para los misiles SA-N-12. Un radar de control de incendios tipo 344 controla la pistola principal. Un radar de quiosco de música proporciona control de fuego para el misil YJ-83 ASCM.Sensores
El radar de búsqueda aérea es un radar 3D de búsqueda aérea Fregat M2EM (nombre en clave de la OTAN: placa superior) que opera en la banda D / E. El radar tiene un alcance máximo de detección de 230 km para aeronaves y 50 km para misiles de agua. Hay cuatro (a diferencia de seis en la clase Sovremenny) del radar de control de fuego de la Cúpula del Frente Ruso (banda F) para el misil de defensa aérea 9M38. La pistola principal y el misil anti-barco están controlados por el radar del Stand de la banda rusa.Comando y control
Se piensa que el sistema de combate ZJK-5 a bordo del Tipo 052B es una variante mejorada del ZJK-4-3A Tipo 051B (clase Luhai). El ZJK-5 se basa en el bus de datos militares 1553B y la tecnología Ethernet de 100Mbps. La suite de defensa multicanal es capaz de atacar varios objetivos simultáneamente.
Aviación
La percha de popa del destructor tiene capacidad para un helicóptero de guerra antisubmarina Kamov Ka-28 (nombre en clave de la OTAN: Helix) (ASW). El helicóptero, que transporta diversas armas, incluidos torpedos y cargas profundas, puede operar en todas las condiciones meteorológicas hasta 200 km del barco anfitrión. Alternativamente, el destructor puede llevar un helicóptero indígena Z-9C.
Propulsión
La propulsión del Tipo 052C está en la forma de CODOG, que consiste en dos turbinas de gas DA80 / DN80 de fabricación de Ucrania con una potencia de 48,600 hp y dos diesel de Shaanxi (copia china de la MTU 20V956TB92) con una potencia de 8,840hp (6,5 MW).Presupuesto
Tipo: Destructor de misiles guiados.Costo unitario: alrededor de US $ 400 millones por barco por precio de 2004
Barcos - Guangzhou (168) y Wuhan (169) a partir de 2006
Propulsión - 2 x turbinas de gas Zorya-Mashproekt DN80
2 x MTU Friedrichshafen 12V 1163TB83 diesel
Longitud - 155 metros
Eslora - 17 metros
Calado - 6 metros
Desplazamiento: 5,850 toneladas estándar, 6,500 toneladas carga completa
Velocidad - 30 nudos
Tripulación - 280 (40 oficiales)
Sistema de datos de combate: sistema de procesamiento de información ZKJ-7 diseñado por el Instituto 709 (velocidad reportada: 100 MB / s)
Sensores y sistemas de procesamiento:
Fregat-MAE-5 (placa superior) radar de red en fase de búsqueda aérea 3DRadar de control de tiro MR90 Front-Dome
Mine-ME (Band Stand) radar de orientación en el horizonte
Radar de control de incendios tipo 344
Enlace de datos: HN-900 (equivalente en chino del enlace 11A / B, que se actualizará)
Comunicación: SNTI-240 SATCOM
Armamento
16 x YJ-83 SSM48 x SA-N-12 SAM en la revista 4 x 12
1 x cañón de 100 mm
2 x 30 mm Tipo 730 CIWS
2 x tubos triples de torpedo de 324 mm ASW
2 x tipo 75, lanzacohetes antisubmarinos de 12 barriles y 240 mm (alcance 1200 m, ojiva de 34 kg)
4 x 18 barriles tipo 726-4 señuelos / lanzadores de granzas
Aviación: 1 helicóptero Kamov Ka-28 ASW
